Тема для выбора и обсуждения специализированных радиаторов для СЖО. Вопросы по самостоятельному изготовлению радиаторов а также переделке других видов под СЖО обсуждаются в отдельных темах:
СЖО. Пассивная батарея охлаждения вместо радиатора
СЖО. Вынос радиатора на балкон
СЖО. Изготовление самодельного радиатора
СЖО. Использование автомобильных радиаторов

Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Важно:
Прежде чем задать вопрос - воспользуйтесь поиском и обязательно прочитайте первое сообщение темы и хотя бы несколько последних страниц, если тема большая: возможно, ответ на ваш вопрос уже есть в теме или в материалах по ссылкам из первого сообщения.

Ссылки на информацию:
Посадочные и габаритные размеры для 1х120, 2х120, 3х120 и 4х120 радиаторов фирмы aquatuning.
Таблица производительности 480-х радиаторов при различных оборотах вентиляторов.
Рассеиваемая мощность при приемлемом уровне обдува очень приближенно составляет 100Вт для 120-ой секции и 150 для 140-ой. По FPI радиаторы можно сравнивать только с оглядкой на их толщину и интенсивность обдува.
Пример того, как более плотные радиаторы сперва проигрывают по дельте, но при увеличении отводимой мощности/улучшении обдува выходят на первые места.

Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.

nag77,
Ребята советуют радиаторы gts 420, в идеале два

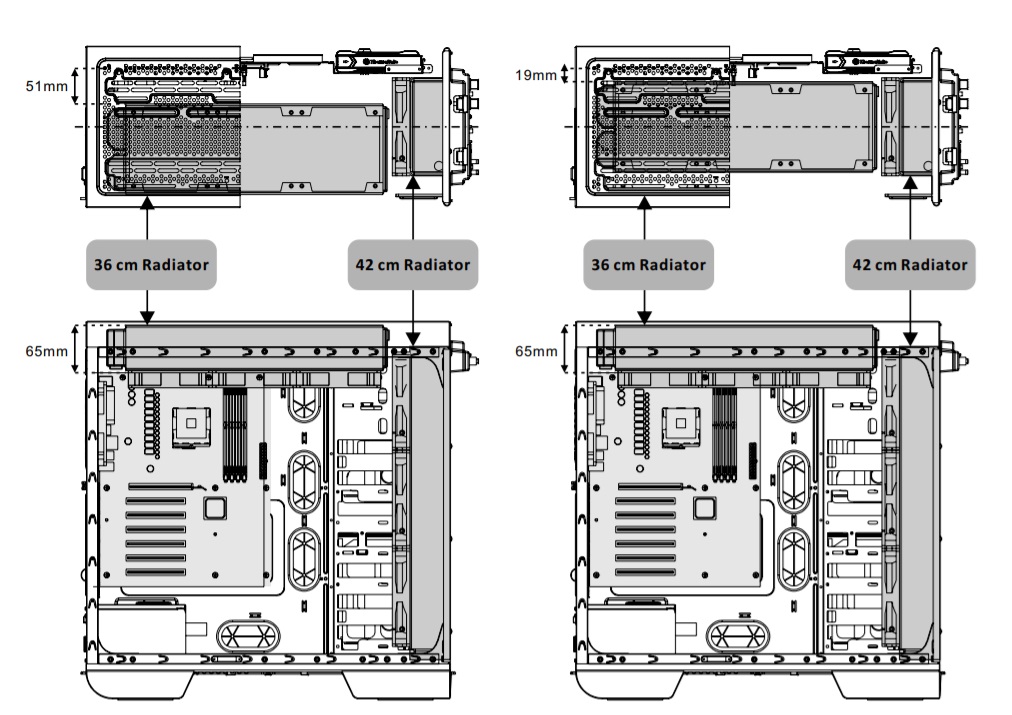

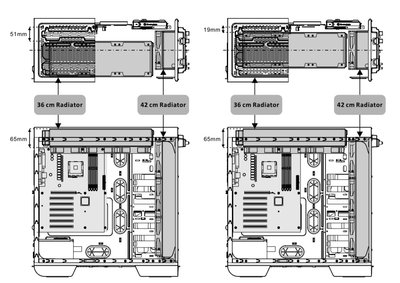

Странный мануал на корпус на сайте производителя. На фронт радиатор 420-ку можно, но по вентиляторам указывают только две 140-ки.

По двум GTS420 у меня сомнения, влезут ли с вентиляторами.

снаружи третьего места нет, но можно изнутри поставить все три, или так будет хуже?

Картонный шаблон GTS420, если разместить вверху, что показывает, есть зазор в 55-60 мм перед передней стенкой? Возможно, бутерброд радиатор+вентилятор (в 55 мм) может "заехать" в зазор между "крышей" и вертикально стоящим радиатором.
Гадаю по фото)

nag77 40-45мм...

Не хватает. А по вертикали какой зазор между крышей и радиатором (условным бумажным)?

тот же

Добавлено спустя 1 минуту 58 секунд:
nag77 Полагаю тогда стоит на крышку 420 и переднюю панель 280, и добавить 140 на вдув с задней панели, или 420+360, но как посчитать давление внутри корпуса

Мне кажется предпочтительнее.
Как организовать вдув-выдув, может подскажут варианты более опытные товарищи. Я бы делал оба радиатора вдув в корпус.
Или принял бы волевое решение и внешний MO-RA3 420)

под модинг точно не вариант к сожалению

Всё просто - сколько вошло, столько и выйти должно.

Очевидно, однако как посчитать разницу при 3х140 на выдув и 3х120 на вдув, очевидно 3х140 будут голодать, вопрос на сколько? Как в целом правильнее организовать вдув выдув в конкретно данной системе? Возможно есть какие то формулы, пусть и абстрактные, а то пока понимания не особо

Три сто сороковки очень приблизительно равны четырём сто двадцаткам (при прочих равных оборотах и т.д.)

То, что я сказал - вполне достаточно для понимания общей картины. Усложнять ничего не надо. Если нужно поточнее - берутся заводские данные по производительности каждого используемого вентилятора и затем суммируются/вычитаются в зависимости от направления потока. Примерно должно быть всего поровну. Реобасом/контроллером поток ты можешь выставить практически любой и такой, как тебе нужно. Поэтому ни в какие вентиляционные дебри лезть не надо (даже если их по существу и нет).

На форуме xtremesystems.org натыкался на тесты вентиляторов, там рекомендовали при разных по производительности - на вдув ставить более мощные, так как в обратном случае маломощные затыкались (вплоть до остановки).

Приветствую энтузиастов!
собираю свою первую СВО
прошу у вас совета по выбору комплекта радиаторов из трёх вариантов

1) 2шт. BARROW Double-S360 34мм высокой плотности (под fun 120мм Noctua NF-S12A PWM)
2) 2шт. BARROW Dabel-45A-360 45мм (под fun 120мм Noctua NF-S12A PWM)
3) 1шт. BYKSKI 420мм 28 мм вместе с 1шт. BYKSKI 280мм 28 мм (под fun 140мм Noctua NF-A14 PWM)


охлаждаться будет:
2шт. rtx 2080
AMD 1950X tr4
в корпусе Fractal Design Meshify S2
помпа Bykski или BARROW 1100 л/ч

Если сто сороковки - то только их и бери. Каждая секция 140х140 рассеет примерно 150 ватт твоего теплопакета, посчитаешь сам, сколько секций тебе надо.
Со сто двадцатками всё печальней - по сто ватт на секцию.

Сразу - цифры производительности китайские. Если действительно решил эти г..нопомпы брать, то закладывай в конструкцию сразу две.
Когда одна сдохнет, то хоть на одной кое как перебьёшься, пока другая подъедет.

даже если толщина 45мм или двойная плотность?

Antonavangard совет - меньше слушай красного. Он не то чтобы всегда несет ... , но у него 1 правда и та только его.

Не видел адекватных сравнительнвх обзоров китайских радиаторов. Но всего скорее предпочительнее взять "большую площадь". 1 или 3 вариант. Я бы выбрал 3 т.к. на 1 вертушку меньше. По помпе - на первое время уж точно хватит. На высоких скоростях точно прокачает такой контур. Хотя конечно система будет выдавать очень солидное количество тепла в макс нагрузке и на супер температуры я бы не рассчитывал. Но для начала сойдет. Видяхи точно спасибо скажут.

Есть сайт xtremerigs там куча неплохих обзоров вод комплектующих. Сам можешь сделать какие рады хороши и т.п. Все зависит от того в каких условиях использовать - толщина, обороты вертушек, fpi и т.п. Где то лучше толстый рад, а где то нет. Плюс в твой корпус точно наверх войдет 45мм?

спасибо за совет
смотрел примеры сборок в подобном корпусе, там были 45мм сверху

Без разницы. Она конечно есть, но несущественна.

Добавлено спустя 1 минуту 52 секунды:

tonygks писал(а):

но у него 1 правда и та только его.

Докажи свои слова. Что я не так говорю?

тогда по совету большенства возьму 420 и 280

только модели наверно заменю на:
Black Ice Nemesis 420GTS® Ultra Stealth
и
Black Ice Nemesis 280GTX® Dual-Core Xtreme
