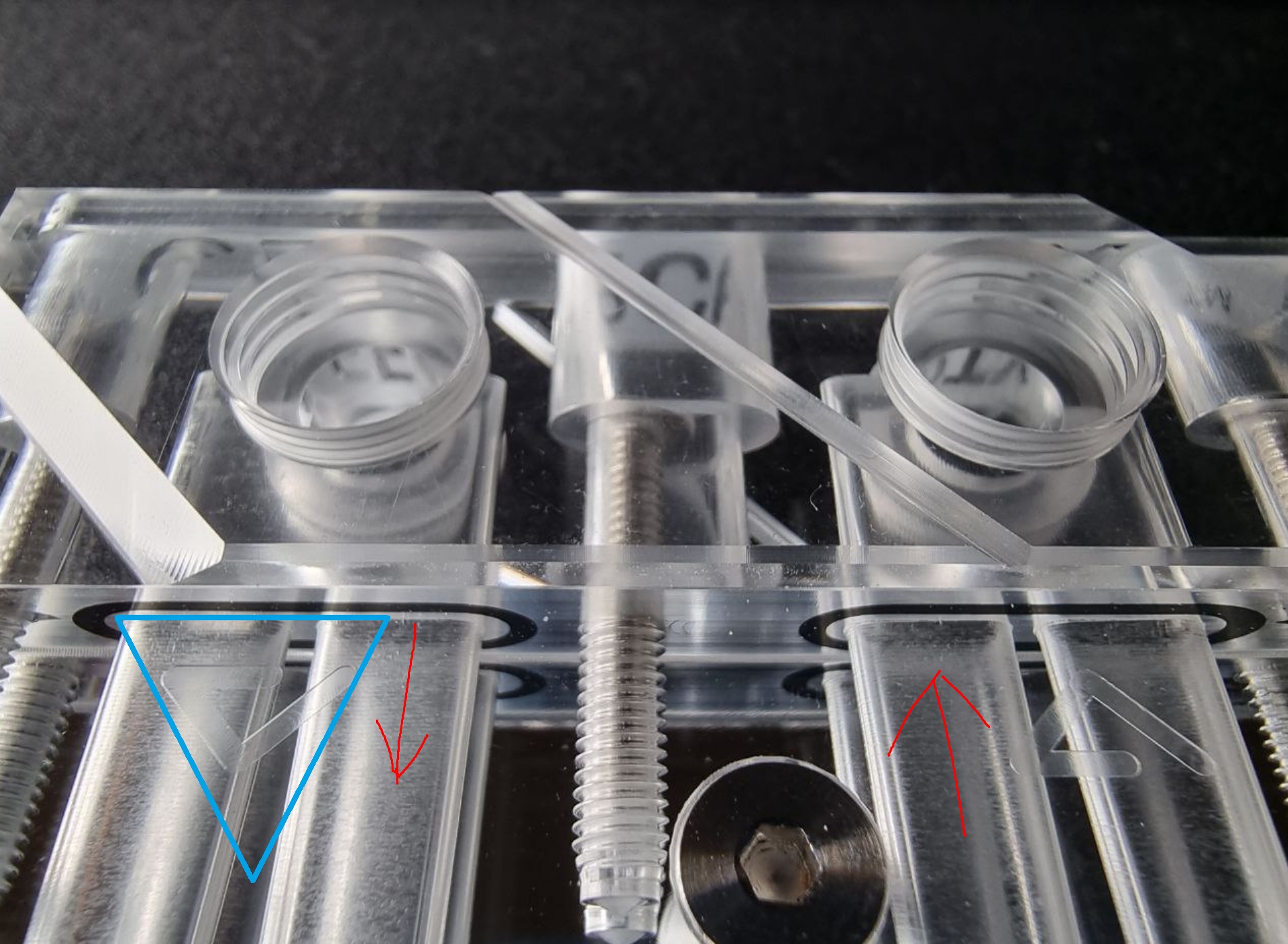

Это и есть стрелка)

Присмотрелся к прорезям, если слева в порт подавать воду, то она попадает по центру разгонной пластины и вода от центра идёт к краям разгонной пластины в две стороны, так должно быть?

Марк77 да

Марк77 да, все верно. В водоблоке CPU примерно такая же конструкция. Это наиболее эффективная схема. Раньше (да и сейчас некоторые) на водоблоках GPU не было такой пластины. Тогда направление потока значения не имеет.

Марк77 уже давненько подавляющее число фулов идёт с входом слева (со стороны задней стенки системника)
причем как у Немцев так и у китайцев (амеров давно не смотрел ибо купить в наших краях - проблема, у старых было наоборот)
с чем такая мода связана - хз но в принципе особой проблемы с разводкой в этом нет портов у ватера минимум 4 (а бывает и 6)
если ватер без разгонной пластины то вообще пофиг где вход где выход
да и если оная пластина есть не правильное направление потока не смертельно (ну будет видео ядро на 3 градуса горячее и чо?)

В наших рядах изменник. Как это 3 градуса и чо?!

Для Альфакул 4090 суприм, прокладки в комплекте только двух толщин: 1мм и 3мм, 1мм идёт между картой и водоблоком, там легко разобраться какие куда, а между картой и бэкплейтом 3мм, такие толстые т.к. большой зазор.
С водоблоком конечно неприятно но и не смертельно в принципе, я бы просверлил глубже и подобрал бы более длинные шпильки, потому что если клеить как есть будет ненадёжно, слишком малая глубина для удержания.

п.с. У вас вот поломка, а мне одну прокладку на память белую положили и при этом более тонкую, и ещё зачем то 10 болтов лишних для бэкплейта.

Где бы эти длинные шпильки ещё найти)) На али сейчас новый год празднуют во всю, да и посылки оттуда идут к нам до двух месяцев. В штатах если только, оттуда около трёх недель. Теоретически эпоксидка должна держать, но не факт конечно. В принципе не то что не смертельно, я думаю даже можно и не закручивать эти крайние винты.


Так комплектацию я пока вообще не рассматривал, может и там у меня косяки. после вашего сообщения гляну))
Ну и как водоблок, запустили уже? Прокладки правильной толщины или лучше заменить?

Сейчас глянул, у меня тоже одна белая прокладка. В принципе у меня есть прокладки айсберговские, может все заменить на них? Кроме задних, 3мм я не закупил.

В целом хороший водоблок, прокладки которые 1мм лучше поставить более эффективные, альфакул заявляет теплопроводность тонких и толстых всего в 6 w/mk, со спины в принципе не принципиальна эффективность, паста в комплекте неплохая но мазать лучше по возможности как можно тоньше.
Обязательно! нужна опора с торца, очень большой вес с картой - 3кг.
Шпилька по сути нужна только одна, та которая держит бэкплейт и одновременно заглушку со стороны видео разъёмов.

У Альфу, как понял, сейчас на 4090 все идут с прокладками 1мм со стороны водоблока и 3мм со стороны бэкплэйта. Прокладки и пасту кладут не самую лучшую, но на Techpowerup прочитал, что в будущем собираются вкладывать свою продукцию серии Apex.

Всё верно.

Поставил себе водоблок Barrow BS-GIG4090-PA на Gigabyte 4090 Gaming OC. В целом все ОК, но есть пара нюансов:

1. Нет "прилива" для одного из Mosfet VRAM - там 4 чипа по углам GPU ядра, а на водоблоке есть только для 3-х из них. Пришлось термопрокладку двойную ставить.
2. Не предусмотрены термопрокладки межу обратной стороны платы и бэком. Зазор там чуть больше 4мм, сделал "бутерброд" из 2-х прокладок в районе GPU и 2-х "линий" мосфета слева и справа. В районе VRM бэк греется, так что прокладки там не лишние.
3. Качество штатных прокладок под вопросом, поэтому ставил Odyssey 2 (0,5 и 1 мм) и Fehonda (1,25 мм).

Общая стоимость самого водоблока и прокладок около 10 тыс. руб. получилась. В стресс-тесте Port royal при штатных настройках карты получил 48-50 градусов на ядре, память примерно столько же, Hot Spot - 60. TDP при этом было 420w примерно.
При UV до 0,95В 43-54 на ядре, 48 на памяти и 55 Hot Spot.

При родном, штатном, охладе было 73 на ядре, 68 память и 86 HotSpot. В целом, водоблок можно рекомендовать, учитывая цену - большой разницы с Alphacool и EK нет.

Хороший результат. Я недавно на ньюэгге тарился, заодно зашел посмотреть водоблоки, там китай зачастую дороже местных брэндов и по цене конкурирует с еквб и прочим. Короче, это премиум продукция.

Ну, спорно. П.1 прям совсем "залет" какой-то. Не знаю, правда, насколько это критично. А так - неплохой водоблок, у остальных тоже минусы есть - ЕК "излишне" длинный из-за идиотской подсветки, у Альфы есть шанс, что никель облезет.
А так, в части именно отвода тепла с карты все водоблоки +\- одинаковы, такой большой разницы как для CPU нет.

Альфа перешла на хром.

sanctus высокие были Т. У меня на 400-420 Вт 60-63 градуса при 1300-1400 об вертушек (сайлент биос)

В стресс тестах или просто играх? У меня ОС биос выбран и снизу прямо под картой стоял радиатор (без вентиляторов), от него какое-то тепло на карту поднималось, конечно. Без него было бы градусов на 5 меньше, быть может.

стресс-тесты - это 500+ Вт. Там 65-67 гр.

тогда вполне возможно.
У меня еще фен на карте лежит 120 мм.

Ммм... Что за большая разница?

Немец протестировал три ватера на 4090FE.

Не стоит напоминать о ценовой разнице премиума EK и "китайца" альфакул.

Стенд немца: чиллер Alphacool Eiszeit 2000, температура жидкости 20 °C, расход 100 л/ч.
