IceFireW

это тема пошла с 3090 у которой память расположена сзади и эта трубка помогает распределять тепло от чипов памяти равномерно по бэкплейту.


Конечно вы там в 2-3 слоя прокладок налепили чтоб его задействовать и сделать контакт, а по умолчанию в комплекте к нему прокладок не идет и активной работы он не принимает. Был бы он поближе к плате и чтоб не больше 2мм ыло и шли выступы для контакта через прокладки, тогда да.

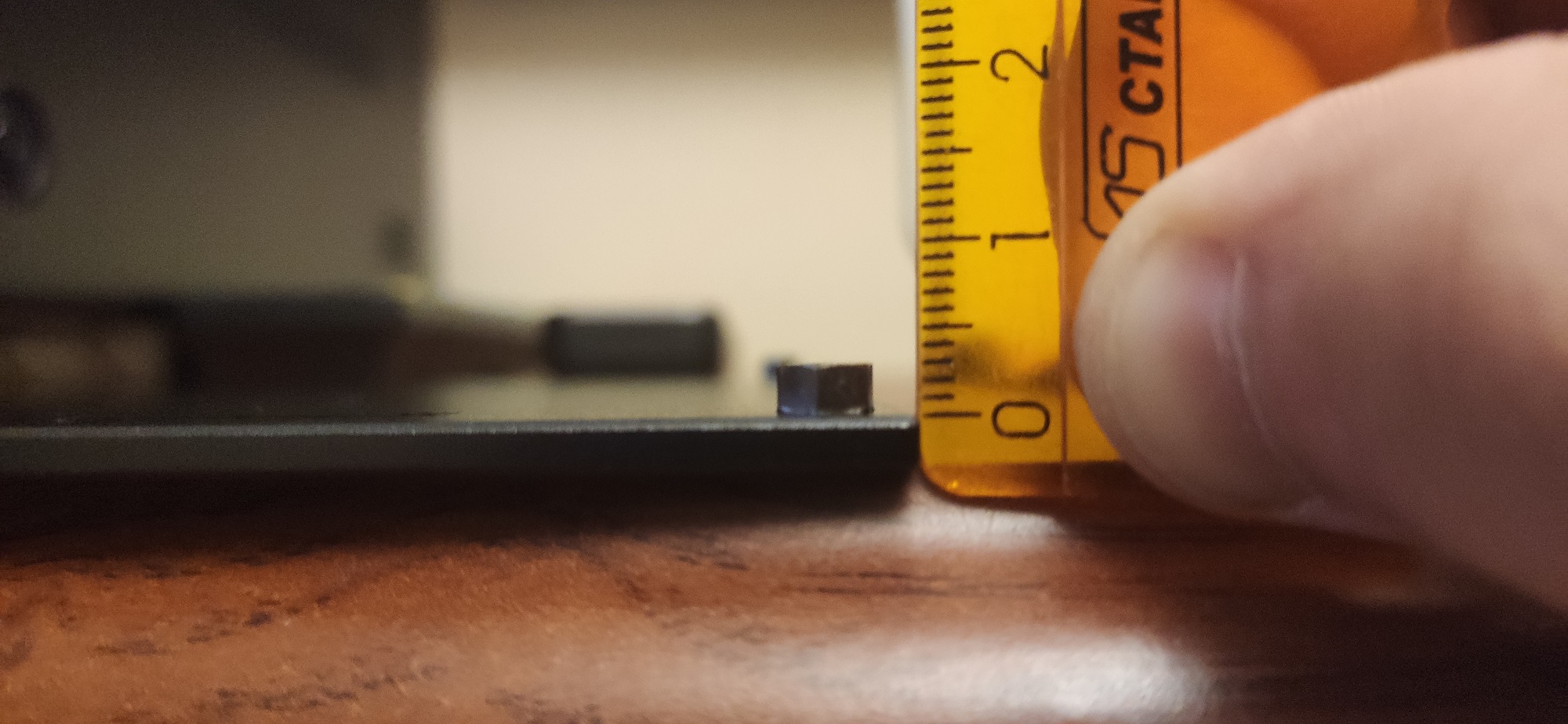

Вот я замерил свой 3мм ну это пипец....


Добавлено спустя 13 минут 27 секунд:
И в догонку, на стоком охладе используются прокладки на этих элементах


А в инструкции водоблока их там нет


Вопрос они не греются и им не нужен теплооотвод? Тогда зачем на водухе там стоят прокладке, очень непонятная история. Толи китайская халтура толи не надо. А если надо то сколько мм пракладки там нужны?

Добавлено спустя 9 минут 41 секунду:

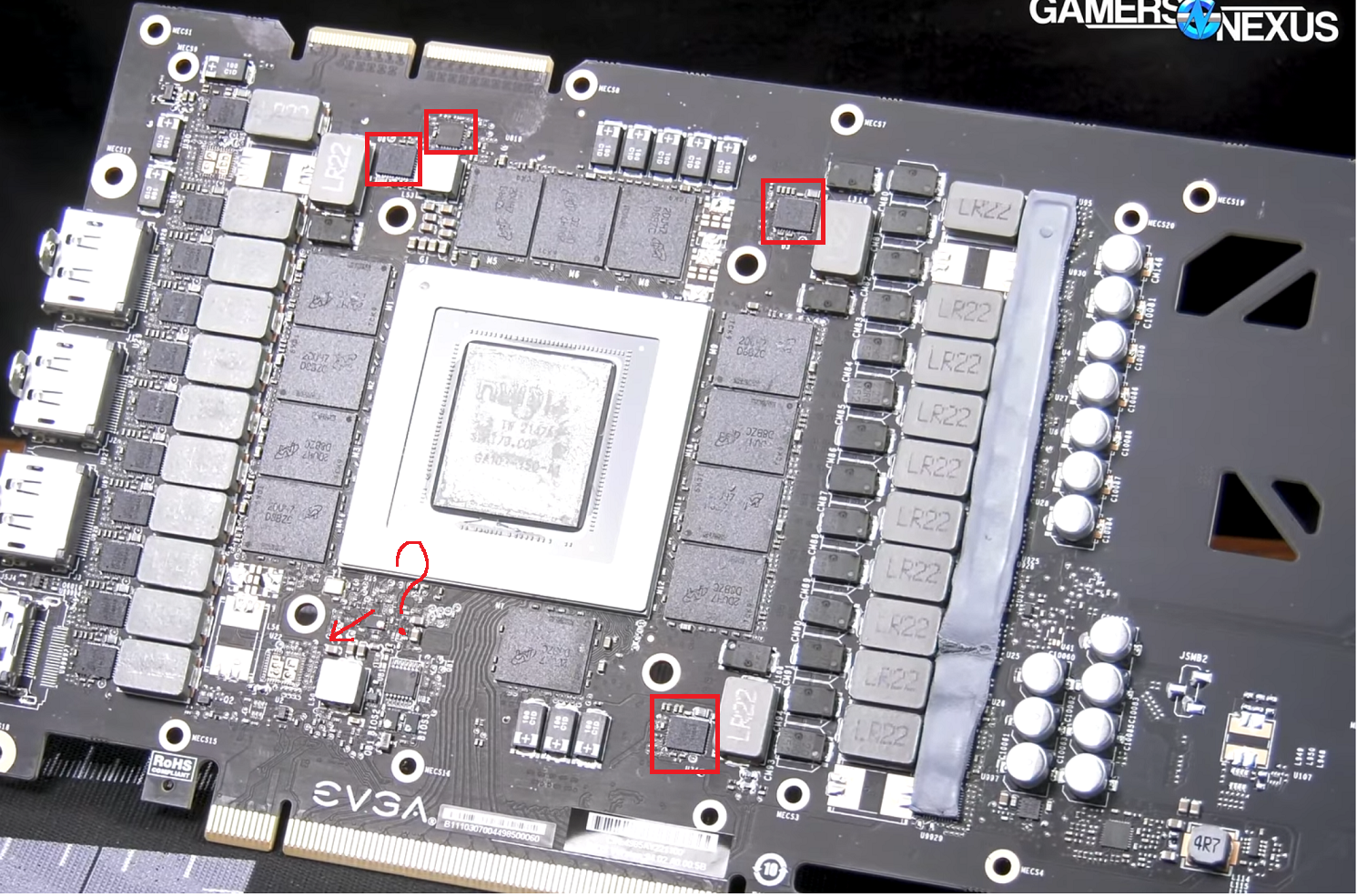

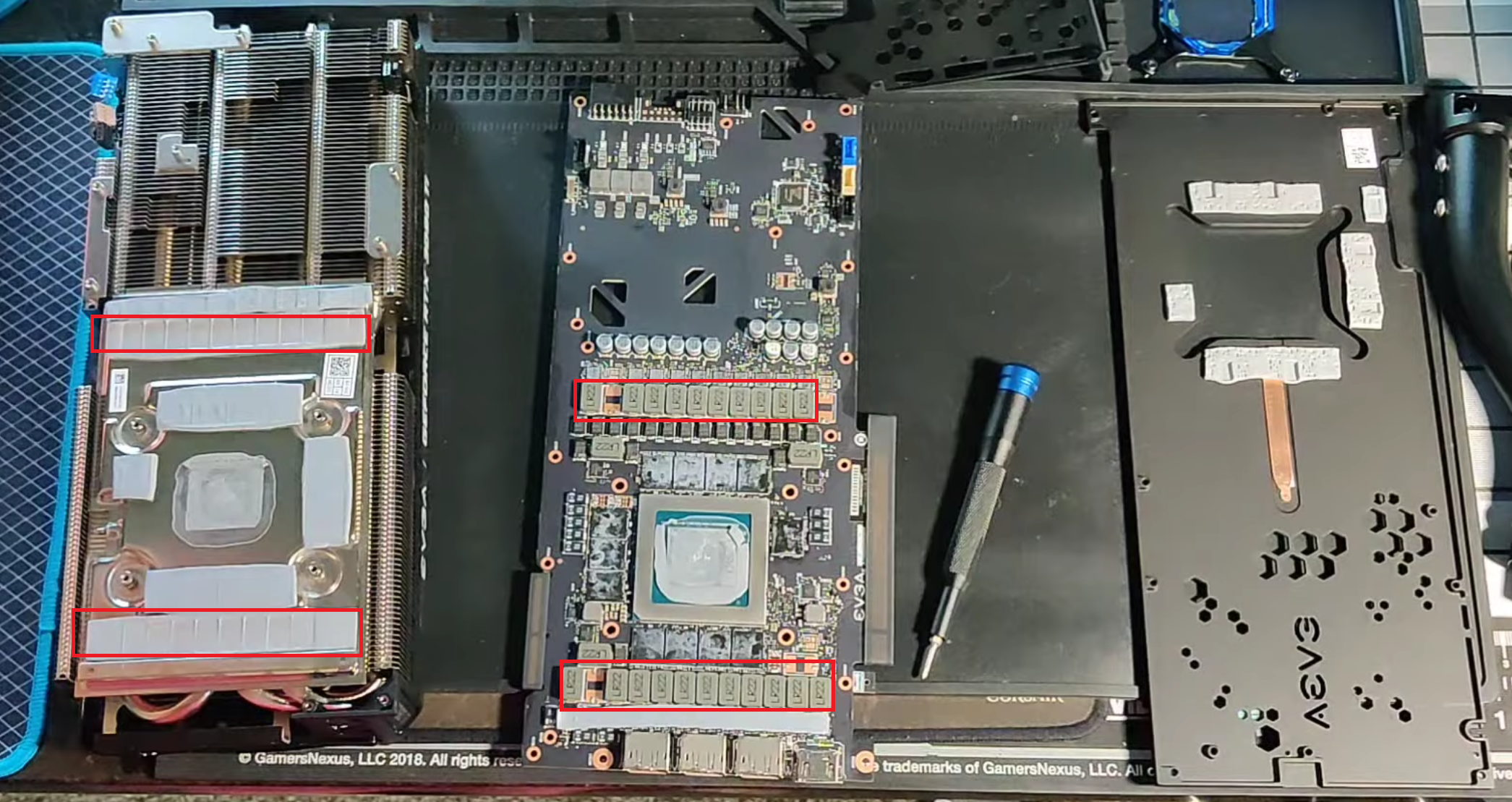

Еще забавная ситцация на схеме водоблока присутвуют 5 элементов , которые выделенны к установке прокладок, а на сток охладе там нет контакта вот:


При этом один из 5элементов у меня на карте даже не распаян)) че там охлаждать я не пойму

По конструкции и не скажешь. Врут наверно.

Я не в 2-3 слоя налепил, а всего 2 мм - 1 прокладка 1 мм, 2 мм у нас не продают.

Если он греется значит принимает. На чем вам снижать цену будут.

Все там есть,

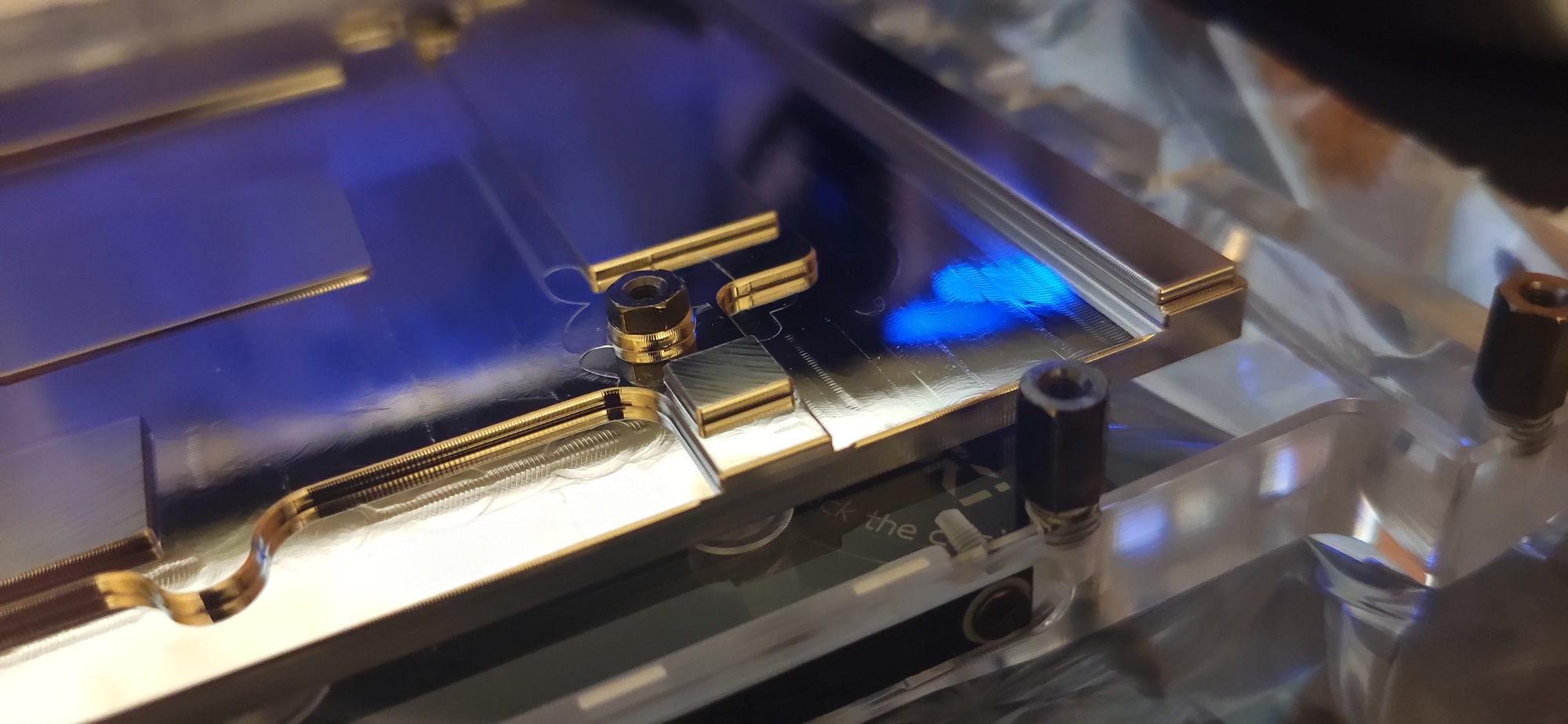

Выступающие элементы, вот и получиться 2 мм.


А я для кого фото выкладывал?
У меня такая же голимая инструкция и столько же прокладок в комплекте.
Совет - кладите прокладки на те места, где они были на родном охлаждение, мм сами считайте. В этой теме есть ответ, как определить толщину.

Добавлено спустя 8 минут 36 секунд:

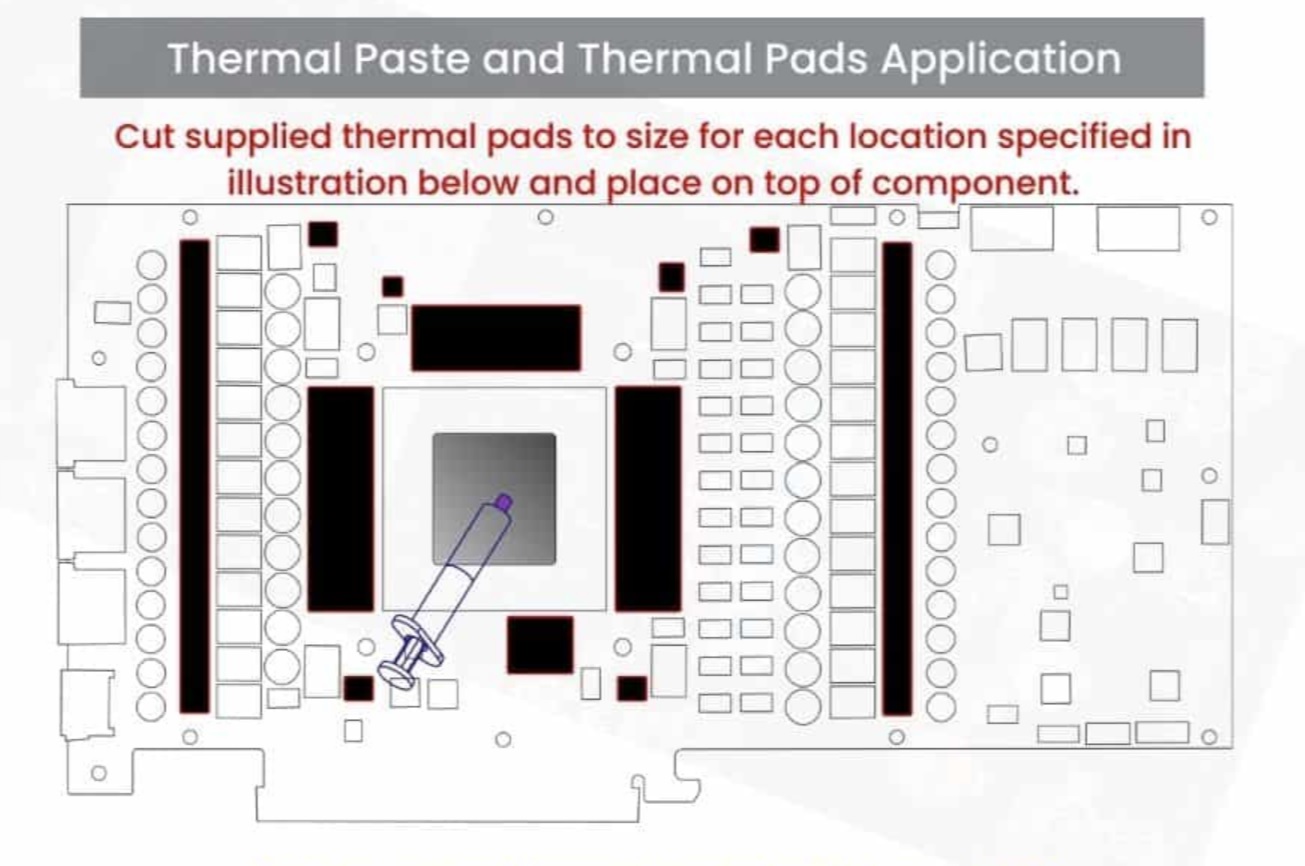

А вот инструкция для моего водоблока, сходство не наблюдаете -


Добавлено спустя 2 минуты 59 секунд:

Если нет значит и охлаждать не нужно, но если на водоблоке есть выступ, то лучше положить прокладку, может там с другой стороны распаян элемент.

IceFireW

возможно но технологичнее и изящнее выглядит сток бэкплейт и его я очень не хотел бы менят и при возможности оставить на месте.


ну два слоя но все же, массивный бутер вышел.


греется он только в случае доработки, а именно отдельной покупке прокладок на зад.


допустим но нужен же прижим, значит прокладка, должна быть больше реального размера, вот и получаем 2.5-3мм необходимую толщину, хотя могу быть не прав, но явно больше свободного пространства.


да я видел вы везде наложили прокладок ну кроме доп 6жлементов что у вас на схеме.


спасибо за совет а не подскажете как посчитать, хочу заранее заказать завтра, что бы в выходные приступить.


наблюдаю, это инструкция от ЕК? Может тогда и не надо охлаждать те элементы где не нарисовано?


выступ есть

Какое ЕК, где я его сейчас возьму

Не распаян - забей. Схема универсальна, а у евги было несколько ревизий платы.

PS Не распаяна четвертая фаза системы питания памяти.

и не надо - если на ДРМОСах/МОСФЕТах норм прокладки - они отведут тепло и от них, и от всего в радиусе нескольких сантиметров - медь в плате раздаёт тепло довольно далеко. На воздухе - это костыль. чтоб понизить температуру дросселей(ибо на воздухе ВРМ может и в 90 в лёгкую).

3мм плюс "ещё чуток" чтоб было куда сжиматься.

Я для bykski бэкплэйта на 4090 gaming oc положил прокладки на выступающие элементы (какие-то плоские конденсаторы по-моему), прокладки в 1мм как раз под это дело подошли. Тепло с платы через эти элементы на бэкплэйт уходит, греется он заметно. На дроссели прокладки ставить не обязательно, так как сами по себе они сильно не греются, только если есть желание дополнительно отводить с платы через них тепло. По идее контакт нужен только на мосфетах, видеопамяти и чипе, остальное - по желанию.

IceFireW

А что у вас елси не секрет?

Вопрос открыт сколько и каких прокладок надо докупить?
один комплект 3мм для бэкплейта и 1.5мм для дроселей? Или иные?

Или не парить мозг и ставить то что идет в комплекте и жить спокойно?

https://forums.overclockers.ru/viewtopic.php?p=18010894#p18010894

Никто кроме обладателей данного комплекта видео+водоблок не скажет.
Нужно мерить.
Никто не хочет даже для себя прочитать тему, ведь это трудно и долго, а в ней все есть. Все ждут ответ.
Штангенциркуль + пластилин. Только не нужно это прикручивать винтами, просто сильно прижать.
Arctic Cooling Thermal Pad TP-3
А то так и будете вопросы задавать, вместо того чтобы взять и почитать.

Добавлено спустя 2 минуты 31 секунду:

Вы так и не поняли, чтобы водоблок стоил дешевле в комплект много чего не положили или тупой, что решил сделать так, как это сделал производитель видеокарты?

для "прокладки" под бекплейт я покупал 3мм+0.5мм - встало ровно и прижим нормальный. Брел фехонду 8Втм/К - они мягче. Как вариант - можно взять 1.5+1.75мм - 0.25мм точно ужмутся получше, чем 0.5мм

Дроссель - не полупроводник и не нуждается в охлаждении, если он не является "нагрузкой". Будет он ей только в одном случае, когда будет КЗ в цепи далее за ним. В таком случае карте уже не понадобится никакой охлад

Писал не раз сам и соглашусь с Lexx_l - термопрокладки на дросселях, при наличии водяного охлаждения, не нужны. Совсем)

А сверчков придушить

Так больше свистит холодный дроссель)
Неисправимым в свисте дросселям может помочь только резонанс придушить, термопрокладка работает как виброгаситель. В таком случае максимально резиноподобную и мягкую)

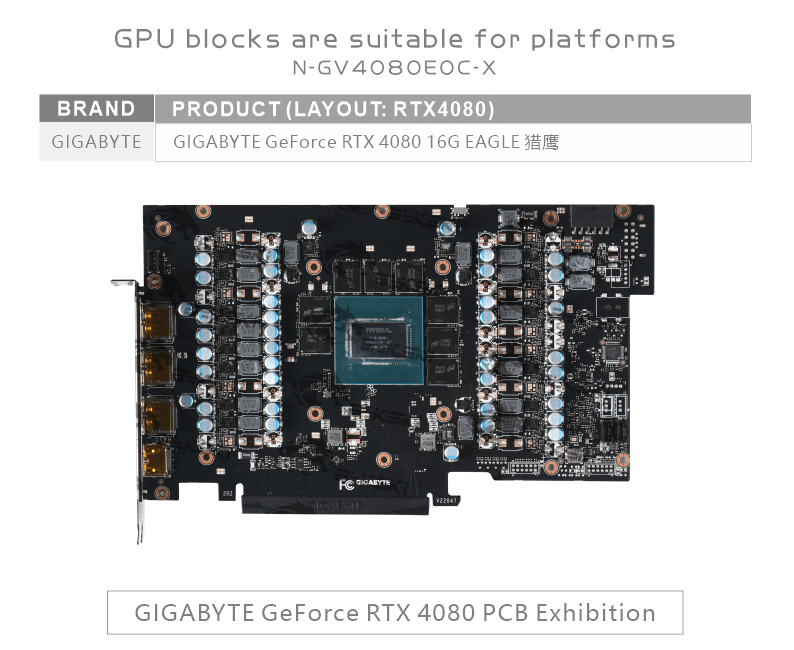

Подойдёт ли этот Bykski (N-GV4080EOC-X) - https://aliexpress.ru/item/100500515546 ... 1901500312 к Gigabyte RTX 4080 EAGLE OC (GV-N4080EAGLE OC-16GD)? На сайте Bykski по "N-GV4080EOC-X" и "GV-N4080EAGLE" поиск ничего не находит. Есть только здоровый список.

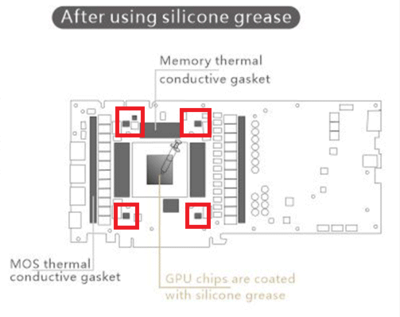

По той же ссылке есть как бы инструкция, намекающая на то, что прокладки нарезать не нужно - https://ae01.alicdn.com/kf/S862474922a2 ... a39b3Y.jpg


А я ещё не купил. Можно же взять простую карту и поставить на неё Bykski. Даже начал подбирать, но прочитав про байски, пришёл к выводу, что конструктор по типу сделай сам (как и Barrow). За всё вермя, начиная с GTX 580 и заканчивая 980 Ti, не помню такого - блоки были только от EK и всё всегда подходило + инструкции были понятные. Лишь прокладки под память вынуждали нарезать (тысяча чертей, мне для этого приходилось брать в руки ножницы!).


Судя по написанному вами, это такое себе удовольствие.


Вот эти простейшие операции приводят к тому, что защита срабатывает. Отзывы покупаталей ДНС и на Reddit.


Самый шик - наденьте стальной хомут (есть красивые) и держать будет лучше, чем с любым компрессионным фитингом + кольцо. Я именно так и стал делать почти сразу - кольца выбросил (долгое время они были в двойном пакете, которым убить можно было). А какая радость накручивать кольца и ещё греть шланг феном, мне не понять.

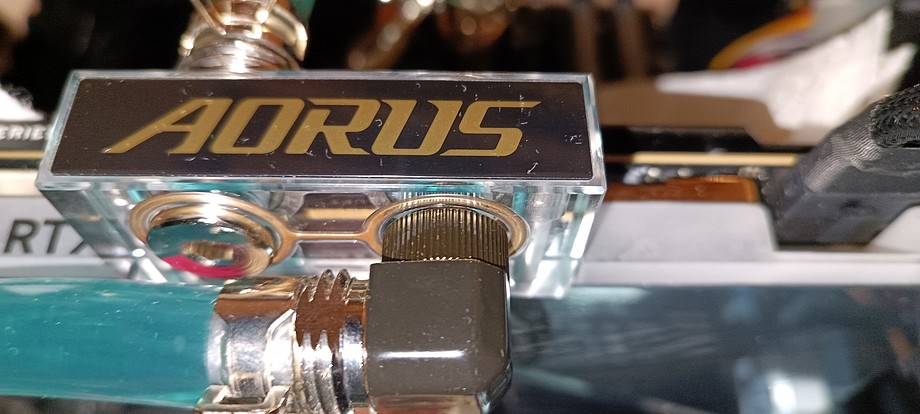

Как можно заметить на фото с вкрученным в переходник Koolance - там будет 0,1-0.2 . Вообще - зачем? Просто раньше о такой "защите" никто не думал и не знал, пока GIGABYTE не сделал.


Обсуждать приходится из-за двух вещей - 1) дурацкая защита от GIGABYTE 2) акриловые блоки - фигня, это если производитель в местах вкручивания фитингов решил использовать ацетал. А если и там акрил, то просто дрянь. Иначе и обсуждать было бы нечего. Вкручивай любые и с любым усилием (в пределах разумного).


Потрясающий водоблок и компания отличная.


Вот фото из 2012. На GTX 580 стояли прокладки. Причём из-за отсутствия подходящей толщины, было 2 слоя. Пластины докупались отдельно (EK). Под нагрузкой они весьма ощутимо нагревались. из др. подробностей помню лишь, что BIOS у карт был изменён, питались они (тройня) от 1,5 кВт БП, охлаждалось 2 MO-RA3. Больше я ерундой в виде установки пластин не занимался, а после 980 Ti и установкой водоблоков.


А как же проивзодитель его проверял на герметичность? Или уже всё, перестали? Их точно немцы до сих пор делают? Или там уже немцев не осталось?

В семье не без урода как говорится...

Та и эта, а больше нет с предустановленными водоблоками.

Нет никаких проблем при установке водоблока от Bykski на мою видеокарту, все сошлось, ничего не нужно было пилить, прокладки из коробки тк, что нужно подошли по размеру.
Где проблемы?
Проблема - это сам разбор видеокарты. Делаю ли сейчас так, а может делали всегда. Я это делать начал с 680 молний - раскрутив все винты прогревал карту "женским" феном чтобы легко разобрать.

Я писал на примере своих и выше все выяснили.

зачем? когда есть православный монсон, который держит как влитой? Я никогда не грел шланг феном. К чему это было сказано?

сколько было водоблоков( от акрила, до пдм пластика) проблемы были только с пдм пластиком, и то когда крутишь фит по 100 раз( тестовые образцы)

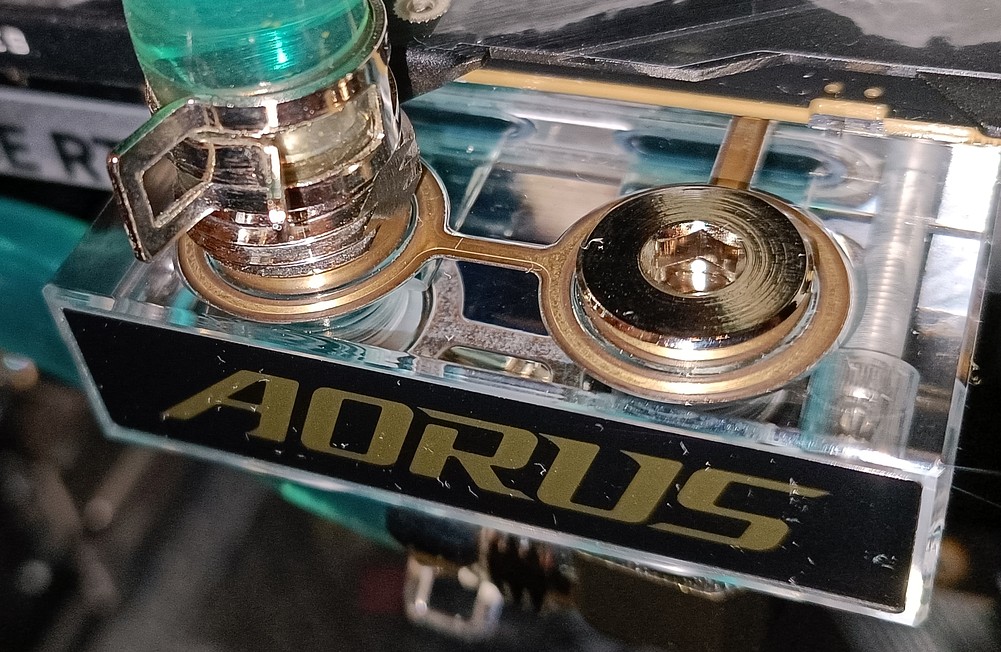

Тот самый гигабайт с водоблоком... Всё установил, вкрутил фитинги Koolance (только от руки!).


Через полчаса изображение пропало и LGBT-подсветка начала мигать красным, одновременно с диодом на разъёме питания. Нагрузки на карту не было. Только установил драйвера. Я тоже "счастливый" пользователь, пострадавший из-за дурацкой защиты от протечек? Симптомы очень похожи, как и у многих.

И чего теперь? Сливать жидкость, сушить и в магазин это счастье возвращать? А ведь была мысль взять INNO3D FROSTBITE, пусть и с заблокированных лимитом в 100%, но зато с нормальным водоблокм и без дурацкой защиты. Слов нет. С 2080S с водоблоком от гигабайт проблем не было все 3 года...

Вытащил карту и внимательно осмотрел места контактов-колец вокруг фитингов - не могут оно касаться и не касаются. При выключении ПК и повторном включении через 10-20 минут - карта сразу начинает мигать. Может, надо было выключить БП, но, в конце концов - а я должен? Теперь надо подумать, как полностью выгнать дист. воду из неё (промыл уже от частично синей из моего контура). Я уверен, что эту "защиту" решили впихнуть маркетологи, а они уже давно стали "аниме-барби".

melondeal раньше отключали эту защиту, вытаскивая провод питания. Но там возможно придётся карту вскрывать в этом поколении.
