Слева криво, а дальше вроде относительно нормально?

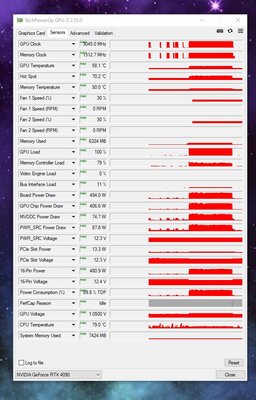

Правда на 450 Вт память греется до 68 гр, гпу 56, хотспот 69.
Ведь такая Т для памяти не критична в стоке?

Вот это "Франкенштейн"! Я бы вернул бекплейт от Bykski и с ним проделывал всё это
Ты либо не доточил стойки 3, 4, 7, 8, 9, либо переточил 1, 2, 5, 6, 10. Если отпечаток чипа нормальный и стойки вокруг чипа не касаются печатной платы, то, скорее всего, переточил крайние.

Так я ничего не точил.
Я вижу, что слева криво, но дальше вроде нормально и насколько это критично для самой платы.

Не на столько, чтобы стоило беспокоиться по этому поводу. Главное, чтобы прижим и отпечаток были хорошими. С завода карты идут ещё кривее. И ничего - работают годами.

Да вроде не сильный там изгиб (я даже не уверен, что вижу его). А если вообще без термопрокладок собрать, то тоже изгиб есть? Возможно слева на мосфетах слишком толстые прокладки. 68 на памяти - не критично, мне кажется на воздухе там больше бывает, да и, вроде как, память стабильнее в разгоне должна быть. Хотя у меня на том же бикски водоблоке + оддисеях, память не больше 54 греется.

Этим и хочу заняться, но пока нет времени.

Так и было, но кривизна была намного больше и соответственно прижим хуже.

С родным бэк от карты, а от бискина бэк гнет больше.

Хочу проверить без термопрокладок. Посмотреть прижим. Потом установить 1мм на все, кроме дросселей. Посмотреть прижим, где нет его положить еще 0.5мм. Посмотреть еще раз.
Может я изначально загубил термопрокладки от бискина установив жесткие от ЕК на двойные мосферты и совсем не нужно было ставить прокладки 0.5 мм от ЕК на дроссели. Далее все пошло под откос.

Поменяли мне карту, почти три месяца отсидел на новой, вроде всё нормально, подумывал уже поставить водоблок. А тут опять какие-то глюки начал ловить. Дня три назад просто чот всё повисло, окна вроде открывались, но страницы не грузились. Сейчас вообще просто чёрный экран словил с зависшым звуком. И вот хз, что не так работает.

И как это относиться к данной теме?

Только так -

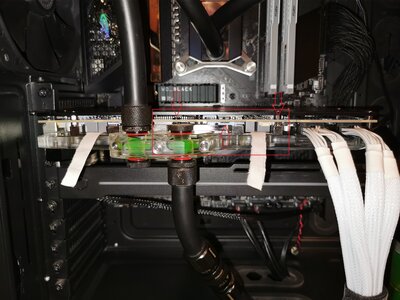

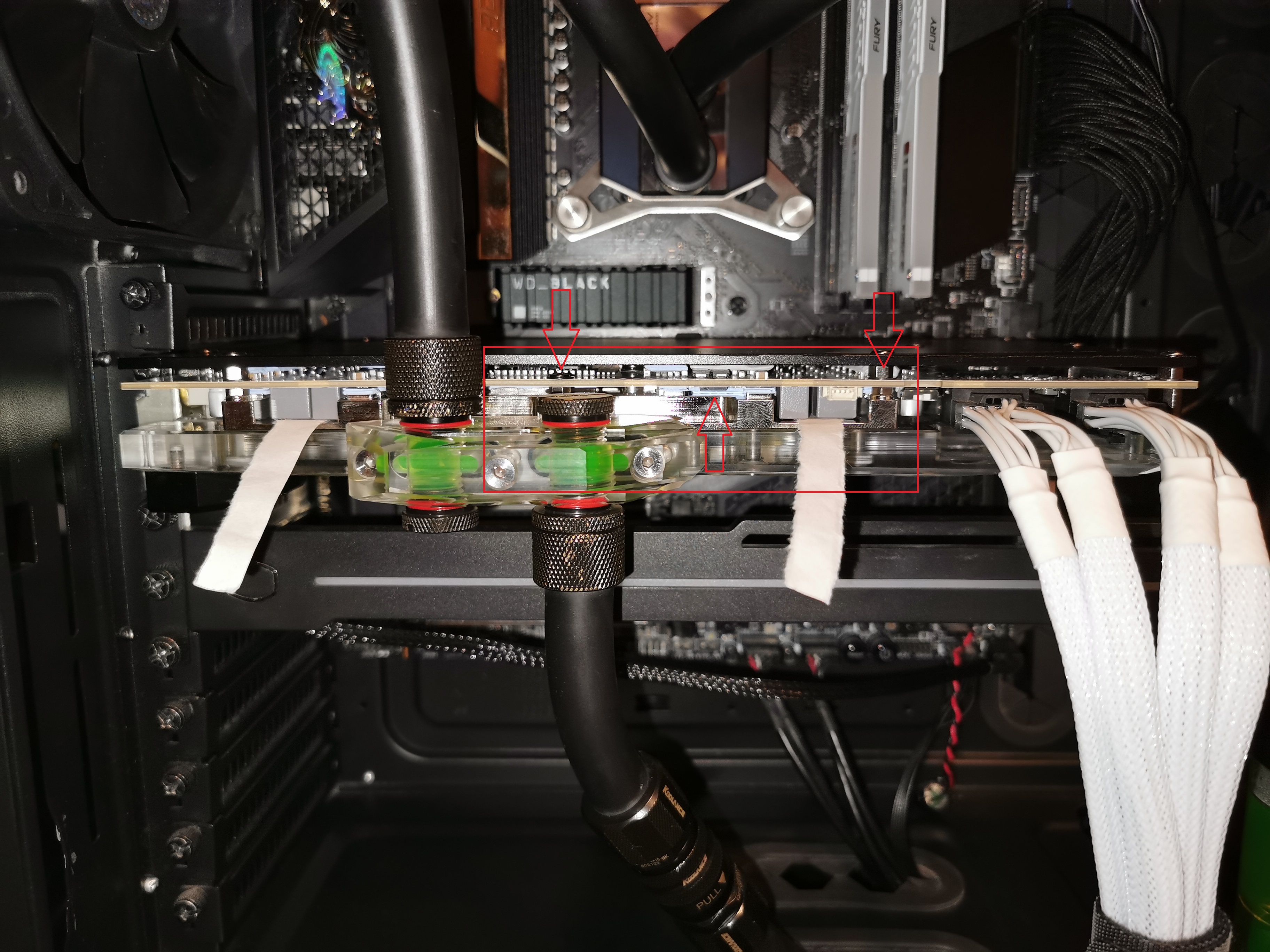

Фото кривизны -

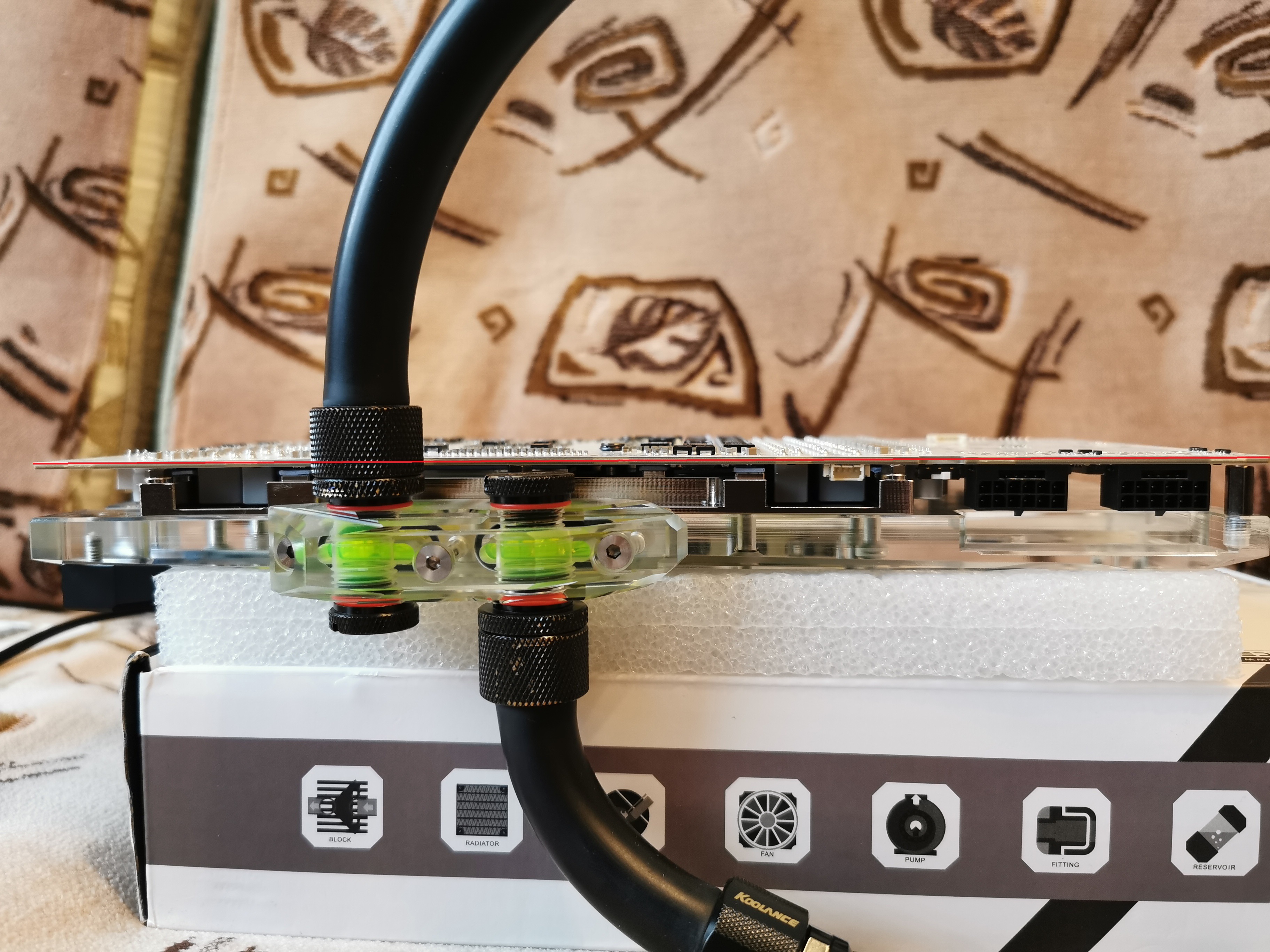

Видео кривизны -

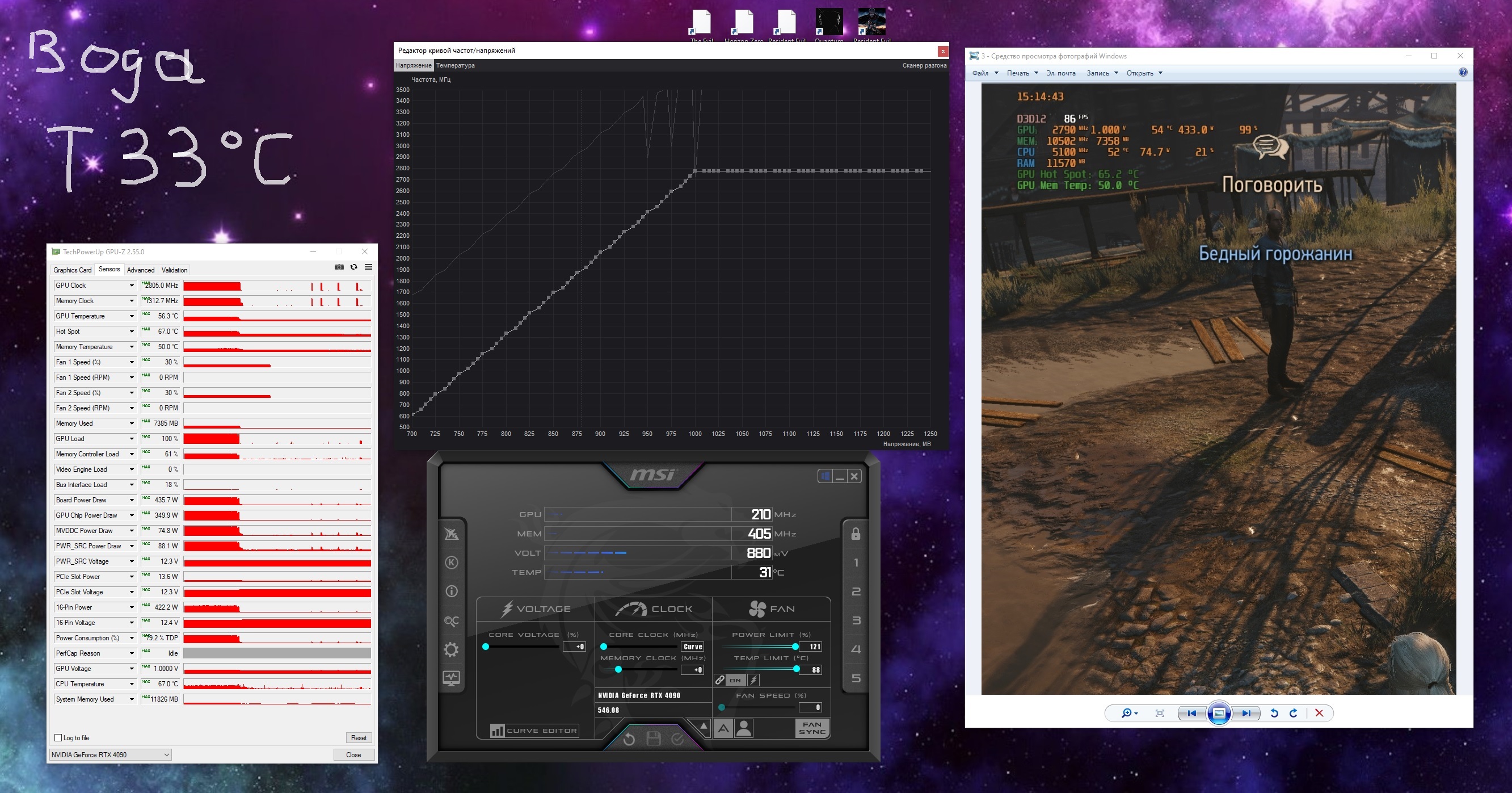

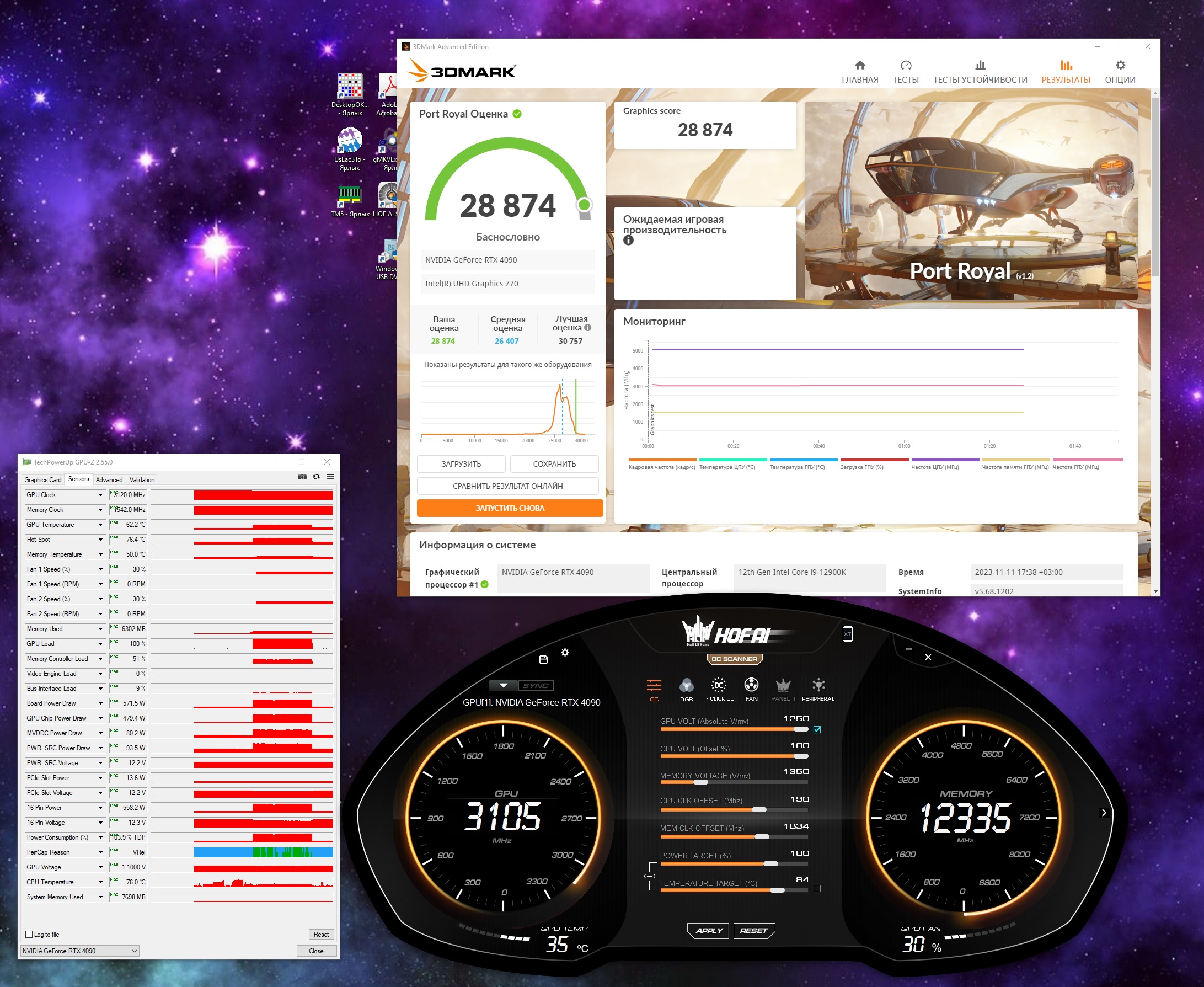

Неплохо. Есть возможность протестировать с увеличенным расходом воды или с пониженным, если сейчас максимальный? Интересно глянуть, как отреагирует температура чипа на это.

Но это всего один прогон


Добавлено спустя 1 минуту 7 секунд:
Что на счет кривизны, я слепой мне в очках все криво, а без них все расплывается.

Добавлено спустя 12 минут 13 секунд:

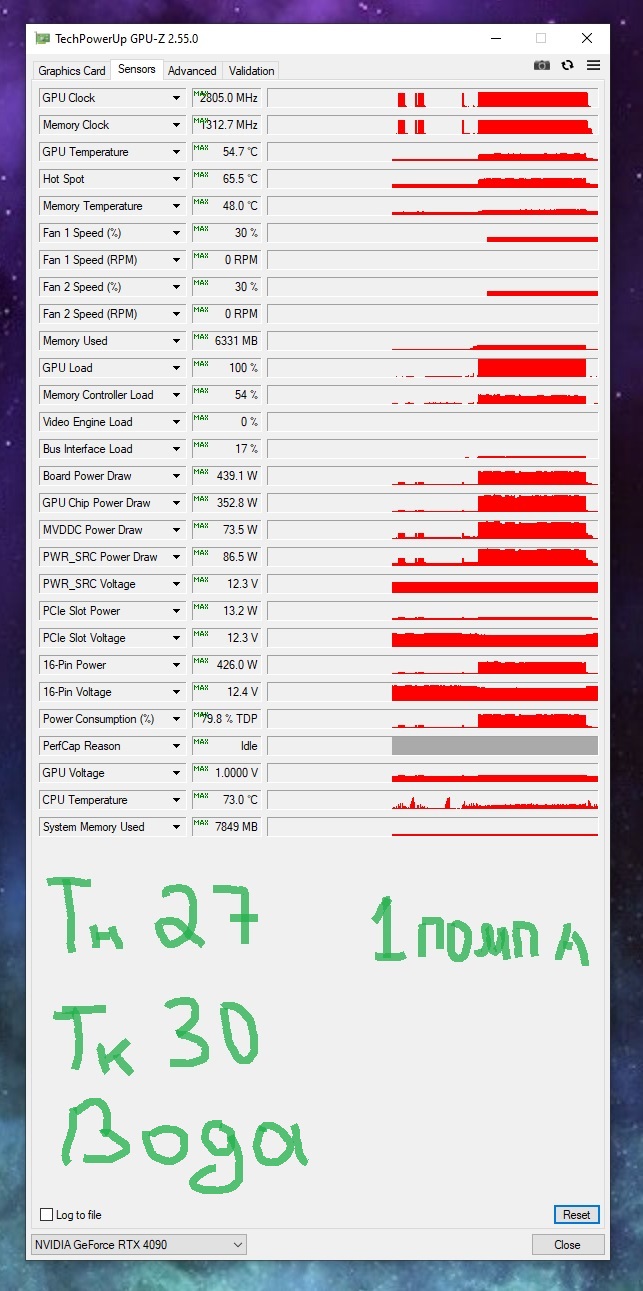

Могу только отключить одну помпу. Регулировать скорость не могу, тк трудно подобраться к регуляторам скорости.

Удовлетворительно. Видно, что водоблок упирается в дроссели. Не зря в мануале нет термопрокладок там. Можно ещё кривизну убрать выкрутив немного стойки 1, 2, 5, 6 или подложить под них тонкие шайбы. Я бы оставил так.

Можно и по одному прогону. Нужно с одинаковым напряжением и частотами, только расход разный. И укажи температуру воды везде.

Я точно так оставлю, следующий пересбор только если изменятся температуры.

Ок,

Lexx_l
Спасибо.

Добавлено спустя 22 минуты 32 секунды:

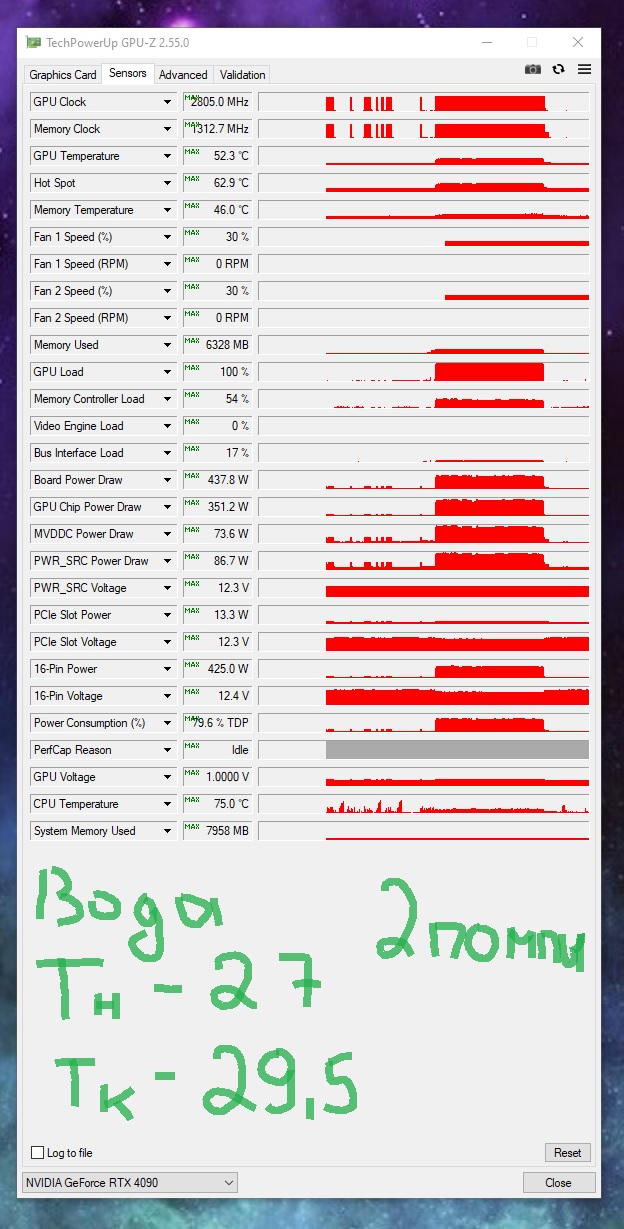

Помпы D5, МОРА-3 420.

Добавлено спустя 1 час 21 минуту 56 секунд:

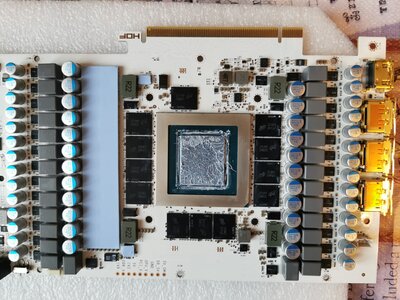

1 мм прокладки -

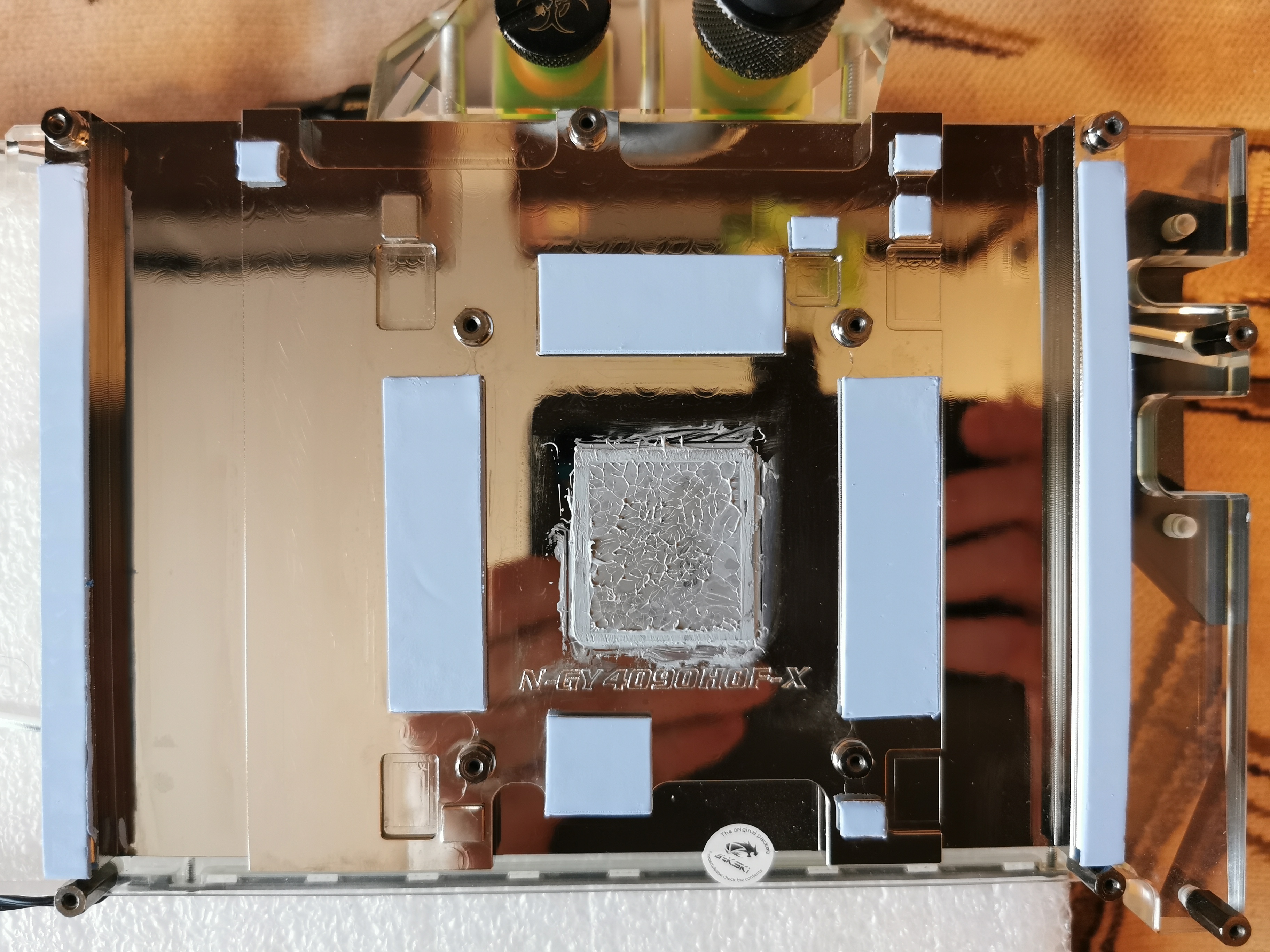

1.5 мм прокладки -

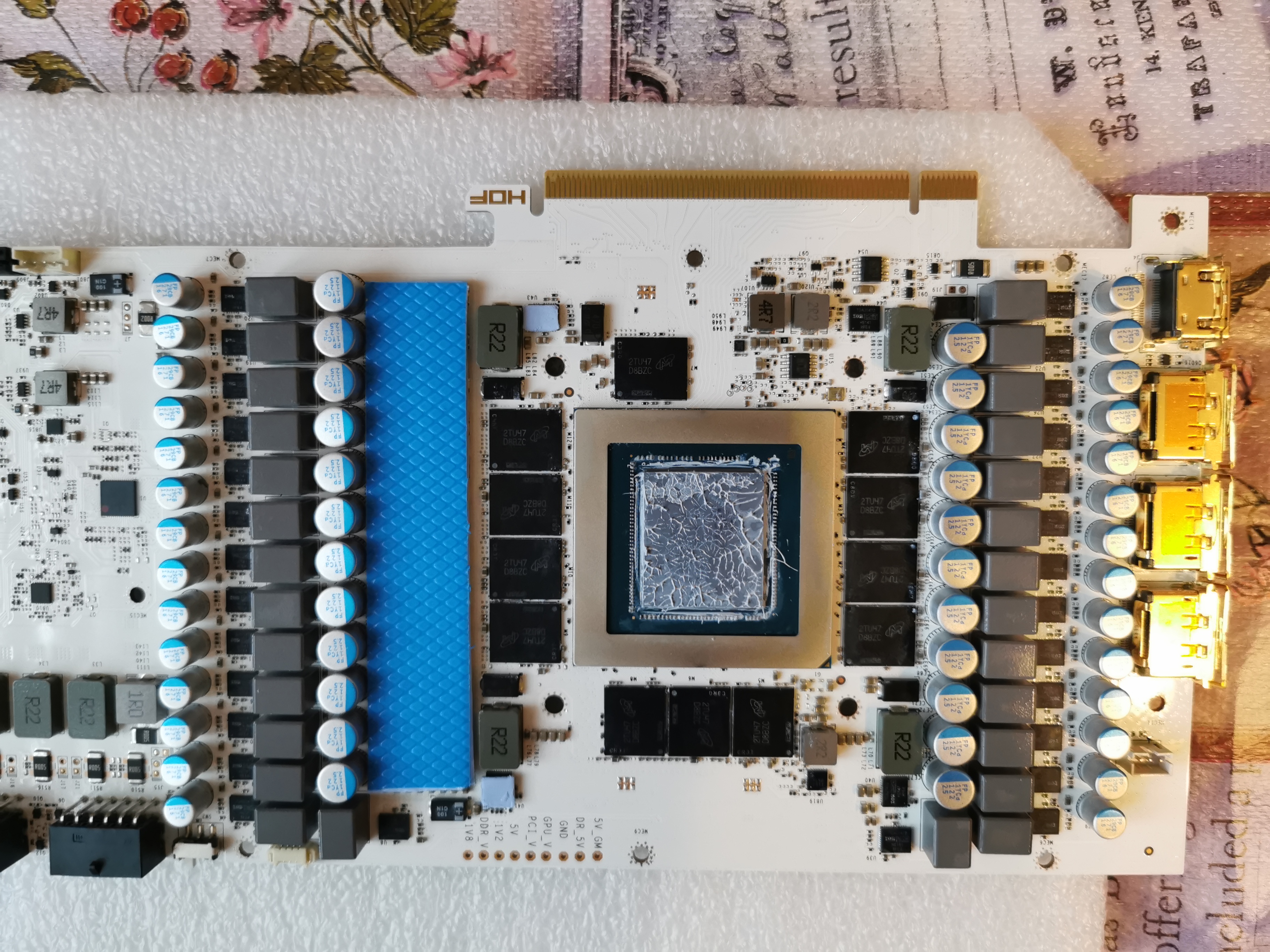

1 мм прокладки -

Может все же прокладки на памяти 1.5 не дают сделать прижим и изгибают карту, а не дросселя? Тк вроде с прокладками на 1 мм карта и прижим нормальный.

Тут что, фото просто разложенных термопрокладок, без прижима? На 1.5мм отпечаток видно, на 1мм - ничего нет.


Тут изгиб явно не из-за термопрокладок на памяти. Снизу на текстолит давят дроссели, которые упираются в водоблок, сверху - стойки бекплейта.

Если прижим нормальный, то нет смысла лепить более толстые.

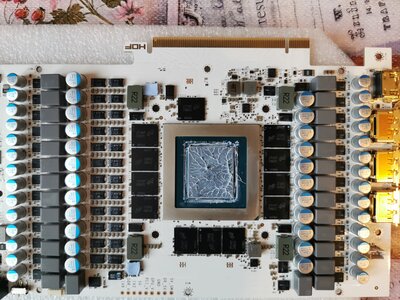

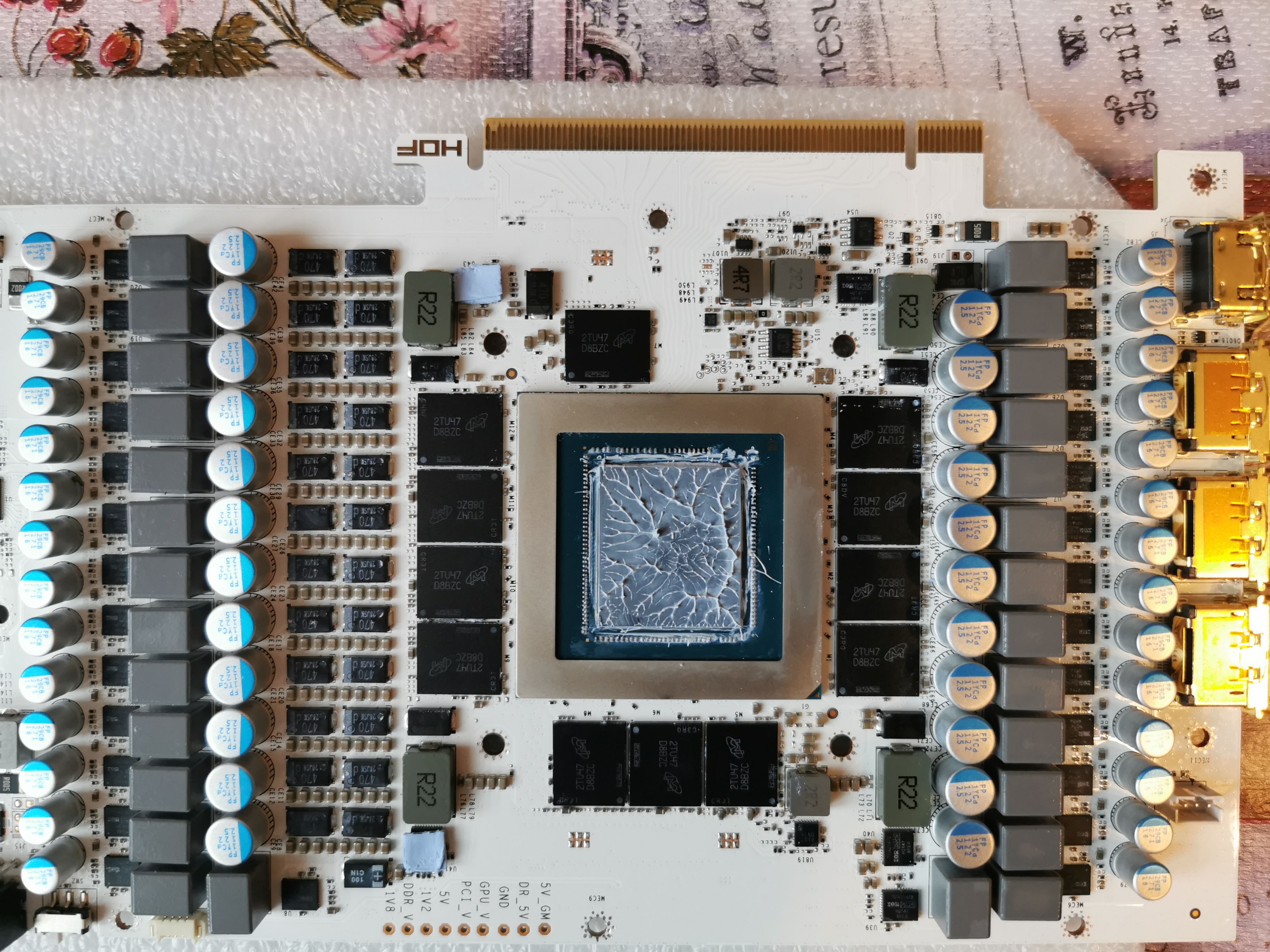

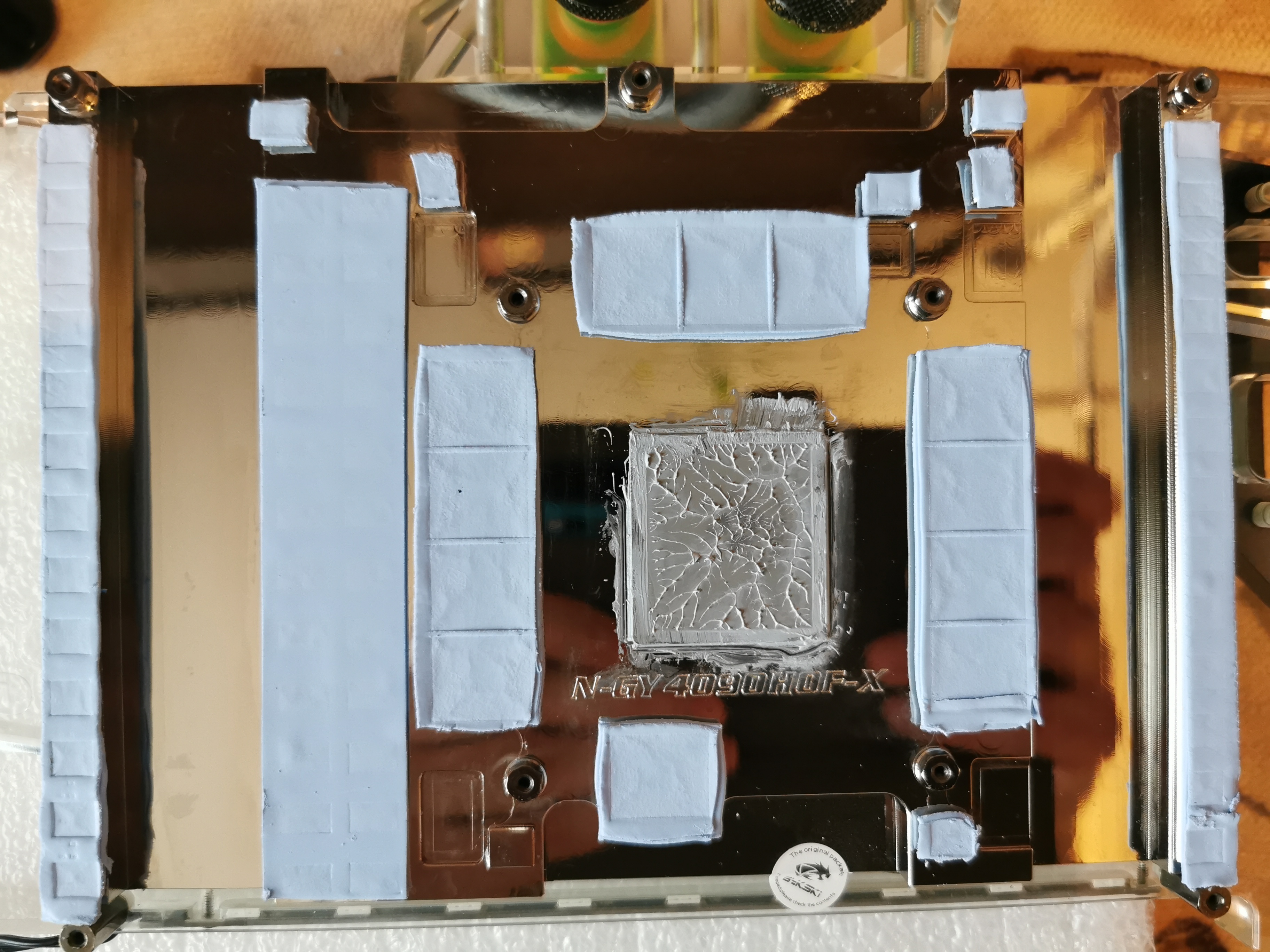

1 мм - с прижимом, на фото есть отпечаток на гпу и водоблоке.

После я уже добавил прокладку на 0.5 мм и по этому виден прижим на гпу и прокладках.

СЖО. Выбор и обсуждение GPU-водоблоков #18080161

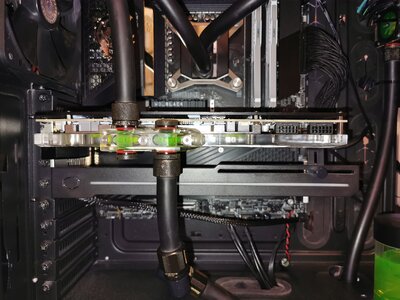

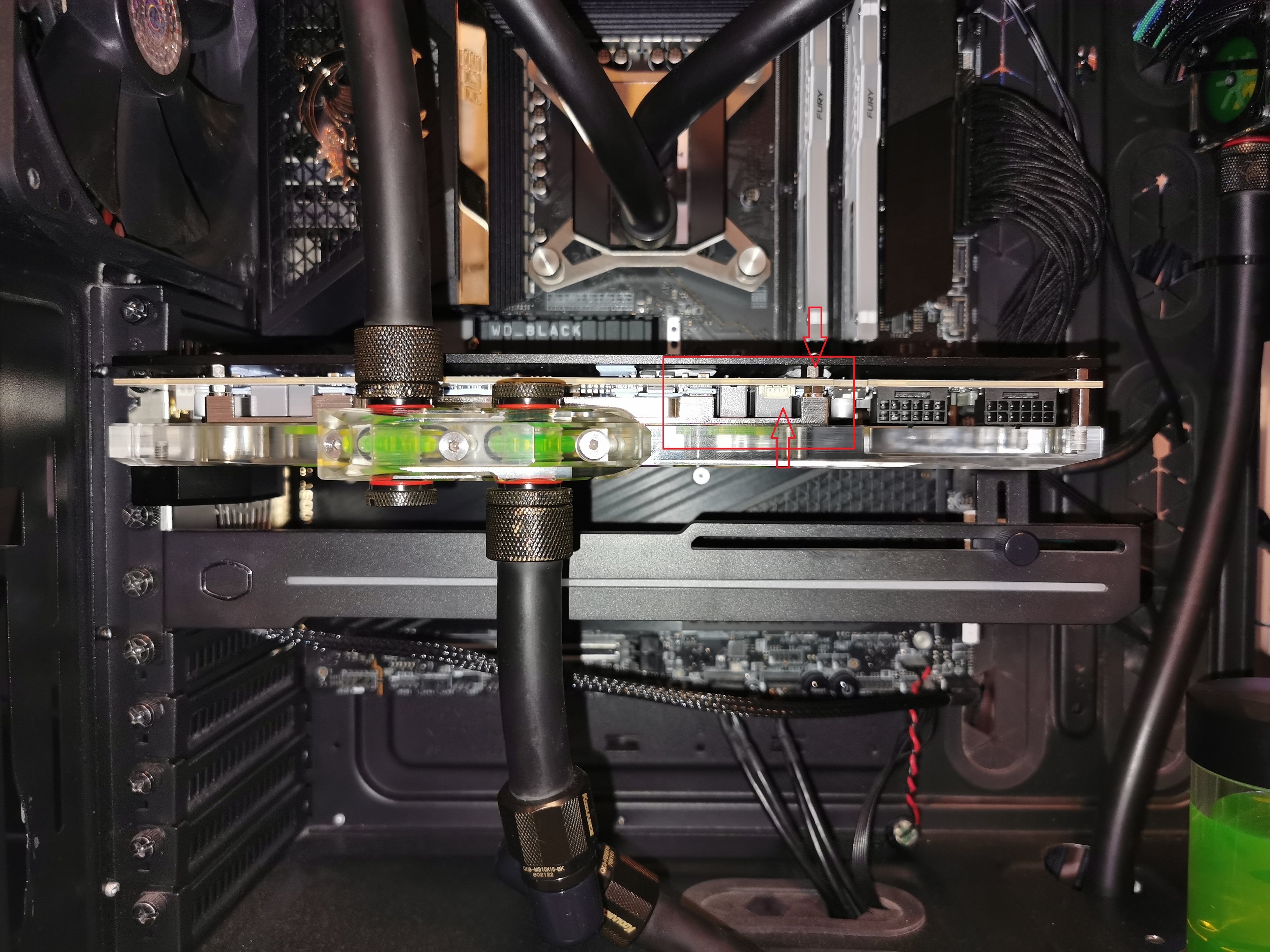

На фото 1 мм вроде изгиба нет.



Не прижим на прокладках, а прижим на гпу и нет изгиба на карте.
1 мм - прокладки тонкие.

Дросселя не упираются -


Добавлено спустя 3 минуты 44 секунды:
Мне кажется 1.5 мм прокладки толстоваты, тк родные от бискин шли 1.2 мм

Видимо тоже нужно поменять на 1.2, а они 1.5 сейчас.

IceFireW
хватит уже дрочить свою карту , лучшее враг хорошего

Я вчера кончил, а сегодня разбор и поиск ошибок.

Термопрокладки на SMD конденсаторах тоже бесполезные

Сейчас, если нет упора на дроссели, то кривизна больше из-за них, чем из-за термопрокладок на памяти.


Я же писал ранее, как подобрать нужный размер термопрокладок, вместо того, чтобы заниматься такой ерундой. Раскатай старые ТП в "колбасу" диаметром 2-3мм, разложи их в нужные места, собери карту с затяжкой всех винтов, разбери и сделай замер штангелем расплющенные "колбаски". И только после этого раскладывай ТП ближайшего размера. Не нужно лепить 1мм+0.5мм.

Я помню, но если нет прижима на 1мм, а в продаже только 1 мм, 0.5 мм и 1.5 мм, то если "колбаски" будут меньше 1.5 и больше, чем 1 мм - вариантов нет, как ставить 1.5 мм

Вот этого я не знал, я думал. что все эти элементы тоже сильно греются. Хотя на родном воздушном охлаждение от HOF на них есть прокладки.

Добавлено спустя 2 минуты 9 секунд:
Заказал прокладки 1.2 мм от бискина, когда придут буду дальше смотреть, а сейчас пока пусть будет так.
