Тема для выбора и обсуждения специализированных радиаторов для СЖО. Вопросы по самостоятельному изготовлению радиаторов а также переделке других видов под СЖО обсуждаются в отдельных темах:
СЖО. Пассивная батарея охлаждения вместо радиатора
СЖО. Вынос радиатора на балкон
СЖО. Изготовление самодельного радиатора
СЖО. Использование автомобильных радиаторов

Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Важно:
Прежде чем задать вопрос - воспользуйтесь поиском и обязательно прочитайте первое сообщение темы и хотя бы несколько последних страниц, если тема большая: возможно, ответ на ваш вопрос уже есть в теме или в материалах по ссылкам из первого сообщения.

Ссылки на информацию:
Посадочные и габаритные размеры для 1х120, 2х120, 3х120 и 4х120 радиаторов фирмы aquatuning.
Таблица производительности 480-х радиаторов при различных оборотах вентиляторов.
Рассеиваемая мощность при приемлемом уровне обдува очень приближенно составляет 100Вт для 120-ой секции и 150 для 140-ой. По FPI радиаторы можно сравнивать только с оглядкой на их толщину и интенсивность обдува.
Пример того, как более плотные радиаторы сперва проигрывают по дельте, но при увеличении отводимой мощности/улучшении обдува выходят на первые места.

Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.

Смысл в информации по всему потреблению?.. мне нужна только по той периферии, которая у меня под СВО, что aquasuite и дает сделать...

orly?!

а не поделишься, как он это делает? мне прям даже интересно стало.

Добавлено спустя 1 минуту 13 секунд:


а зачем аквасуйт? эту инфу дает любая утилита мониторинга. цифры из разряда цифер "типа температуры" на датчиках штеуда.

Я хочу видеть одну, суммарную, общую цифру по заданному параметру... какая еще программа мне ее покажет, а ну ка?

aggression

окей, уели. ваше право за возможность автоматом плюсовать две цифры отвалить бабло.

я смотрю в афтербернере. он умеет выгружать графики в файл - а там уже "а наши руки не для скуки"

На входе и выходе из радиатора (радиаторов) ставится температурный датчик. Ещё нужен датчик протока.
Вот по разнице температур и скорости протока (это стандартный калориметрический способ измерения количества тепла) контроллер и вычисляет рассеиваемую радиатором мощность.
То есть датчик мощности никакой не виртуальный (как некоторые писали) а абсолютно железный.
Если температурные датчики поставить на входе и выходе из водоблока процессора, то будет тепловая мощность, генерируемая процессором. То есть трёх температурных датчиков на всю СВО хватит для любых измерений как температуры, так и выделяемой/рассеиваемой мощности любого компонента.

А вот за этим -



Посмотри и дальше наслаждайся своим аффтабюнером

Ну у меня сейчас две секции по 140,спокойно отводят 300+ ватт в бесшумном режиме,и запас есть как по температуре так и по оборотам.

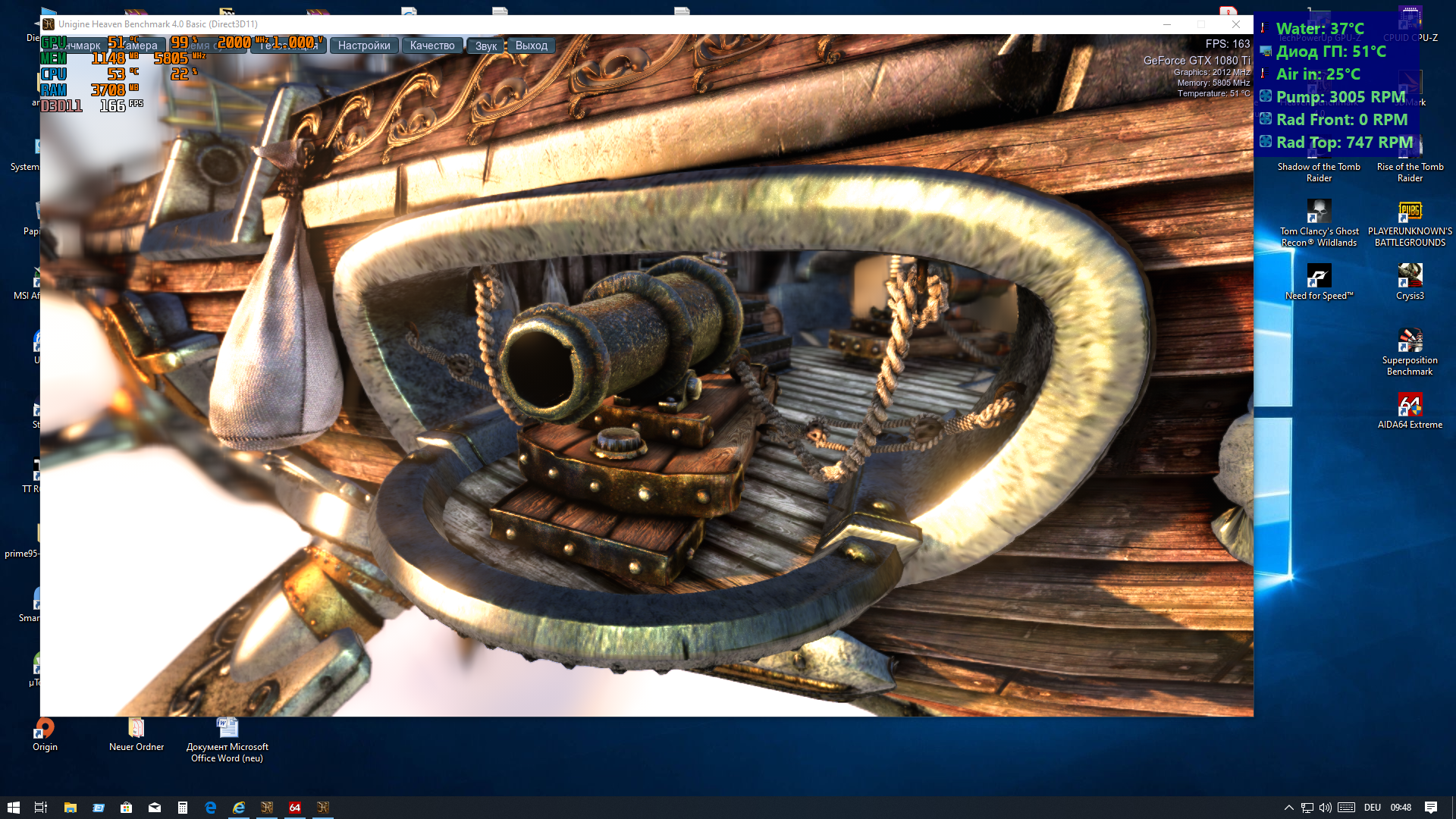

Не не не - вы рушите мой мир. У вас дельта вода-воздух, если правильно понял по картинке, 12 градусов. Не верю, что 2х140@750 отведут 300+ Вт на дельте 12 градусов. И температура "Диод ГП" это что? Чип gpu?

Всё правильно вы поняли,так и есть,что бы добиться такой дельты от 280го рада,пришлось повозится,сейчас ещё 360тый в доработке(оба слимы)
Большая дельта ОЖ/чип это из за фулла,но это я тоже поправлю,доработаю.

Да

И в чем же секрет доработок? Сейчас думаю, что у вас работает 2х140 на крышке и её же вентиляторы создают разряжение в корпусе которое вызывает легкий воздушный поток через 3х120 на морде.
вот, например, средненький рад имеет 17 градусов дельты для 300Вт Alphacool_UT60_280

О доработках расскажу позже,когда всё доделаю.
Я тут как то спрашивал,что лучше два по 140к или один 280,вразумительного ответа не услышал.

Неправильно думаете,у меня сейчас физически один 280тый рад сверху,работающий на вдув(в альбоме видно). 360тый как уже писал на доработке.

Я думаю не секрет,что толстячки проигрываюс слимам на малых оборотах вертушек.

regme

я вам советую поставить контур на одиночную 120ку или 140ку и поиграться с ней, посмотреть что да как. все вопросы отпадут сами собой.

только аккуратнее - оказывается овнотрубки из упаковочной пленки при 60 градусах плывут.

Разница будет в ГДС (два по 140 его увеличат).

В прямом сравнении (один вентилятор), да. Но на толстячки любят ставить сшроудеры с обоих сторон и вертушки также (PP), подозреваю в таком случае толстяк и на низких оборотах вертушек себя покажет.

ПВХ шланги себя тоже не очень при 60 градусах ведут.

С этим не спорю,возможно.
Но зачем этот колхоз со шроудерами с обоих сторон и кучей вентиляторов?если можно от слима добиться такой же эффективности с одним вентилятором.

Добавлено спустя 49 секунд:

И не только ГДС

Просветите, какие еще подводные камни, мне кажется немного эффективность с раздельными увеличится, но там буквально единицы процентов, для наших условий это не важно.

самая очевидная оптимизация - залепить все щели между вентилем и радиатором.

Если есть место только для одного радиатора, если ставить 3-4 в корпус (как сейчас модно), то лучше слимы.

Нихрена не понял, а можно конкретно какой именно у меня вопрос отпадет?

Это в мою сторону пасс, Grade86, видимо, смущает использование пищевых шлангов в дешевых СВО.

Именно так.

Ты разницу между электрической мощностью и тепловой совсем не видишь? А сто ваттная лампочка накаливания, она 100 ватт света даёт или 100 ватт тепла?
Ну-ка скажи-ка, сколько тепла и сколько света она даёт по твоему ваттметру? Точные цифры (ну или "плюс-минус") в студию.
Если ты не в курсе, то радиатор тепло выдаёт и с электричеством радиатор никак не связан.

Конкретно тебе - ни-че-го, одно только "ко-ко-ко" © Grade86

Пластилином?.. а может силиконом?... ой, а что это у нас тут?...

#77

Добавлено спустя 50 секунд:
Потому что "гуру" плохого не посоветуют

не на всех радиаторах помогает. на ЕКшных вообще можно без нее - там пластина готовая. на мажикулах боковинки тонкие проваливаются между радиком и рамкой вертушки.

Добавлено спустя 6 минут 41 секунду:






это пасс в сторону твердых трубок из ПЕТГ. к шлангам у меня претензий как раз нет, кроме "засирания" пластификатороми.

Добавлено спустя 1 минуту 53 секунды:


О, великий инженер всея руси, поделись тайным знанием, какой КПД у интегральных полупроводников?))
