Тема для выбора и обсуждения специализированных радиаторов для СЖО. Вопросы по самостоятельному изготовлению радиаторов а также переделке других видов под СЖО обсуждаются в отдельных темах:
СЖО. Пассивная батарея охлаждения вместо радиатора
СЖО. Вынос радиатора на балкон
СЖО. Изготовление самодельного радиатора
СЖО. Использование автомобильных радиаторов

Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Важно:
Прежде чем задать вопрос - воспользуйтесь поиском и обязательно прочитайте первое сообщение темы и хотя бы несколько последних страниц, если тема большая: возможно, ответ на ваш вопрос уже есть в теме или в материалах по ссылкам из первого сообщения.

Ссылки на информацию:
Посадочные и габаритные размеры для 1х120, 2х120, 3х120 и 4х120 радиаторов фирмы aquatuning.
Таблица производительности 480-х радиаторов при различных оборотах вентиляторов.
Рассеиваемая мощность при приемлемом уровне обдува очень приближенно составляет 100Вт для 120-ой секции и 150 для 140-ой. По FPI радиаторы можно сравнивать только с оглядкой на их толщину и интенсивность обдува.
Пример того, как более плотные радиаторы сперва проигрывают по дельте, но при увеличении отводимой мощности/улучшении обдува выходят на первые места.

Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.

vostokhost
это не не только твое имхо... я сам, проанализировав в свое время рынок и сборки, пришел к такому выводу и купил PC–O11 WGX (но все-таки решил перейти на внешнюю MO-RA3)... допускается три (оптимальных) схемы:
- верх/низ - вдув (радиаторы), бок - выдув (вентиляторы)
- верх/низ - выдув (радиаторы), бок - вдув (вентиляторы)
- низ - вдув (вентиляторы), верх/бок - выдув (радиаторы)
...это одна из лучших серий корпусов (а точнее - конструктивных решений) для построения СВО.

Да это классика

А вы поищите температуры этих билдов,будите приятно удивлены)

Не обязательно,просто им хочется ими быть))

Кто это теоретизирует???? Я пробовал сам разные вырианты.

Я тоже, представьте себе... и что в итоге, классика на то и классика... выдумывать колесо в стандартных решениях (корпусах) такое себе занятие.

Моё мнение,или все рады на вдув+обеспечить хороший отток нагретого воздуха или все на выдув+обеспечить подачу забортного воздуха.
Но не как не клласика,то есть один на вдув другой на выдув.
Вы сами посмотрите сколько здесь людей жалуются на высокие темпы при хороших комплектующих и корпусах и обратите внимание у них всех "классика"

and00
вот именно... классика не только в построении потоков, но и конструкции корпусов... блин... 21 век... все меняется... раньше и "прожорливость" была гораздо ниже... только многие "зависли" в прошлом веке и пытаются из неприспособленного железа сделать чудо конструкторской мысли... не выйдет.

все рады на вдув+обеспечить хороший отток нагретого воздуха
Как, на примере стандартного корпуса?.. это утопия, имхо.

выдув+обеспечить подачу забортного воздуха
Если только не корпус, указанный выше (или подобный), либо корпус с возможностью установки хотя бы пары вертушек снизу для забора.

А какая эффективность у 180мм радиаторов?

У меня горячие x570 и 970 evo plus. Я пробовал переворачивать сверху вертушки, чтобы были на вдув, внутри печка получается и запускается вертушка на чипсете.



А что я открываю? Зашёл с вопросом про расположение и спросил, до скольки градусов один радиатор подогревает воздух, проходящий через него.

vostokhost так же думаю. Только этот корпус у нас не найти почти, а другим производителям додуматься слишком сложно до очевидных вещей.

Сложно,но возможно.

Хороший корпус,в нём можно всё организовать как угодно.

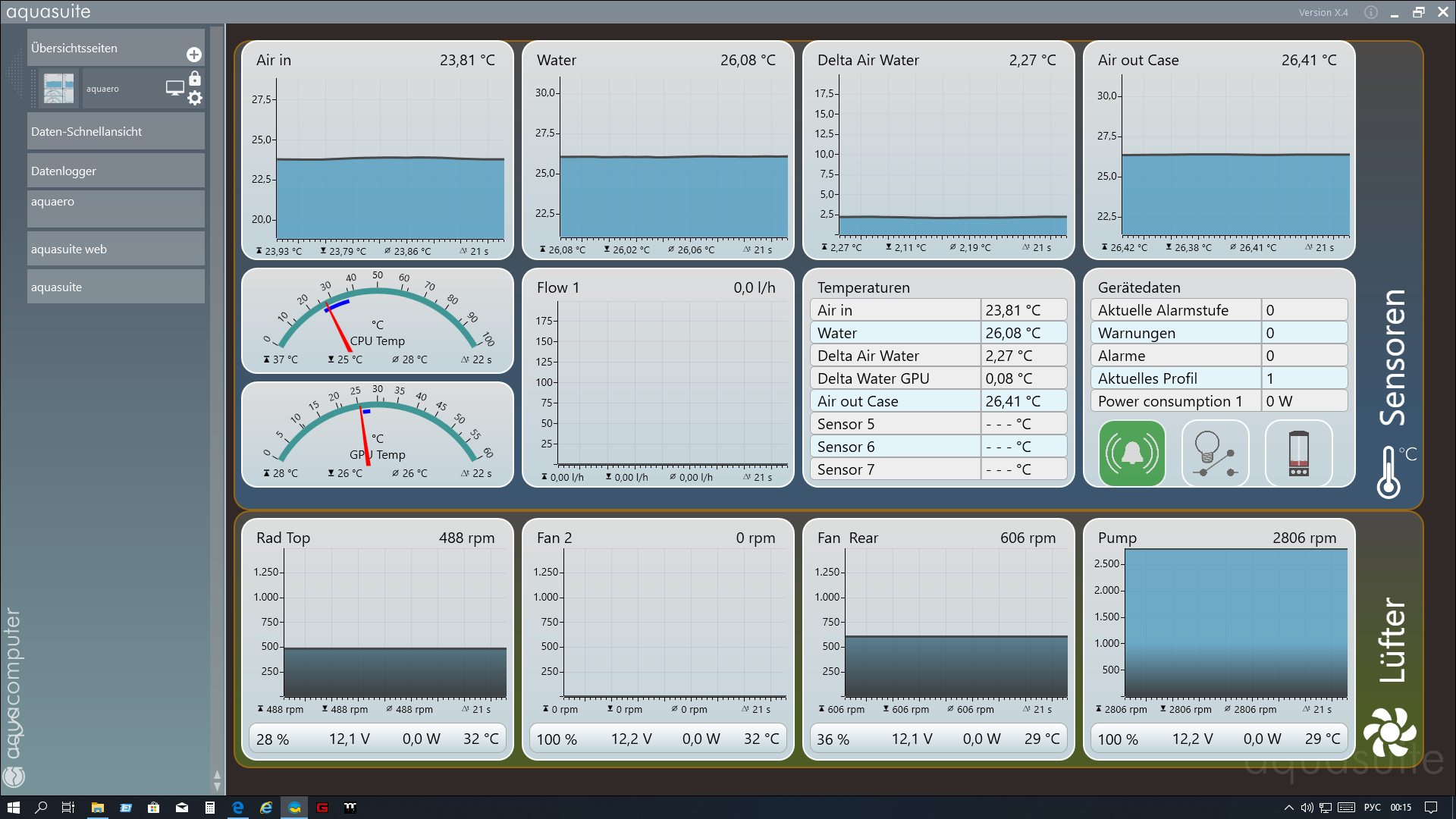

Специально сейчас поставил датчик температуры на выхлоп воздуха из корпуса

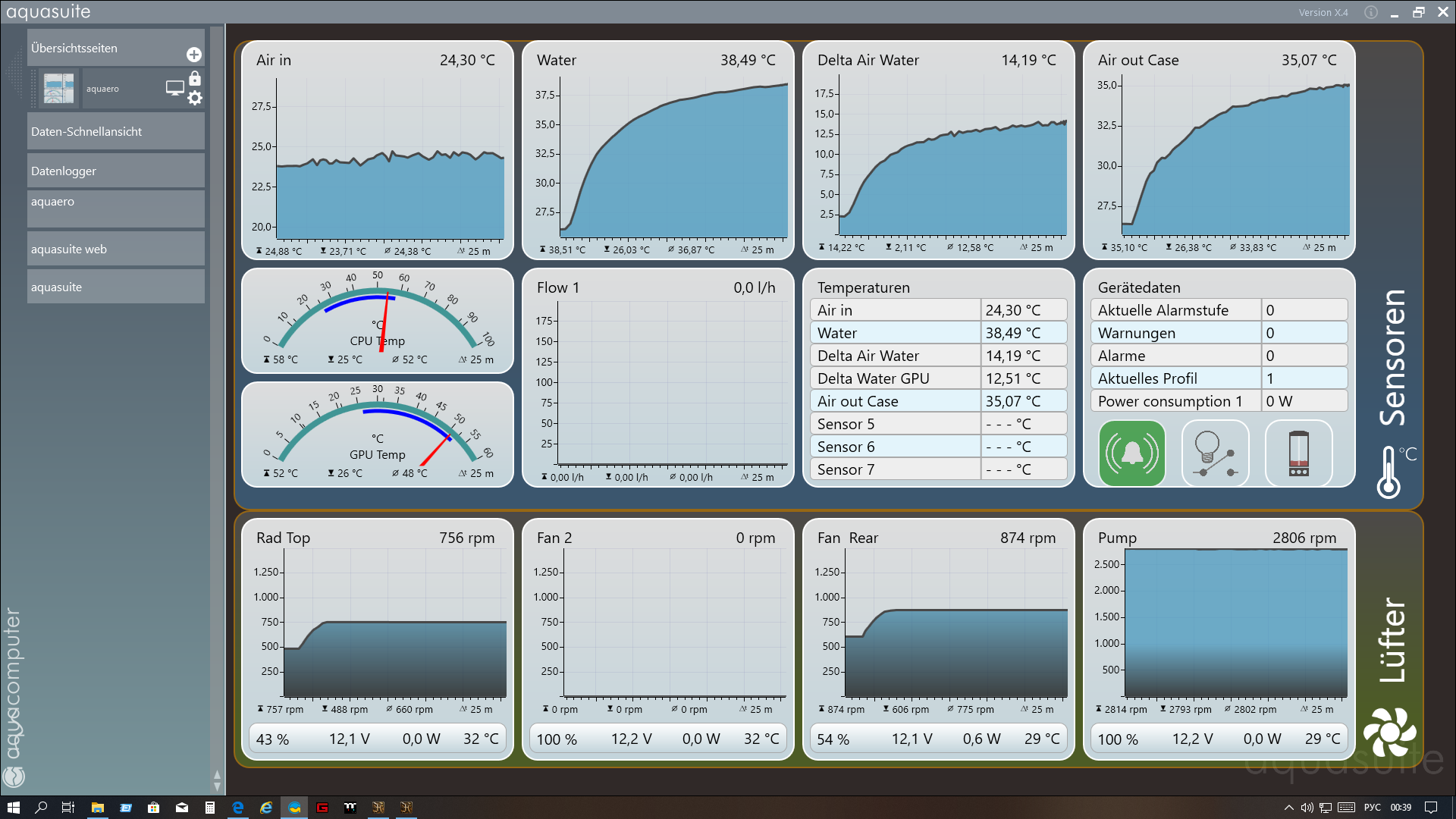

25 минут Heaven

И где печка внутри корпуса???? 35 градусов это много????????
Снижаем температуру воды путём добавления ещё одного рада на вдув(и этим уменьшим температуру воздуха после радиатора) и получаем в корпусе ~30 градусов.
Что не так?????

Добавлено спустя 3 минуты 40 секунд:

Нет вытяжки нагретого воздуха,вот и печка.

Ну одна стодвадцатка на стандартном месте сзади. Она должна вытягивать то, что гонят в корпус 5 вертушек через радиаторы?

v1p3r
Маловато конечно,не успевает.

and00 больше и не сунешь в стандартный корпус. Когда собирал систему, выбирал между aerocool p7-c1 и phanteks p400a - у обоих места под радиаторы спереди и сверху + 120 сзади. Поэтому и думаю, как лучше организовать воздушные потоки от радиаторов или на какой корпус сменить.

v1p3r
Пробуйте задний вентиль на вдув,рады на выдув

wsalex
Сперва себе не забудь поставить "лайк"))

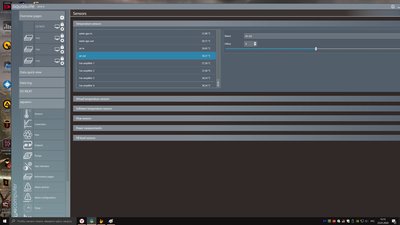

счас посмотрю где у меня две термопары в реобас воткну глянем на температуры и решим спор ждите.Или в акву воткнуть но это дольше будет.

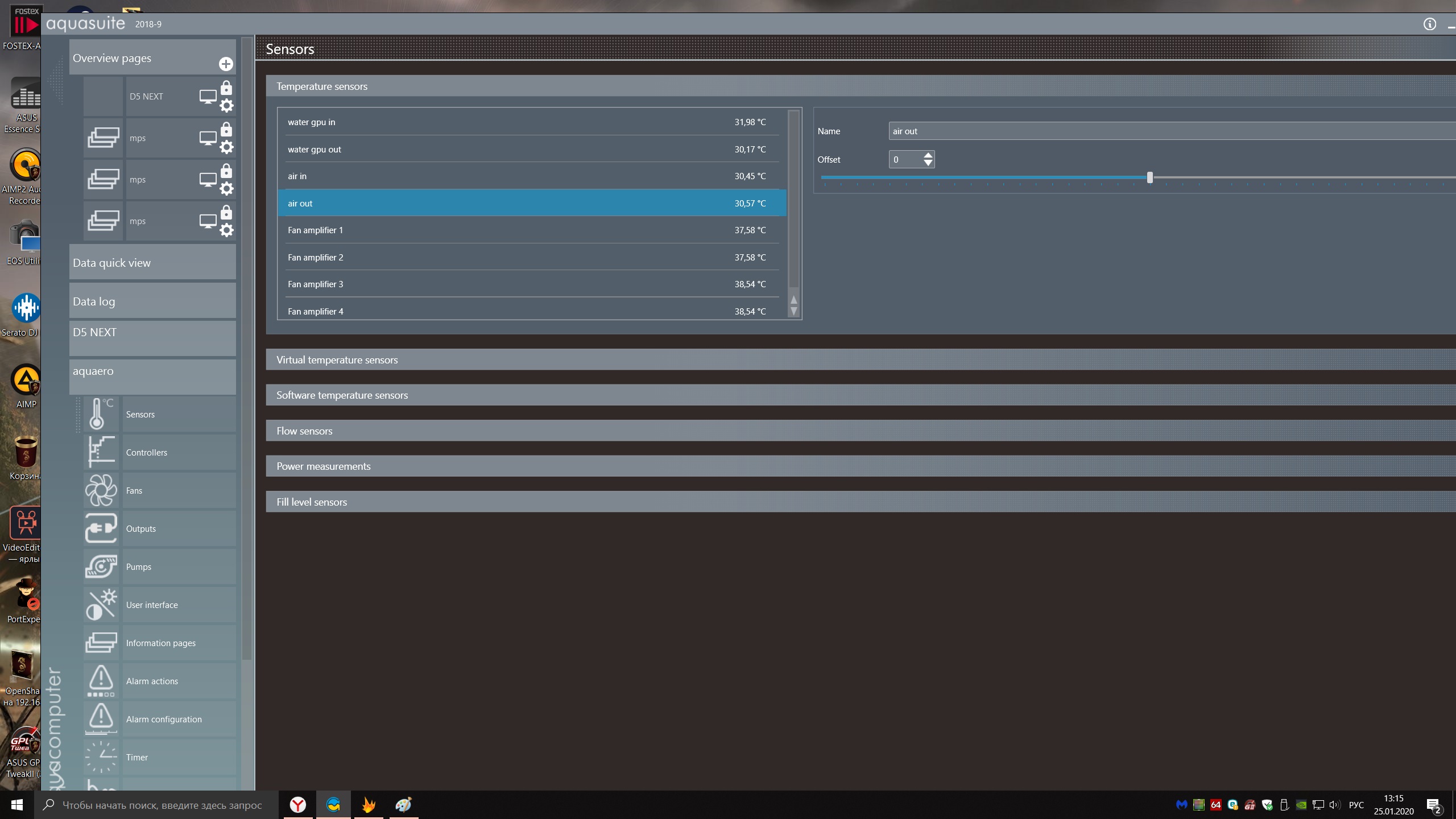

у меня Нижний отсек видеокарты с двумя радиаторами огорожен дополнительным отсеком(там сквозной поток) и никак не влияет на темпу воздуха внутри корпуса с материнской платой и всем остальным. ...Греет тока контур из 2х радиков на 360мм, максимум температуры жижи 36 сейчас, если весь день играть в тяжёлые игры при оборотах 1000-1300.Температура датчиков воздуха растёт пропорционально нагреву жидкости контура из 2х радиков..то есть если у меня жижа 36 и то и воздух в системнике будет 36(логично что Радик будет нагрет настолько насколько и жидкость внутри) судя по этим данным, сейчас с 28(температура air in и air out) градусов до 30 нагрелось под нагрузкой в стресс тесте(абсолютно синхронно с нагревом жижи), прямо пропорционально так сказать ,нагреву жидкости контура с процом.Датчики не откалиброваны конечно ,но динамика ясна.Теперь c воздухом,в комнате у меня 25 градусов счас, внутри корпуса 28 было -30 стало после 4 минут стресс теста.Подытожим ,так или иначе выдув сверху в моем случае приоритетней в любом случае, так как это отток пыли и по темпам немного вплюсе так как 36 градусный радиатор не будет дуть дополнительно внутрь с другим 36 градусным на вдвув с торца.То есть получается он забирает нагрев и вываливает его наружу не давая скопиться ему внутри.А если делать на верхний рад вдув то ,ты как бы береш воздух холоднее ,но вваливаешь и в корпус горячий воздух от нагретого радиатора вместе с кучей пыли.

and00
еще бы уточнил, какие вентиляторы/радиаторы и где установлены, какие сделаны модификации, какой разгон у комплектующих и их общее потребление под СВО и т.д. :)
Заполнять хотя бы общей информацией профиль - это моветон, знаем...

Я опираюсь (в своих высказываниях выше) на среднестатистического пользователя, у которого:
- стандартный корпус (где можно разместить только 120-ки) без "переделок"
- стандартные вентиляторы (поставляемые с корпусом) или не правильно подобранные
- установлена "последняя" комплектуха, со средним потреблением в нагрузке от 400W
