Тема для выбора и обсуждения специализированных радиаторов для СЖО. Вопросы по самостоятельному изготовлению радиаторов а также переделке других видов под СЖО обсуждаются в отдельных темах:
СЖО. Пассивная батарея охлаждения вместо радиатора
СЖО. Вынос радиатора на балкон
СЖО. Изготовление самодельного радиатора
СЖО. Использование автомобильных радиаторов

Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Важно:
Прежде чем задать вопрос - воспользуйтесь поиском и обязательно прочитайте первое сообщение темы и хотя бы несколько последних страниц, если тема большая: возможно, ответ на ваш вопрос уже есть в теме или в материалах по ссылкам из первого сообщения.

Ссылки на информацию:
Посадочные и габаритные размеры для 1х120, 2х120, 3х120 и 4х120 радиаторов фирмы aquatuning.
Таблица производительности 480-х радиаторов при различных оборотах вентиляторов.
Рассеиваемая мощность при приемлемом уровне обдува очень приближенно составляет 100Вт для 120-ой секции и 150 для 140-ой. По FPI радиаторы можно сравнивать только с оглядкой на их толщину и интенсивность обдува.
Пример того, как более плотные радиаторы сперва проигрывают по дельте, но при увеличении отводимой мощности/улучшении обдува выходят на первые места.

Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.

все понял) спасибо всем, кто помогает!)) надеюсь потом с настройкой еще кто нибудь поможет

And89_89 в моем случае, водоблок CPU радик водоблок GPU радик, дал прирост около 1-2 градусов. раньше было CPU GPU радик радик.
С помпой игрался в итоге оставил на макс. все равно от нее идет специфический звук, что на 3000 что на 4500. а ниже 3000 сильно падает скорость потока.
Помпу чуть позже поменяю на D5. сейчас стоит DDC. Основное это грамотно продувать корпус, много кто писал советовал, но в моем случае в 10-ку попал комрад Agressor.
как я понял с точки зрения построения СВО мой корус не очень удачный. он просто красивый. но пришлось работать с ним т.к он мне достался даром и менять я его точно не буду.
сразу покупай топовые кулера, у меня сейчас солянка.
На днях поставлю на радиаторы верутухи Gentle Typhoon, еще прикуплю для теста один noctua nf-a12x25 pwm.
Хотя для меня уже выбор заранее очевиден это ноктуа. но [censored] очень накладно так что пока посижу на тайфунах.

KeeperSPB
обращайся

Это единственно правильный способ регулирования (это конечно если есть желание вообще что то регулировать).

Это зависит от твоих дальнейших планов на твоё СВО. Если планируется контроллер, то минимум 2 датчика на входе и выходе из радиатора. Эти температуры важны для понимания состояния СВО и совместно с датчиком протока покажут реальную тепловую мощность, рассеиваемую радиатором (а не ту, о которой ты фантазируешь или прочёл в советах "умных людей"). Если же контроллера не будет, то точность измерения материнской платы (плюс-минус градус в идеале) сводит все заморочки с термодатчиками на ноль. Так как температура в правильно работающем контуре примерно одинакова, то мать просто не измерит имеющуюся разницу в десятых долях градуса, но которую измерит контроллер.
Судя по тексту, ты собрался чего то регулировать, поэтому всё таки посоветую поставить пару датчиков. Проще разъём воткнуть, чем контур переделывать.

ну в моем случае корпус будет полуоткрытого типа(несколько постов выше фото кидал) и воздуха в нем будет и так полно, поэтому у меня буду оба радика на выдув работать.



кулера тоже решил для себя, чт только ноктуа, как с размерами радика решу буду заказывать вертухи


в случае связке водоблок-водоблок-радик-радик подключать термодатчики на вход выход одно из Радов или вход первого и выход второго?


можно модель или ссылку на датчик? и на контроллер тоже, если можно) а то не то еще выберу...


пару датчик это термодатчик и датчик протока? просто термодатчики какие я видел они вкручиваются вместо заглушки, это они же? или какие то другие нужны?
и есть предпочтение места по установке датчика протока? или в любое место можно?

к спору о вдув-выдув

в данной сборке

#77

разница между вдув-выдув около 10-15 градусов в пользу выдува. + на вдуве внутри мегапечка (300 ватт все ж)

так тут наверное и продувать нормально не получиться, поэтому все на выдув

Какая тебе информация нужна?Сколько потребляет моя ВК в нагрузке?

А частоту ты не видишь??? И память тоже да??

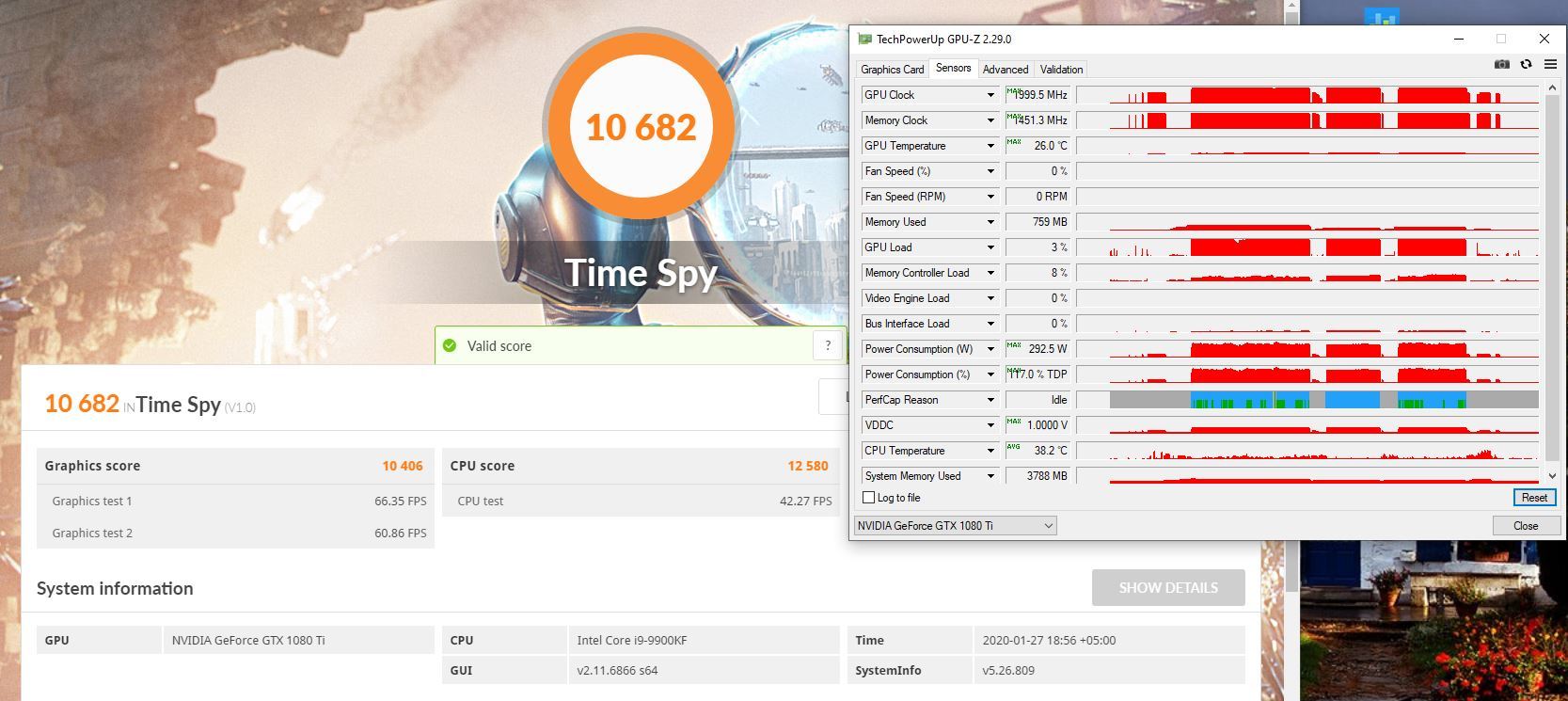

Вот скрин 2000/1v,память +300.Один в один как у меня,спасибо камрадам ParKur и WildchildVS

Только внимательно смотри.
И что мы видим,карта потребляет 292 ватта и по полной упирается в повер лимит,
У меня карта шунтированна ничто никуда не упирается,ни частота ни вольтаж не скачут,жрёт сколько хочет,можешь сам прикинуть сколько,
Я думаю смело уходит за 350 ватт,плюс накидываем ещё CPU ватт так 40 и получаем около 400 ватт,(если не прав поправьте)

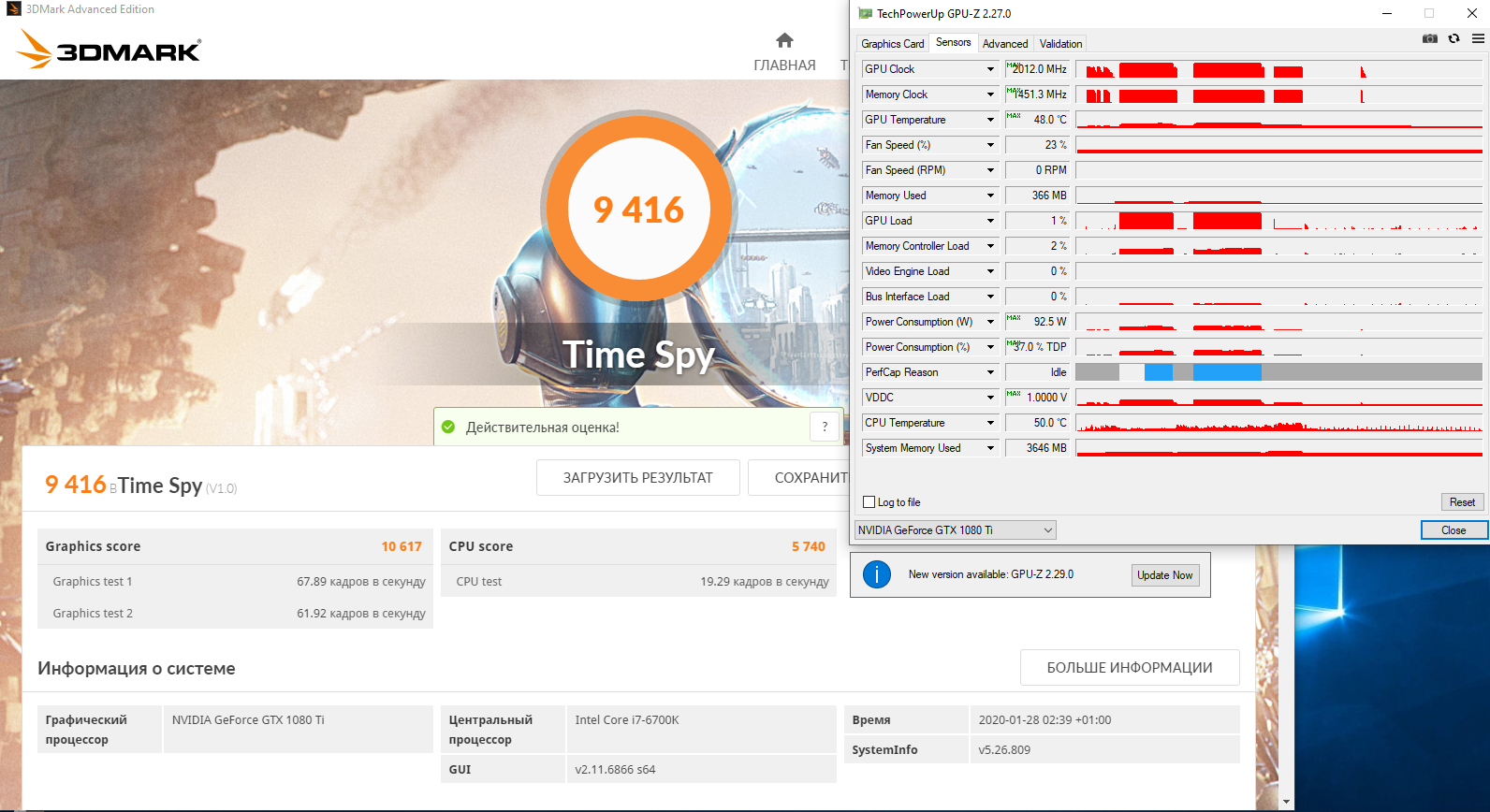

Вот мой скрин с такими же настройками

Как видим карта не упирается в PL,Graphics Score намного выше,соответственно больше энергопотребление.
Только не спрашивай почему у меня упор по вольтажу))
и всё это легко отводит 280ый рад на 750 оборотах вертушек дующих внутрь корпуса.


Ага,мечтай дальше,тебе бы мать часть подучить не помешало бы)
https://gtx-force.ru/energy-consumption-nvidia-geforce/

Мои температуры как раз и показательны,

а вот эту филькину грамоту

Можешь в песочнице новичкам показывать)
Потому что ни в одной игре ты так не загрузишь одновременно ВК и ЦП.
Если ещё нужна какая информация спрашивай,отвечу.
Да,забыл,вентиляторы ТТ Riing Plus,радиатор Alphacool NexXxoS ST30 280mm

Если поменять два радиатора 120ки на 3 секции. на 140ки- 3 секции. На сколько может упасть температура в контуре. при тех же 700-800 оборотах но уже с 140 вертухами.
Суть в том что у меня полно 140-ых вертушек разных, клевых . а вот 120 нету хороших.
Мне кажется выгоднее продать текущие радиаторы на 120. и купить 140-хи, чем под 120 халявные, покупать вертухи.
Кто что думает?

KeeperSPB ну вода будет прогреваться на процентов 25-30 меньше. Т.е. если сейчас вода прогревается в хорошей нагрузке на 15 градусов, то будет на 12. Итого -3 градуса к температурам(плюс-минус погрешности от изменения объема прокачки воздуха через корпус и т.п - мелочи). Т.е. в играх минус 1-2 градуса.

Мизерно упадёт )
Добавление второго полноценного 560 радиатора в профильном билде уронило пиковую температуру воды на 3-3,5С при вертушках по кривой. Если вообразить что кривой нет и вертушки бы крутились так же как на одном раде (только рада стало два и вертушек вдвое больше) то упала бы градусов на 5. Далее считай сам.

Добавлено спустя 2 минуты 36 секунд:


Не даст +35% увеличение площади (а именно настолько 420 радиатор больше чем 360) такого снижения, имхо. Простое улучшение доступа радиаторов к прохладному забортному воздуху даст гораздо больше.

k2viper а какое оно должно дать? Я сделал поправку на то что это все дело в корпусе и греется на несколько градусов сверх отводимой мощности водоблоками - поэтому я не написал на 35%.

Считать изменение дельты в процентах как-то вообще некорректно, имхо. Очевидно что удвоение площади радиаторов не сделает дельту в 2 раза ниже. В моём случае так и вышло.
Думаю градуса на полтора в хорошем случае дельта воздух-вода уменьшится. В моём случае (честное удвоение) дельта упала аж на три градуса )
Поэтому и пишу, что обеспечение радиаторов свежим забортным воздухом даст больше чем переход с 360 на 420.

Спасибо. Я думал 3-5 градусов, не буду парится оставлю как есть. Вертушки поменяю.

k2viper о какой нагрузке ты говоришь? Нагрузка на 500вт (вода прогревается на 20 градусов) и нагрузка 100вт (вода прогревается на 5 градусов), то у тебя дельта вода/воздух изменилась и там и там на 1,5 градуса при добавлении второго радиатора? Чет физика с тобой не согласна. Я же говорю об относительном нагреве, а не абсолютном. По логике увеличение площади должно дать уменьшение дельты вода/воздух на эти же проценты с поправкой на то что часть тепла идет снаружи контура в тесном корпусе и на это площадь радиатора почти не повлияет.

Твой случай не очень показательный: Т900 штука конечно интересная, но ты поставил второй рад и начал продувать их один через второй/оба рада стали выдувать наружу/оба рада стали всасывать воздух(все варианты хреновые т.к. идет дополнительный нагрев или нехватка притока свежего воздуха). Добавить второй рад это не тоже самое, что увеличить площадь каждого рада на хх% не меняя схему системы охлаждения.

Нет. Оба рада работают на вдув, т.е. оба забирают прохладный забортный воздух. И судя по показаниям термопар внутри (после радов), работают они эффективно и никакого существенного подогрева одного рада другим нет. И вытяжка справляется.

На основании чего я делаю такой вывод: известно, что в норме температура Air out из радиатора получается приблизительно равна температуре жидкости в нём. То есть прошедший через рад воздух прогревается до температуры жижи. Если же температура выходящего из рада воздуха регистрируется выше Т жижи, это может говорить о том что воздух в этом месте что-то "дополнительно" подогревает.

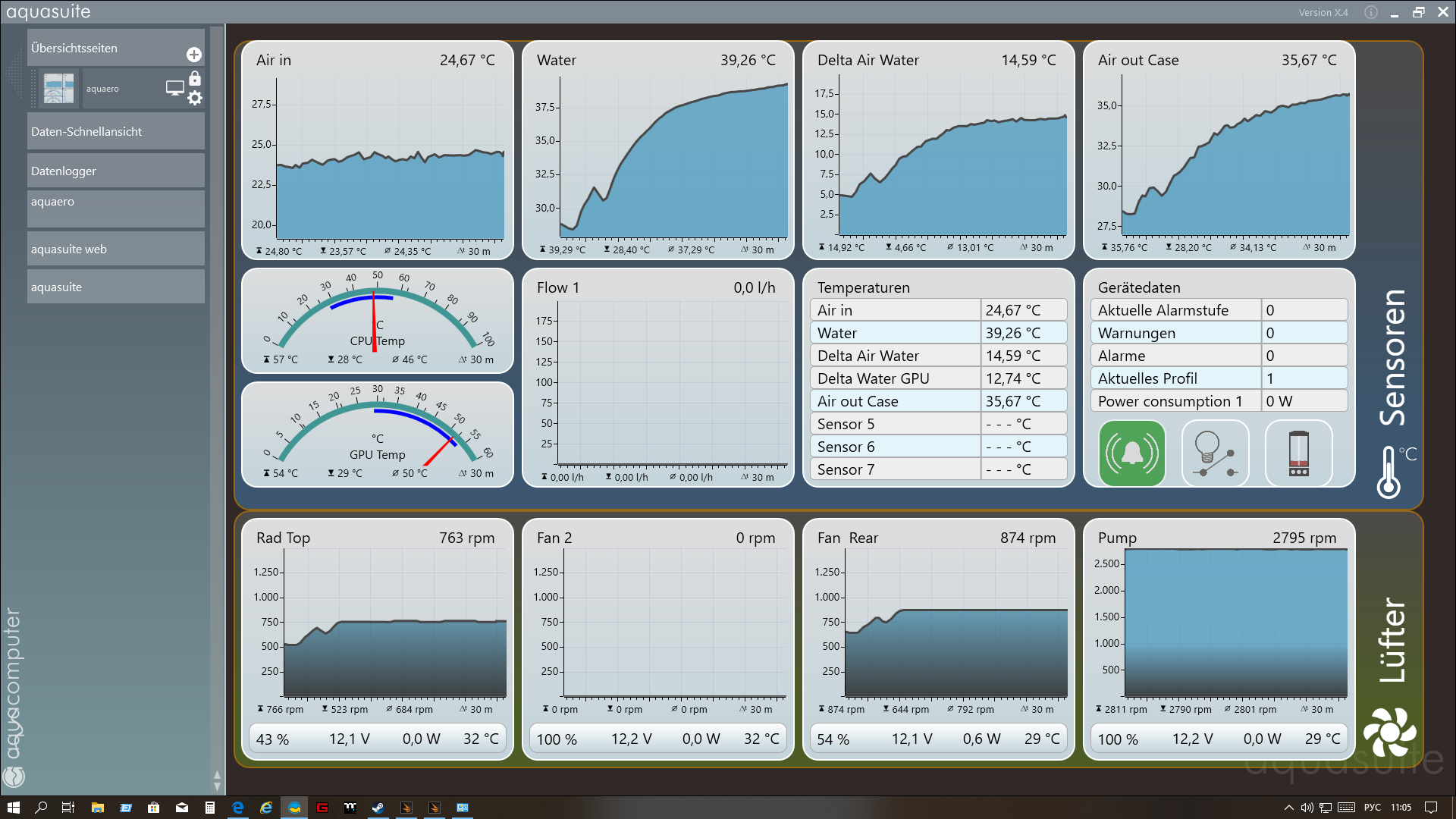

Вот расклад на скрине (типичная игровая нагрузка)
Оба датчика Air out показывают температуру такого же порядка как температура жидкости. Отклонение не больше 0,1 градуса. "Левый" чуть холоднее, и это действительно так потому что правый рад стоит в контуре первым и отдаёт тепло первым, левый рад получает уже более охлаждённую жижу и соответствено и воздух на его выходе прогревается чуть меньше.
При этом есть датчик Top exhaust который стоит в заднем отсеке под самой крышей, у входа в верхний вытяжной вентилятор. Вот там самое пекло, что как раз логично - туда поднимается нагретый обоими радами воздух и радостно вытягивается вытяжкой (PSU exhaust дышит воздухом не сообщающимся с радиаторным отсеком, поэтому его показания не имеют отношения к вопросу). А как показывают оба датчика Air out left/right, никакого регистрируемого подогрева одного рада другим нет.



Если этот вариант хреновый, то я вообще не видел корпуса где радиаторное пространство было бы организовано лучше, это точно лучше любого однообъёмника где один рад ставится на вдув и второй на выдув и дышит подогретым корпусным воздухом.

Возвращаюсь к нашим баранам - поставив второй рад дельта упала не в два раза, как должна была бы по предлагаемой вами логике, ведь добавился не только рад но и 4 вентилятора на нём. С примерно 7,5-8 дельта упала до 4,5-5 при такой же комнатной и такой же тепловой нагрузке (200вт в режиме игр). И да, я думаю что в моём случае установка второго рада это честное удвоение radiators space.

Ну результаты довольно близки к х2 это раз. А во вторых вот эта "обычная игровая нагрузка" - такая себе формулировка. Разница в 40вт при нахождении в другой локации и т.п. уже даст минус градус. Нужен был равномерный долгий прогрев чем нибудь и потом сравнивать средние значения. Не удовлетворен вашими выводами короче.

Ну и судя по вашим цифрам оба рада охлаждают абсолютно с одинаковой эффективностью(и там и там воздух греется на ~4.3 градуса) - по вашей логике второй рад бы охлаждал хуже т.к. стоит вторым. Правда нету 100% веры температурным датчикам измеряющим температуру воздуха.

Ну и раз такая пьянка можно прогреть систему посильнее чем нибудь(ватт на 500)? Хотелось бы глянуть значения температурных датчиков в таких условиях.

Как думаете EK-CoolStream SE 480 (Slim Quad) + EK-CoolStream SE 240 (Slim Dual) хватит ли для 9700+2080 на минимальном обдуве?
Или лучше смотреть в сторону 140мм радиаторов? (корпус fractal design define s 2)

Если есть такая возможность, то да.
Сто двадцатки - отстой

Ну да, давай придираться к картинкам. Картинка - средний индикатор. При других, длительных и равномерных игровых прогревах те же температуры и дельта. Отклонения невелики, никаких даже близко "плюс-минус градус". Плюс-минус градус дельты, на моей системе, это разница между 50% загрузки гпу и 100% в игре при прочих равных.
Дельта может быть и 5,0 градусов в нагрузке - но если комнатная достаточно низка, кривая вентиляторов настроена на таргет температуру воды, и не учитывает снижение комнатной. Виртуальный сенсор своей сложной дельты я сделал, но так и не воспользовался пока )



Так и есть, профильные рады по всем найденным в интернетах независимым тестам обеспечивают очень близкую эффективность на низких оборотах, т.е. в моем сценарии. Хотя один 85мм другой 60мм. Производитель один (ОЕМ), хотя бренды разные. Оба рада предельно схожи вплоть до того что в коробке Phobya лежал quick start guide от Alphacool. И коробочка с аксессуарами с голограммой Alphacool. Только принт на коробке различается.



Я сказал иначе. Он не охлаждает хуже, он охлаждает жидкость с более низкой начальной температурой чем та, которая достаётся на входе первому раду. И это соответствует действительности по направлению потока и расположению радов.



Есть, все датчики калиброваны в стакане с контрольным термометром, точность показаний которого 0,1 градуса также подтверждена контрольными замерами.



У меня нет 500-ваттных грелок в системе. Что докажет более сильный прогрев? Дельты ожидаемо вырастут и всё.
Это не неэффективная система, которой удвоение радиаторного пространства скинуло всего 60% дельты. Это ошибочный тезис что дельта будет идеально скалироваться от роста пространства радиаторов. Не будет, в моём случае скалировалась на 60% при росте радиаторов на 100%. При росте радиаторов на 35%, как в случае чела выше, будет дай бог 20%, и то у меня нет уверенности что вычислять относительное уменьшение дельты в процентах вообще корректный подход.
