zagspb
ничего криминального на фото, они всегда такими были (ну по крайней мере первый раз вживую DDC я увидел в 2009, когда собирал первый контур)
идеального ровного слоя лака тож никогда на них не видел - всегда в таком виде, но поверь этого достаточно, к тому же он не растворяется, по крайней мере известными/доступными мне расворителями

чтобы разглядеть пайку - нужно отпаивать катушки (все средние контакты), тоже ничего особого там, всё стандартно, проблема там не в пайке
у DDC выход из строя электроники оч. частое явление, к сожалению, всё дело в самой электронике/схеме. КАК нужно делать плату и электронику можно подглядеть у DIYINHK - минимум элементов, максимум надёжности + качественный теплоотвод. У оригинальной платы теплоотвод предусмотрен через оч. толстый слой лака на катушки, что ессесно невероятный бред, т.к. во первых не всегда греющиеся элементы полностью приклеены к ним лаком (часть висит в воздухе), во вторых об эффективности теплоотвода такого даже у приклеенных полностью можно не говорить. Вот поэтому от перегрева оч. часто дохнут эти самые греющиеся элементы. Выход из строя одного как правило можно не заметить, а 2-х и более - помпа будет стартовать через раз или только с ручной подачи.

D5 такими болезнями не страдает, теплоотвод грамотно организован - всё отводится на металическую чашку, через которую постоянно проходит вода, плата маленькая, элементов минимум.

Даже если один ключ просто сгорит - не будет работать треть обмоток. Так что вряд ли она больше стартанет...
Я решил проблему перегрева так:
#77#77

Вот все знают о проблемах ддс и всё равно покупают и "обрабатывают после сборки напильником". Зачем???

Dimentoza Напор выше, компактней. Да и проблема не поголовная, возникает лишь при определенных условиях.

А разве обороты помпы нельзя регулировать реобасом?

Реобасом можно, а вот той неведомой зверюшкой, что в твоем корпусе стоит - нет.

Вы в этом уверены?

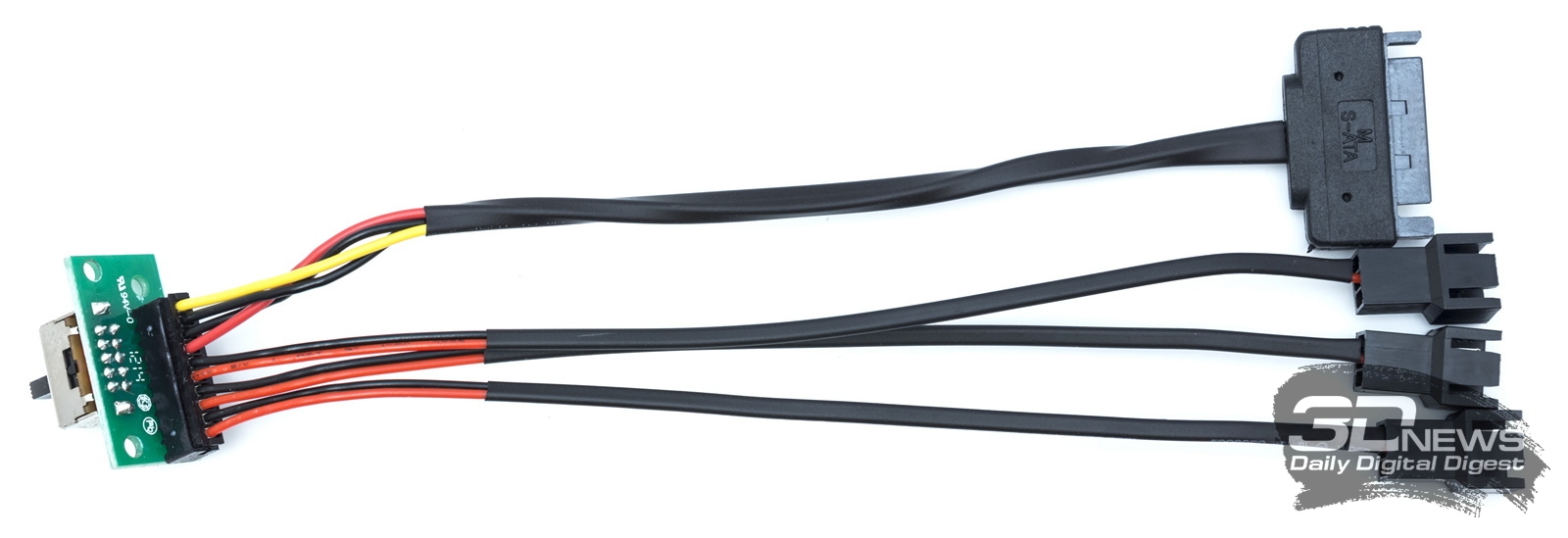

А чем технически фиговаина из корусов fractal отличается от простейшего реобаса? Или для управления помпой нужен какой-то особенный модный реобас?

Спасибо за ответы.

Будьте любезны предоставить тех.документацию на эту фиговину(Fan controller)... ))
Какую помпы собрались регулировать..?
А вот апосля МЫ дадим вам ТОЧНЫЙ ответ на ваш вопрос относительно Pump controller... ))

Схему ее в студию и сразу получишь ответ - я инженер электроник, а не игрок на "Игровые приставки (в тч ретро) и игрухи к ним"

Смешно)) Вопросы? =)

Хитрый John™ [USSR]
Вах-Вах... Дык этож... Гыыыыыы... Далее вопросов быть не может..! ))

Греется эта фиговина даже на вентиля. Народ отписывался

nag77 А чему там греться-то? Я про напряжения и ступенчатую регулировку. Для помп не пойдет в любом случае, даже если на реализацию не смотреть:
#77

Мега реобас


Регулировать обороты помпы нужно по средствам ШИМ(контроллера), она же PWM а не по средствам изминения напряжения

Трех позиционый ползунок сделанный хуже чем в детских китайских машинках? Я бы не рискнул помпу на него вешать да и разве помпа у вас во всем диапазоне без вибрации? Мне проще было один раз варио настроить и забыть

Трех позиционный переключатель подключает или вентили напрямую (так действительно греться нечему) или через резисторы двух номиналов. Вот они то как раз и греются и тем сильнее, чем больше вентилей на них висит.
Если кого то интересует 4-х канальный ШИМ контроллер с цифровой индикацией и почти задаром, то советую ознакомиться - http://www.ebay.com/itm/12V-Digital-PWM ... 6240894198

Я думаю что там плата сделана таким образом, что ползунок просто замыкает контакты с молекса на 12 и 7 вольт. Нечему там греться.

Добрый день уважаемые! Приобрёл себе помпу alphacool vpp655 с PWM подключаешь к материской плате она не видит её и не регулирует обороты,в чём проблема может быть?

Нет сигнала с тахометра помпы. Ищи не контакт или не правильное соединение.
