Хитрый John™ [USSR] Подскажи пожалуйста, какие резисторы понадобится мне для :
7В из +12В для 12Вт нагрузки и 5В из +12В для 12Вт нагрузки
если можно с картинками.
Спасибо.

Да вы издеваетесь что ли? Какие нахрен резисторы?
Вот трех амперный конвертер за 52 рубля - http://www.ebay.com/itm/3A-DC-DC-Conver ... 6589908695
Подключаешь к 12 вольтам и подстроечным резистором выставляешь на выходе, сколько надо.
Вместо подстроечника можно припаять обычный переменный резистор и вывести его в удобное место для регулировки.
И да, горячо любимые картинки присутствуют

Хитрый John™ [USSR] Понял. Отпало.

Картинки супер.
А зачем 4-и контакта на вход и на выход?

Зачем вам понадобились такие напряжения?

Если для регулирование скорости помпы с помощью изменения напряжения питания?
Лучше изменяйте скорость с помощью изменения частоты питания(по средствам Шим контролера(PWM))

Для регулировки трех вертушек от терморегулятора такой(youtube) который будет включать элемент пельтье и эти вертушки.

Добавлено спустя 2 минуты 31 секунду:

А можно в картинках или реальном железе.

Для удобства они попарно запараллелены.
Ведь ко входу и выходу можно и вольтметры подключать (или две нагрузки и т.д. - штуковина ведь универсальная и много где может пригодится).

Добавлено спустя 2 минуты 33 секунды:

Это для инкубатора, цыплят выводить

Ок.
все строго по правилам - только СВО.

Комментатор видео хорошо отозвался -китайское качество подвального производства)

dima 44 ОК. Заинтересовало, а какие провода (цвет) подключать к 4 пин вертушке.

Никакие. У этого регулятора нет ШИМ выхода. ШИМ внутри, точно так же как и у того, что мною выше был предложен за 52 рубля.

CrownA Спасибо. Закрыто.

Да не за что. Я в свое время тоже практически начал лепить свой контроллер СВО и датчик протока на разнице давлений.
Но появились чуть позже аквовские mps 200, 400 на том же принципе и я понял, что в одиночку я просто не смогу с фирмой тягаться.
Так что если хочешь сделать все правильно, то от специализированного контроллера (к примеру аквовского) никуда не денешься, тем более, что он не только вентиляторами рулит, но и помпами, подсветкой, да и практически всем.

Моё предложение было для Трёх пинового варианта

Чёрный и красный провод (это питание)подключили бы к Шим
а жёлтый (датчик оборотов)- если нужен мониторинг оборотов через комп то можно было бы его зацепить на мать в сис фан

Шикарный контролер,спору нет. Меня его цена только пугает.

А по моему нормально -

CrownA Ну, это уже не 300 $
я к этому приду .

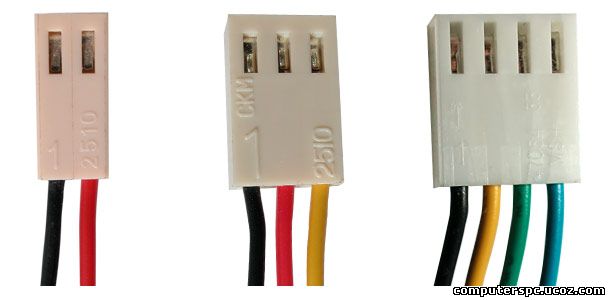

Ну если всё таки вы захотели подключить свои (4-ох пиновые) вентиляторы к [ этому ШИМу] то следуя цветности по фото

То чёрный и жёлтый провод ( вашего 4-ох пинового разъёма)подключите к выходу ШИМа.
а зелёный(датчик оборотов) при желании мониторинга оборотов -можно покключить на мать к сис фан

dima 44 Как я понял, это та-же регулировка оборотов посредством изменения вольтажа.

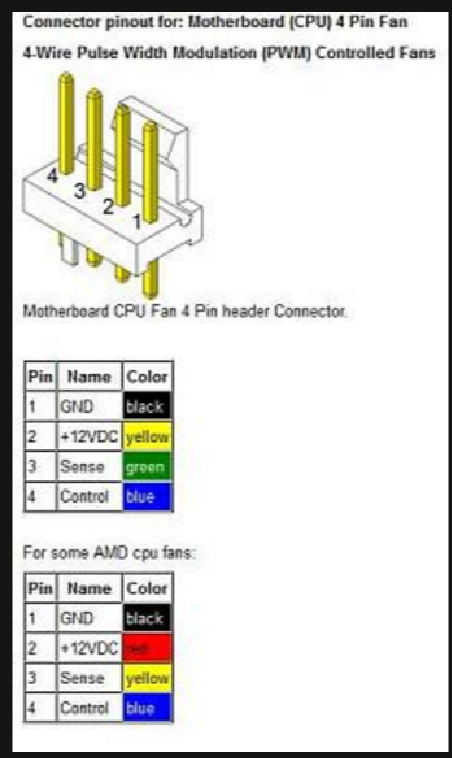

Материнка регулирует обороты по 4-му (синему)проводу не занижая напряжения.

Такой шим не нашол. В итоге остановился на этом.
В идеале нужен с USB (чтоб регулировать программно)и подключенным через термостат
