Тема для выбора и обсуждения специализированных радиаторов для СЖО. Вопросы по самостоятельному изготовлению радиаторов а также переделке других видов под СЖО обсуждаются в отдельных темах:
СЖО. Пассивная батарея охлаждения вместо радиатора
СЖО. Вынос радиатора на балкон
СЖО. Изготовление самодельного радиатора
СЖО. Использование автомобильных радиаторов

Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Важно:
Прежде чем задать вопрос - воспользуйтесь поиском и обязательно прочитайте первое сообщение темы и хотя бы несколько последних страниц, если тема большая: возможно, ответ на ваш вопрос уже есть в теме или в материалах по ссылкам из первого сообщения.

Ссылки на информацию:
Посадочные и габаритные размеры для 1х120, 2х120, 3х120 и 4х120 радиаторов фирмы aquatuning.
Таблица производительности 480-х радиаторов при различных оборотах вентиляторов.
Рассеиваемая мощность при приемлемом уровне обдува очень приближенно составляет 100Вт для 120-ой секции и 150 для 140-ой. По FPI радиаторы можно сравнивать только с оглядкой на их толщину и интенсивность обдува.
Пример того, как более плотные радиаторы сперва проигрывают по дельте, но при увеличении отводимой мощности/улучшении обдува выходят на первые места.

Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.

tonygks
8 дельта с 3 радиаторами, плюс на основном радиаторе Пуш-Пул. Я и пишу, с одним 420 радом в пуш пуле была дельта 11 на 800 оборотах.
Все измерения 100% верные.

Так он же теплопакет квартирным электросчётчиком измеряет, поэтому и 450

Уверен, что нет. Но не будем вас разубеждать. Температуры все равно отличные.

Да ну! А расскажи-ка нам, чем измеряешь тепловую мощность, рассеиваемую радиатором? На глазок что ли?
А температуры чем измеряешь? Давай-ка просвети, каким измерительным инструментом пользуешься и я докажу, что твои измерения гроша ломанного не стоят.

Ну чо там про новую мору слышно, а то уже сил нет ждать, сорвусь, закажу старую, хочу те вертушки эпические опробовать 200 которые 1200 умеют
Прошлым летом водица до 40 скакнула, полагаю этим летом с новым видаком который будет охлаждаться с двух сторон и добавлением врм матери 40 это будет обыденной температурой, а не исключением

они на руках то есть у тебя или только картинки на сайте, которые могут оказаться "ой, мы ошиблись?

Frost так я у него и спросил есть у него на руках или это ошиблись
Они же фотки попы постят, нафиг им rpm фотошопить

Пока молчит

bomber91 ты лучше напиши в Ноктуа на почту, задай вопрос, что за зверя они продают. Они за 1-2 дня отвечают.
З.Ы. Тут тоже есть небольшое обсуждение https://www.reddit.com/r/Noctua/comment ... pwm_specs/

Этому обсуждению 8 месяцев уже :)
Какой смысл им писать? Если такое действительно существует, то купить мы их сможем не раньше, чем они появятся на сайте.

мне ватеркул ответил что да есть такие пропеллеры что да 1200 оборотов, но у меня не хватило терпения ждать ответа, посему пропеллеры были вышвырнуты из корзины, и заказ был оформлен без них, причем заказ был собран и отправлен в течении 40- с чем то минут, тем же вечером оформил обычные 800 оборотистые черные у самой ноктуа, а
только на следующий день ватркул разродился ответом
ну я так подумал, что мне ради этих 1200 оборотистых надо будет еще один дополнительный кабель с pwm на 7 метров бросать, и подзабил, хотя вертушки определенно интересные
судя по описанию это лимитированная серия, без ретейл упаковки\аксессуаров , которая исчезнет так же внезапно как и появилась

А я только что Noctua написал :) Посмотрим, что ответят. Frost, я расскажу, как ответ придёт.

там про переписку с ноктуа написано, которую я не стал переводить. вот и всё.

Тесты проводились с закрытой боковой крышкой или открытой?
Можете сделать такой же тест только без верхнего рада?
Просто отключите вентиляторы на верхнем раде.

У новых альфакуловских радиаторов есть бумажка внутри, типа Quick start guide. Если не ошибаюсь, там рекомендуют промыть радиатор дистиллированной водой. Можно, конечно, ему серьёзную мойку устроить, но лично я не стал.

Добавлено спустя 1 минуту 42 секунды:


Я так раньше и водоблоки мыл если лень разбирать было )

Добавлено спустя 2 минуты 38 секунд:


Эффект весьма хорош учитывая что верхний рад продувается воздухом из корпуса, который нагрет фронтальным и нижним радами
Если бы все дышали свежим, эффект был бы выше.

Добавлено спустя 1 час 3 минуты 39 секунд:


Я тоже подозреваю что он если не греет воду, но вносит минимальный вклад в общую теплоотдачу ) Но эксперимент не будет чистым, отключение вентилей ухудшит удаление нагретого воздуха из контура.

Зато максимально реальным в его условиях использования
Как же им дышать обоим свежим воздухом если они внутри, да ещё и греют друг дружку

Вот и мне тоже так думается,конечно при отключении вентиляторов будет не совсем то,но всё же....
Эти 3° выигрыша принёс я думаю нижний радиатор.

Тесты проводились с закрытой боковой крышкой.
Термодатчики используются комплектные к материнке Apex XII, проводки с капелькой на конце. Откалиброваны и подобраны производителем специально под встроенный контроллер этой материнской платы. Все три датчика показывают одинаковую и правильную температуру (сравнил с градусниками), герметичны, подходят для измерения температуры как воды так и воздуха.
Датчики показывают только целые значения, без десятых долей.
Подключаются к разъемам на материнской плате Water Out, и Thermal Sensor (под Air In), мониторинг значений выведен в HwInfo, так же можно наблюдать значения в утилите Asus Ai Suite.
Датчик температуры Water Out разместил внутри шланга на выходе нижнего 140 радиатора.
Датчик Air In размещен впереди корпуса, под меш панелью перед средним Push вентилем, обдувающим 420ку.
Отключение 2/3 выдувных вентиляторов, как и сам радик с высоким FPI оставленный как препятствие - сильно снизит выдув из корпуса, в нем создастся положительное давление, и вдувным вентилям будет сложнее загонять вохдух внутрь, что снизит эффективность обдува вдувных радиаторов.
Я если честно по отдельности не сравнивал как какой радик влияет на эти 3 градуса, собрал сразу контур, но думаю примерно 1,5 дает верхний, и 1,5 нижний. Либо 2 верхний и 1 нижний. Может потом ради спортивного интереса уберу нижний из контура и посмотрю на изменение дельты. Стоит иметь в виду, что если убрать нижний из контура - в корпусе на его месте появится 140ка, разбавляющая свежим воздухом выхлоп переднего радиатора, что в свою очередь увеличит эффективность верхнего 280.
Если тут у кого то сомнения что верхний радиатор вообще в принципе имеет смысл - странно, это ведь классическое решение, большинство сборок так и делают - 360 например спереди на вдув и 360 сверху на выдув. И это работает. Ведь температура воздуха, выдуваемая из радиатора сжо всегда ниже чем температура воды в контуре. Скажу больше, я тут протестировал - разворот верхнего 280 на вдув - сделало дельту на 1-2 градуса хуже. Судя по всему как описал выше - из за создания положительного давления - 9 вентилей вдув и 1 выдув. Так что верхний рад должен дуть наверх, как и принято.
Провел более тщательное тестирование на различных оборотах и вписал все в 2 сводные таблицы.
#77

Так оно и будет,потому что не соблюдается правило,сколько воздуха входит столько и должно вытягиваться.

И всё таки хотелось бы увидеть тест с отключенными только двумя верхними радиаторными вентиляторами,можно с открытой крышкой что бы в корпусе не создавалось положительное давление.

История настолько прекрасна что верится, мягко говоря, никак )
Не калиброваны и не подобраны они никак. Стандартные 10к термопары. Какая-то калибровка возможна в софте, но как вообще можно говорить о калибровке если мультиконтроллер материнки наружу отдаёт лишь целые значения (а вовсе не датчики так показывают)? Не отвечайте, это риторический вопрос. Итог - погрешность всех ваших измерений до 2,0 градусов.



Ваше рвение было бы достойно более эффективного применения. По измерениям есть несколько замечаний по существу:

1. Температура "Room" может что-то объяснить лишь домохозяйкам. В реале у корпуса есть воздухозабор(воздухозаборы) и температура на них отличается, более того - она отличается в зависимости в том числе от режима работы системы, т.к. какой бы ни была температура Room, корпус выбрасывает подогретый воздух и тем самым греет его вокруг себя.

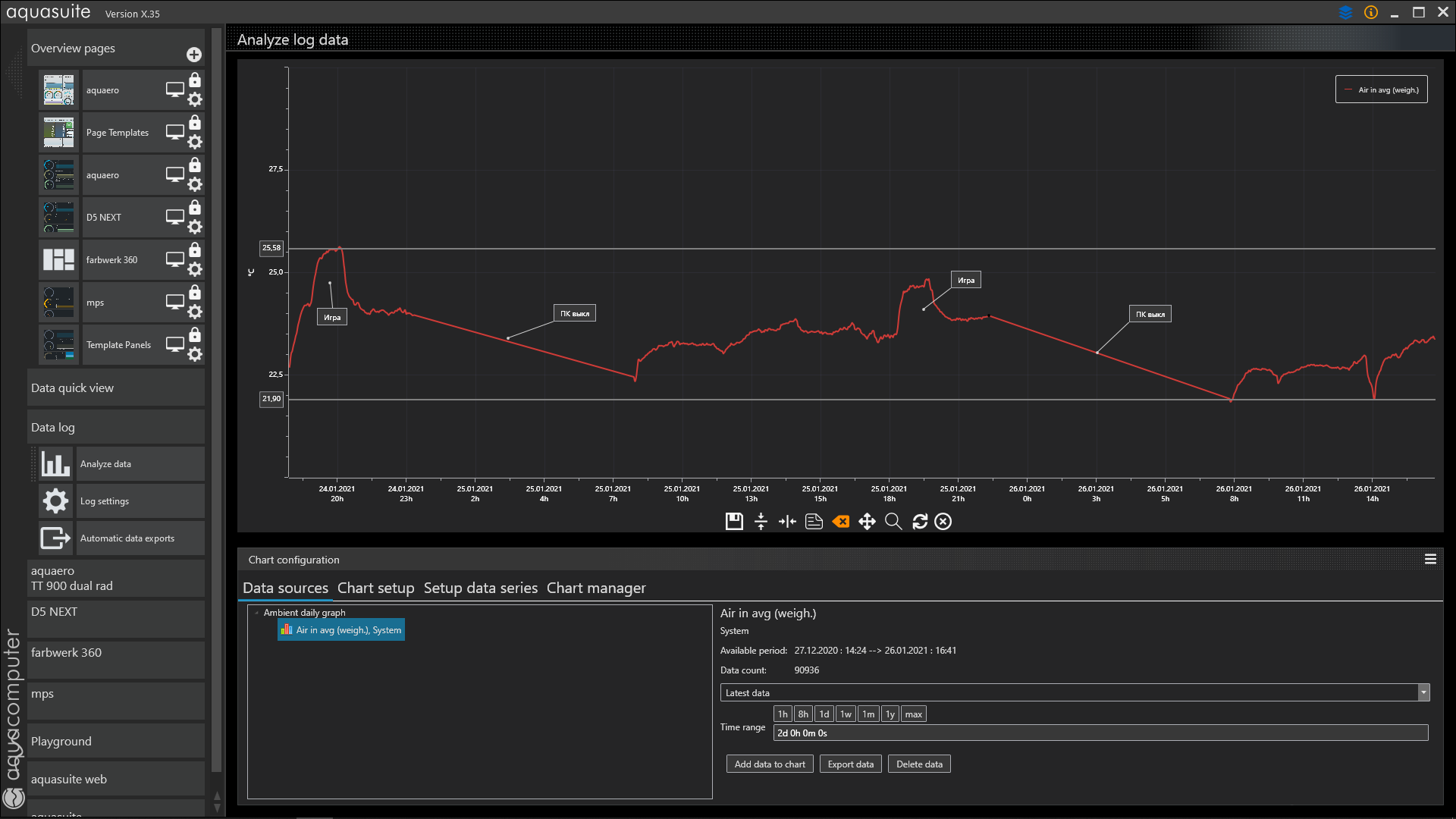

Вот для примера как в реальности выглядит та температура которую вы у себя не заморачиваясь прописали одинаковой. Аргументировано реальными данными, это лог моего Air in используемого для расчета дельт. И в моём случае все датчики (показывающие до сотых значений) предварительно калибровались и впоследствии проверялись чувствительным и весьма точным термометром с погрешностью 0,1С.



Кроме того, даже если измерять именно комнатную с достаточной точностью, то измерение в 10 точках комнаты покажет 10 разных температур. У меня есть фото замеров в одной точке но на разной высоте - разброс 1,9 градуса. Метр влево - минус полградуса, ещё метр влево - плюс полтора. Поэтому, повторюсь, температура Room это значение которым в измерениях только домохозяйки оперируют. В термических измерениях наших систем, необходимо мерять Air in. Если воздухозаборы разные, то учитывать их удельный вес. К примеру, моя величина лог которой на графике выше, замерена по 4 датчикам, расположенным на двух главных воздухозаборах. Воздухозаборы по размерам и устройству одинаковые, поэтому имеют равный удельный вес при расчёте среднего итогового значения.

2. "Ведь температура воздуха, выдуваемая из радиатора сжо всегда ниже чем температура воды в контуре." Вовсе нет, будь у вас более точные измерительные инструменты, могли бы убедиться что воздух после нормально "продутого" радиатора спокойно догревается до температуры жидкости в нём. А если не догревается, это повод задуматься о том что "продувка" радиатора недостаточна.

3. Я выше предлагал простой эксперимент как хотя бы примерно оценить эффективность верхнего рада. Надо сравнить Air in в верхний рад и температуру жижи в нём (ну или хотя бы просто температуру жижи), естественно в нагрузке. И весьма вероятна ситуация что Air in в верхний рад, там под крышей корпуса, будет равен или выше жидкости. Это будет означать, что верхний рад не работает на охлаждение, а греет воду.

Добавлено спустя 36 минут 16 секунд:

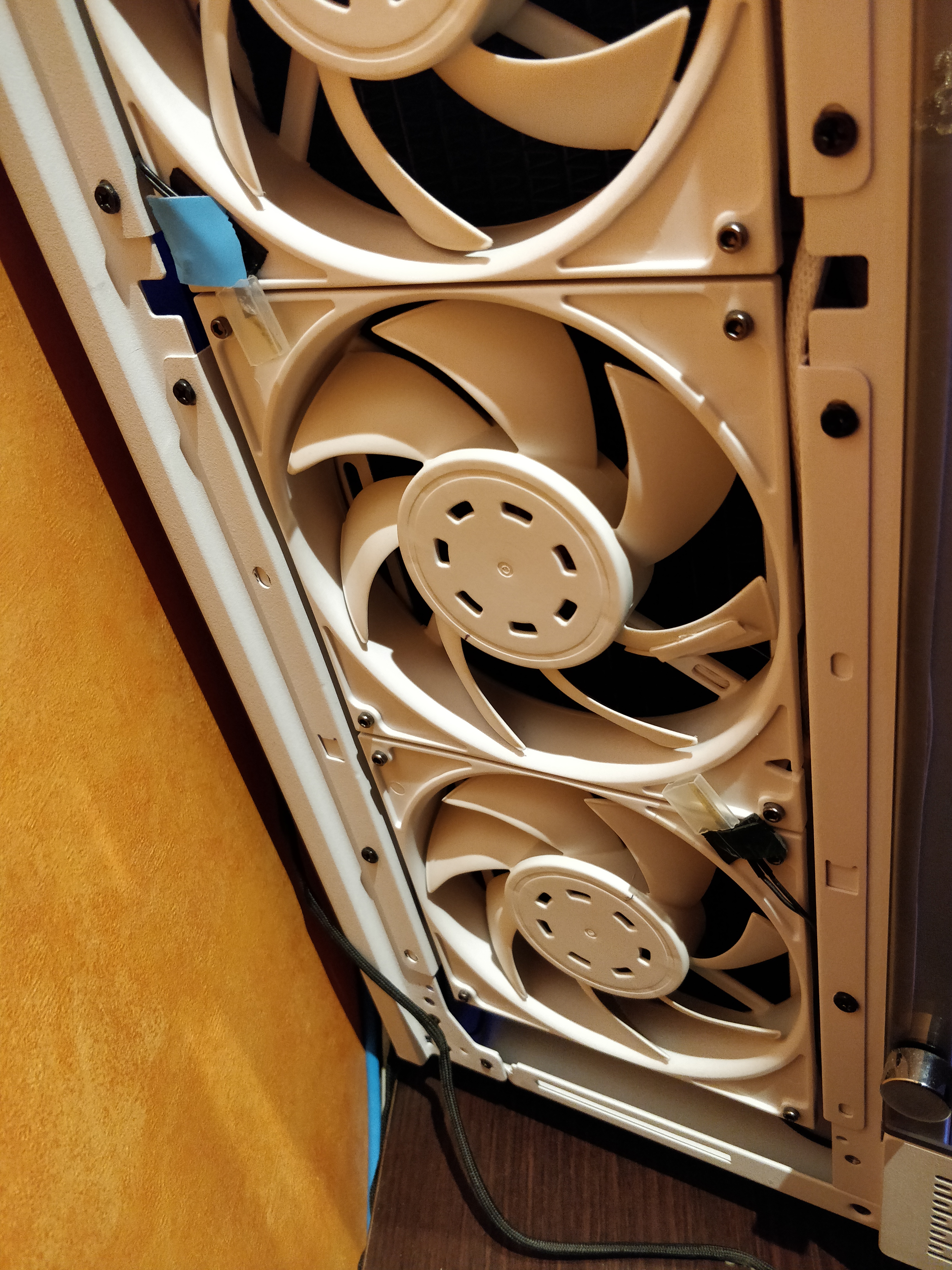

В своё время экспериментировал с расположением воздушных датчиков, выяснил что всё же им очень желательно находиться не в сечении рамки вентиляторов (иначе показания едут в зависимости от оборотов и вообще работы вентилятора, что не подтверждается внешним контрольным термометром в этой точке), во вторых "одёжка", у меня силиконовые трубки от IP67 светодиодной ленты надеты - также помогают датчикам менее резко реагировать на дуновения (ну и программные средства сглаживания показаний, как без них).

Решил всё таки купить еще и корпус новый.
Fractal Design Meshify 2.
Есть радиаторы 240мм и 360мм (nemesis gts, если важно) , пока идея разместить 240мм на дне с вентиляторами на вдув, а 360 на крыше на выдув. При этом всю переднюю панель заполнить 140мм вентиляторами просто на вдув. По идее таким образом достаточно свежего воздуха будет поступать для эффективной работы верхнего радиатора?
Вторая мысля сделать спереди и сверху радиаторы на выдув, а задувать воздух в корпус вертушками снизу и сзади.
Когда нибудь в этот корпус пойдёт жирдяй SR2 360 но сейчас хочется обойтись тем что есть на руках.
