Тема для выбора и обсуждения специализированных радиаторов для СЖО. Вопросы по самостоятельному изготовлению радиаторов а также переделке других видов под СЖО обсуждаются в отдельных темах:
СЖО. Пассивная батарея охлаждения вместо радиатора
СЖО. Вынос радиатора на балкон
СЖО. Изготовление самодельного радиатора
СЖО. Использование автомобильных радиаторов

Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Важно:
Прежде чем задать вопрос - воспользуйтесь поиском и обязательно прочитайте первое сообщение темы и хотя бы несколько последних страниц, если тема большая: возможно, ответ на ваш вопрос уже есть в теме или в материалах по ссылкам из первого сообщения.

Ссылки на информацию:
Посадочные и габаритные размеры для 1х120, 2х120, 3х120 и 4х120 радиаторов фирмы aquatuning.
Таблица производительности 480-х радиаторов при различных оборотах вентиляторов.
Рассеиваемая мощность при приемлемом уровне обдува очень приближенно составляет 100Вт для 120-ой секции и 150 для 140-ой. По FPI радиаторы можно сравнивать только с оглядкой на их толщину и интенсивность обдува.
Пример того, как более плотные радиаторы сперва проигрывают по дельте, но при увеличении отводимой мощности/улучшении обдува выходят на первые места.

Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.

Нет. Если вода будет подаваться/забираться в нижней части комбореза, то при открытии крышки резервуара никуда вода не польется(вне зависимости от того где что находится). Нюансы возникают когда через верхнюю крышку резервуара делают подачу воды.

tonygks
Там клапан какой-то в резервуаре? При первой заливке с открытой крышкой резервуара не потечет через верх?

Вовсе нет. При работающей помпе можно вообще крышку снять и ничего не польётся, при выключенной не открывать, если рез находится не в самой верхней точке. А так можно его расположить хоть под радиатором, главное чтобы в помпу всегда поступала жидкость,сверху или сбоку, по барабану.

Добавлено спустя 4 минуты 10 секунд:

заливать не обязательно именно через резервуар, можно через свободный верхний порт радиатора, и так намного удобнее.

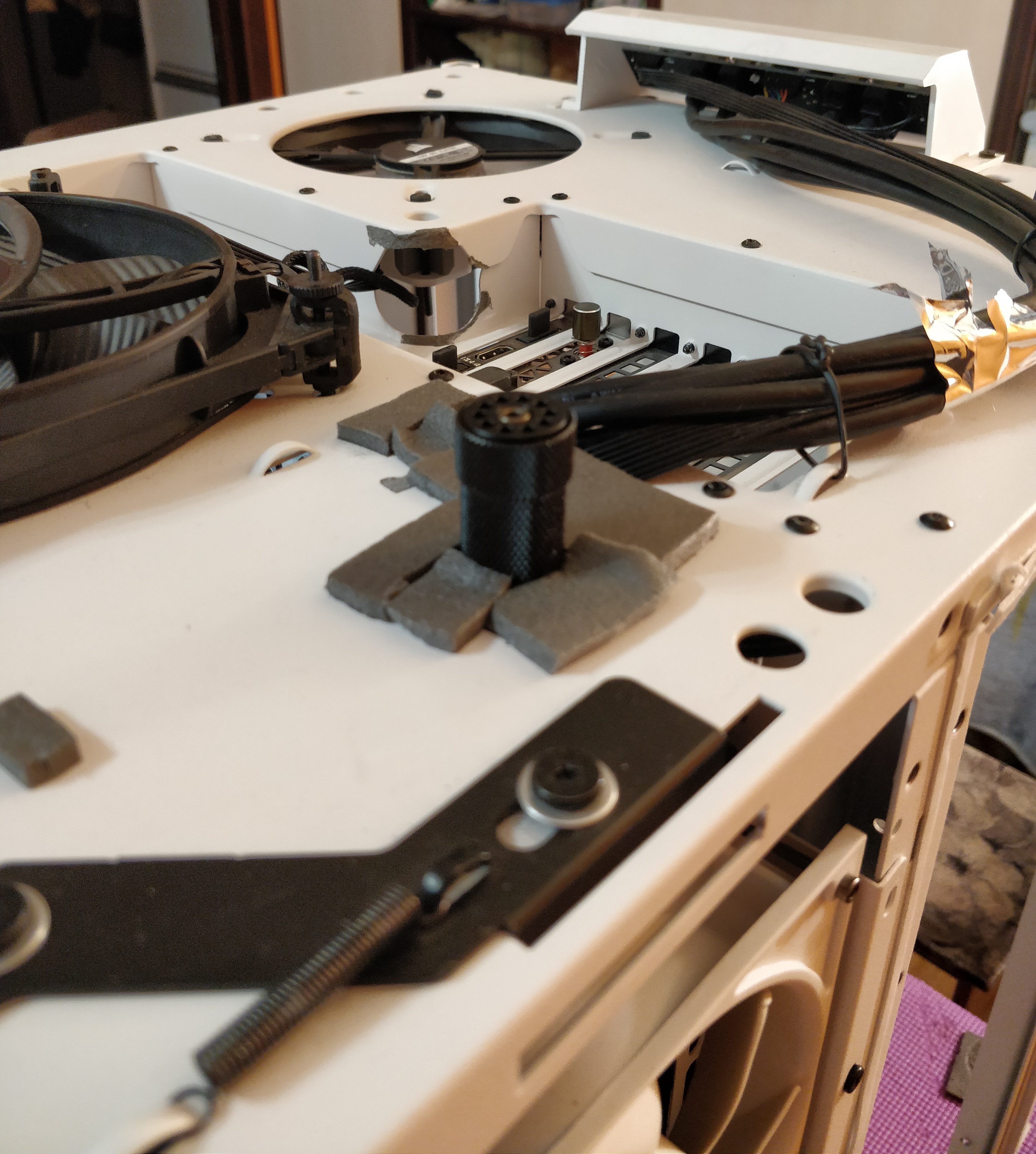

Например так как у меня ]

Я так понял, крышку на резе открыть, и через верх радиатора лить пока резервуар не заполнится, потом закрыть и доливать дальше?
Ладно, разберусь в процессе. Кабель питания для помпы ещё не нашел.
Спасибо.

Не потечет.
1. Льете жидкость в резервуар, пока она не будет выше середины.
2. Включаете помпу.
3. Льете жидкость в резервуар, чтобы она там не кончилась. Но и следите, чтобы не перелить через вверх, когда контур будет заполнен.

Если не уверены, что получится все быстро делать, то можно включать помпу на несколько секунд пока она не прокачает жидкость дальше в контур. Потом снова долить в резервуар - включить помпу на несколько секунд. И так повторять пока не заполните. Главное чтобы помпа не работала на сухую(несколько секунд ей вреда не причинят).
Крышку реза в этом случае можно совсем не закрывать(если он заполнен не под горлышко) - оттуда никуда ничего не убежит.

Смысла в специальном заливочном порте при таком расположении резервуара я не вижу. Воронку можно без каких либо проблем и препятствий вставить в резервуар и лить воду.

roccat как раз крышку в этом случае открывать не надо, резервуар и так заполнится самотёком. Как рез наполнился, кратковременно включаете помпу, чтобы жижу дальше по системе разогнало и следите, чтобы резервуар при работающей помпе не опустел, помпу выключили, опять сверху долили и по новой, пока вся система не заполнится. Потом закрыли порт на радиаторе и начинаем выгонять воздух из потаённых уголков.

А что на помпе не заменил толстую силиконовую прокладку на тонкую? Толстая она для случаев когда помпа монтируется этой поверхностью (днищем) куда-то.

Добавлено спустя 3 минуты 33 секунды:


Да, заправка облегчилась значительно когда организовал на одном из верхних портов трубку выполняющую роль филлпорта. Практически за одну итерацию заполняется почти весь контур

А кто подскажет пара Black Ice Nemesis 360GTS нормально вытянут 10700 и 3080-3090 с вертушками не на 2000 RPM, а так чтобы 800RPM? Тихо в общем хочется.
И если 6 секций нормально, то напомните, D5 нормально или DDC брать?
Когда-то давно была мора420 и после еще три по 420 в 60мм толщину, там то конечно было тихо 500 оборотов всё.
Изначально хотел 280+420 (вертушки все на 140), но в Phanteks P500A могут не влезть, а новый корпус не хочу.

Если хочется тихо, то не стоит наверное брать gts. Больно высокое сопротивление у них. Для 1 помпы будет тяжеловато или громко. Alphacool 360-420 45xt какие-нибудь или т.п.

А так на таких оборотах справятся, но не супер холодно будет. До 50 всего скорее на гпу будет.

С точностью до наоборот же.

Добавлено спустя 3 минуты 48 секунд:

тоже весьма странное утверждение - то ли мысль не до конца до меня доехала, то ли ерунда какая-то написана.

Добавлено спустя 12 минут 23 секунды:

оценка теплорассеивания = 5ВТ/градус дельты на секцию, вот и посчитай для своего железа сколько будет дельта и хватит ли её. На глаз и грубо = 150 вт проц + 350 Вт кеч = 20 градусов дельты - хватает тык-впритык. Вообще, если хочется поточнее на икстрим ригс наверняка есть тесты этого рада.

Значит ты не в теме. k2viper всё правильно написал.
Если есть сомнения, смотришь в моём фотоальбоме последний скрин. Там все нужные температуры есть.
Воздушный датчик стоит посередине радиатора, поэтому выход воздуха холоднее воды на входе и горячее воды на выходе радиатора.

Смотришь мой фотоальбом и видишь радиатор на крыше, а резервуар намного ниже.
При работающей помпе заправочную крышку резервуара можно держать открытой.
При остановке помпы вода из открытой крышки тут же потечёт в комп. Так понятно?

Понятно, что ты придумал свою задачу и дал на неё верный ответ. В исходном обсуждении не было ни слова об открытой пробке в верхней части контура.

Елки палки. Теперь понятно. Но даже не знаю, не является ли такой подход чрезмерной оптимизацией?

Есть и он там в топе, на 800 оборотов лучше толстяков.

А как вы так считаете? 6 секций = 30Вт дельта, например в комнате 25, вода до 55 прогреется?

так же, как экстрим ригс считает. Только они берут рассеивание для радиатора при дельте в 10 градусов для трех секций, а я при дельте 1 градус для 1 секции - одно в другое переводится умножением. Если есть тесты радиатора, просто рассчитывайте из протестированных значений - в первом приближении зависимость линейная.

до 42 примерно.
25 + (350+150)/30

А как понять при каких оборотах вентиляторов?

Ну я ж не рекорды ставить, так для рендера, кодинга, игр, я помню у меня было 43 градуса на 1080ти, если с 6 секциями будет допустим 48, то я переживать не буду.

ты ж про 800 спрашивал.

берешь тесты своего радиатора при нужных оборотах вертушек. Тебе нужно теплорассеивание одного рада (пусть будет 180 вт при дельте 10 градусов на 800 об/мин), умножаешь на количество радиаторов ( 2 * 180 = 360 ватт на 10 градусов ), находишь максимальную мощность охлаждаемого железа (запускаешь двойной стресс тест или по таблице выбора БП - пусть будет 500). Решаешь пропорцию: если 360 вт = 10 градусов, то 500 вт = Х градусов ( х = 500/360 * 10 = 14 градусов). Итого, дельта вода-воздух 14 градусов. Если в комнате 25, то вода будет 39 градусов (меньше 50 - всё ОК!). Берешь тесты своего водоблока на своем проце из интернетов - тебе нужна дельта проц-жижа в стресс тесте(пусть будет 45 градусов) 45 + 39 = 84 градусов максимальная температура камня. Берешь тесты своего фуллкавера на своей карте из интернетов, нужна дельта кристалл-жижа в стресстесте (пусть будет 28 градусов) - 39 + 28 = 67 градусов максимальная температура гпу.

Примерно так - подставляешь свои циферки и имеешь оценку температур для открытого стенда при максимальной нагрузке.

Что-то неладное пишешь. Видеокарта под водой 67 градусов... У меня сейчас на воздухе 55.

Если честно, это просто нормальная работа радиатора СВО и я даже не знаю, чего там оптимизировать.
Ну впрочем можно сказать, что оптимизирована прокачка воздуха через радиатор - то есть в офисном режиме скорость вентиляторов малая и за границей слышимости, а при возрастании нагрузки плавненько так и не заметно увеличивается до почти максимальной при максимальной нагрузке.

Числа от балды пальцем в небо тыкнутые - тебе принцип расчета показали, циферки свои ставь.

Я не согласен с твоим мнением по этому вопросу. Но нужно ли спорить об этом? ТЗ разное, видимо.

Как можно было раньше собрать контур на море не разбираясь совсем в вопросе? 1080ti это не 3080/3090. У них разное потребление. И 55 на воздухе у 3090 при максимальном потреблении из коробки будет если только компьютер на улицу определить зимой.

Цифры в расчетах довольно кривые для примера были взяты.
1. Вода при таких низких оборотах нагреется на пару градусов выше чем писали при установке радиаторов в корпус. Если приток воздуха к корпусу будет плохой, то еще пару градусов к воде.
2. Дельта GPU/water будет градусов 15+ на термопасте при максимальном потреблении(без шунтов/анлим биосов и т.д.).
