Тема для выбора и обсуждения специализированных радиаторов для СЖО. Вопросы по самостоятельному изготовлению радиаторов а также переделке других видов под СЖО обсуждаются в отдельных темах:
СЖО. Пассивная батарея охлаждения вместо радиатора
СЖО. Вынос радиатора на балкон
СЖО. Изготовление самодельного радиатора
СЖО. Использование автомобильных радиаторов

Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Важно:
Прежде чем задать вопрос - воспользуйтесь поиском и обязательно прочитайте первое сообщение темы и хотя бы несколько последних страниц, если тема большая: возможно, ответ на ваш вопрос уже есть в теме или в материалах по ссылкам из первого сообщения.

Ссылки на информацию:
Посадочные и габаритные размеры для 1х120, 2х120, 3х120 и 4х120 радиаторов фирмы aquatuning.
Таблица производительности 480-х радиаторов при различных оборотах вентиляторов.
Рассеиваемая мощность при приемлемом уровне обдува очень приближенно составляет 100Вт для 120-ой секции и 150 для 140-ой. По FPI радиаторы можно сравнивать только с оглядкой на их толщину и интенсивность обдува.
Пример того, как более плотные радиаторы сперва проигрывают по дельте, но при увеличении отводимой мощности/улучшении обдува выходят на первые места.

Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.

d3ma
120-ка... две вертушки "бутербродом" на 2700 об/мин (только для теста, в обычном режиме на 1250+ об/мин работают)... 660W... угу.
PS: -10С - это не мороз, так... прохлада :)

aggression интересно провести похожий эксперимент в нормальных комнатных условиях.
А то все гонятся за морами, а тут 120ка тянет 600Вт

aggression это ради эксперимента или другого радика нет?

Frost
другого нет :)

d3ma
уже проводил, при 900 об/мин отводил с напрягом ~270-280W, 230-250W ближе к реальности.

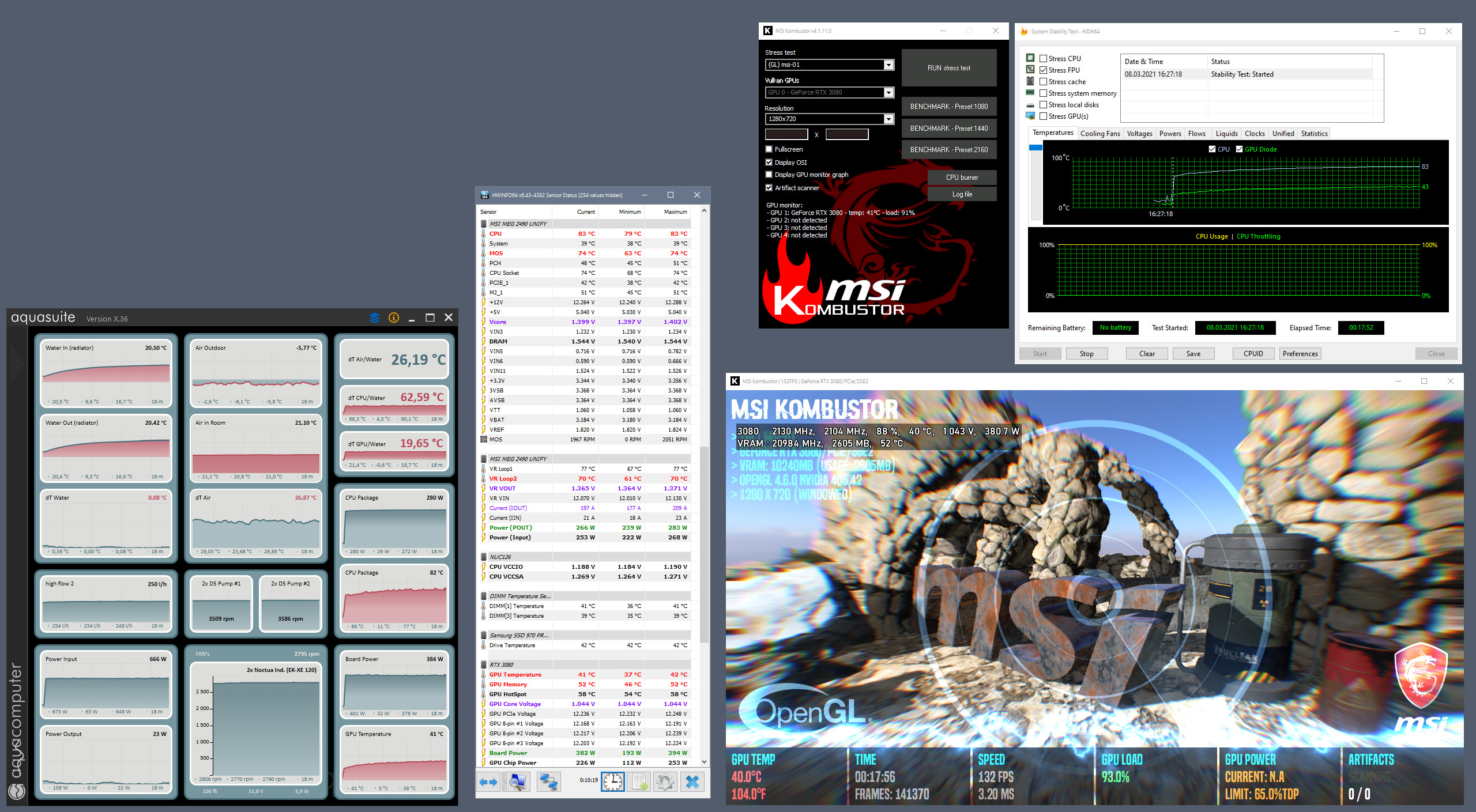

UPD1: расширенный скрин к 660W... рост теплоносителя продолжался уже менее агрессивно... 500-600W при макс. оборотах реально удержать, в более щадящем режиме - 450-500W, имхо.

UPD2: первая проверка пройдена (майнинг, нон-стоп 34+ ч.), ждем -25С... температуры периферии и теплоносителя на односекционнике сравнялись с показаниями МО-RА3 360, дельта интригует ;)

С жидким азотом ещё интересней бы была.

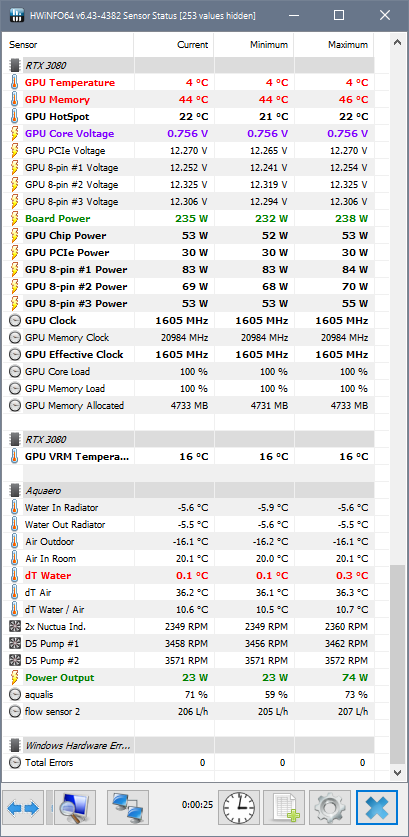

aggression я ж спрашивал температуры в нормальном режиме, в комнате, а ты снова скрины делаешь где за окном -16 и видеокарта 4° греется, зачем мне знать как справиться 120ка при таком морозе, там и на воздухе будет хорошо

так я дал ответ, вроде как, не?.. вот тут пара картинок есть.

CrownA

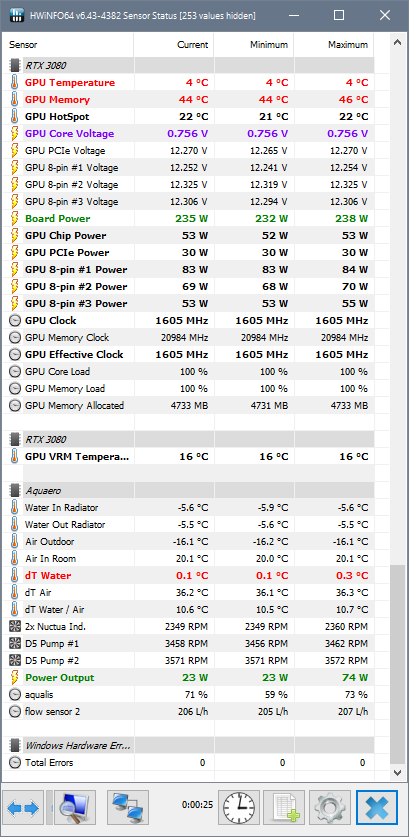

в минусах? :))) ... на МО-RA3 при таких раскладах, обычно дельта в 0,50-0,60С... почему так?

Сравни длину трубы у одного радиатора и у другого. Короче труба - меньше охлаждение - меньше дельта.

CrownA
это догично, удивляет, что односекционник сравним с мо-ра при экстрим. темпах :)

Сравним в чем? С такими оборотами вертушек он бы и внутри помещения справлялся на ура при "230вт потребления".
Да и 0.1 dW это фикция. Всего скорее или термопара где то в фитинге отвалилась во время сборки контура или в таких условиях фитинг слишком сильно обдувается из окна и это портит показания.

Пробовал простую термопару на изоленту вешать на едва обдуваемый вентилятором шланг. Температура гуляет очень сильно от любого изменения забортной температуры(достаточно просто немного постоять перед вертушками и уже другие показания). И только когда обернул термопару толстым слоем "теплоизоляции" стало что-то похожее на правду. Но все равно датчик на шланге не прогревается полностью до температуры воды и очень сильно отстает по времени в показаниях(похоже нужно использовать проточник от аквы или пробку, но думаю все равно обдув вертушками даже такого датчика будет влиять на показания и высокой точности не добиться). У вас же металлические элементы обдуваются очень холодным воздухом из окна и возможно от вертушек при таких оборотах тоже перепадает.

Не, не удивляет. Чем больше дельта вода-воздух, тем эффективней охлаждение. Ну и мору ты на таких оборотах не крутишь.
При комнатных температурах всё вернётся на круги своя

Добавлено спустя 1 минуту 46 секунд:

Не дружок, это не фикция. Это просто ты не в теме.

Тебе уже сто раз поясняли - dW зависит от тепловыделения в контур и от скорости потока. 200 литров это не супер огромный поток чтобы он давал 0.1dW при таком тепловыделении. Но ты почему то всегда подвязываешь к этому значению размер радиатора и т.д.

Помню-помню, как ты разгонной пластиной днище водоблока гнул
В СВО всё просто, как 5 копеек. Голову включай хоть иногда. Тогда и термопары (на самом деле терморезисторы) отваливаться не будут
Ну и для общего развития - термопара это сплав двух металлов, выделяющих при нагреве слабую ЭДС и требующую в обязательном порядке усилителей этого напряжения. В СВО никаких термопар нет, не было и не будет. Учи матчасть!

tonygks по правильному это термосопротивление. Но в обиходе водяных и других компьютерных энтузиастов, тем не менее, часто зовётся термопарой.

Внутри помещения он и больше "выжимает" при оборотах в три раза меньше, ссылка выше.

Угу... отвалились, обдуваются и вообще их там нет :) PS: у меня проточные, если что...


Угу, GT не позволяют... хотя, когда ставил Indastrial-ы, разницы особо не заметил, по-этому и снял за ненадобностью.

Я бы их конечно по другому назвал, но если совсем ласково - то терморезисторы и датчики на их основе называют термопарами те, кто не в теме.

https://i.imgur.com/eZwSBek.png https://i.imgur.com/gwjLcru.png это они же?
Там же внутри эти датчики на основе термисторов. Хотя мне насколько помнится вы их проклеивали внутри пластиковой шайбы - поэтому я лишь предполагаю, а не утверждаю. Но 0.1 дельта может быть без нагрузки и то сильно спорно. Даже просто воздух внутри помещения нагревать наверное будет сильнее холодную воду, которая по трубкам/водоблокам бежит.

tonygks
датчики эти... ни чего не проклеивал... радиатор вынесен за пределы лоджии (благо неприхотлив и компактен), т.е. находится непосредственно в уличной среде .
