Тема предназначена для совсем "зеленых" новичков, которые слабо представляют себе, что такое СЖО, и не знают, куда обратиться и с чего начать.
Если вы новичок и не можете определиться, куда написать - вам сюда!
Тема является аналогом темы СЖО. Общие вопросы, но более "открыта" для новичков: ЖК за повторные вопросы и игнорирование поиска тут выдаваться не будут.
Здесь не наказывают даже за самые глупые вопросы, зато строго наказывают за любую агрессию в адрес новичка и ответ не по теме вопроса.
Одним словом, новички - не бойтесь, спрашивайте!
Список основных тем форума Системы Жидкостного Охлаждения находится тут.

Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.

Поздравления!

Не то слово! Ну ладно, первый, пусть. Дальше о плохом:
Насчет цветовой гаммы - в стильных проектах принято использовать только 2 цвета (на самый крайний случай 3). В остальных -цветная помойка/елка новогодняя, кому как больше нравится.
Светодиодную ленту спрятать за матовым оргстеклом/рассеивателем. Провода оплести, причесать и уложить аккуратно, а не как взрыв на макаронной фабрике.
Уголков конечно зря пожалел, поливочные шланги в огороде лежали бы более интересно. Это только то, что глаза сразу выжигает...

Нормально для первого раза. Аппетит приходит во время еды)

CrownA насчет фитов, я честно говоря изначально про слив не подумал, потом докупил что было, чтобы не тянуть со сборкой. А насчет уголков, я так понял, что их без необходимости лучше избегать, так как они режут поток. Без них никак скорее всего, когда добавлять в контур водоблок для GPU

Водяные зачастую склонны преувеличивать значимость расхода теплоносителя в контуре СВО-компьютера...
А ежели учесть Наши насосные агрегаты, уууууууу...

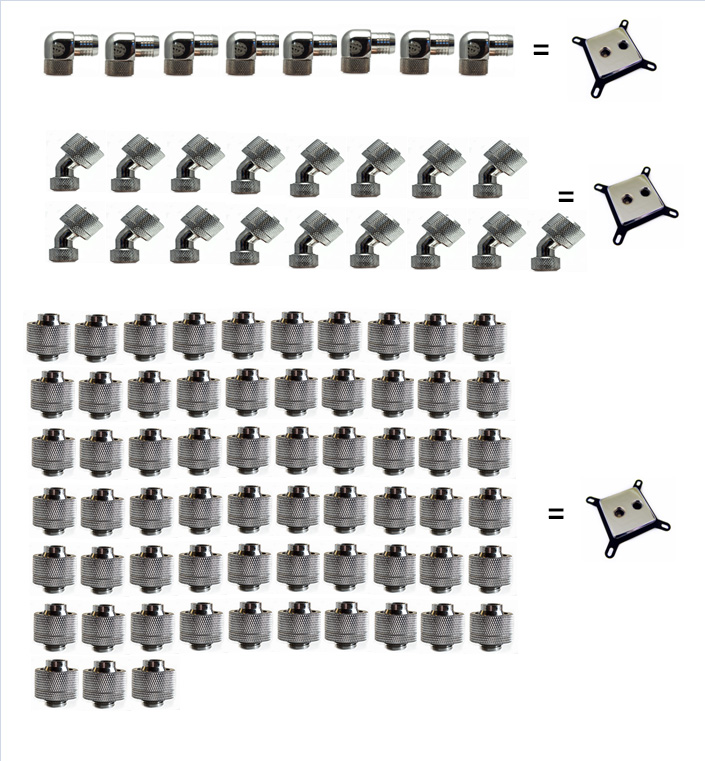

Оставлю сию картинку здесь..:

8 уголков=ватеру?

Нуууу, картинка так говорит - ВБ который с кружочками от одной потешной конторы... а уголки вааще неведома какие и от кого...
Так, что пердон - что имеем...

Видимо терматлейк. На скрине все от них

Нуууу, EKWB-жеж...

Не)
EK с рубленной по концам крепежной рамкой)

nag77

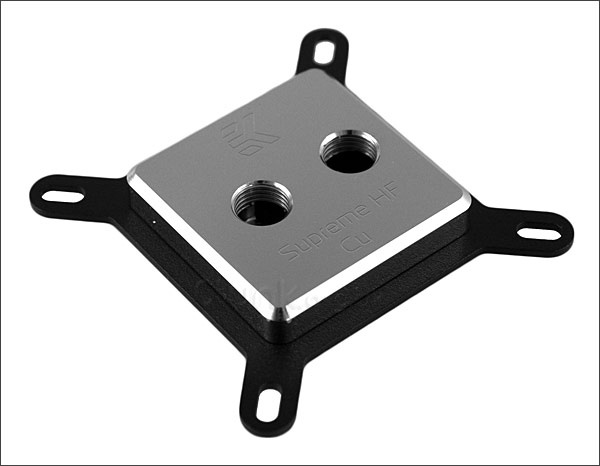

А если так...

Сдаюсь) Как то раньше HF получше свежих выглядел)

nag77

Да, как это ни печально. Еще могу добавить, что степень срезания протока сильно зависит от конструкции самого уголка. Бывают сделанные сверлением с обеих концов под 90 градусов. Такие режут сильнее всего.
Ну и чем плавнее изгиб (больше радиус), тем меньше сопротивление протоку, на картинке это наглядно видно. Ну и меньше проток - меньше сопротивление, впрочем это и так понятно.

Добавлено спустя 4 минуты 7 секунд:

Ну да, как бы первый блин и т.д.... в следующий раз учтешь.
Самое главное - прочувствуешь, что оно такое и поймешь, что тебе действительно в следующей сборке понадобится.

Вот они то как раз и засверлены с обеих сторон под 90 градусов (на чертеже это прекрасно видно) и режут проток по максимуму.

Угу, совершенно в дырдочку - вскользь упомянул о сим факте...

Я уже говорил, повторюсь - без указания условий, при которых этот замер имел место (напор/расход, ГДС остального контура, длина и диаметр шлангов, и самое важное - диаметр этих самых фиттингов) эта картинка позволяет лишь примерно оценить соотношение резистивности самих этих фиттингов: 90* примерно вдвое хуже 45*, а те примерно в 4 раза хуже одного прямого. И не более. То есть это абсолютно не значит, что при установке в контур 8 угловых 90* расход уменьшится так же, как и при добавлении одного МК-ватера.

Хитрый John Дык ведь ни кто не против и даже больше..:

Это как те же самые ФантазИйные 100Вт на одну секцию радиатора форм-фактора 120х120 --- лишь Очень-Очень-Очень примерное значение без учёта чего-либо...
Оставлю ЭТО здесь..:

Именно так. Поэтому мой составной из двух 45 градусных, 90 градусный уголок намного меньше режет проток, чем одинарный 90 градусный (на котором воронка стоит).

#77

Конечно если не учитывать того, что черный уголок совсем не режет проток, так как протока там нет вообще
И по хорошему на картинке 45 градусных уголков надо бы поставить не в два, а в четыре раза больше, чтобы оно более походило на правду.
Тот, кто рисовал картинку, не учел увеличившегося радиуса уголка. Я учел
