Тема для выбора и обсуждения специализированных радиаторов для СЖО. Вопросы по самостоятельному изготовлению радиаторов а также переделке других видов под СЖО обсуждаются в отдельных темах:
СЖО. Пассивная батарея охлаждения вместо радиатора
СЖО. Вынос радиатора на балкон
СЖО. Изготовление самодельного радиатора
СЖО. Использование автомобильных радиаторов

Список основных тем форума Системы Жидкостного Охлаждения находится тут.
Важно:
Прежде чем задать вопрос - воспользуйтесь поиском и обязательно прочитайте первое сообщение темы и хотя бы несколько последних страниц, если тема большая: возможно, ответ на ваш вопрос уже есть в теме или в материалах по ссылкам из первого сообщения.

Ссылки на информацию:
Посадочные и габаритные размеры для 1х120, 2х120, 3х120 и 4х120 радиаторов фирмы aquatuning.
Таблица производительности 480-х радиаторов при различных оборотах вентиляторов.
Рассеиваемая мощность при приемлемом уровне обдува очень приближенно составляет 100Вт для 120-ой секции и 150 для 140-ой. По FPI радиаторы можно сравнивать только с оглядкой на их толщину и интенсивность обдува.
Пример того, как более плотные радиаторы сперва проигрывают по дельте, но при увеличении отводимой мощности/улучшении обдува выходят на первые места.

Если кто-то желает добавить что-либо - пишите в ЛС куратору темы.

d1e: Сначало просто попробуй руками дотянуть все фиттинги подряд, не устранится ли "протечка".
Если нет, сделай "затычку", и перекрывая в разных местах контура один конец, проверяй подключая leak-tester к остальному, пока не найдёшь протечку. Хотя бы сначала разделив контур на примерную половину соподключенных компонент, потом добавляля к непропускающей половине по частям из пропускающей, пока локализуешь. Так и так куда быстрее, чем если к каждому шагу проверки еще добавить каждый раз заправку/слив заново.
P.S. Не знаю, как EKовский leak tester, но у меня похожий альфакуловский немножечко/медленно, но пропускал и сам по себе (даже если без чего либо кроме перекрытого входа, за час и более, немножечко но давление снизилось). Посему для меня было достаточно, что мол, "не протекает", если давление не снижалось замечаемо в течении 15мин при "шагах" проверки частей контура, и лишь в конце прождал час-два.
P.P.S. Ети лик-тестера богам посланные для водянщиков. Беря в внимание, сколько времени у меня занимает полная заправка и слив контура, и думать нехочу, сколько бы времени и гемора заняло бы "классическая проверка" сразу водой. Также из удобнейших СВО приблуд еще советую докупить для заправки шприц, ну и 24-pin затычку с выключателем-кнопкой. Тоже существенно снижает/облегчает заправочный гемор.

А шприц для чего?

Большой пластмассовый шприц - для заправки. Вытягиваешь из бутылки жижи, выдавливаешь в открытый порт резервуара. Пока я использую маленькую воронку (от куланса) закручиваемую в порт реза, но мне не понравилось неудобство (маленькая, быстро перелить, ведь дальше протечот когда "массируешь шланги"), и то, если при занятых руках отсоидененный от креплений резервуар завалится, полная воронка легко выплеснет воду в ней. Подумал, что большой 150-300мл шприц был бы куда удобнее для заправки.
Ах, да. И шприцем удобнее, если резервуар устанавливаемый в беях 5.25" девайсов, с портом заправки "на морде" писюка. Там уж воронкой никак, в отличии от шприца

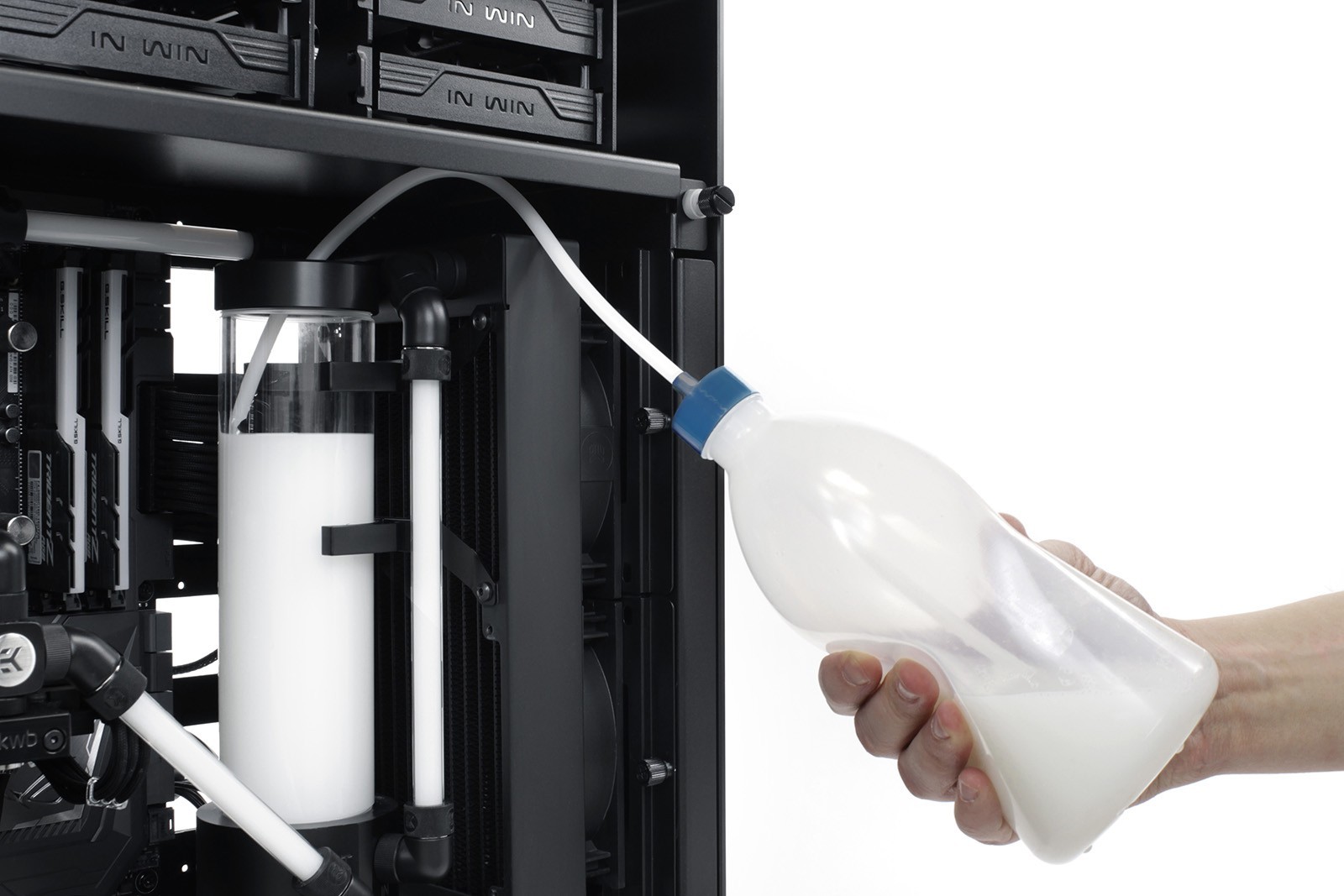

Два в одном. Жижа в унитазе, тара сохранилась.

#77

ну, тоже вариант. У меня мой собранный контур первый, заправлял с воронкой, по ней коментарии не лестные. Но вот по EK или AC leak-tester-ам, и 24пин с переключателем, совет остаётся. Сильно облегчило как начальный тест герметичности при сборе и нахождение течей, так и заправку, когда надо быстро включить только помпы, и сразу как "порция" в резервуаре уйдёт, выключить. Вкл/выкл помпы возможно и закоротив нужные пины в коннекторе, но как быстро выключить, особенно если руки полузаняты?

...заправляю с помощью тары, типа как на фото у Alexx[2], с помощью длинного шланга, который всегда выше макс. точки контура ...проблем - ноль.

У меня тоже бутылочка, очень удобно.
Протянул ещё раз все фитинги. Давление уходит, но не так быстро, как раньше. Залил жижу, пока час полет нормальный. Но у меня пробка для заливки откручена. Кино начнётся, когда я её закручу и выключу помпу?

Добавлено спустя 3 минуты 10 секунд:


Вещь хорошая, но я другой бп взял, что бы не отключать основной от всех компонентов. И кнопка рядом, и вытыкивать ничего не нужно.

Добавлено спустя 26 минут 26 секунд:
Течёт гребанный расходомер. А трубки уже нет нормальной, заменить его.

Это вы зря.

...от ЕК? :)

Bykski.

Что я зря?

d1e: изначально я бы не выбирал строить на трубках, не стоит имхо того, тем паче и с классическими гибкими шлангами можно красиво сделать, если вид в приоритете.
А "зря" наверное к тому, что покупал трубки (или шланги для других, не суть) в притык. Вот и получается, из за сущей мелочи, нехватающей совсем немного и не такой уж дорогой трубки ждать долго до ее прибытия отдельным заказом для окончания сборки водянки.
Я всегда беру шланги минимум 1.5х от рассчётного/измерянного.

Ну да. Надо было брать с небольшим запасом. 1.5х правда это перебор.

Я не думал, что буду менять контур, почти все трубки поменял. Мне всего лишь нужно было радиатор переставить и установить расходомер, без которого "ну никак ", написали мне здесь. Ну ничего, сейчас попробую починить течь.

по моему опыту - не зря. Ведь если ошибёшся, и какой то из кусков коротковато обрежешь, потеряешь не те недостающие пару сантиметров, а весь слишком коротко порезанный кусок (а кроме если в другом месте его длины хватит). +Иногда по факту соединяя иногда изменяются мысли, где-как проводить/где-как изгибать. Запас ж**у не тянет. За то уж точно не надо будет мелочь отдельно (для меня долго, из зарубежя) заказывать.
ПыСы. По потокометру .. я сам пользуюсь трубкообразным прозрачным кулансовским INS-FM17M, но по виденным обзорам новейшего "водяного" железа очень интересны aquacomputer-овские (если искать на замену тому быкскому). Что подсветка, пофиг, что с lcd, для меня тоже, но компютерный usb или aquaero интерфейс, встроенная термопроба, +проверка токопроводимости жидкости (для более дорогой версии) - интересные фишки в новых aquacomputer-ских потокометрах. Разве что цена не радует.
https://www.youtube.com/watch?v=lqEnszij8L4

Всё, вроде теперь не фанит,буду надеяться.

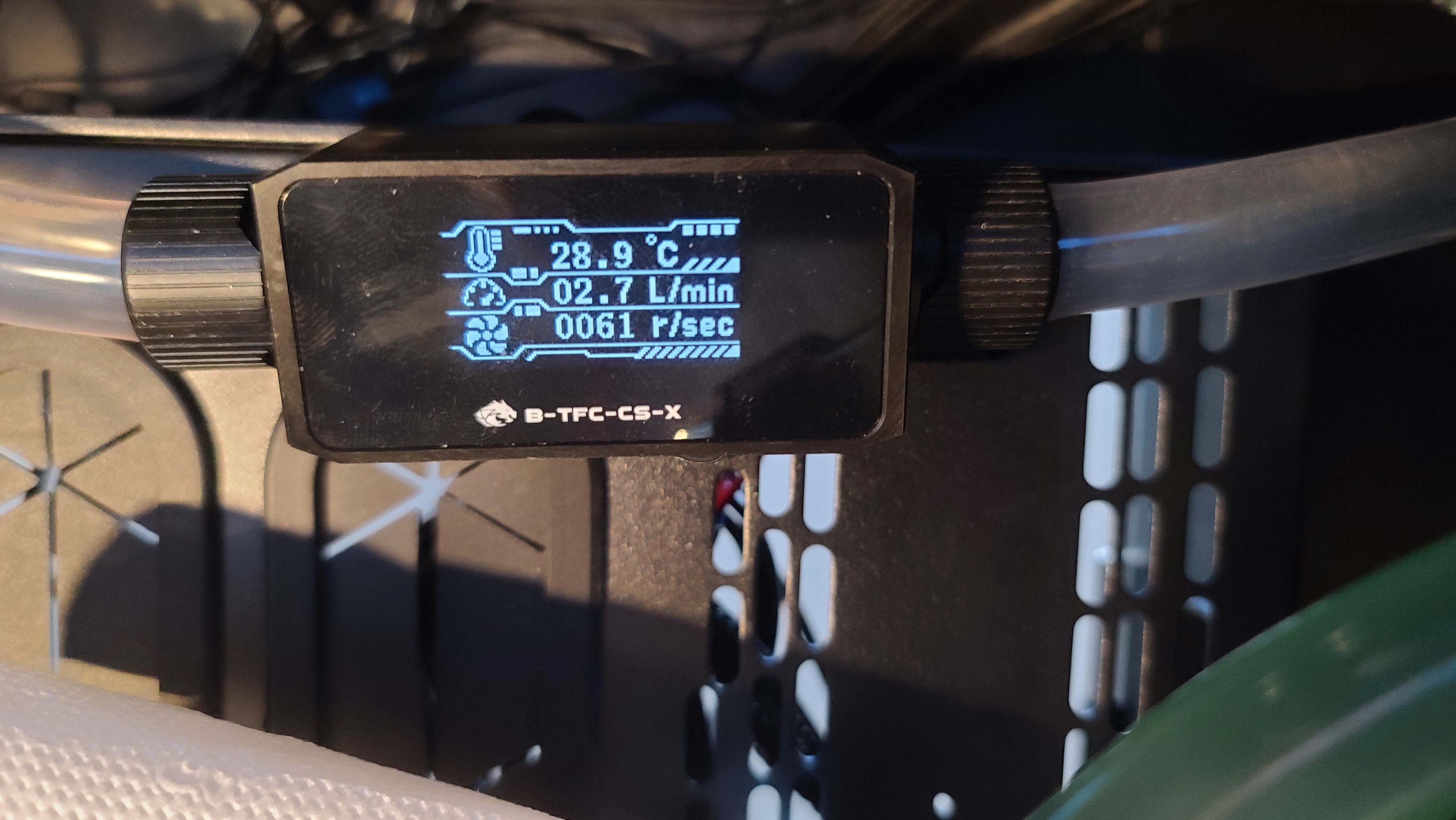

Вот так работает эта хрень.


Добавлено спустя 4 минуты 24 секунды:
Стоит между картами и радиаторами. Получается поток около 160 литров в час. А нижнее значение это что? Скорость крыльчатки?

Добавлено спустя 6 минут 8 секунд:

У меня классические трубки EK.

Количество оборотов пропеллера в потокомере. А возможно это количество импульсов - хрен его знает что там китайцы выводят.


Эм... на фото шланги. Трубками обычно называют жесткие "жижепроводы".

Неправильно назвал.
У меня новая проблема. Моргают карты, не стартуют. Похоже на защиту от протечек. Вчера мыльным раствором мазал, может из за этого? Теперь разбирать снова всё и сушить.
