Да, я в курсе, как работает MPS, так как тоже есть 200-й (сейчас валяется на работе, но с ним такая же фигня). В общем, ИМХО, да, какие-то траблы с софтом
Пасиб.

Plutos. Все это пробовал. Пусто
И с родным, и с неродным без USB. И по инструкции: включал родной + USB, "прописывал", выключал USB - не видит. И менял адрес аквабаса для ус-ва. Здесь скорее траблы фирмваря/ПО Аквый 5-й, чем что-то с этими девайсами.

KuZia495
Ну я собственно написал тебе правильное подключение,а ты уж в дальнейшем смотри сам что на куролесил с прошивками/настройками в своей системе со своими девайсами,просто проходя мимо решил помочь.
По факту,официалка http://aquacomputer.de/downloads/aquaero5_aquabus.pdf

Да все ОК. Без претензий.
Схему эту тоже видел. Смотрел на все это еще до покупки. Спасиб.

Сейчас еще раз пытался.

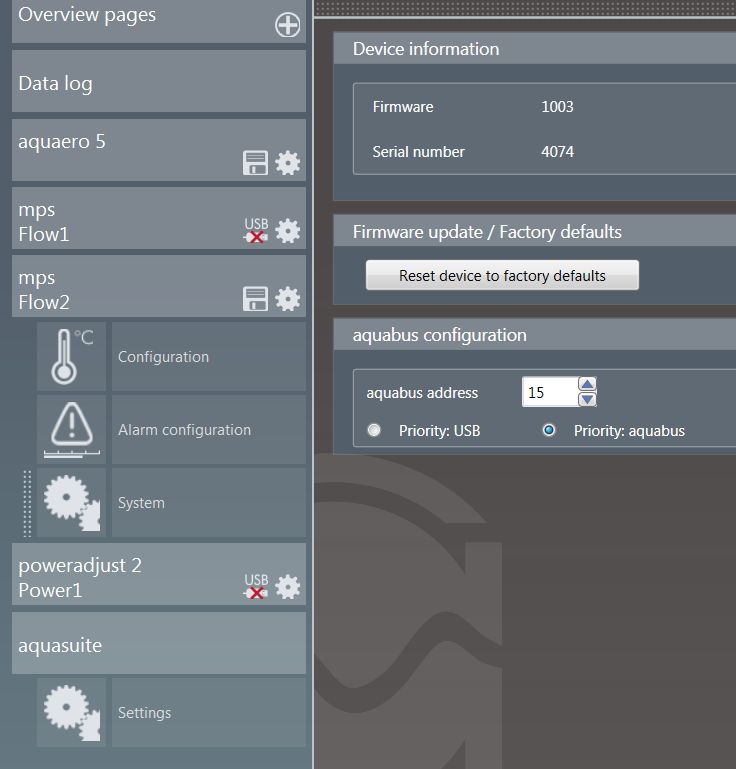

"Увидел" один из датчиков при подключении через 3-х жильный к порту аквабаса poweradjust2, но вижу только его FLOW без каких-либо дополнительных фишек (ни вн.температуру, ни с внешего датчика). Только его flow. Соотвественно, в SUITE напротив его MPS знак NO_USB, но в AQUAERO5 среди Flow sensors он есть. Poweradjust, соответственно, работает по аквабасу (у меня их пара, хотя и включен сейчас только один), адрес акабаса Poweradjust сменен (кажется, на 51-й). На MPS также сменен (уже и ресетил в default, менял.... Чего только не делал).

При этом, такая схема работает только при включенном USB на MPS.
Но, 4-х жильный (отключен USB) так и не работает. Короче, х/з. И если честно, сейчас уже и нет желания со всем этим колхозом разбираться. Подозревал, что с этим "аква" придется повоевать, но...
В другой раз как-нить. Позже

ps. на одном из датчиков прошивка "старая", на другом "свежак".

пока так -
#77
в аквасюите - он есть ( но показывает какую-то ..., разбираться буду завтра)
#77
Деннис если что подскажешь = буду весьма признателен
***
исчо - с температурками Bitspower Aquaero 5 работает без проблем
#77

turbolover Это немного не то показывает. К Aquaero 5 флоуметр можно подключить 3мя способами:
1) это если обычный аналоговый, так сказать, флоуметр с вертушкой внутри, его подключать надо к разъему Flow,
2)НО если вдруг у вас два контура и надо подключить второй АНАЛОГОВЫЙ флоуметр, то он подключается к разъему Fan1, НО тогда надо переключить этот разъем на работу с флоуметром, а не с вентилятором, что вы и сделали на представленной вами картинке, НО так как у вас туда все таки подключен вентилятор , то сигнал таходатчика с вентилятора Акваеро принимает за флоуметр и переводит это в Литров\час. попробуйте пальцем остановить вентилятор который подключен к Fan 1 и у вас поток по мониторингу "остановится"
3) это подключать цифровой флоуметр (то что у вас на фото) по аквабасу, что вы физически сделали, судя по кабелю если воткнули его в акваеро в разъем aquabas, но фактически это не у кого не работает

Гораздо интересней, что за Flow 11 у вас появился ??? у меня такого нет.

p.s. Но ваш эксперимент подтолкнул меня на такую мысль, а что если подключить кабель к МПС в разъем АЛАРМ, он генерирует импульс и если он это делает пропорционально интенсивности потока, что скорее всего, то если кабель воткнуть в акваеро в разъем Flow то будет таки показывать поток....надо попробовать... полез по стол


Добавлено спустя 1 минуту 13 секунд:
попробовал воткнуть в Аларм-Flow ничего не показывает

Добавлено спустя 38 минут 6 секунд:

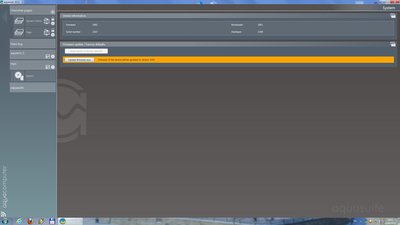

Не совсем понял, вы какимто образом обновили прошивку на MPS Flow устройстве? у меня не вышло не отображает пункт "обновления прошивки" только "заводской сброс"

turbolover
вживую поюзать пока что не было возможности
на скрине интересно разве что "Calibration value"
возможно нужно калибровать или менять значение

температурники все стандартные - на 10kom и работают всегда и везде без проблем
отличался в своё время только куланс со своими 50kom датчиками, но и им мозги вправили, стали как и все на 10kom делать

Быть может уже последняя версия?

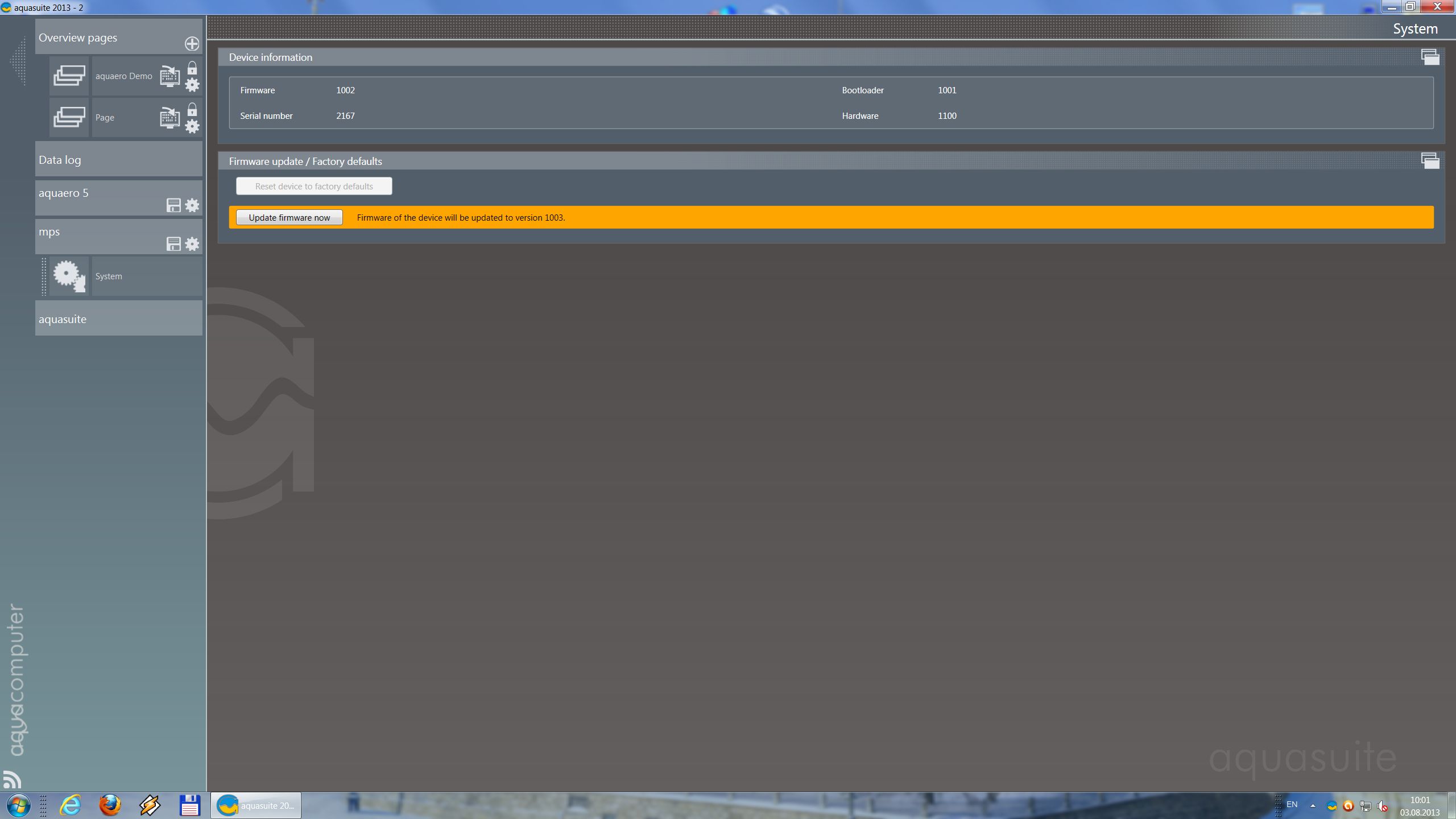

Ровно также, как и все остальные обновляются - кнопкой.
"Старая" - это 1002, "новая" - 1003.



Не ко мне вопрос, но у меня тоже "случается" Flow 11 (или иной номер для другого датчика). Это у меня, кажется, flow со "старой" прошивкой. Включен одновременно по USB (закладка "mps" в основном меню) с подключенным 3-х пиновым аквабасом.

turbolover

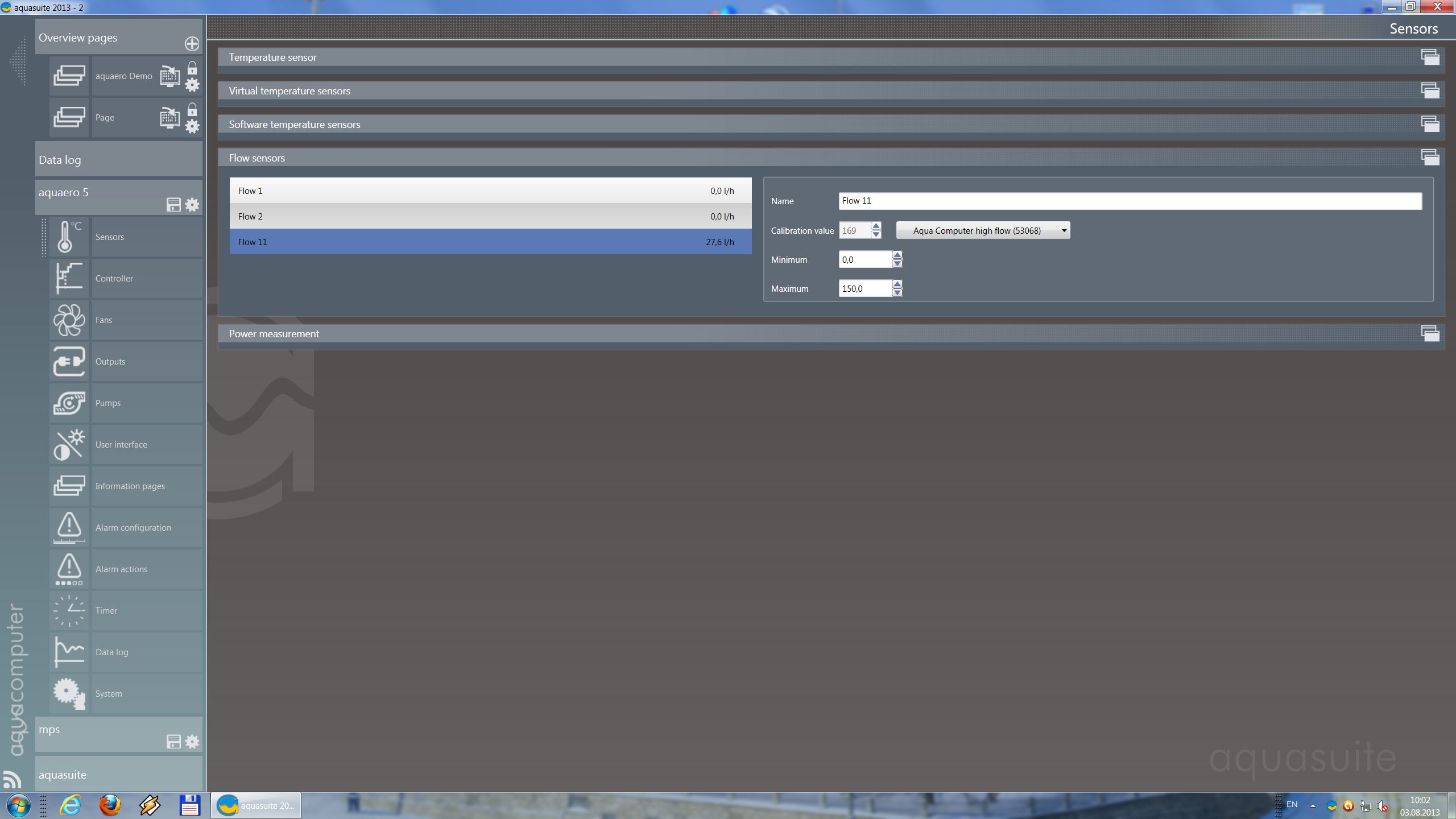

Flow 11 - это твой MPS Flow 400,его и настраивай.
Flow 2 - это твой вентилятор.

Добавлено спустя 2 минуты 38 секунд:

Я бы лично не решился на такие эксперименты ,ведь так можно легко подпалить девайсену.
Распиновка разъема Flow на Aquaero 5
Pin 1: GND
Pin 2: 5 V
Pin 3: Speed signal

Распиновка разъема Alarm на MPS Flow XXX
Pin 1: GND
Pin 2: not connected
Pin 3: RPM/open collector

Через пин "not connected" при подключении проводком (art. 93111) все ровно же 5V проскочит на плату,как не крути,провод же 3-х жильный.
Изнанка:
http://i.imgur.com/Z7DQkvv.jpg

Добавлено спустя 3 минуты 21 секунду:
KuZia495

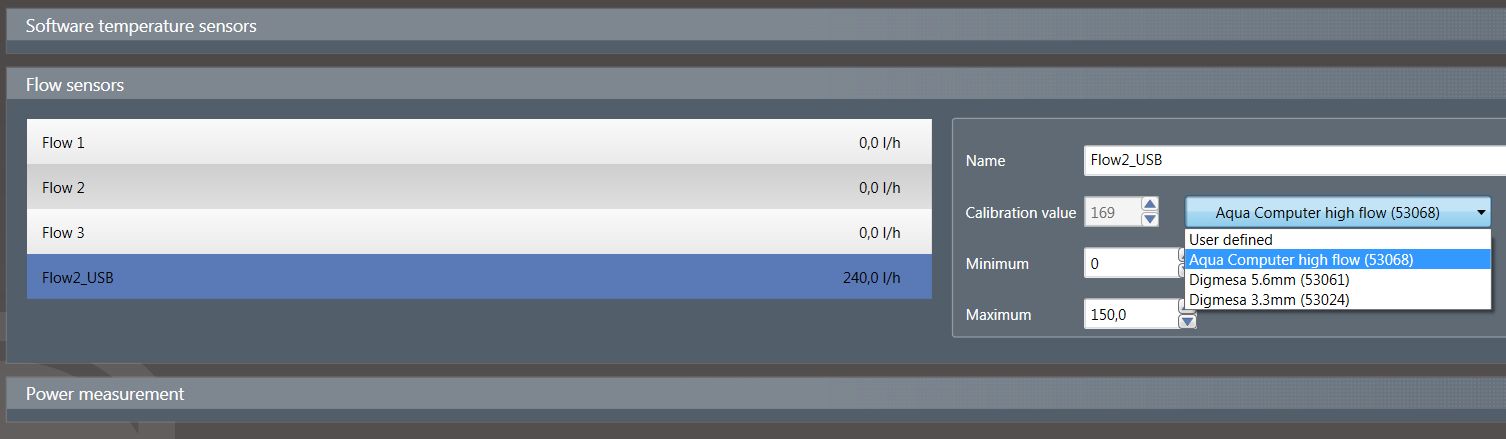

На фотке значение Flow 11 это и есть твой потокомер "high flow USB"!
Настройки такие:
Calibration value: 169
minimum: 40
maximum: 1000

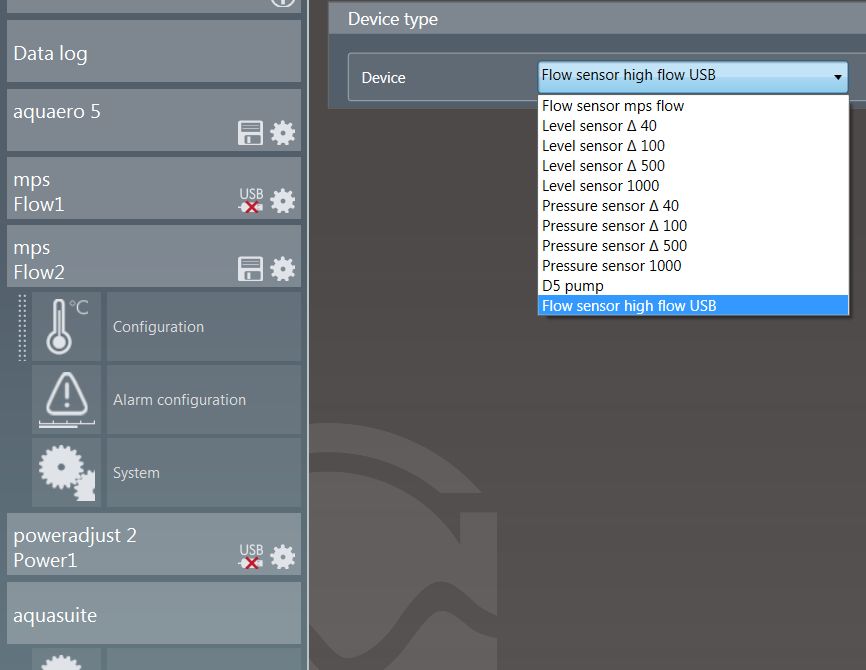

Также обязательно исправь в выпадающем меню определение датчика на high flow USB 53129,а то у тя красуется старая версия high flow 53068, из-за этого показания не корректны.
Забыл сказать,при подключении Poweradjust через Aquabus, в редких случаях он может в Аквасюте отображаться как FAN 5. Мож у тебя такая ситуация?
Пропиши для них адреса 52 и 53,здесь же приоритет подключения проверь,должна стоять точка Aquabus.

Ну я рассуждал так, если этот разъем, АЛАРМ, подключается к материнкам к разъемам вентиляторов, которые подают до 12 вотльт, то ничего криминального не должно произойти. Если честно так и не понял почему не сработало, чтото должно же было показывать ... распиновку соблюдал 1-1,2-2,3-3 но увы...надо попробовать подключить к мамке этот аларм посмотреть что он показывает вообще...

В меню самого MPS (когда включен через USB) так и стоит. Красуется она в меню aquaero5 (и там нет flow USB).
По поводу адресов и приоритетов - все сделано. И адреса сменяны. И так и сяк.

KuZia495 Так получается, что у вас все не плохо, и акваеро видит таки ваш Флоуметр, только я так понимаю у вас проапгрейженый high flow USB , а не Flow MPS ?

Таки да, стал видеть (до последних манимуляций - не видел никак, акромя как по USB). Но, аква5 его видет только в том случае, когда датчик включено по аквабасу+USB. Отключая USB теряю аквабас.
Выставляя приоритет USB также теряю связь по аквабасу. Оставляя его на 4-х жильном кабеле - теряю связь полностью.
Да, у меня "новый-старый" High Flow USB. Похоже, у них один с MPS контроллер-интерфейс (ибо определяется одинаково). У меня на работе валяется MPS (его первым делом купил).

Я почему-то думал (по картинкам и сообщениям), что докупив 4-х жильный кабель получу нормальную связь по аквабасу (рассчитывал вообще получить аналог USB). Но, на деле оказалось сложнее...

Господа приветствую всех!
подскажите 8 х (Cougar CF-V12H 0.20A) возможно на 1 канал АЕ PRO повесить? Получается 1,6 А. Или это уже перебор?

KuZia495

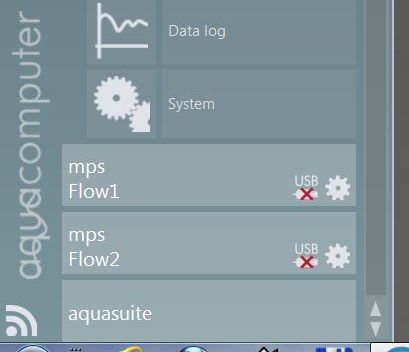

если откинуть от aquaero кабель usb вижу это -

turbolover. Не понял тебя
Все резонно - как же акаеро5 будет общаться с софтом? Если я и говорил про "откидывание" железа, то имел ввиду датчики.
Например: выключены оба (по USB) датчика. При этом, конечно же, акву5-ю не отключаю (NO_USB нет).

В общем, не понимаю, о чем речь? Подскажи.

Dobrii_Lavr
Рассуждал верно,но чем черт не шутит,от AC ожидать можно всего.
KuZia495
Ну вот видишь заработала твоя форсунка,стала литраж нормально показывать и по аквабасу видна.Настройки у тя сейчас правильные,так что дальше сиди разбирайся.
Награди свои потокомеры заводскими кликухами,а то Flow 1,Flow 2 будешь потом путаться и ломать голову где что куда подключено.
turbolover
Зачем кабель от аквы откинул?
Ты уже нашел свой MPS Flow 400, это Flow 11,переименуй его в правильное название и хорошенько настрой,всё.

Всем добра.

Plutos пасиб!
Да, сейчас чуть-чуть не до этого. Если бы не этот диалог-оживление темы, даже не пытался бы вновь.
Чуть позже, как появится время/желание, куплю доп.радиатор, займусь переименовыванием, юстировкой

Приехал контроллер АЕ 5 LT, подключил пока на столе для проверки + mps flow 400 + Aqua Computer проходной G1/4" датчик температуры. Прошивки никакие не обновлял, так как на АЕ стоит последняя, а на mps flow 400 такой возможности нет. Mps flow 400 подключен по аквабасу 4х проводным кабелем. Все видится и показывается. Да, с температуркой на mps flow 400 что то не так, придется еще потратиться на один датчик температуры. Что хотел сказать насчет mps flow 400 - с трехпроводным кабелем, идущем в комплекте он и не должен работать, так как питание +5 вольт на встроенный контроллер и электронику без четвертого провода подаваться не будет. Радиатор под воду прикрутил сразу, компрессионные фитинги 10/16 напрямую не лезут, прикрутил через 45 градусные уголки. Так вот совершенно без нагрузки эта медная болванка с прикрученными уголками и фитингами (без воды) прилично прогрелась (38-39 градусов). Софт вроде пока работает как часики, жаловаться пока не на что, рисую картинки, пытаюсь понять, как там все устроено - вот первые впечатления. Есть вероятность, что в выходные может быть засуну все внутрь и разведу воду, датчики, сенсоры и т.д. Пока прикидываю, что куда, какие провода удлинять, какие разъемы прикупить, что отпилить, просверлить, закрепить ...

CrownA СПС за инфу, буду тоже пробовать 4х жильник т.к. вижу , что народ вначале писал, что не работает с 4х жильником а потом оказалось таки, что всётаки работает )). Обязательно пролей флоу400 интересно какие получатся у вас данные относительно Current unscaled value, я засикал в трех точках , при мин потоке, среднем и макс чтоб лучше понимать картину, чуть позже будет время отпишу свои результаты, будет интересно сравнить с другими

Не надо пробовать, надо делать

Народ вначале просто не врубился + фирменная информация на пакетике с 3х проводным кабелем, вводящая в заблуждение.

Дело в том, что был бы у меня эталонный расходомер, тогда да, а так как будет, так и будет. В принципе прецизионная точность здесь не нужна (это не квартирный счетчик воды) а скорее важно изменение потока со временем вследствие например засорения микроканалов и т.д. то есть информация о здоровье системы охлаждения. А вот с этим датчик замечательно справится.

Опять же - системы у всех разные и показания будут разными, поэтому сравнивать несравнимое, мягко скажем, не совсем корректно.
