Предметом обсуждения данной темы являются компоненты Hard Tubing, выступающие в роли связующих элементов системы жидкостного охлаждения.

#77

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ МЕДНЫХ, АКРИЛОВЫХ И PETG ТРУБ
В этом разделе темы рассмотрим некоторые важные характеристики которые необходимо учитывать при выборе медных, акриловых и PETG трубок.

Если вы приняли решение строить систему жидкостного охлаждения вашего ПК на жестких трубках, то в первую очередь, стоит определиться с внешним диаметром трубок OD, который, в отличии от систем бытовых коммуникаций, будет являться основным. Внутренний Ø ID имеет второстепенное значение.
Толщина стенок трубки (Wall), в большинстве случаев, составляет 1 мм для металла и 1-2 мм для пластиковых труб.

Внешний диаметр (OD) трубки будет основным параметром при подборе фитингов .

#77

Стоит обратить внимание, при описании параметров труб используется две системы измерений: дюймовая (имперская) и метрическая.
Для того чтобы быстро осуществлять перевод дюймов в миллиметры, применяют специальные таблицы.

Таблица перевода дюймовых размеров труб в метрические
#77

1 дюйм (inch)(") = 25,4 мм. Значения округлены.

Размеры трубок, используемых для СЖО компьютеров (ID/OD):
10/12mm; 10/13mm; 12/16mm; 14/10mm
3/8 x 1/2"; 1/2 x 5/8"
___________________________________________________________________________________________________________

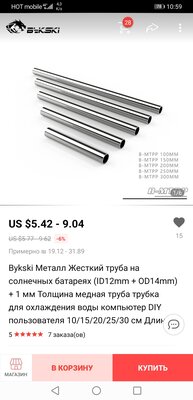

Медные трубки

#77

Медь очень привлекательный и прочный материал, медные трубы обладают антибактериальными свойствами, выдерживает высокие давления и температуру не боятся ультрафиолета, имеют низкий коэффициент теплового расширения.
По технологии изготовления медные трубы можно разделить на два типа – отожженные и не отожженные.
Первые, преимущественно используются для разводки в системах кондиционирования. Если планируется сгибать трубки, то рекомендуется использовать именно этот вариант.
Отожженные трубы, после специальной термической обработки приобретают мягкость, их прочностные качества при этом незначительно ухудшаются, тогда, как монтаж становится проще.
Отожженные медные трубки встречаются как в виде прямых отрезков (не распространенный вариант), так и свернутыми в бухты "улитки" различной длины (от 15 до 50 м в зависимости от диаметра).
Встречаются прямые трубы из отожженной меди с хромированным покрытием. Один из примеров: продукция финской фирмы Outokumpu.

Трубы не отожженого типа, как правило, продаются прямыми отрезками длиной от одного, до нескольких метров.
___________________________________________________________________________________________________________

Акриловые и PETG трубки

#77

Акрил - синтетический виниловый полимер метилметакрилата (PMMA), термопластичный прозрачный пластик, известный так же под наименованиями Plexiglas, Органи́ческое стекло́ (оргстекло) и многими другими.
Акрил уже давно известен как заменитель стекла и акриловые трубы, следовательно, используются в самых различных сферах, системы жидкостного охлаждения для PC не стали исключением.

Основные преимущества акриловых трубок

  • Акриловые трубы имеют идеально гладкую поверхность;
  • Светопрозрачность акрила 92%;
  • Трубки из акрила прекрасно поддаются обработке, в том числе, термоформовке и горячему изгибу;
  • Сопротивляемость удару у акрила в 5 раз больше, чем у стекла;
  • Акрил обладает хорошей устойчивостью в химических средах, совместимость с большинством охлаждающих жидкостей;
  • Большой выбор цветовых решений

Помимо перечисленных достоинств, акриловые трубки имеют приемлемую стоимость.
К недостаткам акрила можно отнести склонность к поверхностным повреждениям (твёрдость 180—190 Н/мм²).

PETG (полиэтилентерефталат гликоль) имеет схожие с акрилом положительные свойства.

Основные преимущества PETG трубок

  • Светопрозрачность ПЭТГ 90%;
  • устойчив к сколам и трещинам, очень легко поддается обработке.. тонкостенные PETG трубки можно легко резать обычным канцелярским ножом;
  • Более низкая температура плавления при сравнении с акрилом;
  • Благодаря модифицированию, ПЭТГ при нагреве не кристаллизуется;
  • Соотношение цена/качество делают PETG трубки наиболее привлекательным решением.

Материал также имеет хорошую химическую стойкость, однако не совместим с некоторыми охлаждающими жидкостями, обсуждение этой темы:
https://linustechtips.com/main/topic/55 ... with-petg/
Руководство по химической совместимости:
http://sevierlab.vet.cornell.edu/resour ... Detail.pdf



Видеоматериал, который способен помочь в выборе "Акрил или PETG"


ВЫБОР ФИТИНГОВ
Направление Hard Tubing совершило грандиозный прорыв и сегодня мы можем видеть огромный ассортимент фитингов от разных производителей, пять лет назад об этом можно было только мечтать.

В этом разделе, на примере некоторых производителей, рассмотрим известные типы фитингов, которые используются (использовались) для соединения жестких трубок с компонентами контура.

Компрессионные фитинги

Компрессионные фитинги по праву считаются самыми надежными, принцип крепления трубки основан методе сжатия (компрессии). Верхняя часть фитинга, в виде гайки-колпачка, в закрученном состоянии прижимает запорное резиновое кольцо к внешней стенке трубы.

#77

Дополнительно для повышения надежности соединения в основном корпусе фитинга так же установлены уплотнительные кольца (O-Rings), общее количество колец зависит от инженерного замысла производителя и варьируется от (1*) 2 до 4 шт.

#77
#77

* С 2019г некоторые производители расширили ассортимент компрессионных фитингов моделью с одним, но большим кольцом из силиконового эластомера (материал уточняется).
По заявлениям производителя, данный вид соединения способен выдержать нагрузку на разрыв равную 15кг.

#77

На сегодняшний момент ассортимент моделей компрессионных фитингов настолько велик, что останавливаться на каких либо отдельных экземплярах лишено всякого смысла.. При желании каждый может выбрать для себя модели соответствующие всем желаемым запросам.

Экскурс в историю
Производство компрессионных фитингов для твердых трубок было налажено в 2013 году сразу несколькими производителями. Первой отметилась американская компания PrimoChill. В мае 2013г продукты серии Rigid Ghost были анонсированы на странице производителя в Facebook.

#77

Однако, если покапать в сети, то можно найти один интересный факт... примерно в тоже время (6 мая 2013г.) на страницах сайта словенской компании EKWB появился материал, посвященный разработке новых компрессионных фитингов для акриловых трубок.

#77

В конце сентября 2013 под брендом PrimoChill выходит новая серия фитингов с громким названием "Револьвер"
Отличия от предыдущей серии преимущественно в новом дизайне. Также для облегчения процесса закручивания компрессионной гайки теперь предусмотрен специальный ключик.

#77

Ноябрь 2013. Тайваньский бренд Bitspower отмечается компрессионными фитингами BP-EML, а так же угловыми фитингами и адаптерами для соединения трубок:

#77
___________________________________________________________________________________________________________

Push-in фитинги

Push-in - от англ. вталкивать. Еще одни не менее популярный тип фитингов, выпускается разными производителями.
Наиболее известное решение от EKWB - Push-In (HD)
Фитинги предназначены для использования с твердыми трубками. По принципу фиксирования трубки данный тип фитингов ничем не отличается от выпускавшихся ранее мульти-линк адаптеров, отличие лишь в большей толщине уплотнительных колец и их количестве, что повышает надежность этого вида соединения

#77
___________________________________________________________________________________________________________

Multi-Link Adapter, Мульти-линк

Канувшие в прошлое модели, которые сегодня вряд ли кто станет использовать из за их низкой надежности, однако, они имели место быть.
Предназначение данного типа фитингов - прямое соединение водоблоков видеокарт посредством жесткой трубки Crystal Link Tube.

Фитинги Bitspower Multi-Link Adapter BP-****-C47 G1/4"

#77

Крепление трубки и герметичность соединения достигается за счет одного, либо двух уплотнительных колец (O-Rings).

При использовании данного типа фитингов следует принять во внимание следующее:
  • Необходимо использовать трубки диаметром ровно 12.0 мм, малейшее отклонение от оригинала в меньшую сторону, ослабит крепление трубки и увеличит вероятность протечек.
  • Следует избегать перекосов трубки.

Одним из самых удачных примеров использования фитингов Bitspower в сочетании с медными трубками есть и остается проект Murderbox Prototype 1, проект сочетающий в себе высокий уровень эстетичности и инженерной мысли.

Аналогичные модели, совместимые с диаметром линков 10мм, были и у других производителей: Enzotech, Phobya
___________________________________________________________________________________________________________

Вероятно, уже не актуально..но их стоит упомянуть


Пресс фитинги для медных труб

Если учесть, что данная версия фитингов позиционировалась именно для СЖО, то ее можно назвать единственной в своем роде

Фитинги Koolance Soft Copper Tubing G 1/4

#77

Совместимые диаметры труб: OD 6mm (1/4"), 10mm (3/8"), 13 мм (1/2 ") - больше не производится.
Фиксация трубки и герметичность соединения достигаются за счет обжимного, медного кольца.
Фитинг предназначен только для использования с медными трубками.

Технология соединения фитинга с медной трубой выглядит следующим образом:
1. На трубу одеваются зажимная гайка и обжимное кольцо.
2. Конец трубы с обжимным кольцом и гайкой вставляется в фитинг.
3. Гайка затягивается до упора вручную, при этом конусообразное кольцо должно войти в конусную часть фитинга без перекосов.
Далее гайка затягивается гаечным ключом на 0,5-1,25 оборота в зависимости от диаметра медной трубы.


Кольцо в данном виде фитингов является одноразовым элементом, при необходимости приобретается отдельно.
Стоимость: $0.29-$0.69 в зависимости от диаметра.
___________________________________________________________________________________________________________

Push-in фитинги с цангой

Пуш-ин (push-in) фитинги или цанговые штуцеры, применяются в различного рода пневматических системах, предназначены для фиксации трубок из полиэтилена или полиуретана. Основной особенностью цанговых фитингов является наличие специального запорного механизма (3), который установлен внутри корпуса (2) и автоматически зажимает трубку при ее помещении в фитинг. Извлечь трубку можно только после нажатия на круглую площадку (1), с наружней стороны фитинга. Уплотнительное кольцо (4) из нитриловой резины (NBR) гарантирует полную герметичность между наружной поверхностью трубки и штуцером.

#77
#77

Производителей push-in фитингов довольно много, самые известные это Festo, Camozzi и C.Matic.

При выборе данного вида крепежа стоит уделить внимание размеру цилиндрической резьбы, который используется для фитингов (нас интересует только G1/4" и в редких случаях G3/8"), а также на длинну резьбовой части, нередко она превышает 5мм. В последнем случае для вкручивания в водоблоки можно воспользоваться специальными проставками (дистансерами) для фитингов, которые позволяют компенсировать излишнюю длину резьбы.
Также желательно использовать фитинги с резиновым уплотнительным кольцом в резьбовой части (5).


C.Matic MA series

#77

Диаметры совместимых труб: 6, 8, 10, 12мм
Материал корпуса: никелированная латунь
тип соединения: быстросъемные (цанга)
Резьба: G 1/4 с резиновым уплотнительным кольцом.

Полный каталог фитингов C.Matic#77

Camozzi Серия 6000 и 6000 Micro

Подходящие модели: S6510,6512,6512 Micro

#77
Диаметры совмесимых труб: 6, 8, 10, 12мм
Материал корпуса: никелированная латунь
тип соединения: быстросъемные (цанга)

Каталог продукции Camozzi #77

Festo QS, NPQM-D

#77

Диаметры совместимых труб: 6, 8, 10, 12мм
Материал корпуса: никелированная латунь
тип соединения: быстросъемные (цанга)
Резьба G 1/4 с резиновым уплотнительным кольцом
Каталог продукции Festo #77

Некоторые модели от других производителей push-in фитингов можно посмотреть здесь.

___________________________________________________________________________________________________________
Video guides to Fittings for Rigid Hard line Tubing for PC






РАБОТА С МЕДНЫМИ ТРУБКАМИ. НЕОБХОДИМЫЙ ИНСТРУМЕНТ
РАБОТА С МЕДНЫМИ ТРУБКАМИ. НЕОБХОДИМЫЙ ИНСТРУМЕНТ

Благодаря своим замечательным свойствам медные трубы отлично зарекомендовали себя как удобный материал для монтажных работ, их достаточно легко резать и гнуть. И все же подготовка медных труб – процесс, который требует некоторого умения и навыков. Помните, что медь достаточно мягкий материал, и обращаться с ним нужно с должной аккуратностью.

Семь раз отмерь – один раз отрежь! После того как все варианты обдуманы, размеры сняты, пора переходить к решительным действиям....

___________________________________________________________________________________________________________

Резка медных труб #77

При выполнении работ несомненно возникнет необходимость нарезать трубы на отрезки, заданной длины. Для того, чтобы сделать это качественно, потребуется специальный инструмент – труборез. Это простое приспособление позволяет получить срез, с гладкими аккуратными кромками без деформации трубы.
Можно, конечно, не тратиться и вооружиться пилкой по металлу, но труборез все же, позволит справиться с задачей гораздо быстрее и качественнее.
Для работы стоит выбрать труборез для медных труб с лезвием из легированной стали.

#77

Работа с ручным труборезом не требуют от работающего особых навыков и квалификации.

Использование трубореза. Видеомануал
___________________________________________________________________________________________________________

Снятие грата

После резки край трубы необходимо обработать: снять фаску , чтобы избежать повреждения уплотнительных колец в фитингах, удалить внутренний грат (наплыв металла в районе среза).
С этой задачей легко справится инструмент называемый гратосниматель или риммер

Данный инструмент предназначен для обработки края трубки после резки.
Удобен в использовании, универсальный (внутренний и наружный) гратосниматель, предназначенный для обработки трубок из меди, пластика, алюминия.

#77
___________________________________________________________________________________________________________

Гибка труб


В бытовых условиях существует несколько методов безопасной гибки медных труб, сводящих к минимуму риск их повреждения.

Начнем, пожалуй, с самого простого, дедовского метода, который применяют до сих пор: медная труба заполняется сухим песком, при этом оба конца затыкаются пробками. Затем вы без опаски можете согнуть трубу. Это не составит труда, так как поможет песок. Кроме того, он «разопрет» стенки и не позволит им сминаться вовнутрь. Не думаю, что кто то сегодня станет возится с песоком, но знать об этом нужно :pardon:.

При другом методе гибки применяется пружинный трубогиб или трубогибная пружина соответствующего диаметра.

#77

Принцип работы этого инструмента предельно прост: чтобы согнуть медную трубу, нужно надвинуть на нее пружину – в том месте, где предполагается изгиб. После этого можете гнуть трубу хоть о колено – благодаря пружине она не сомнется и не сплющится. После того как труба будет изогнута, пружина снимается с трубы по принципу вывинчивания. Однако, такой метод имеет существенный минус - невозможно точно контролировать радиус изгиба.

Ещё один метод выполняется с использованием пучка проволоки. Каждая проволока по отдельности вставляется в заготовку так, чтобы весь пучок плотно заполнял внутреннюю часть трубы. После сгибания проволока таким же образом, по отдельности, извлекается из полости трубы.


Отлично для гибки труб в домашних условиях подходит специальный инструмент -Трубогиб ручной рычажного типа.

#77

Как видно из названия, работа таких инструментов основана на принципе рычага. Использование данного вида трубогибов требует приложения некоторых усилий для смещения рычага, воздействующего на специальные ролики, продвигающие заготовку вдоль гибочной формы. Сегодня на рынке представлены трубогибы , которые позволяют сгибать трубы различного диаметра на угол от 0 до 180 градусов, большинство моделей имеют градуированную шкалу для точной гибки.

#77

К минусам можно отнести ограниченность применения, конкретная модель предназначена для определенного диаметра труб. Есть наборы ручных трубогибов со сменными сегментами (башмаками) для разных диаметров труб, но стоят они, совсем не дешево и предназначены для профессионального использования.

#77

Использование трубогиба. Видеомануал



При выборе модели трубогиба стоит обратить внимание на такой параметр, как радиус изгиба, для трубок, используемых в компактных системах, это очень актуально.
Из ручных трубогибов, доступных на рынке, самый маленький радиус изгиба имеет модель от французского производителя Virax (30мм для 12мм трубы)

#77

При выборе инструмента советую сильно не экономить и обратить внимание на продукцию таких брендов как Virax, Ridgid и Rothenberger
Хороший инструмент- залог качественной работы!

Обзор трубогиба Swagelok с отличной эргономикой:



Радиусы изгиба труб

Самый распространённый недостаток изгиба – это изменение конфигурации сечения и толщины стенок. Из-за напряжений металла внешняя стенка в месте изгиба утончается, а внутренняя, наоборот, утолщается из-за наплыва металла. Именно поэтому в процессе сгибания стремятся максимально уменьшить такие явления. Важно при изгибе труб соблюдать минимальные радиусы, значение которых зависит от материала, диаметра и толщины стенок трубного элемента.

Наименьшие радиусы и наименьшие длины прямых участков изогнутых труб
(Радиусы изгиба медных и латунных труб, изготовливаемых в соответствии с ГОСТ 617-90 и ГОСТ 494-90)
#77

#77
Lmin- наименьшая длина прямого участка трубы, которая необходима для зажима конца трубы при изгибе (см. рисунок)

Расчет длины изогнутого участка трубы

Длину изогнутого участка трубы А определяют по формуле:
#77

Где:
R – наименьший радиус изгиба, мм;
– наружный диаметр труб, мм;
α - угол в градусах

___________________________________________________________________________________________________________

Выпрямление медных труб

Отожженные медные трубы, смотанные в бухты, очень распространенный вариант, однако, идеально выпрямить их довольно сложная задача, но.. это в том случае, если не использовать специальный инструмент.

Kwix UK Hand Held Pipe Straightening Tool.


___________________________________________________________________________________________________________

Уроки

Замечательное видео пособие о том, как можно согнуть трубку из неотожженной меди:



Остается лишь добавить, что на завершающей стадии, в зависимости от тематики проекта, медные трубы хромируются, полируются и покрываются защитным лаком, либо просто красятся.

РАБОТА С АКРИЛОВЫМИ И PETG ТРУБКАМИ. НЕОБХОДИМЫЙ ИНСТРУМЕНТ
Благодаря своим универсальным свойствам, трубки из ПЭТГ или акрилового стекла и предлагают большие возможности для художников в поиске и воплощении творческих идей в разных сферах искусства. Моддинг персональных компьютеоров не является исключением...

___________________________________________________________________________________________________________

Инструменты и материалы, необходимые для работы с акриловыми и PETG трубками

Итак, какие инструменты и материалы понадобятся для работы с акриловыми и PETG трубками?

  1. Защитные перчатки, желательно с рабочей поверхностью из безворсового материала;
  2. Малярный скотч или modding tape;
  3. Тряпочка из мягкой ткани;
  4. Лобзик или ножовка (полотно должно иметь мелкие зубцы и небольшую разводку);
  5. Гратосниматель (желательно), но можно обойтись без него. Небольшие кусочки водостойкой абразивной бумаги: Р240 и P400;

    Если планируется гибка труб:
  6. Упругий уплотнитель нужного диаметра (примерно ID трубки минус 1мм) Для этих целей подойдут: подходящей толщины силиконовый шланг или резиновый уплотнительный шнур круглого сечения, однако, лучше воспользоваться для этих целей силиконовым кордом (Silicon Bending Insert), который предлагают производители трубок.

    #77
  7. Строительный фен, термо-пистолет, Heat Gun с регулятором температуры, желательно с возможностью установки инструмента в вертикальном положении.

#77

Многие производители быстро отреагировали на популярность данного направления в моддинге и предлагают всевозможные наборы для гибки и работы с акриловыми трубками, на любой вкус:
Вот только некоторые из них:

Alphacool Eiskoffer Professional - bending & measuring kit (13 & 16mm)



Monsoon Hardline All Pro Deluxe Bender Kit 1/2 x 5/8 (16mm)

#77

PrimoChill Rigid Bender, впервые это устройство для гибки (или бендер) было продемонстрировано в 2014г. Аналогичный инструмент Barrow Premium Rigid HardTube Tubing Bender

#77

Есть так же всевозможные лекала, позволяющие формировать желаемый изгиб трубки:

#77
#77
#77

Использовать данные приспособления или нет? Руководствуемся собственным мнением и наличием денежных средств.

___________________________________________________________________________________________________________

Резка и подготовка труб
Резку акриловых труб можно производить как ручным инструментом так и при помощи электроинструмента...

#77
#77

Некоторые рекомендации которые следует соблюдать при резке акрилового стекла:

  • Включайте инструмент перед началом реза;
  • Используйте малярный скотч, он защитит трубку от царапин и может служить как разметка линии реза
  • Низкая скорость подачи лобзика или умеренные обороты режущего диска предотвращают перегрев и оплавление материала.
  • Использование беззубых пил, дисков при резке оргстекла дает удовлетворительный результат.

для резки PETG труб можно воспользоваться как пилкой с мелкими зубьями, так и различными резаками, например для ПВХ труб (PVC cutter)

Обрезанный конец трубки обрабатывается гратоснимателем или наждачной бумагой.

#77
#77

если требуется выполнить большой объем работ, или же вы работаете постоянно с трубками, то имеет смысл приобрести специальную
насадку для дрели или шуруповёрта:

PrimoChill RFB Rigid Tubing Finishing Bit - 3/8in. ID x 1/2 in. OD
Acrylic/PETG Deburrer/trimmer - 12mm OD

#77

стоит дорого, но процесс пойдет значительно быстрее.


___________________________________________________________________________________________________________

Гибка труб

При нагреве (160—180 С° -акрил & 130-150 °C -PETG ) трубки легко поддаются деформации, что дает возможность сгибать их, получая меньшие, если сравнивать с медью, радиусы изгиба. При этом не требуется специальных инструментов, достаточно вставить внутрь трубки упругий материал, это поможет избежать перегиба (сплющивания). Место гиба требуется равномерно прогреть со всех сторон, медленно вращая трубку над соплом фена.

#77

#77

#77

#77

Чтобы добиться изгиба нужного радиуса используются приспособления: матрицы, лекала из специальных наборов (о которых было сказано выше) или различные цилиндрические предметы, которые можно использовать как шаблон для придания нужной формы.

#77

После гибки дайте трубкам остыть, чтобы избежать возникновения внутреннего напряжения, охлаждение должно быть как можно более продолжительным и однородным. Для сохранения полученной формы изделие необходимо зафиксировать в нужном положении до его охлаждения, до температуры 60-70°С.
При правильно подобранной температуре после гибки акрил сохраняет первоначальную прозрачность и гладкую поверхность.

Во избежании слипания материалов после нагрева и для того чтобы проще было вытащить уплотнитель из трубки, можно смачивать уплотнительный материал мыльным раствором. При использовании последнего, не забудьте промыть трубки теплой проточной водой.
При обработке акрилового стекла необходимо учитывать, что оно чувствительно к механическим повреждениям не используйте при работе твердые материалы, которые могут оставить царапины.


___________________________________________________________________________________________________________

Шлифование и полировка акрилового стекла

  1. Легкие царапины можно отполировать без предварительной шлифовки. Выдавить небольшое количество специальной пасты на края царапины и с легким нажатием полировать круговыми движениями в течение 3-5 минут специальной мягкой тканевой салфеткой, предназначенной для ухода за пластиком.
  2. Глубокие царапины успешно удаляются водостойкой абразивной бумагой № 320, 400, 600 и 1000. Смачивайте водой поверхность, обрабатывая ее движениями в одном направлении (не круговыми движениями!). Прежде, чем перейти от одного номера абразивной бумаги к следующему, очистите поверхность, поверните по часовой стрелке на 45°, и с каждым разом немного увеличивайте радиус обрабатываемой поверхности. Полностью закончив шлифовку, протрите поверхность еще раз как описано выше и отполируйте, как указано в п.1.

#77

По окончании работы ополоснуть обрабатываемую поверхность теплой водой.

___________________________________________________________________________________________________________

Ссылки на полезные ресурсы


Видематериалы:






_________________
C-Cables - Изготовление кабелей блоков питания https://vk.com/public169564062


Последний раз редактировалось Alex_NIKO 17.07.2019 19:40, всего редактировалось 126 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 18.04.2018
Откуда: Москва
CrownA писал(а):
То есть тебе всё таки самые дорогие нужны? Ну тогда в сторону битсов посмотри.

видимо да. Спасибо.
https://aliexpress.ru/item/32889716681. ... 8d6d4cc909
а эти плохие ? Просто хочу чтобы уплотнителем были кольца, доверия к ним больше. Если выбрать такой вариант с тремя резиновыми кольцами нормально они будут ?




Member
Предупреждение
Статус: Не в сети
Регистрация: 09.11.2018
Откуда: Донецк
Фото: 15
Неплохое решение
#77#77#77

_________________
Искусственный интеллект не может состязаться с естественной глупостью.




Member
Предупреждение Предупреждение
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 51
Hakanaz писал(а):
а эти плохие ?

Без понятия. Я себе под будущую сборку взял те, на что выше ссылку дал.
Hakanaz писал(а):
Просто хочу чтобы уплотнителем были кольца, доверия к ним больше.

Просто хочу или есть какой то многолетний практический опыт использования тех и тех и железная уверенность, что они то точно лучше? :D

_________________
#Букмекеров - на мыло!




Member
Предупреждение
Статус: Не в сети
Регистрация: 09.11.2018
Откуда: Донецк
Фото: 15
CrownA писал(а):
или есть какой то многолетний практический опыт использования тех и тех и железная уверенность, что они то точно лучше?

Красный купил одну трубку с нержавейки с алика на пробу и стал теперь гуру в "трубостроении" сжо. :D

_________________
Искусственный интеллект не может состязаться с естественной глупостью.




Member
Статус: Не в сети
Регистрация: 18.04.2018
Откуда: Москва
CrownA писал(а):
себе под будущую сборку взял те, на что выше ссылку дал.

Под будущую сборку, получается что вы и этими и теми не пользовались, чем же тогда ваш вариант лучше если нет многолетней практики их использования как вы говорите?? Получается вы советуют то что сами ещё не использовали.




Member
Статус: Не в сети
Регистрация: 28.03.2009
Откуда: FI
Фото: 22
А есть владельцы фитингов под трубки, китайских что без колечек? меня интересует в серебряной раскраске, фитинг анодирован или же хромирован?

_________________
8700K@5.2/mobo with rgb/ddr4 with rgb/rtx with rgb




Member
Предупреждение Предупреждение
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 51
Hakanaz писал(а):
Получается вы советуют то что сами ещё не использовали.

Да, всё именно так. Ещё добавлю:
Во первых - у меня есть свои мозги и знания, которые позволяют мне сделать определённые выводы, глядя на банальную сантехнику, которой по сути и являются эти фитинги.
Во вторых - совсем не обязательно пользоваться моими советами.
Так нормально всё объяснил? Если осталось ещё что то не понятное, спрашивай, не стесняйся :D

Добавлено спустя 1 минуту 34 секунды:
coka писал(а):
фитинг анодирован или же хромирован?

Естественно анодирован. С хромировкой он раз в десять дороже бы стоил.

_________________
#Букмекеров - на мыло!




Member
Статус: Не в сети
Регистрация: 18.04.2018
Откуда: Москва
CrownA писал(а):
у меня есть свои мозги и знания, которые позволяют мне сделать определённые выводы

Мозги хорошая штука, хотелось совета от людей которые уже использовали. За совет спасибо.




Member
Статус: Не в сети
Регистрация: 06.02.2011
Откуда: Красноярск
Фото: 67
Такой вопросец где можно купить никелированную медную/латунную трубку внешним диаметром 16мм (14/16 или подобную)
Лучше наверное отожженную, хотя пойдёт и жесткую т.к. повороты можно и уголками сделать.
В продаже видел только типа такого : https://aliexpress.ru/item/32805573945. ... yB56g&mp=1
с доставкой 750р за кусок чуть меньше пол метра и хз гнётся она или нет.

В общем если знаете где можно купить такую-же но дешевле или аналог, куски желательно подлиннее 750 - 1000 мм

Еще как вариант матовую черную, в ЭВОПС вроде бывала карбоновая но меньшего размера. Но карбоновую не согнуть =(

_________________
Мне нужен мир! Желательно целиком.
Мой MORAzilnik https://forums.overclockers.ru/viewtopic.php?f=118&t=621777&p=16776668#p16776668




Member
Статус: Не в сети
Регистрация: 20.02.2008
Откуда: IL
Фото: 1
SERO91988
BP-NCBHT16SL-L500
BP-NCBHT16BS-L300
BP-NCBHT16DRD-L300
BP-NCBHT16DW-L500
BP-NCBHT16GD-L500
BP-NCBHT16RBL-L500

у битсев на сайте в поиске забивай




Member
Предупреждение
Статус: Не в сети
Регистрация: 09.11.2018
Откуда: Донецк
Фото: 15
Это термоусадка на трубках или такие трубки есть?
#77

_________________
Искусственный интеллект не может состязаться с естественной глупостью.




Member
Статус: В сети
Регистрация: 19.03.2008
Откуда: Минск
Фото: 2
vostokhost писал(а):
Это термоусадка на трубках или такие трубки есть?

Предполагаю, что это черные, матированные вручную, акриловые трубки. Автор сборки не пояснил?




Member
Предупреждение
Статус: Не в сети
Регистрация: 09.11.2018
Откуда: Донецк
Фото: 15
nag77 писал(а):
Автор сборки не пояснил?

Автор поста на реддите спрашивает у народа как сделана эта разводка (те он не автор сборки), найти по фото и покопаться можно, но это мимолетный интерес, как сделали трубки похожими на ZMT шланги.

Добавлено спустя 4 минуты 13 секунд:
Возможно это черные petg трубки сатинированные.

_________________
Искусственный интеллект не может состязаться с естественной глупостью.




Member
Статус: Не в сети
Регистрация: 28.03.2009
Откуда: FI
Фото: 22
Обычные прозрачные трубки взять да пошкурить мелкой наждачкой, а потом покрасить матовой краской для пластиков, вот и весь секрет, хотя может этап с ошкуриванием можно и пропустить и без этого краска будет крепко держаться

_________________
8700K@5.2/mobo with rgb/ddr4 with rgb/rtx with rgb




Junior
Статус: Не в сети
Регистрация: 21.05.2020
Даров а, скажите, кто юзал эти трубки? Это чистая медь или премиси? Гнуть не собервюсь, но думаю собрать на них, кто че скажет? И ещё вопрос если на них сделать, то охлаждение будет лучше чем на трубках petg?


Вложения:
Screenshot_20200523_105938_com.alibaba.aliexpresshd.jpg [ 263.5 КБ | Просмотров: 159 ]


Member
Предупреждение
Статус: Не в сети
Регистрация: 09.11.2018
Откуда: Донецк
Фото: 15
peter1981 писал(а):
И ещё вопрос если на них сделать, то охлаждение будет лучше чем на трубках petg?

Надежнее будет, а не лучше охлаждать.

_________________
Искусственный интеллект не может состязаться с естественной глупостью.




Junior
Статус: Не в сети
Регистрация: 21.05.2020
Спасибо друг!!!




Member
Статус: Не в сети
Регистрация: 22.11.2009
Откуда: Россия Екб
Фото: 17
peter1981 писал(а):
Даров а, скажите, кто юзал эти трубки? Это чистая медь или премиси?

https://elsodom.ru/catalog/product/81570/
ветку вообще не читаете, смысл в этих огрызках?
Медь забирает в себя тепло, не вымывается, надежно

_________________
2K G-sync Rtx 2080 Ti +жижа, пока на "4к" не хватает...




Junior
Статус: Не в сети
Регистрация: 01.02.2020
Всем привет!
BP-NCCLT16ACWH-L1000 Bitspower None Chamfer Crystal Link Трубка OD 16 мм - длина 1000 мм (белый)(https://shop.bitspower.com/index.php?route=product/product&product_id=2890&search=BP-NCCLT16ACWH-L1000)
Жидкость планирую использовать бесцветную по-этому выбрал цветные трубки,может кто имел опыт с такими трубками,как они в эксплуатации?
И вопрос по трубкам можно купить (Набор лекал 45, 90, 180 градусов для удобной гибки трубок внешним диаметром 16 мм.) от любого производителя?
Фитинги планирую использовать эти:
BP-EML16-6P Bitspower G1 / 4 "Серебристый Сияющий Улучшенный Multi-Link Для OD 16 ММ (6 ШТ.)(https://shop.bitspower.com/index.php?route=product/product&product_id=4903&search=BP-EML16-6P)
BP-E90RML16 Bitspower Silver Shining Enhance Поворотный G1 / 4 "90-градусный многоканальный адаптер для OD 16MM(https://shop.bitspower.com/index.php?route=product/product&product_id=5172&search=BP-E90RML16)




Member
Статус: В сети
Регистрация: 19.03.2008
Откуда: Минск
Фото: 2
1oLdBoY1 писал(а):
Фитинги планирую использовать эти:
Bitspowe


Лучшие фитинги для жестких трубок из существующих.


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 1288 • Страница 64 из 65<  1 ... 61  62  63  64  65  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: Gartvik, Hack-Stock, k2viper и гости: 13


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:



Лаборатория














Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
