Предметом обсуждения данной темы являются компоненты Hard Tubing, выступающие в роли связующих элементов системы жидкостного охлаждения.

#77

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ МЕДНЫХ, АКРИЛОВЫХ И PETG ТРУБ
В этом разделе темы рассмотрим некоторые важные характеристики которые необходимо учитывать при выборе медных, акриловых и PETG трубок.

Если вы приняли решение строить систему жидкостного охлаждения вашего ПК на жестких трубках, то в первую очередь, стоит определиться с внешним диаметром трубок OD, который, в отличии от систем бытовых коммуникаций, будет являться основным. Внутренний Ø ID имеет второстепенное значение.
Толщина стенок трубки (Wall), в большинстве случаев, составляет 1 мм для металла и 1-2 мм для пластиковых труб.

Внешний диаметр (OD) трубки будет основным параметром при подборе фитингов .

#77

Стоит обратить внимание, при описании параметров труб используется две системы измерений: дюймовая (имперская) и метрическая.
Для того чтобы быстро осуществлять перевод дюймов в миллиметры, применяют специальные таблицы.

Таблица перевода дюймовых размеров труб в метрические
#77

1 дюйм (inch)(") = 25,4 мм. Значения округлены.

Размеры трубок, используемых для СЖО компьютеров (ID/OD):
10/12mm; 10/13mm; 12/16mm; 14/10mm
3/8 x 1/2"; 1/2 x 5/8"
___________________________________________________________________________________________________________

Медные трубки

#77

Медь очень привлекательный и прочный материал, медные трубы обладают антибактериальными свойствами, выдерживает высокие давления и температуру не боятся ультрафиолета, имеют низкий коэффициент теплового расширения.
По технологии изготовления медные трубы можно разделить на два типа – отожженные и не отожженные.
Первые, преимущественно используются для разводки в системах кондиционирования. Если планируется сгибать трубки, то рекомендуется использовать именно этот вариант.
Отожженные трубы, после специальной термической обработки приобретают мягкость, их прочностные качества при этом незначительно ухудшаются, тогда, как монтаж становится проще.
Отожженные медные трубки встречаются как в виде прямых отрезков (не распространенный вариант), так и свернутыми в бухты "улитки" различной длины (от 15 до 50 м в зависимости от диаметра).
Встречаются прямые трубы из отожженной меди с хромированным покрытием. Один из примеров: продукция финской фирмы Outokumpu.

Трубы не отожженого типа, как правило, продаются прямыми отрезками длиной от одного, до нескольких метров.
___________________________________________________________________________________________________________

Акриловые и PETG трубки

#77

Акрил - синтетический виниловый полимер метилметакрилата (PMMA), термопластичный прозрачный пластик, известный так же под наименованиями Plexiglas, Органи́ческое стекло́ (оргстекло) и многими другими.
Акрил уже давно известен как заменитель стекла и акриловые трубы, следовательно, используются в самых различных сферах, системы жидкостного охлаждения для PC не стали исключением.

Основные преимущества акриловых трубок

  • Акриловые трубы имеют идеально гладкую поверхность;
  • Светопрозрачность акрила 92%;
  • Трубки из акрила прекрасно поддаются обработке, в том числе, термоформовке и горячему изгибу;
  • Сопротивляемость удару у акрила в 5 раз больше, чем у стекла;
  • Акрил обладает хорошей устойчивостью в химических средах, совместимость с большинством охлаждающих жидкостей;
  • Большой выбор цветовых решений

Помимо перечисленных достоинств, акриловые трубки имеют приемлемую стоимость.
К недостаткам акрила можно отнести склонность к поверхностным повреждениям (твёрдость 180—190 Н/мм²).

PETG (полиэтилентерефталат гликоль) имеет схожие с акрилом положительные свойства.

Основные преимущества PETG трубок

  • Светопрозрачность ПЭТГ 90%;
  • устойчив к сколам и трещинам, очень легко поддается обработке.. тонкостенные PETG трубки можно легко резать обычным канцелярским ножом;
  • Более низкая температура плавления при сравнении с акрилом;
  • Благодаря модифицированию, ПЭТГ при нагреве не кристаллизуется;
  • Соотношение цена/качество делают PETG трубки наиболее привлекательным решением.

Материал также имеет хорошую химическую стойкость, однако не совместим с некоторыми охлаждающими жидкостями, обсуждение этой темы:
https://linustechtips.com/main/topic/55 ... with-petg/
Руководство по химической совместимости:
http://sevierlab.vet.cornell.edu/resour ... Detail.pdf



Видеоматериал, который способен помочь в выборе "Акрил или PETG"


ВЫБОР ФИТИНГОВ
Направление Hard Tubing совершило грандиозный прорыв и сегодня мы можем видеть огромный ассортимент фитингов от разных производителей, пять лет назад об этом можно было только мечтать.

В этом разделе, на примере некоторых производителей, рассмотрим известные типы фитингов, которые используются (использовались) для соединения жестких трубок с компонентами контура.

Компрессионные фитинги

Компрессионные фитинги по праву считаются самыми надежными, принцип крепления трубки основан методе сжатия (компрессии). Верхняя часть фитинга, в виде гайки-колпачка, в закрученном состоянии прижимает запорное резиновое кольцо к внешней стенке трубы.

#77

Дополнительно для повышения надежности соединения в основном корпусе фитинга так же установлены уплотнительные кольца (O-Rings), общее количество колец зависит от инженерного замысла производителя и варьируется от (1*) 2 до 4 шт.

#77
#77

* С 2019г некоторые производители расширили ассортимент компрессионных фитингов моделью с одним, но большим кольцом из силиконового эластомера (материал уточняется).
По заявлениям производителя, данный вид соединения способен выдержать нагрузку на разрыв равную 15кг.

#77

На сегодняшний момент ассортимент моделей компрессионных фитингов настолько велик, что останавливаться на каких либо отдельных экземплярах лишено всякого смысла.. При желании каждый может выбрать для себя модели соответствующие всем желаемым запросам.

Экскурс в историю
Производство компрессионных фитингов для твердых трубок было налажено в 2013 году сразу несколькими производителями. Первой отметилась американская компания PrimoChill. В мае 2013г продукты серии Rigid Ghost были анонсированы на странице производителя в Facebook.

#77

Однако, если покапать в сети, то можно найти один интересный факт... примерно в тоже время (6 мая 2013г.) на страницах сайта словенской компании EKWB появился материал, посвященный разработке новых компрессионных фитингов для акриловых трубок.

#77

В конце сентября 2013 под брендом PrimoChill выходит новая серия фитингов с громким названием "Револьвер"
Отличия от предыдущей серии преимущественно в новом дизайне. Также для облегчения процесса закручивания компрессионной гайки теперь предусмотрен специальный ключик.

#77

Ноябрь 2013. Тайваньский бренд Bitspower отмечается компрессионными фитингами BP-EML, а так же угловыми фитингами и адаптерами для соединения трубок:

#77
___________________________________________________________________________________________________________

Push-in фитинги

Push-in - от англ. вталкивать. Еще одни не менее популярный тип фитингов, выпускается разными производителями.
Наиболее известное решение от EKWB - Push-In (HD)
Фитинги предназначены для использования с твердыми трубками. По принципу фиксирования трубки данный тип фитингов ничем не отличается от выпускавшихся ранее мульти-линк адаптеров, отличие лишь в большей толщине уплотнительных колец и их количестве, что повышает надежность этого вида соединения

#77
___________________________________________________________________________________________________________

Multi-Link Adapter, Мульти-линк

Канувшие в прошлое модели, которые сегодня вряд ли кто станет использовать из за их низкой надежности, однако, они имели место быть.
Предназначение данного типа фитингов - прямое соединение водоблоков видеокарт посредством жесткой трубки Crystal Link Tube.

Фитинги Bitspower Multi-Link Adapter BP-****-C47 G1/4"

#77

Крепление трубки и герметичность соединения достигается за счет одного, либо двух уплотнительных колец (O-Rings).

При использовании данного типа фитингов следует принять во внимание следующее:
  • Необходимо использовать трубки диаметром ровно 12.0 мм, малейшее отклонение от оригинала в меньшую сторону, ослабит крепление трубки и увеличит вероятность протечек.
  • Следует избегать перекосов трубки.

Одним из самых удачных примеров использования фитингов Bitspower в сочетании с медными трубками есть и остается проект Murderbox Prototype 1, проект сочетающий в себе высокий уровень эстетичности и инженерной мысли.

Аналогичные модели, совместимые с диаметром линков 10мм, были и у других производителей: Enzotech, Phobya
___________________________________________________________________________________________________________

Вероятно, уже не актуально..но их стоит упомянуть


Пресс фитинги для медных труб

Если учесть, что данная версия фитингов позиционировалась именно для СЖО, то ее можно назвать единственной в своем роде

Фитинги Koolance Soft Copper Tubing G 1/4

#77

Совместимые диаметры труб: OD 6mm (1/4"), 10mm (3/8"), 13 мм (1/2 ") - больше не производится.
Фиксация трубки и герметичность соединения достигаются за счет обжимного, медного кольца.
Фитинг предназначен только для использования с медными трубками.

Технология соединения фитинга с медной трубой выглядит следующим образом:
1. На трубу одеваются зажимная гайка и обжимное кольцо.
2. Конец трубы с обжимным кольцом и гайкой вставляется в фитинг.
3. Гайка затягивается до упора вручную, при этом конусообразное кольцо должно войти в конусную часть фитинга без перекосов.
Далее гайка затягивается гаечным ключом на 0,5-1,25 оборота в зависимости от диаметра медной трубы.


Кольцо в данном виде фитингов является одноразовым элементом, при необходимости приобретается отдельно.
Стоимость: $0.29-$0.69 в зависимости от диаметра.
___________________________________________________________________________________________________________

Push-in фитинги с цангой

Пуш-ин (push-in) фитинги или цанговые штуцеры, применяются в различного рода пневматических системах, предназначены для фиксации трубок из полиэтилена или полиуретана. Основной особенностью цанговых фитингов является наличие специального запорного механизма (3), который установлен внутри корпуса (2) и автоматически зажимает трубку при ее помещении в фитинг. Извлечь трубку можно только после нажатия на круглую площадку (1), с наружней стороны фитинга. Уплотнительное кольцо (4) из нитриловой резины (NBR) гарантирует полную герметичность между наружной поверхностью трубки и штуцером.

#77
#77

Производителей push-in фитингов довольно много, самые известные это Festo, Camozzi и C.Matic.

При выборе данного вида крепежа стоит уделить внимание размеру цилиндрической резьбы, который используется для фитингов (нас интересует только G1/4" и в редких случаях G3/8"), а также на длинну резьбовой части, нередко она превышает 5мм. В последнем случае для вкручивания в водоблоки можно воспользоваться специальными проставками (дистансерами) для фитингов, которые позволяют компенсировать излишнюю длину резьбы.
Также желательно использовать фитинги с резиновым уплотнительным кольцом в резьбовой части (5).


C.Matic MA series

#77

Диаметры совместимых труб: 6, 8, 10, 12мм
Материал корпуса: никелированная латунь
тип соединения: быстросъемные (цанга)
Резьба: G 1/4 с резиновым уплотнительным кольцом.

Полный каталог фитингов C.Matic#77

Camozzi Серия 6000 и 6000 Micro

Подходящие модели: S6510,6512,6512 Micro

#77
Диаметры совмесимых труб: 6, 8, 10, 12мм
Материал корпуса: никелированная латунь
тип соединения: быстросъемные (цанга)

Каталог продукции Camozzi #77

Festo QS, NPQM-D

#77

Диаметры совместимых труб: 6, 8, 10, 12мм
Материал корпуса: никелированная латунь
тип соединения: быстросъемные (цанга)
Резьба G 1/4 с резиновым уплотнительным кольцом
Каталог продукции Festo #77

Некоторые модели от других производителей push-in фитингов можно посмотреть здесь.

___________________________________________________________________________________________________________
Video guides to Fittings for Rigid Hard line Tubing for PC






РАБОТА С МЕДНЫМИ ТРУБКАМИ. НЕОБХОДИМЫЙ ИНСТРУМЕНТ
РАБОТА С МЕДНЫМИ ТРУБКАМИ. НЕОБХОДИМЫЙ ИНСТРУМЕНТ

Благодаря своим замечательным свойствам медные трубы отлично зарекомендовали себя как удобный материал для монтажных работ, их достаточно легко резать и гнуть. И все же подготовка медных труб – процесс, который требует некоторого умения и навыков. Помните, что медь достаточно мягкий материал, и обращаться с ним нужно с должной аккуратностью.

Семь раз отмерь – один раз отрежь! После того как все варианты обдуманы, размеры сняты, пора переходить к решительным действиям....

___________________________________________________________________________________________________________

Резка медных труб #77

При выполнении работ несомненно возникнет необходимость нарезать трубы на отрезки, заданной длины. Для того, чтобы сделать это качественно, потребуется специальный инструмент – труборез. Это простое приспособление позволяет получить срез, с гладкими аккуратными кромками без деформации трубы.
Можно, конечно, не тратиться и вооружиться пилкой по металлу, но труборез все же, позволит справиться с задачей гораздо быстрее и качественнее.
Для работы стоит выбрать труборез для медных труб с лезвием из легированной стали.

#77

Работа с ручным труборезом не требуют от работающего особых навыков и квалификации.

Использование трубореза. Видеомануал
___________________________________________________________________________________________________________

Снятие грата

После резки край трубы необходимо обработать: снять фаску , чтобы избежать повреждения уплотнительных колец в фитингах, удалить внутренний грат (наплыв металла в районе среза).
С этой задачей легко справится инструмент называемый гратосниматель или риммер

Данный инструмент предназначен для обработки края трубки после резки.
Удобен в использовании, универсальный (внутренний и наружный) гратосниматель, предназначенный для обработки трубок из меди, пластика, алюминия.

#77
___________________________________________________________________________________________________________

Гибка труб


В бытовых условиях существует несколько методов безопасной гибки медных труб, сводящих к минимуму риск их повреждения.

Начнем, пожалуй, с самого простого, дедовского метода, который применяют до сих пор: медная труба заполняется сухим песком, при этом оба конца затыкаются пробками. Затем вы без опаски можете согнуть трубу. Это не составит труда, так как поможет песок. Кроме того, он «разопрет» стенки и не позволит им сминаться вовнутрь. Не думаю, что кто то сегодня станет возится с песоком, но знать об этом нужно :pardon:.

При другом методе гибки применяется пружинный трубогиб или трубогибная пружина соответствующего диаметра.

#77

Принцип работы этого инструмента предельно прост: чтобы согнуть медную трубу, нужно надвинуть на нее пружину – в том месте, где предполагается изгиб. После этого можете гнуть трубу хоть о колено – благодаря пружине она не сомнется и не сплющится. После того как труба будет изогнута, пружина снимается с трубы по принципу вывинчивания. Однако, такой метод имеет существенный минус - невозможно точно контролировать радиус изгиба.

Ещё один метод выполняется с использованием пучка проволоки. Каждая проволока по отдельности вставляется в заготовку так, чтобы весь пучок плотно заполнял внутреннюю часть трубы. После сгибания проволока таким же образом, по отдельности, извлекается из полости трубы.


Отлично для гибки труб в домашних условиях подходит специальный инструмент -Трубогиб ручной рычажного типа.

#77

Как видно из названия, работа таких инструментов основана на принципе рычага. Использование данного вида трубогибов требует приложения некоторых усилий для смещения рычага, воздействующего на специальные ролики, продвигающие заготовку вдоль гибочной формы. Сегодня на рынке представлены трубогибы , которые позволяют сгибать трубы различного диаметра на угол от 0 до 180 градусов, большинство моделей имеют градуированную шкалу для точной гибки.

#77

К минусам можно отнести ограниченность применения, конкретная модель предназначена для определенного диаметра труб. Есть наборы ручных трубогибов со сменными сегментами (башмаками) для разных диаметров труб, но стоят они, совсем не дешево и предназначены для профессионального использования.

#77

Использование трубогиба. Видеомануал



При выборе модели трубогиба стоит обратить внимание на такой параметр, как радиус изгиба, для трубок, используемых в компактных системах, это очень актуально.
Из ручных трубогибов, доступных на рынке, самый маленький радиус изгиба имеет модель от французского производителя Virax (30мм для 12мм трубы)

#77

При выборе инструмента советую сильно не экономить и обратить внимание на продукцию таких брендов как Virax, Ridgid и Rothenberger
Хороший инструмент- залог качественной работы!

Обзор трубогиба Swagelok с отличной эргономикой:



Радиусы изгиба труб

Самый распространённый недостаток изгиба – это изменение конфигурации сечения и толщины стенок. Из-за напряжений металла внешняя стенка в месте изгиба утончается, а внутренняя, наоборот, утолщается из-за наплыва металла. Именно поэтому в процессе сгибания стремятся максимально уменьшить такие явления. Важно при изгибе труб соблюдать минимальные радиусы, значение которых зависит от материала, диаметра и толщины стенок трубного элемента.

Наименьшие радиусы и наименьшие длины прямых участков изогнутых труб
(Радиусы изгиба медных и латунных труб, изготовливаемых в соответствии с ГОСТ 617-90 и ГОСТ 494-90)
#77

#77
Lmin- наименьшая длина прямого участка трубы, которая необходима для зажима конца трубы при изгибе (см. рисунок)

Расчет длины изогнутого участка трубы

Длину изогнутого участка трубы А определяют по формуле:
#77

Где:
R – наименьший радиус изгиба, мм;
– наружный диаметр труб, мм;
α - угол в градусах

___________________________________________________________________________________________________________

Выпрямление медных труб

Отожженные медные трубы, смотанные в бухты, очень распространенный вариант, однако, идеально выпрямить их довольно сложная задача, но.. это в том случае, если не использовать специальный инструмент.

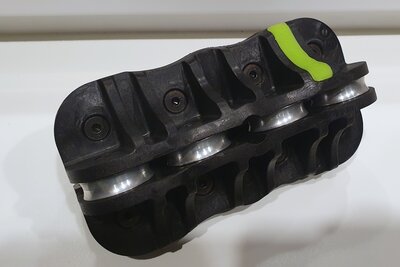

Kwix UK Hand Held Pipe Straightening Tool.


___________________________________________________________________________________________________________

Уроки

Замечательное видео пособие о том, как можно согнуть трубку из неотожженной меди:



Остается лишь добавить, что на завершающей стадии, в зависимости от тематики проекта, медные трубы хромируются, полируются и покрываются защитным лаком, либо просто красятся.

РАБОТА С АКРИЛОВЫМИ И PETG ТРУБКАМИ. НЕОБХОДИМЫЙ ИНСТРУМЕНТ
Благодаря своим универсальным свойствам, трубки из ПЭТГ или акрилового стекла и предлагают большие возможности для художников в поиске и воплощении творческих идей в разных сферах искусства. Моддинг персональных компьютеоров не является исключением...

___________________________________________________________________________________________________________

Инструменты и материалы, необходимые для работы с акриловыми и PETG трубками

Итак, какие инструменты и материалы понадобятся для работы с акриловыми и PETG трубками?

  1. Защитные перчатки, желательно с рабочей поверхностью из безворсового материала;
  2. Малярный скотч или modding tape;
  3. Тряпочка из мягкой ткани;
  4. Лобзик или ножовка (полотно должно иметь мелкие зубцы и небольшую разводку);
  5. Гратосниматель (желательно), но можно обойтись без него. Небольшие кусочки водостойкой абразивной бумаги: Р240 и P400;

    Если планируется гибка труб:
  6. Упругий уплотнитель нужного диаметра (примерно ID трубки минус 1мм) Для этих целей подойдут: подходящей толщины силиконовый шланг или резиновый уплотнительный шнур круглого сечения, однако, лучше воспользоваться для этих целей силиконовым кордом (Silicon Bending Insert), который предлагают производители трубок.

    #77
  7. Строительный фен, термо-пистолет, Heat Gun с регулятором температуры, желательно с возможностью установки инструмента в вертикальном положении.

#77

Многие производители быстро отреагировали на популярность данного направления в моддинге и предлагают всевозможные наборы для гибки и работы с акриловыми трубками, на любой вкус:
Вот только некоторые из них:

Alphacool Eiskoffer Professional - bending & measuring kit (13 & 16mm)



Monsoon Hardline All Pro Deluxe Bender Kit 1/2 x 5/8 (16mm)

#77

PrimoChill Rigid Bender, впервые это устройство для гибки (или бендер) было продемонстрировано в 2014г. Аналогичный инструмент Barrow Premium Rigid HardTube Tubing Bender

#77

Есть так же всевозможные лекала, позволяющие формировать желаемый изгиб трубки:

#77
#77
#77

Использовать данные приспособления или нет? Руководствуемся собственным мнением и наличием денежных средств.

___________________________________________________________________________________________________________

Резка и подготовка труб
Резку акриловых труб можно производить как ручным инструментом так и при помощи электроинструмента...

#77
#77

Некоторые рекомендации которые следует соблюдать при резке акрилового стекла:

  • Включайте инструмент перед началом реза;
  • Используйте малярный скотч, он защитит трубку от царапин и может служить как разметка линии реза
  • Низкая скорость подачи лобзика или умеренные обороты режущего диска предотвращают перегрев и оплавление материала.
  • Использование беззубых пил, дисков при резке оргстекла дает удовлетворительный результат.

для резки PETG труб можно воспользоваться как пилкой с мелкими зубьями, так и различными резаками, например для ПВХ труб (PVC cutter)

Обрезанный конец трубки обрабатывается гратоснимателем или наждачной бумагой.

#77
#77

если требуется выполнить большой объем работ, или же вы работаете постоянно с трубками, то имеет смысл приобрести специальную
насадку для дрели или шуруповёрта:

PrimoChill RFB Rigid Tubing Finishing Bit - 3/8in. ID x 1/2 in. OD
Acrylic/PETG Deburrer/trimmer - 12mm OD

#77

стоит дорого, но процесс пойдет значительно быстрее.


___________________________________________________________________________________________________________

Гибка труб

При нагреве (160—180 С° -акрил & 130-150 °C -PETG ) трубки легко поддаются деформации, что дает возможность сгибать их, получая меньшие, если сравнивать с медью, радиусы изгиба. При этом не требуется специальных инструментов, достаточно вставить внутрь трубки упругий материал, это поможет избежать перегиба (сплющивания). Место гиба требуется равномерно прогреть со всех сторон, медленно вращая трубку над соплом фена.

#77

#77

#77

#77

Чтобы добиться изгиба нужного радиуса используются приспособления: матрицы, лекала из специальных наборов (о которых было сказано выше) или различные цилиндрические предметы, которые можно использовать как шаблон для придания нужной формы.

#77

После гибки дайте трубкам остыть, чтобы избежать возникновения внутреннего напряжения, охлаждение должно быть как можно более продолжительным и однородным. Для сохранения полученной формы изделие необходимо зафиксировать в нужном положении до его охлаждения, до температуры 60-70°С.
При правильно подобранной температуре после гибки акрил сохраняет первоначальную прозрачность и гладкую поверхность.

Во избежании слипания материалов после нагрева и для того чтобы проще было вытащить уплотнитель из трубки, можно смачивать уплотнительный материал мыльным раствором. При использовании последнего, не забудьте промыть трубки теплой проточной водой.
При обработке акрилового стекла необходимо учитывать, что оно чувствительно к механическим повреждениям не используйте при работе твердые материалы, которые могут оставить царапины.


___________________________________________________________________________________________________________

Шлифование и полировка акрилового стекла

  1. Легкие царапины можно отполировать без предварительной шлифовки. Выдавить небольшое количество специальной пасты на края царапины и с легким нажатием полировать круговыми движениями в течение 3-5 минут специальной мягкой тканевой салфеткой, предназначенной для ухода за пластиком.
  2. Глубокие царапины успешно удаляются водостойкой абразивной бумагой № 320, 400, 600 и 1000. Смачивайте водой поверхность, обрабатывая ее движениями в одном направлении (не круговыми движениями!). Прежде, чем перейти от одного номера абразивной бумаги к следующему, очистите поверхность, поверните по часовой стрелке на 45°, и с каждым разом немного увеличивайте радиус обрабатываемой поверхности. Полностью закончив шлифовку, протрите поверхность еще раз как описано выше и отполируйте, как указано в п.1.

#77

По окончании работы ополоснуть обрабатываемую поверхность теплой водой.

___________________________________________________________________________________________________________

Ссылки на полезные ресурсы


Видематериалы:






_________________
C-Cables - Кабели для блоков питания .. и не только https://vk.com/public169564062


Последний раз редактировалось Alex_NIKO 17.07.2019 19:40, всего редактировалось 126 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 25.01.2014
Трубки все же cupori нашел, привезли.
Заодно пополнил инструментарий
Вложение:
20200802_222334-01.jpeg [ 1.14 МБ | Просмотров: 524 ]




Member
Статус: Не в сети
Регистрация: 25.01.2008
Откуда: Дербент
Фото: 0
Скиньте адрес




Member
Статус: Не в сети
Регистрация: 22.11.2009
Откуда: Россия Екб
Фото: 17
Bastard0 писал(а):
cupori

тонкая стенка, глянцевый хром :crazy:
Где купить Ottokumpo ????

_________________
2K G-sync Rtx 2080 Ti +жижа, пока на "4к" не хватает...




Member
Статус: Не в сети
Регистрация: 25.01.2014
Reveal809 писал(а):
тонкая стенка, глянцевый хром :crazy:

1мм стенка, куда толще то? И какой хром еще нужен если не глянцевый?
Отличные трубы, не первый год использую.




Member
Статус: Не в сети
Регистрация: 22.11.2009
Откуда: Россия Екб
Фото: 17
Bastard0 писал(а):
Отличные трубы, не первый год использую.

Я не поленюсь, сделаю сравнение Купори и Оттоку..
Сюда выложу :beer:

_________________
2K G-sync Rtx 2080 Ti +жижа, пока на "4к" не хватает...




Member
Статус: Не в сети
Регистрация: 24.12.2006
Откуда: деньги?
Фото: 15
Камрады, приветствую)
я решил внутри системника перейти на трубки. Планируются водоблоки на память и хочется сгладить углы 180 градусов между водоблоками на память, процессор, vrm. Есть несколько вопросов
Какие фитинги удобнее/надежнее которые с кольцами или со сплошной резинкой?
пример с кольцами https://www.evopc.ru/catalog/fitingi/fi ... _16/32308/
пример с резинкой https://www.evopc.ru/catalog/fitingi/fi ... _16/32758/
вообще у других производителей не замечал такого решения с одной резинкой, но по логике должно быть удобнее и надежнее. У меня 7 помп просто, давление не самое низкое

почему некоторые предпочитают акриловые трубки? ради двух процентов прозрачности? геморроя же на миллион больше
кстати, у петг трубок нет проблем с антифризами? с пропиленгликолем
гнутся ли трубки хоть чуть-чуть или как их потом вынимать?) не могу провести аналогию с гибкими шлангами

чем вы гнете трубки, если угол 180 градусов нужен например с малым радиусом, а стандартные наборы для гнутья не дают такой маленький радиус?

есть ли в россии насадки на шуруповерт для снятия заусенцев?

кто-нибудь пробовал соединять видимокарты твердыми трубками?
https://www.evopc.ru/catalog/shlangi_i_ ... bki/29552/
это вообще надежно? или при вытаскивании видимокарт все потрескается?

_________________
🔥 богатый президент=бедная Россия 🔥




Member
Предупреждение
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 51
REAN1MAT0R писал(а):
У меня 7 помп ... почему некоторые предпочитают акриловые трубки?

Если у тебя 7 помп, то ты в 2 раза круче Атлона и поэтому тебе нужны только трубки из нержавейки :D
Возню с пластиковыми недотрубками советую пропустить :D

_________________
#Букмекеров - на мыло!




Member
Статус: Не в сети
Регистрация: 22.11.2009
Откуда: Россия Екб
Фото: 17
REAN1MAT0R писал(а):
У меня 7 помп просто, давление не самое низкое

Ты как всегда красава, быстрее всех везде :lol: :lol: :lol:
Бери медь хром - и плюсом не забудь еще пару помп прикупить :hi: :super:
По фитингам, у меня на двух компах ЕК, за 6 лет ни один фитинг не потек, два кольца

_________________
2K G-sync Rtx 2080 Ti +жижа, пока на "4к" не хватает...




Member
Предупреждение
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 51
Reveal809 писал(а):
Бери медь хром

Не, я только нержавейку. Уже куплено - Использование акриловых и медных трубок для СЖО, а также фитинги для трубок, прочая арматура и инструменты #16494766.
Следующая сборка будет на ней.

_________________
#Букмекеров - на мыло!




Member
Предупреждение Предупреждение
Статус: Не в сети
Регистрация: 19.03.2008
Откуда: Минск
Фото: 2
CrownA писал(а):
Не, я только нержавейку. Уже куплено


Куплено, не значит реализовано)
И не понятный, так и не объясненный, скепсис к медным трубкам)




Member
Предупреждение
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 51
nag77 писал(а):
Куплено, не значит реализовано)

Всему своё время. У меня сейчас есть намного более интересное занятие.
nag77 писал(а):
И не понятный, так и не объясненный, скепсис к медным трубкам)

Скепсис? Да нет никакого скепсиса. Уже писал раньше - мне ни пластик, ни медь просто не интересны. Вот нержавейка - да, это вызов. Это не стандартно, интересно, сложно.
А лепить из года в год одну и ту же хрень и такую же, как у всех - лепите, мне не жалко, но без меня.

_________________
#Букмекеров - на мыло!




Member
Статус: Не в сети
Регистрация: 24.12.2006
Откуда: деньги?
Фото: 15
да нафиг металлические трубы, геморроя я себе точно не хочу - акрил либо петг
вы лучше с вопросами помогите)

_________________
🔥 богатый президент=бедная Россия 🔥




Member
Предупреждение
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 51
REAN1MAT0R писал(а):
вы лучше с вопросами помогите)

Эти вопросы уже по 100500 раз обсосаны со всех сторон. Отлистай тему на пару десяток страниц назад и читай ответы.

_________________
#Букмекеров - на мыло!




Member
Статус: Не в сети
Регистрация: 20.02.2008
Откуда: IL
Фото: 1
REAN1MAT0R если резинки сплошные не надо буски брать, у народа текли они от давления ли или еще от какого черта, лучше у тайваньцев закажи ,у тайваньцев колечки под резинки сплошные имеются
#77

я юзал екшные на 2 резинки (год где то) ,битсовские тоже на две (8 -10 месяцев) и теперь в работе битсовые со сплошной (около года) ни одни не текли только поворотники екшные сопливят причем все
буски как ты показал на картинке тоже заказывал, но пока они пришли у народа течь начали,и в ход не пошли так и лежат где то,жалко железо стало




Member
Статус: Не в сети
Регистрация: 06.02.2011
Откуда: Красноярск
Фото: 68
REAN1MAT0R использовал в порядке опытов фитинги барроу (в целом аналогично с битсом, но без конусной шайбы) под сплошную резинку, держит трубку капитально единственное НО внутренний шестигранник несколько сокращает сечение фитинга (я растачивал до 10мм) брал такие под трубку 12/16 https://aliexpress.ru/item/400079027854 ... 1588351235
там-же под 10/14 как вариант всё в 3х цветах насчет именно букски- я бы не брал и страшные и у кого-то текли... хотя может дело в рукожопости, всё-же усилие затяжки там надо немаленькое.

Но если закрутить нормально, то выдернуть затянутый фитинг со сплошным кольцом - в разы сложнее чем из затянутого компрессионника на кольцах, голый фитинг сдернуть с сухой трубки руками надо ооочень постаратся.

По трубкам акрил - боится некоторых жиж и спирта, причем от спирта лопается а в некоторых жижах течет по микротрещинам (в другой жиже/воде при этом может не теч) в залитом виде отличить акрил от PETG проблематично, поэтому использование последнего - предпочтительнее

трубку можно согнуть от руки, но не значительно воткнуть короткую прямую трубку между 2мя фитингами на 90 градусных адаптерах - крайне проблематично, только на излом с отгибом... что ни есть хорошо
, проще собрать ветку и в крутить в водоблоки за счет вращения ротационных адаптеров. /На длинне более 20 см в принципе впихуемо и так.

По составу PETG ближайший аналог пластиковых бутылок, в которых хранят всё от минералки до серной кислоты, единственный минут где-то от 60-70 градусов их начинает "вести" ближе к 90 - им капец акрил немного более термо стоек, но именно что немного (зависит от производителя но где-то +5 градусов примерно)

Собирать ВКарты на трубках вполне можно (собственно самые первые фитинги под трубки - это были как раз слай линки в которые кто-то придумал вставлять длинные трубки и пошло поехало...

Согнуть трубку круче радиуса 40-50мм красиво - нереально в таких случаях имеет смысл собирать или с 2мя 90 градусными адаптерами или вообще без трубки на одних жестких адаптерах.
Насадки на шурик - ненужный хлам, вполне хватает греноснимателя для пвх труб который можно найти в любом большом пром товарном магазе.

_________________
Мне нужен мир! Желательно целиком.
Мой MORAzilnik https://forums.overclockers.ru/viewtopic.php?f=118&t=621777&p=16776668#p16776668




Member
Статус: Не в сети
Регистрация: 24.12.2006
Откуда: деньги?
Фото: 15
bomber91 писал(а):
не надо буски брать, у народа текли они от давления ли или еще от какого черта

это у нас на форуме есть случаи или где то зарубежом видели?
надо будет спросить в магазине, думаю там врать не станут

bomber91 писал(а):
лучше у тайваньцев закажи

всмысле битспауэр?

SERO91988 писал(а):
брал такие под трубку 12/16

большое спасибо за ссылку, цена отличная
шестигранник конечно расстраивает
я как раз хотел утолщить трубки, чтобы снизить гдс
а бывают варианты еще со сплошной резинкой кроме буткски и барроу? без внутреннего шестигранника и синяя резинка реально бесит)

странно как бутски текут, они абсолютная копия барроу
для затяжки у меня есть маленький сантехнический ключ. после того как затянул пальцами, чуточку подтягиваю ключом, не представляю как может подтекать, только если глобальная ошибка в проектировании

а по компрессионнум фитингам бутски нет нареканий?
https://www.evopc.ru/catalog/fitingi/fi ... _19/32753/
я для внекорпусной части контура планировал 13/19 шланг и фитинги, они в наличии только от этой компании

SERO91988 писал(а):
единственный минут где-то от 60-70 градусов их начинает "вести"

у меня максимум 32 летом бывает
спасибо за мнение, сам уже склонялся к петг, не понимаю зачем нужен акрил

SERO91988 писал(а):
в таких случаях имеет смысл собирать или с 2мя 90 градусными адаптерами

по адаптерам есть протекающие, которых стоит избегать?

кто-то пользовался такой штукой для сложных изгибов?
https://aliexpress.ru/item/33002567210.html?

_________________
🔥 богатый президент=бедная Россия 🔥




Member
Статус: Не в сети
Регистрация: 20.02.2008
Откуда: IL
Фото: 1
REAN1MAT0R
REAN1MAT0R писал(а):
это у нас на форуме есть случаи

да,где то у нас по моему даже в этой теме, ага в этой https://forums.overclockers.ru/viewtopic.php?p=16683256#p16683256 ага,и следующая страница рассуждения на тему
повторюсь,возможно у тебя все будет норм ,но мои битсы с оганичительными кольцами такой усадки не дали,обычные двух колечные тоже к стати
REAN1MAT0R писал(а):
битспауэр?

их
шасси то взял? ты же вроде 700 смотреть хотел




Member
Статус: Не в сети
Регистрация: 24.12.2006
Откуда: деньги?
Фото: 15
bomber91 писал(а):
шасси то взял? ты же вроде 700 смотреть хотел

ты про что?)

bomber91 писал(а):
да,где то у нас по моему даже в этой теме, ага в этой

написал автору. у меня есть подозрение, что он долил воды при работающей помпе, закрутил резервуар, а потекло в выключенном состоянии. тут никакие фитинги не спасут)

я решил посмотреть в сторону трубок только потому, что с ними радиус изгиба меньше, чем со шлангами, при этом они держат форму сами по себе без защиты от перегиба, плюс решил увеличить внутренний диаметр.
думаю над местом, где водоблок на оперативку будет соединяться с процессорным или vrm. походу на таком небольшом расстоянии трубку 16мм два раза по 90 градусов не согнешь. получается вариантов два
1 взять у жены какую-нибудь рексону и гнуть по ней на 180 градусов одним полукруглым изгибом
2 использовать 90 градусов адаптеры для трубок, сделав три прямые трубки. этот вариант в целом кажется намного проще. единственное почему я пытаюсь избегать угловых адаптеров и хочу вместо этого гнуть саму трубку - в адаптерах внутри малое сечение, изогнутая трубка гораздо меньше повлияет на гдс.
начал смотреть адаптеры 90 градусов

смотрю букски под 16мм, а они выглядят так, будто это просто адаптер под два обычных фитинга. конечно это ужасно, потому что фитинги нужно вкручивать, резьба съедает весь hi-flow
#77
#77

смотрю у той же букски под 14мм есть совсем другой вариант)) но только под 14мм
#77
а тут все идеально! внутреннее сечение фитинга миллиметров 15-16

кто сравнивал такие адаптеры? какие из них hi-flow под 16мм?

_________________
🔥 богатый президент=бедная Россия 🔥




Member
Предупреждение
Статус: Не в сети
Регистрация: 07.08.2013
Откуда: Тула
Фото: 51
REAN1MAT0R писал(а):
а тут все идеально! внутреннее сечение фитинга миллиметров 15-16

Да хоть 150. Резьбу в четверть дюйма куда денешь?

_________________
#Букмекеров - на мыло!




Member
Статус: Не в сети
Регистрация: 25.01.2014
REAN1MAT0R писал(а):
чем вы гнете трубки, если угол 180 градусов нужен например с малым радиусом, а стандартные наборы для гнутья не дают такой маленький радиус?

Могу только за медь ответить: врианта два
1. Использовать два 90° фитинга
2. Согнуть на 90° один угол + один 90° фитинг (посмотри пример в моих последних сообщениях в теме).

REAN1MAT0R писал(а):
есть ли в россии насадки на шуруповерт для снятия заусенцев?

Есть, но дорогие. Например REMS REG 10 – 54 E

REAN1MAT0R писал(а):
Какие фитинги удобнее/надежнее которые с кольцами или со сплошной резинкой?

Уже какой год использую barrow TYKN-K12 V4. Не подводили. Мне несколько уплотнительных колец кажутся надежнее.


Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 1372 • Страница 67 из 69<  1 ... 64  65  66  67  68  69  >
-

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 7


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:



Лаборатория














Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
