Всем доброго времени суток!

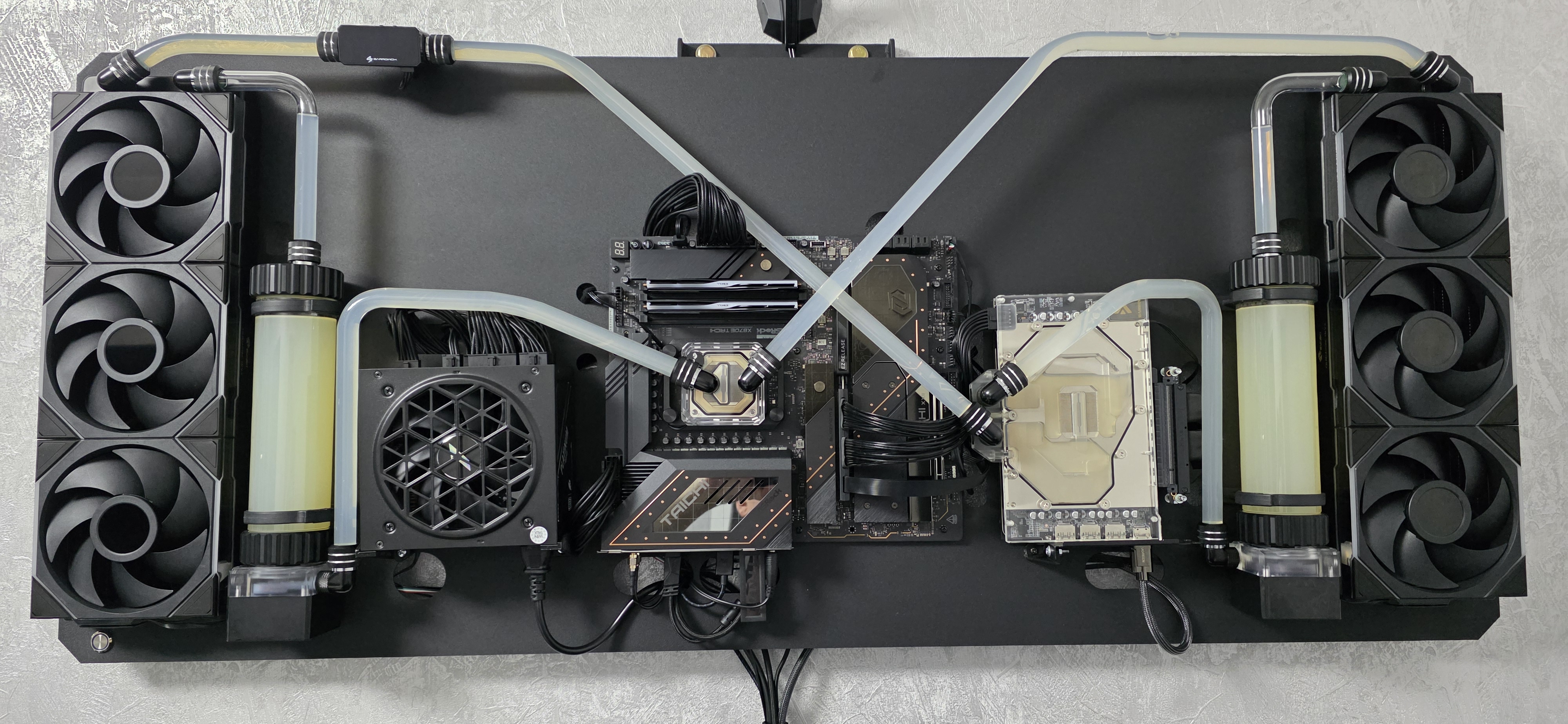

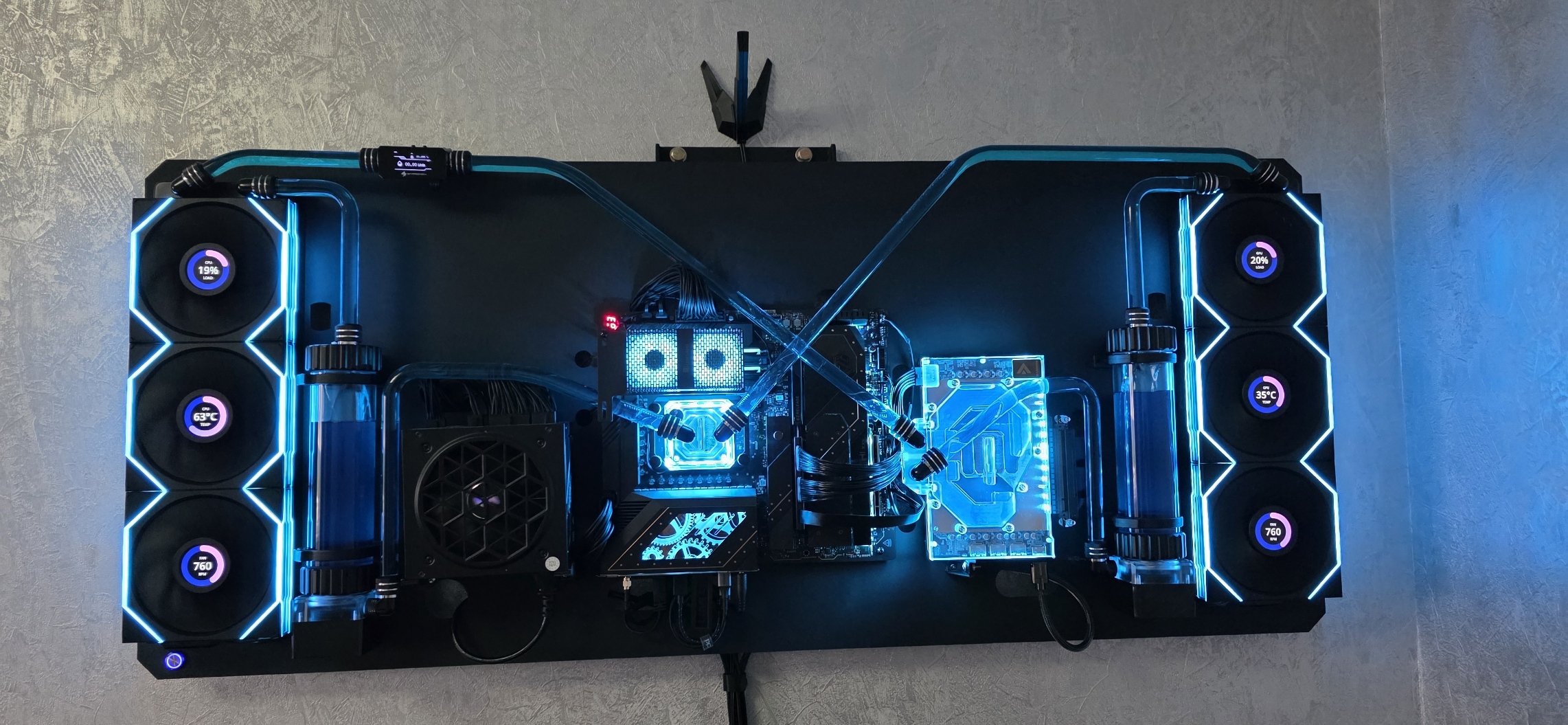

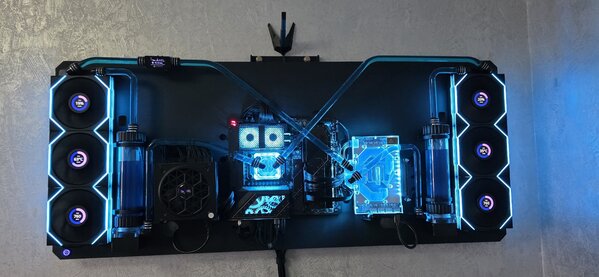

В погоне за «Мечтой детства» заказал систему кастомного водяного охлаждения. На тот момент абсолютно не разбирался в этом и сильно пожалел, что не изучил перед этим форум.
Нашёл человечка, который взял на себя весь процесс (корпус, комплектующие, подготовка). В итоге всё он подготовил и отправил, я же у себя дома собрал.



В общем и целом, хочу обратиться к знатокам за помощью в выборе комплектующих и моделировании контура.
Хочу собрать систему по ТОПу, с надёжными качественными комплектующими, и чтобы максимально всё учесть.
По ходу изучения и получения опыта буду дополнять список комплектующих в данном посте.
Буду рад услышать Ваше мнение и обсудить данную систему. И по возможности прошу скидывать полное названия, а лучше ссылки на определённые комплектующие.

Спасибо за внимание!




Что необходимо:
Водоблок на видеокарту - Alphacool Core Geforce RTX 5090 Palit + Gainward with Backplate https://aliexpress.ru/item/100500851166 ... 5491108945
Водоблок на процессор - Alphacool Apex 1 CPU AM5 https://www.ozon.ru/product/golovka-vod ... ected=true
2 радиатора - Alphacool NexXxoS UT60 Full Copper 420mm Radiator https://www.ozon.ru/product/zapasnye-ch ... ected=true
2 помпы – Помпа с резервуаром Alphacool Eisbecher Aurora D5 Acetal/Glas - 250mm incl. Alphacool VPP Apex D5 https://www.evopc.ru/catalog/pompy/pomp ... rom/36408/
2 датчика температуры и потока - Aquacomputer flow sensor high flow NEXT, G1 / 4 https://www.avito.ru/novosibirsk/tovary ... 2698623083
Вентиляторы – LIAN LI UNI FAN TL WIRELESS LCD 140, контроллер Lian-Li L-Wireless Controller, хаб Lian LI USB/FAN HUB EG-HUB01B https://www.dns-shop.ru/product/d3892a2 ... r0-cernyj/
Кулер для ОЗУ - Jonsbo NF-2 ARGB Black https://market.yandex.ru/card/kuler-dly ... =1&ogV=-12

Трубки - Barrow 12/16 PETG 1м. - https://aliexpress.ru/item/100500831901 ... 4593515064
Фильтры - B-FE G1/4'' https://aliexpress.ru/item/100501024395 ... nel=choice

Фитинги:
- Поворотный адаптер BARROW TSWT903-V1 https://aliexpress.ru/item/100500878900 ... 6668624519
- Трубные фитинги - Barrow TFYKN2-T16 https://aliexpress.ru/item/100500246632 ... 9811301013
- Удлинительные -
- Заглушки - Barrow TBLDS Black https://aliexpress.ru/item/100500319728 ... _rcmd=core
- Кранчики 2шт. - Bykski B-DV-CEV2 Black https://www.evopc.ru/catalog/fitingi/krany/33104/
- Клапан сброса давления - AquaComputer Pressure equalisation membrane https://www.avito.ru/novosibirsk/tovary ... 3658159110

Инструмент для проверки утечек BARROW GJQM-01 https://aliexpress.ru/item/100500940281 ... nel=choice
Лекала для формы трубок - Barrow AWGM3-16mm https://www.ozon.ru/product/nabor-lekal ... ected=true
Силиконовая вставка - Barrow GJSGW-12 https://aliexpress.ru/item/100500223035 ... b1c4o4wkX7
Фаскосниматель - https://www.ozon.ru/product/f35-gratosn ... 2RKI7AYpDJ
Труборез - https://www.ozon.ru/product/truborez-dl ... n93I2DzYKD
Фен строительный - https://www.ozon.ru/product/fen-stroite ... ected=true

Жидкость - AquaComputer Double Protect Ultra https://www.avito.ru/novosibirsk/tovary ... 4937574479
Бутылка для заливки Bykski 1000ml https://www.ozon.ru/product/butylka-dly ... ected=true

Разветвитель ARGB 5v 3 Pin на 4 разъёма https://www.ozon.ru/product/razvetvitel ... ected=true
ARGB удлинитель для подсветки ARGB 3PIN 5V 1в1 / 100 см / Black https://www.ozon.ru/product/argb-udlini ... ected=true

Шланг для промывки радиаторов, слива жидкости и т.д. Barrow RGTP-H 10/16 mm + Фитинги Barrow 10/16 TFHRKN38H Black, + Футорка 1/2" х 1/4" на лейку душа

ReAB23 вообще есть темы по выбору комплектующих и общим вопросам, не обязательно было делать новую под заголовком хз что делать

для начала хотелось бы понять чего хочется?
привести то что есть в божеский вид?
пересобрать на новых запчастях для воды?
или полностью всё переделать ?

планируется ли оставить настенный лист в качестве корпуса?
бюджет?

это вопросы для "конкретики"

в общем что надо менять по вашему списку:

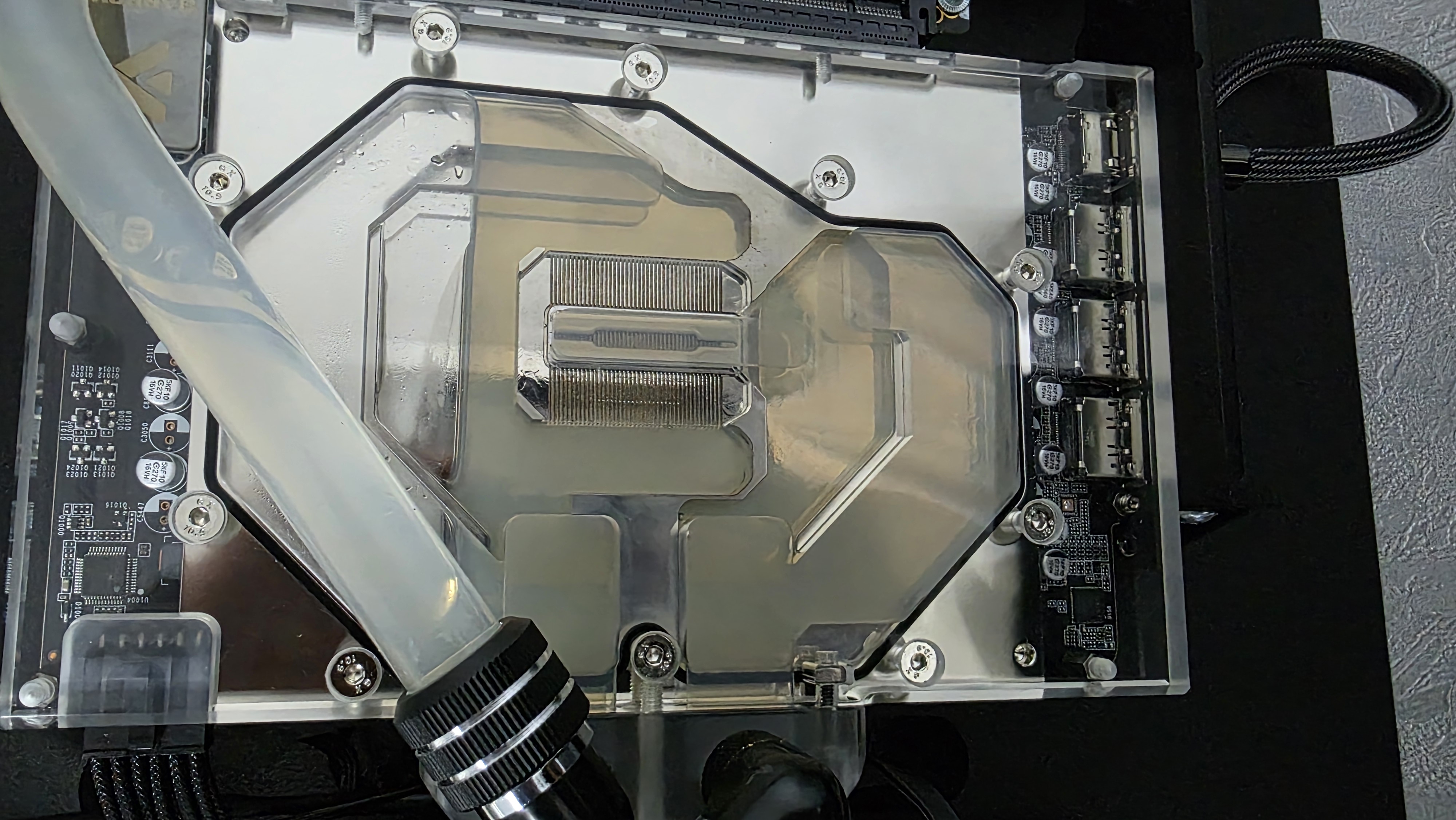

водоблок на ВКарту - можно оставить тот что есть у него всё равно срок службы= одно поколение ВКарты
водоблок на проц - любой немец или айсман последней ревизии брать версию или полностью металлическую или с ацеталовой крышкой, ибо акрил - проблемы на долгосрок
а ватер на проц работать будет долго (10+ лет) допустимы варианты с усиленными портами типа Iceman GLS CPU Glass CPU Water Block Black Full Nickel
радиаторы после промывки можно оставить и эти либо заменить на большие 2шт 420х или 2шт 400х или один большой 9х140 /4х200
помпы или Д5 варио или Alphacool VPP Apex в отдельном топе (лучше металлическом или в топ резе типа https://www.evopc.ru/catalog/pompy/pompy_s_rezervuarom/36408/
или иных немецких топ резах
вертушки из бюджетных : ARCTIC P14 Pro PST а для раджиаторов кратных 200мм phanteks f200sp
на озу достаточно будет и обычного обдува но если мало то можно собрать компонентку от альфы или айсмана
про топ резы уже написано...
трубки 12/16 petg барроу или айсман
лекала - особо не нужны, я своими почти не пользовался а гнул об балон из под краски или иные цилиндрические предметы:haha:
а вот силиконовая тентакля 12го диаметра и строительный фен будут нужны https://www.evopc.ru/catalog/instrumenty_i_materialy/32724/
фитинги Barrow TFYKN2-T16
переходники надо смотреть по месту
датчики можно смело выкинуть или толкнуть на авито-

Настенный лист хотелось бы оставить. На стол системник ставить не хочу, место будет занимать. Под стол тоже не варик, пробовал. Из-за того что нет притока холодного воздуха в итоге ногам становится жарко

Да, хотелось бы привести в божеский вид и пересобрать на новых запчастях.

По бюджету готов раскошелиться, лишь бы работало исправно и долго.

Радиаторы хочу поставить 2 новых 420мм, от этих один фиг песок лезет чёрный, хоть и промывал усердно.

ReAB23 тогда 2шт альфакул 420х60 + ARCTIC P14 Pro PST по 3штуки "на нос"
один контур из топ реза оного радиатора и водоблок ВК, а второй аналогичный контур на проц и опционально память.
чтобы было тише можно расположить вертушки между радиатором и основой корпуса
разумеется объединят контуры смысла 0

SERO91988

Если сравнивать радиаторы Alphacool NexXxoS HPE-45 Full Copper 420mm Radiator и Alphacool NexXxoS UT60 Full Copper 420mm Radiator, помимо толщины есть отличия?

Водоблок на процессор - Alphacool Core 1 Silver сойдёт? Если собирать в одной стилистике и бренде И отличается ли лна от своей RGB версии в функционале и надёжности?

Помпы – 2шт Помпа с резервуаром Alphacool Eisbecher Aurora D5 Acetal/Glas - 250mm incl. Alphacool VPP Apex D5.
Я так понимаю, это комплект с помпой. Поставить и не париться?

С petg трубками работать не приходилось, только с акрилом и гибкими шлангами. Я так понимаю petg трубки легче гнуть и они менее хрупкие. А в плане используемой жидкости и температур есть ограничения?

Вертушки попробую которые есть сейчас, если особо вывозить не будут, поменяю на ARCTIC P14 Pro PST. Слышал они по компрессии хорошо продавливают через радиаторы.

Фитинги и переходники соберу по факту

Кулер для ОЗУ - Jonsbo NF-2 ARGB Black оставлю, вроде норм отрабатывает и материнку заодно продувает.

В датчиках температуры и потока я так понимаю смысла нет?

Отредактировал первый пост по комплектующим. Буду изучать дальше

ReAB23 кор не лучше и не хуже всех прочих из минусов странное расположение портов, высокий (но не критично ГДС) ну и штатно нет офсета (но можно докупить родной доп наборчик)
брать версию с металлической крышкой!

топ рез с апексом в составе - вполне себе норм вариант "из коробки" не забудбудьте про резино металлические буферы!
если будете брать с озона смотрите внимательно там есть варианты как с помпой так и без.

петг трубки в работе от акриловых мало отличаются, но их проще подогнуть повторно и они не боятся спирта и любой иной химии

вертушки лиан - вполне сносные менять не обязательно да и не особо целесообразно...

датчики температуры/потока - игрушка и не более того, при условии избыточности контура, "контролировать" там нечего
ну и если уже брать то от аквы
фиты барроу или айсман лучше те что с силиконовым монокольцом, угловые и иные адаптеры по месту и по вкусу.

Спасибо за разъяснения! Как всегда сильно выручаете!

Если сравнивать радиаторы Alphacool NexXxoS HPE-45 Full Copper 420mm Radiator и Alphacool NexXxoS UT60 Full Copper 420mm Radiator, помимо толщины есть отличия?

ReAB23 если одной ревизии то нет (на озоне бывают "старые") но там больше косметика
ну и по цене они особо не отличаются но более толстый даст больше инерции и некоторый запас мощности.

1. После запуска системы, помпа изначально запускается на 100%. Из-за этого из радиаторов вода начинает мелко пузыриться и эти пузырьки гуляют по всему контуру. Как итог – в водоблоках начинает копиться воздушный карман. После запуска помпы встают на свои настроенные 50% оборотов и пузырьки в системе уходят, кроме водоблока на видеокарте, карман оттуда выгнать можно только сняв сам корпус и вручную выгонять по углом.

Мне бы эту проблему ещё решить. Не могу понять почему вода при запуске так пузыриться.

Можно ли как-то сделать ограничение оборотов при запуске системы? Чтобы не на 100%, а на те же 50%

Другое расположение видеокарты решило бы проблему, например поворот по часовой на 90иградусов, тогда трубки окажутся сверху и воздушный карман будет сам выгоняться. Но тогда все крепления придётся переделывать.

ReAB23 в вашем текущем "чудо" контуре 2 топ - резервуара, в обоих есть воздушная подушка на старте помпа подсасывает воздух и молет его в мелкую пену
а т.к. резервуара 2 и расположены они на одном уровне в +- одинаковыхусловиях вместо того чтобы воздух весь согнать с контура в 1 рез, его мотыляет между ними
ну и получается то что получается... временно можно решить заправкой "под пробку"
радикально можно решить разделение на 2 отдельных контура...

Вообще в одном контуре не желательно иметь более одного резервуара если они стоят не парой в одном месте (для красоты или объёма)
если же расположены резервуары последовательно и в разных удалённых частях контура,
как минимум один из резервуаров (лучше тот что ниже) должен быть заправлен под пробку иначе весёлое журчание вас не покинет никогдаааа
похожая картина бывает если один или более радиаторов расположены на верху и в них так-же собирается воздух
получается тоже самое воздух мотыляет между радиатором и резервуаром, благо это не ваш случай.

Поворот видеокарты уберёт только воздушный карман, но не причину его появления. Сначала нужно исключить захват воздуха из второй колбы при запуске. Одну из колб, лучше нижнюю, нужно заполнить жидкостью полностью без воздушной подушки, а воздух оставить только во второй. Если после этого при запуске пена исчезнет, значит помпа действительно захватывала воздух из второй колбы если пузырьки останутся, воздух нужно искать в радиаторах или других участках контура.

Спасибо за совет!

После выключения системы, вода из правого радиатора (точнее из трубки, которая соединяет колбу и радиатор), сливается в колбу. Из-за этого образуется пустота в этой трубке, и как следствие в верхней части радиатора.
После включения две помпы на 100% своей мощности начинают гонять эту жижу, превращая всё в "газировку".
Думаю, всё это так же из-за того, что подключение воды осуществляется через верх колбы. А на верху колбы пустота, вот туда и сливается жижа с трубки под силой тяжести.

Когда буду собирать новый контур, на новых колбах подключение снизу (вход и выход). Думаю это поможет избежать эффекта слива жидкости под силой тяжести и пустота в трубках образовываться не будет.
Если же нет - подниму колбы выше до уровня радиаторов.

ReAB23 вход сверху хорош для быстрого отделения воздуха, у вас проблемы из за того что колбы две и изза того что в резервуарах нет гидрозатвора (трубки порядка 50-70мм продолжающейся от верхнего входа, нижний конец, погружен в жижу в резервуаре). Его наличие будет не давать жиже стеч с верхней части контура, при одном резервуаре. С двумя возможны перетеки по принципу сообщающихся сосудов.

Изменение точки входа поможет в отдельном контуре с одним резом, в текущем, улучшит ситуацию но скорее всего не полностью

Понял, спасибо!

Есть ещё такой вопрос: стоит ли ставить дополнительные фильтры? Или в выбранном комплекте топ рез помпа уже он есть? Нет однозначного ответа, кто-то пишет есть.
Если стоит добавлять, то они ставятся на выходе радиатора, или же после помпы до водоблока?
И в системе с двумя радиаторами и помпами как у меня их нужно две?

Филтр работает постоянно... по этому с одной стороны его положение не критично
Но с другой самое уязвимое место для мусора -микроканалы процессорного водоблока
Отсюда оптимальное для фильтра место мжду выходом помпы и водоблоком.
В любом случае перед заправкой жижу надо фильтровать даже новую, а компоненты мыть все и всегда!
На суолько он нужен? С одной стороны в чистом контуре на фильтрованной жиже - не особо.
С другой все равно пыль из воздуха, частички краски/окалины пластификатор и прочее все равно могут по контуру поплыть, и вымыть их с фильтра кратно проще чем из водоблоков....
Поэтому я ставлю всегда!

Обязательно чтобы рабочая площадь фильтра было в 4-5 и более раз больше просвета фитинга иначе будет страдать расход.
Щас с тел пишу и не удобно, но если надо могу накидать моделей.

З.Ы. фильтры встроенные в резервуар как у аквы лучше чем ничего, но их ппц как не удобно мыть (ибо надо снимать колбу)

Если Вам не сложно, накидайте вариантов пожалуйста.
И если это возможно, как можно компактнее, иначе боюсь не влезет(

Помню Вы мне скидывали вариант на Алике, сохранил, спасибо.

Когда заливал жидкость на текущем контуре, использовал воздушные меш фильтры, которые на вертушки покупал на старый пк Пылевой фильтр для ПК магнитный / сетка для компьютера 3 штуки 120мм
https://ozon.ru/t/EAGi2uN

Добавлено спустя 42 минуты 7 секунд:
Так же видел, что советуют поставить клапан сброса давления вместо заглушки, например сверху колбы.

Насколько это необходимо, и вообще стоит ли заморачиваться?

ReAB23 для заправки можно использовать воткнутый в воронку 1разовый бумажный фильтр для лкп.
я для заправки использую такую штуку
фильтр с алика за 600р + https://aliexpress.ru/item/1005002466626075.html?spm=a2g2w.cart.0.0.46cf4aa6ozDr07&sku_id=12000020757947760&channel=choice
переходники на G1/4"? полный аналог того что продаёт альфакул при наличии места такой-же можно и в контур ставить
ещё как вариант - фильтр для моек высокго давления (цена в р-не 1тыр) + переходники на G1/4"

в основном компе стоят доработанные на больший расход Bitspower Touchaqua но и с завода они норм
https://aliexpress.ru/item/1005001543940197.html?shpMethod=CAINIAO_STANDARD&sku_id=12000029331456158&spm=a2g2w.productlist.search_results.7.77c01cf0EIEqmu
во втором компе стоял старый фильтр от куланса (давно сняты с производства но мелькают на авито) с мелкой сеткой из нержи
при последней переделке воткнул от такую штуку, из коробки она получше битса:
https://aliexpress.ru/item/1005010244201545.html?spm=a2g2w.detail.rcmdprod.6.1f096ffbjLEYfG&mixer_rcmd_bucket_id=testPromoRecallNoDifXsimYaux_controlRu1&pdp_trigger_item_id=0_1005001543940197&ru_algo_pv_id=50e426-61b690-6921f7-0442b1-1783962000&scenario=aerSimilarItemPdpRcmd&shpMethod=CAINIAO_FULFILLMENT_STD&sku_id=12000051659864791&traffic_source=recommendation&type_rcmd=core
тоже самое от букски:
https://aliexpress.ru/item/1005009894781940.html?spm=a2g2w.detail.rcmdprod.7.1f096ffbjLEYfG&mixer_rcmd_bucket_id=testPromoRecallNoDifXsimYaux_controlRu1&pdp_trigger_item_id=0_1005001543940197&ru_algo_pv_id=50e426-61b690-6921f7-0442b1-1783962000&scenario=aerSimilarItemPdpRcmd&shpMethod=CAINIAO_STANDARD&sku_id=12000050505522207&traffic_source=recommendation&type_rcmd=core

что не стоит брать:
https://aliexpress.ru/item/1005004097433597.html?spm=a2g2w.detail.rcmdprod.4.2d9057f2xlARjw&mixer_rcmd_bucket_id=testPromoRecallNoDifXsimYaux_controlRu1&pdp_trigger_item_id=0_1005010323068136&ru_algo_pv_id=50e426-61b690-6921f7-6d8f2a-1783962000&scenario=aerSimilarItemPdpRcmd&shpMethod=CAINIAO_STANDARD&sku_id=12000037062746945&traffic_source=recommendation&type_rcmd=core
https://aliexpress.ru/item/1005010323068136.html?sku_id=12000051951697745
у них малая площадь фильтрующего элемента и сама по себе а при загрязнении расход падает чуть не в 0

есть ещё "обслуживаемый без разборки" фильтр от аквы - но дорого и много минусов включая сложное размещение и узкое проходное сечение кранов
https://shop.aquacomputer.de/Water-Cooling/Filters/Filter-with-stainless-steel-mesh-ball-valves-and-mounting-plate-G1-4::2421.html
использовать можно если найти за недорого.

Ого, вот сейчас Вы меня опять спасли. Я уже смотрел в сторону тех что не советуете.

Я в прошлый раз не щадя печени стопки за Ваше здоровье поднимал, и в этот раз не пожалею

А с клапанами сброса давления имели дело? Думаю стоит ли заморачиваться с ними

ReAB23 у меня стоят механические на колбах(от нажатия открываются) , только для того чтобы быстро контур заправлять а не ждать пока воздух сам выйдет
специально покупать - смысла мало, но если сильно хочется то можно, благо дешёвые продаются на алике
либо мембрану от аквы https://shop.aquacomputer.de/Water-Cooling/Reservoirs-Accessories/Accessories/Pressure-equalisation-membrane-G1-4-tall-version::2933.html
эту нажимать не надо воздух выпускает, жижу "вроде как нет" но при большом избыточном - хз как себя поведёт т.к. под давлением в 2-3 + атм жижа в такие мембраны продавливается
, но там раньше радиатор лопнет
ставить только на крышу резервуара

Нашёл на авито от аква пару объявлений, уже хорошо
