FAQ

По вопросам не касающихся конкретно подбора и реализации замены вентилятора в БП обращайтесь в как уменьшить шум (обороты вентилятора) в БП.

Каким образом происходит регулировка оборотов вентилятора?
Распиновка разъёма вентилятора:
[*]Двухпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
[*]Трёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
3 — датчик оборотов(желтый)
[*]Четырёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(желтый)
3 — датчик оборотов(зелёный)
4 — управление оборотами(синий)[/list]
Расцветка проводов может быть другая.
Учтите, что распиновка разъёма вентилятора БП может быть иной, пример: Antec TP-750 и Thermaltake Toughpower DPS 850W.[/spoiler]Критерии подбора.
Вентилятор должен:

• соответствовать типоразмеру уже установленного;
• иметь низкое стартовое напряжение(при регулировке оборотов вентилятора БП по пит. напряжению) либо быть с PWM управлением(в случае PWM регулировки оборотов вентилятора БП);
• обладать выносливым подшипником.

Возникающие сложности при замене:

• Разъём нового вентилятора 3-pin или 4-pin, а у старого 2-pin(фото разъёма).

• Строение разъёма не подходит для вышеназванного способа либо у вентилятора БП нет разъёма, т.е. провода питания припаяны непосредственно к плате.
  Отрежьте провода от вентилятора в БП и скруткой/пайкой соедините соответственно с распиновкой проводов от платы с проводами нового вентилятора. Не забудьте изолировать каждый провод изолентой/термоусадкой.
• Штатный вентилятор заявлен 135 мм, 139 мм либо 140 мм, но новый вентилятор 140 мм не подходит по крепежным отверстиям.
  Можно нивелировать разницу используя силиконовые "гвозди".

Важно:

• Ни в коем случае не закоротите контакты разъёма питания вентилятора на плате. Это может привести к выходу из строя регулировки оборотов.

Дополнительные возможности:

• После замены вентилятора в БП можно вывести тахосигнал на мат. плату, тем самым задействовать отображение оборотов.
• Так же можно вывести и PWM сигнал, что позволит корректировать обороты(на свой страх и риск).

FAQ старый, вентили из него найти практически нереально. Более того цена на некоторые советуемые вентили сравнима с ценой неплохого блока (нового или бу). Пожалуйста измените, допишите FAQ! Неужели со времен 13 или 14 года не появилось других аналогов?
И собственно прошу совета: блок 750Вт Chieftek nitro 85+ штатный вентилятор 140мм самый шумный в системнике (шум потока вохдуха + немного мотор трескочит). Смазка треск не убрала. Шумит с покупки. Какой вентилятор до 1-1.5тр можно поставить вместо штатного? Заранее спасибо!
зы вентили с шапки не найти. Брать буду в днс, nix, или по интернету (Нальчик).

Noctua NF-F12 PWM или NF-P12 ставят в БП? там вроде гидродинамический подшипник + понижающие резисторы в комплекте (я так понимаю, должны быть рассчитаны на работу при низких напряжениях)?

Как раз у нокуты с этим сложности, некоторые только от 7 вольт стартуют.

Так если 4 контакта на БП то по идее без разницы какое стартовое напряжение все управляется через ПВМ

Какой БП не написали.

А я вот так и не решился заменить на своем ax1200 на Noctua nf-a14. Боюсь обрежу провод на yaltoon сделаю скрутку на ноктуа, а он корректно работать не будет

Может кому пригодится...
Опишу замену вентилятора в своём БП Gigabayte 550W Odin GT.
Долго долго читал я на что заменить родной D14BH12. Т.к. мой блок питания имеет софт и там можно управлять работой вентилятора (в том числе можно установить напряжение) я решил не искать вентилятор с максимально низким стартовым, а решил сосредоточиться на поиске самой эффективной и тихой модельки. В итоге, я взял максимально лучшее из доступного (не хотел я что-то заказывать из-за бугра итд итп): NF-A14 PWM.
Дальше всё в картинках и подписях к ним:

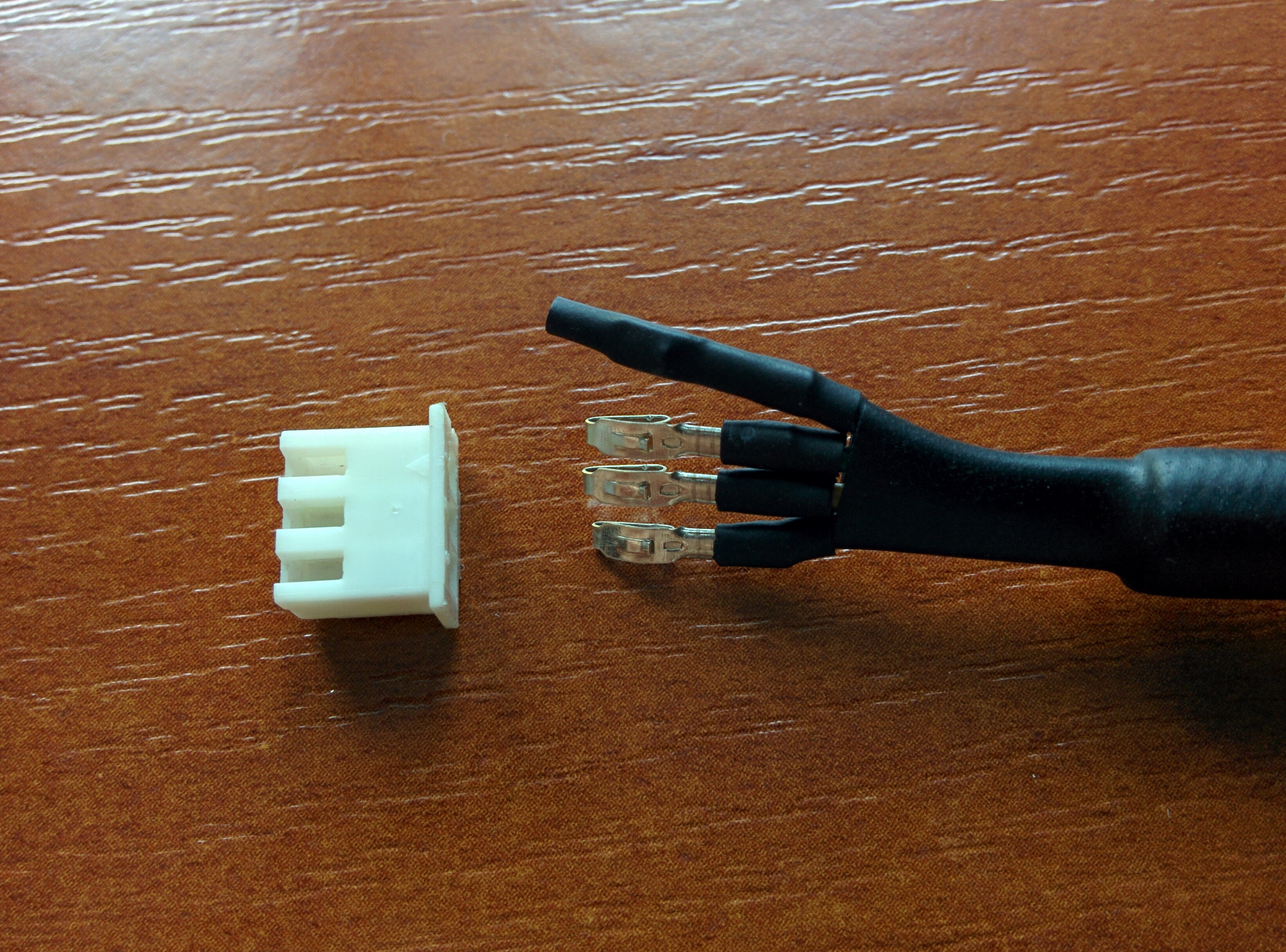

Вентилятор в блоке питания подсоединён через хитрый разъём. По началу я хотел сделать максимально бескровно, но в итоге контакты ноктуы плохо держались в разъёме (разъём можно было собрать и подсоединить, но если потянуть чутка они легко вываливались). Поэтому я не стал мудрить, а переделал всё по нормальному спаяв провода.

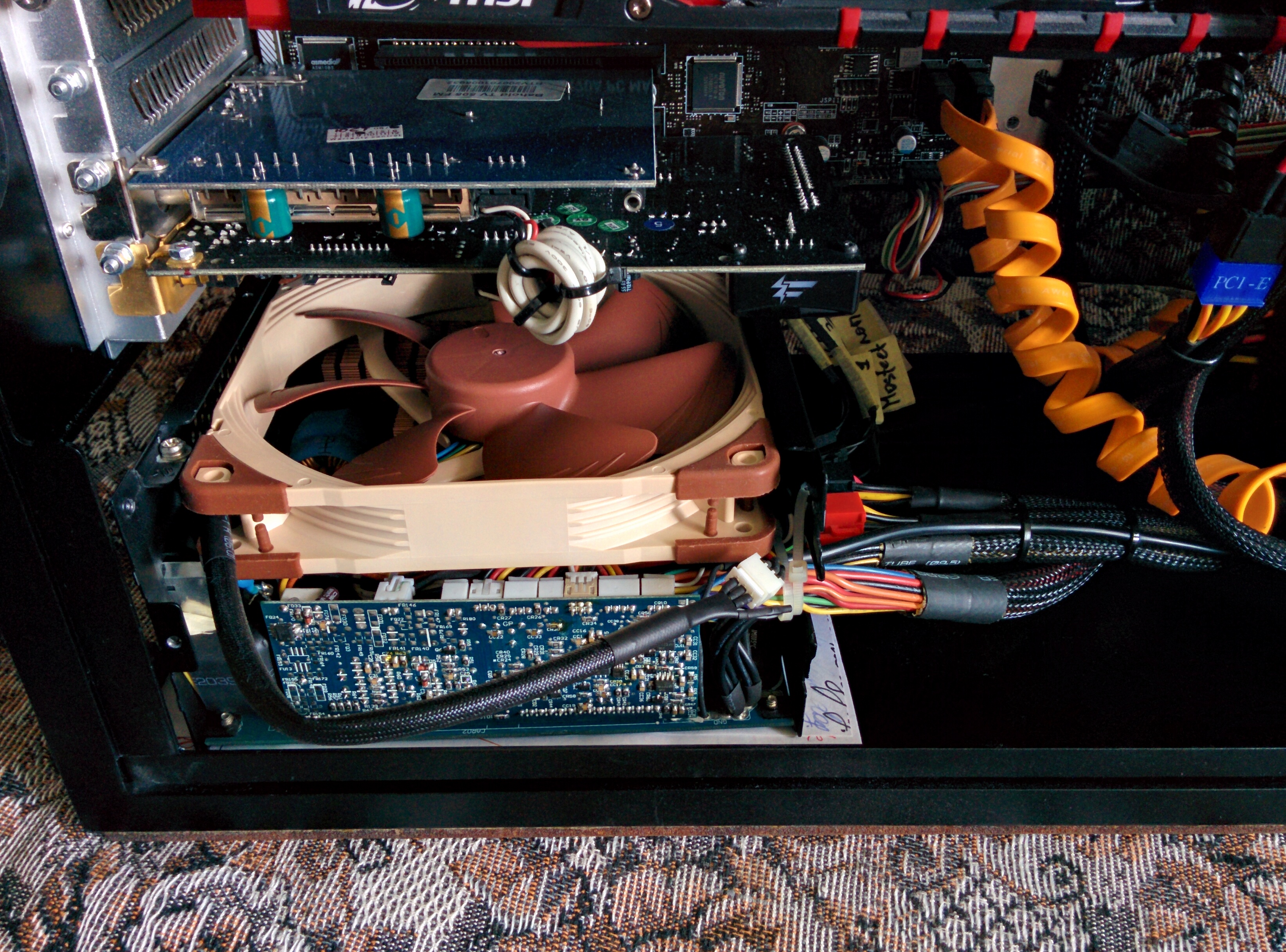

Собрал "на коленке" подключил, что бы проверить заработает ли...

При настройках в управляющем софте по умолчанию при включении компа старт вентилятора в БП идёт нормально, но через какое-то время он останавливается. Печаль
Дальше я выставил в софте напряжение 4,6в (в каком-то видео я видел, что при этом напряжении стартует вентилятор). При таком напряжении софт тупил то показывал обороты порядка 500 и часто тупо 0, хотя вентилятор продолжал крутиться. Я от греха подальше поднял напряжение до 5,0в и всё стало на свои места - показывает порядка 650-690 оборотов, без глюков. При нагрузке увеличение оборотов идёт корректно.

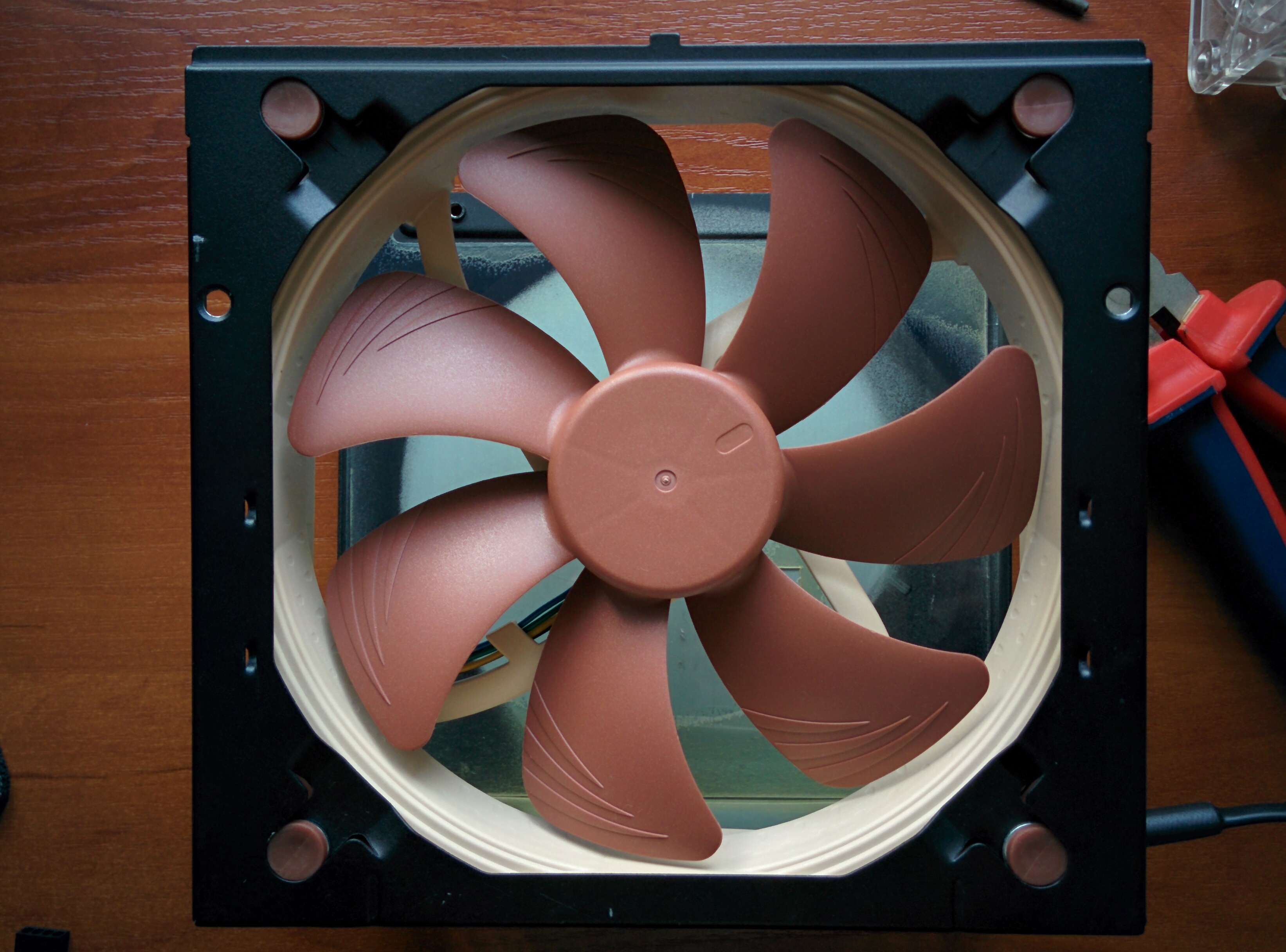

Вентилятор в БП поставил на силиконовые гвозди и решётку гриль убрал:

Выглядит симпотно, ноктуа-стайл
P.S. Теперь главное чтоб подшипник не потёк...

А что за софт использовали для поднятия напряжения?

Данная модель БП имеет свой софт, который мониторит напряжения, работу вентилятора, термопары итд итп. В своё время он был одной из самых первых ласточек с таким функционалом.

Вообщем,имеется такой БП -Antec EA-750 (именно такой,как в обзоре,ибо их вариаций достаточно много),с установленным в него вентом 135мм(крепления так же для 135) ADDA ADN512UB-A91 и работает он от 1200об. при 5.28v(старт нормально замерить не получилось но там вроде было 6-7-8v).БП вообще не греется,и нагружался(и будет) макс. только наполовину,второй карты не планируется,и приоритет тишина.
Соответственно подобрал несколько вариантов на замену:

1.GELID Solutions WING 14 UV Blue - наиболее предпочтительный вариант,как по цене(в среднем 850р.(13.5$)),так и по монтажным отверстиям и потребительским,эмм,"функциям"(нар-ка на отказ 100к часов,5 лет гарантии,подшипники с магнитным центрованием+резиновые гвозди и резистор понижающий до 900об. в комплекте).Но смущает то,что до сих пор на него нет норм-ых обзоров,есть только видео,где он запускается с каким-то треском...
Далее идут чисто 140-ки,но тут хотелось бы узнать про способы крепления(не на стяжки,если только в крайнем случае=)),резиновые гвозди от того же гелида или ноктуа наверное не подойдут,т.к. не смогут нивелировать расстояния,да?=\

2.NOISEBLOCKER BlackSilentPRO PK-2 по цене 1410р.(23$).Интересный вариант,но цена(+придется покупать опять же,эти резиновые гвозди),и отзывы где-то видел что были с треском и пр.Да и в целом,при такой цене,конструкция крыльчатки уже немного устарела на мой взгляд...

3.Noctua NF-A14 FLX(до 1200об.) по цене-1500р.(24$) и его аналог индастриал версии сейчас у нас на барахолке продается(1100об при 12в.).Опять же,очень интересный вариант,но низвестно как он будет работать(хоть и выше он на 5в. крутился,но все равно уверенности нету что он норм заработает с логикой бп,из-за более высокого стартового напряжения).В целом,современный вент,с вменяемым кач-ом,6 лет гарантии(RMA вроде)+резисторы и гвозди в комплекте(не факт что подходящие).

Проблема выбора состоит в том,что нельзя будет скорее всего(попробую конечно спросить еще) вернуть не подходящий вентилятор или обменять на другую модель(например xpert.ru,мне на вопрос замены или возврата,сразу сказали-"ну,лучше не надо".А мы сами знаем,что эта фраза подразумевает...).

таки пригодилось, наверно.. какраз искал карлсона на замену умершему в одине 800. думал взять любой подешевле воткнуть и забыть.. ага
оказывается у этого D14BH12 cfm аж 140, единственное что есть в моих магазинах с таким воздухопотоком это какраз ноктуа NF-A14, за 27 евро.. этому блоку действительно столько воздуха нужно? я за 6 лет его почти не слышал, так понимаю он на низких всегда вертелся. можно наколхозить на него чтото чтоб дешевле было но чтоб не сгорел/спалил комп?
сам бп уже не используется но хотел починить чтоб запасной был и в будущем хотел после апгрейда основного компа собрать вторую систему на старых железках с этим бп
подскажите кто что знает, заранее спасибо

На БП как бы вообще нельзя экономить!(вентеля так же касается).Если бы не понятки с напряжением(и были бы 140 монтажные отверстия ),я бы точно взял ноктуа,потом ноиз,и в посл. очередь гелид...

да я всё понимаю, но отдать 27 евро за карлсон чтоб починить бп когда новый корсар 450ватный стОит 40-50 евро чтото совсем не хочется.. либо бюджетный фикс либо ну его в топку

Возьмите пример с корпусами,даже с дорогими-там стоЯт дерьмовые вентели,которые надо менять.С бп абсолютно так же(если это не топ блоки,и то там меняют),купите новый,с таким же шумным и дешманским вентелем,который то и поменять нельзя,ибо гарантия и пломбы(а у корсаров то,гарантийка на бп сейчас мин. 5 лет вроде).

Заказал 120x120x25 NoiseBlocker BionicLoopFan 1300rpm B12-2 для замены вентилятора в FSP550-80gln. Сейчас его штатный вентилятор работает громче всех в моем NAS. Производитель обещает запуск от 3.4В. О результате отпишусь.

В FAQ давно пора внести изменения. В частности новые вентиляторы добавить (старых указанных в нем днем с огнем не сыщешь) и указать, что никакие noctua не подходят, из-за высокого стартового напряжения, если в БП не ШИМ регулировка напряжения на вентилятор. Можно установить ноктуа, если играться с добавочным сопротивлением параллельно термистору БП. Я игрался и пришел к выводу, что оттарировать не возможно, т.к. зависимость нелинейная. Найдя золотую середину, при котором noctua запускается в БП на малых оборотах, в дальнейшем при изменении температуры обороты noctua неадекватно растут до максимальных, как раз из-за нелинейности. Там, imho, прилично придется изменения в схемотехнику БП вносить, чтобы все работало как надо.

Что самое интересное,у таких же версий,но от альфакуля и пробы,стартовое 5в...хотя они должны быть полностью одинаковыми.
Пс.И что почем,и где заказали?

Может внешне они одинаковы, а внутри нет? Не знаю, в любом случае кроме как довериться производителю ничего другого не остается, т.к. больше информации нет.
И елупы елупам рознь: http://www.blacknoise.com/site/en/produ ... 0x25mm.php
В зависимости от подмодели (скорости) елупа приводятся разные стартовые напряжения.

Есть лабораторный блок питания, могу тут сообщить параметры пуска (напряжение, ток).
1500 руб + доставка на http://www.coolera.ru

Ну, про 800ватную модель ничего не могу сказать.
Напишу про свою 550 ватную.
В простое не греется вообще, вентилятор всегда на минимуме работает.
А вот если засесть играть на несколько часов, то БП по встроенному датчику прогревается до 65 градусов и вентилятор крутит порядка 1500 оборотов (это штатный когда стоит).
Экономить на вертушке думаю не стоит + вентилятор находится в не самом удачном положении.
З.Ы. Конфиг в профиле. Система жрёт в игровой нагрузке порядка 300-350 ватт.

Купил(вот тут,и там есть возможность их потестить!) и поставил,на шпильки от наноксии.Работает тихо,но это у меня(без сильной нагрузки,у меня на 5.28в работает).На 1200 конечно очень шумный будет(но сток на тех же 1200,намнооооого горомче работал,при этом еще хуже охлаждал!Так что теперь воздух вообще холодный выходит).Вибрации и каких-то паразитных звуков в работе нету.Единственное,мне не понравился достаточно большой ротор(но намного меньше чем у стока),по картинкам он выглядел меньше=)

Угу - а у меня при малой подаче нагрузке уже разгонялся что было слышно ( Несостыковался с моим бп. Цену свою оправдывает полностью.
