FAQ

По вопросам не касающихся конкретно подбора и реализации замены вентилятора в БП обращайтесь в как уменьшить шум (обороты вентилятора) в БП.

Каким образом происходит регулировка оборотов вентилятора?
Распиновка разъёма вентилятора:
[*]Двухпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
[*]Трёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
3 — датчик оборотов(желтый)
[*]Четырёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(желтый)
3 — датчик оборотов(зелёный)
4 — управление оборотами(синий)[/list]
Расцветка проводов может быть другая.
Учтите, что распиновка разъёма вентилятора БП может быть иной, пример: Antec TP-750 и Thermaltake Toughpower DPS 850W.[/spoiler]Критерии подбора.
Вентилятор должен:

• соответствовать типоразмеру уже установленного;
• иметь низкое стартовое напряжение(при регулировке оборотов вентилятора БП по пит. напряжению) либо быть с PWM управлением(в случае PWM регулировки оборотов вентилятора БП);
• обладать выносливым подшипником.

Возникающие сложности при замене:

• Разъём нового вентилятора 3-pin или 4-pin, а у старого 2-pin(фото разъёма).

• Строение разъёма не подходит для вышеназванного способа либо у вентилятора БП нет разъёма, т.е. провода питания припаяны непосредственно к плате.
  Отрежьте провода от вентилятора в БП и скруткой/пайкой соедините соответственно с распиновкой проводов от платы с проводами нового вентилятора. Не забудьте изолировать каждый провод изолентой/термоусадкой.
• Штатный вентилятор заявлен 135 мм, 139 мм либо 140 мм, но новый вентилятор 140 мм не подходит по крепежным отверстиям.
  Можно нивелировать разницу используя силиконовые "гвозди".

Важно:

• Ни в коем случае не закоротите контакты разъёма питания вентилятора на плате. Это может привести к выходу из строя регулировки оборотов.

Дополнительные возможности:

• После замены вентилятора в БП можно вывести тахосигнал на мат. плату, тем самым задействовать отображение оборотов.
• Так же можно вывести и PWM сигнал, что позволит корректировать обороты(на свой страх и риск).

Решил поменять кулер от блока питания Corsair RM650x

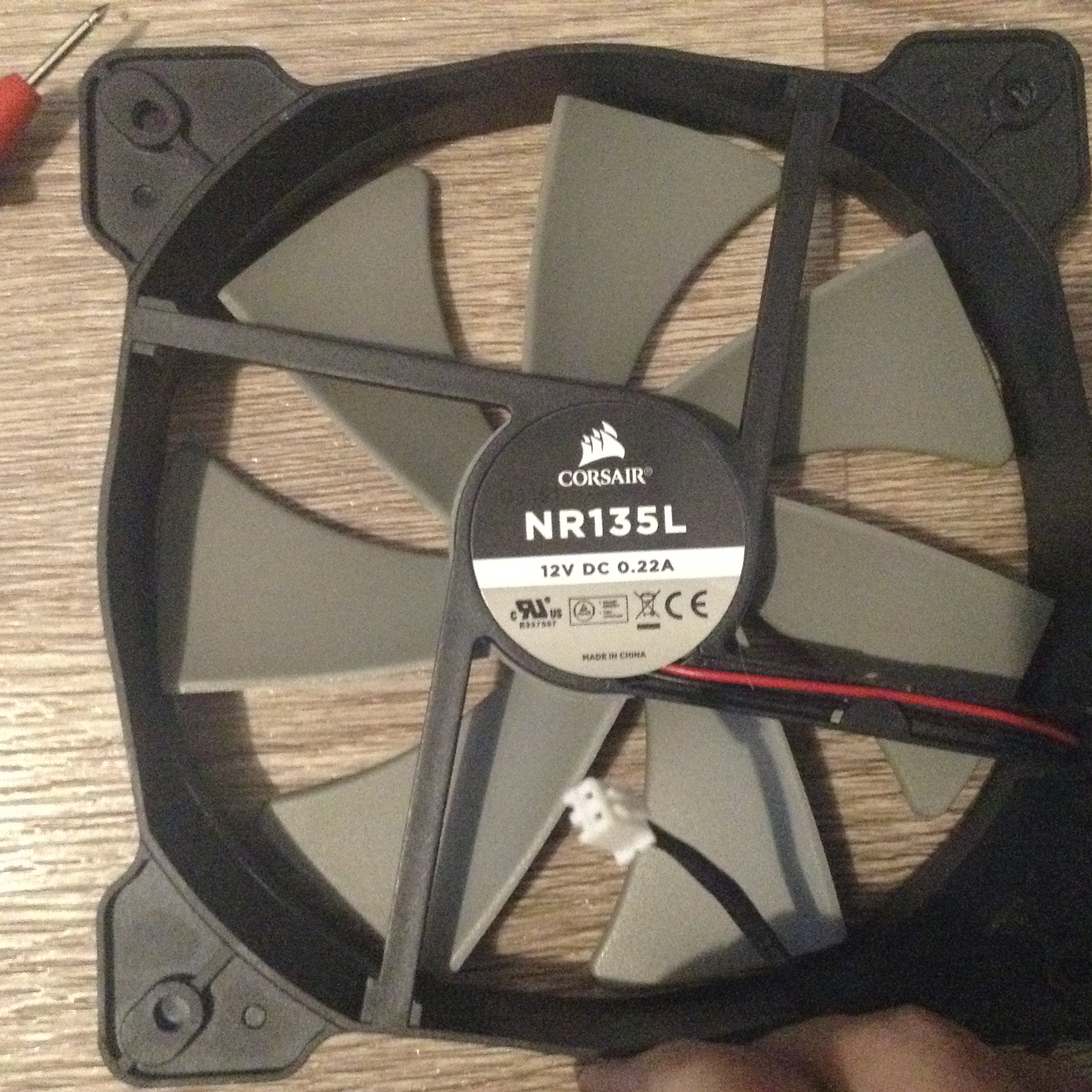

Внутри кулер NR135L
12V 0.22A
Стартового напряжения никто не знает поэтому измерил сам

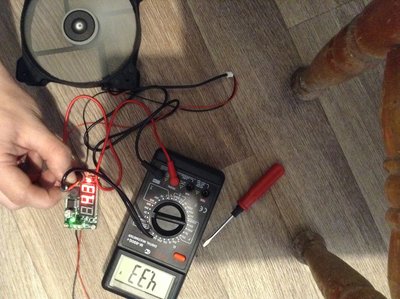

Подключил dc-dc step-down преобразователь
и потихоньку повышал напряжение.
Чтобы данные были максимально приближенно точны, я подключил мультиметр master pro m890g c погрешностью 0.5% и повышал значения по 0.01
Опытным путем нашел стартовое напряжение это 4.33v
Перепроверял раз 10. Отсоединял провод, ждал полной остановки кулера, чтобы увидеть реальное стартовое напряжение. Так как вертется он может и понизив его на 4.30v но не сможет стартовать с неподвижного состояния. Так то имейте это ввиду когда будете тестировать свои вертушки.

Tushonka2883 Неужто такой плохой вентиль в RM650x?

качественная втулка, у i версии гидродинамика уже.

Sabotender Про это я знаю, но зачем менять этот вентиль?

Если поменяли, значит смысл был. Зачем? Ответ очевиден - шумно. Жаль, что производители не пишут информацию о вентиляторах в своих блоках питания. Столько лишней работы можно было избежать.

Посоветуйте пожалуйста вентилятор в блок питания FSP Epsilon 85 plus 600. Начал шуметь. Смазывать не пробовал, никогда не делал. Спасибо.

Arctic Cooling ARCTIC F12 или Scythe Slip Stream 120 DB (SY1225DB12M)
#77

vitsat Спасибо за совет. Уже планировал брать Arctic Cooling ARCTIC F12, но почитал что много брака, и что шумный, даже не знаю. Scythe Slip Stream 120 DB (SY1225DB12M) именно с такими оборотами нет в продаже. В Scythe втулка? Вроде со втулкой такое расположение вентиля не лучший вариант.
Вы предлагали вентиляторы с большим количеством лопастей и по графику (вашей картинке) с оборотами около 1200?

Этот тоже пойдёт: Scythe Slip Stream 120 DB (SY1225DB12H)

Нет, прецизионный сдвоенный шарикоподшипник на 350000 часов безотказной работы с заявкой для всего модельного ряда. Насчёт времени наработки верится только для низкоскоростных моделей.

Обороты регулируются термодатчиком: зачем ставить шумный вентилятор на 1800 - 2200 об./мин., если при максимальном потреблении вашему БП достаточно 1200 ? В другом обзоре зафиксировали ещё меньшие обороты:
#77
Scythe Slip Stream 120 DB на 1200 об./мин. на практике дует даже сильнее, чем Arctic Cooling ARCTIC F12 на 1350 об./мин.
Так как обычно никто не предоставляет собственных замеров стартового напряжения, то приходится предлагать вентиляторы с низким стартовым напряжением около 3v, что гарантирует раскручивание при питании от внутреннего регулятора БП. Если стартовое напряжение 5 - 6v, то выбор вентиляторов расширяется. Но очень редко кто предоставляет собственные замеры.
Ещё имеется альтернативный вариант с PWM вентилятором, управляемым от мат.платы. В этом случае требуется относительно новая мат.плата с утилитой управления вентиляторами, часто встроенной в UEFI-BIOS

Добавлено спустя 15 минут 28 секунд:

Из-за демократичной цены Арктики покупают гораздо чаще других. Соответственно возрастает количество отрицательных отзывов (положительные многим лень писать). На моей практике попался бракованный только один из десяти - с вибрацией в любом положении.

Какой 140мм вентилятор посоветуете для Xilence Gaming Series SPS-XP700.(135)R3?
Arctic Cooling Arctic F14
AeroCool Shark Fan 140mm
Noctua NF-P14s redux-1500 PWM
Be quiet! Silent Wings 2
Fractal Venturi HF-14

Привет! Есть блок zalman 600w gs2. Самый шумный компонент в системе. Хочу заменить вентилятор.
Присмотрел Noctua NF-S12B redux-1200. Кому нить известно его стартовое напряжение? В днс указано 0.9, но что-то не верится.

srCrow

GELID Solutions WING 14 UV Blue — 705 руб. - лучший вариант, сочетание низкого стартового напряжения и готовых крепёжных отверстий под 135mm вентилятор. стандарт, но надо подстраховаться и измерить ширину БП: должна быть не менее 141mm (при 0,5mm толщины жести корпуса) для того, чтобы влез 140mm вентилятор.
Arctic Cooling Arctic F14 - пойдёт, но надо приспосабливать крепёжные отверстия: расточка или сверление крепёжных отверстий по 4mm в направлении к центральной оси.
AeroCool Shark Fan 140mm - есть отзывы, что через пол года начинает греметь именно в горизонтальном положении + надо приспосабливать крепёжные отверстия под 135mm стандарт
Noctua NF-P14s redux-1500 PWM - хорошая производительность, но есть риск повышенного стартового напряжения + надо приспосабливать крепёжные отверстия под 135mm стандарт
Be quiet! SilentWings2 (BL063) - огромная цена и есть риск низкой производительности (1000 об./мин. ; 60.4 CFM) для для Xilence Gaming Series SPS-XP700.(135)R3 , но легко адаптируемые крепёжные отверстия под 135mm стандарт
Fractal Venturi HF-14 подойдёт по низкому стартовому напряжению, но слишком дорог для БП + надо приспосабливать крепёжные отверстия под 135mm стандарт

Добавлено спустя 8 минут 32 секунды:
Gloomhein

Около шести вольт:
https://www.youtube.com/watch?v=c7Bl61JFqQE
https://www.youtube.com/watch?v=uRzQGjlmspk
С PWM вентиляторами лучше не связываться. Но уж если купили, то тогда управлять через встроенную в UEFI-BIOS регулировку мат.платы или комплектную утилиту, или SpeedFan с автозагрузкой.

Привет. Имеется БП IN WIN IP-P350AJ2-0 https://market.yandex.ru/product/1599433 с довольно шумным кулером. Намедни кулер был полностью разобран, почищен и смазан, тем не менее, остался фоновый гул, который хотелось бы убрать.
Сейчас в БП стоит 120 мм кулер ARX FD1212-S3142E http://www.pchub.com/uph/laptop/656-70244-19607/ARX-FD1212-S3142E-Server-Square-Fan.html я бы хотел его заменить на более тихий и (желательно) менее оборотистый вентилятор (комп работает практически 24/7 при небольшой нагрузке - кулер во время работы еле теплый).

Присмотрел несколько моделей корпусных вентиляторов, но в комментариях к некоторым из них увидел, что они могут шумно работать при положении, когда забор воздуха осуществляется снизу. Отсюда возник вопрос - был ли у кого-нибудь положительный опыт установки тихого вентилятора в БП, при аналогичной схеме забора воздуха?

Искал среди моделей с 3-pin коннектором и молекс разъемом.

Добрый день. Купил Arctic Cooling F12 и столкнулся с такой проблемой: В БП провода черного и красного цвета, а в Вентиляторе - Черный, Желтый, Зеленый. В разъеме вентилятора(3пин) напротив черного- стрелочка, напротив желтого-TKG, напротив зеленого- 2510.

Скажите пожалуйста какой провод подсоединить к красному из Блока?

Желтый обычно тахометр, так что зеленый

Hunter29

Программа «Ты не поверишь!» Откопал среди хлама новый Arctic F8 TC : в разъёме вентилятора(3пин) напротив чёрного - стрелочка, напротив красного - TKG, напротив жёлтого - 2510. Fractal Design Dynamic GP-14 : в разъёме вентилятора(3пин) напротив чёрного - стрелочка, напротив второго чёрного - TKG, напротив третьего чёрного - 2510
Прослеживается закономерность: constanta во всех случаях - первый чёрный провод с обозначением «стрелочка» на разъёме (земля, корпус, масса). Вот от него ведём отсчёт распиновки 3-PIN разъёма: (1) GND ; (2) +12V ; (3) TACH
В случае нестандартной расцветки или однородной расцветки всех проводов ориентируемся по обозначению «стрелочка» на разъёме или по внешнему виду разъёма с ориентацией расположения (1) GND

Следующий второй после чёрного, независимо от цвета.
#77


Добавлено спустя 20 минут 28 секунд:
sfa11

#77
Arctic Cooling F12 (251 руб.)
Скручиваем или припаиваем чёрный провод у нового Arctic Cooling на место чёрного в БП, второй провод после чёрного у нового Arctic Cooling - на место красного в БП.

Положительный опыт в 9-ти случаев из 10. Можно рискнуть

Спасибо за совет! Рискну!

шарикоподшипник от 80, 90мм вентилятора подходит на 135мм? (от 140мм подходит)

GELID Solutions WING 14 UV Blue у нас(Минск) к сожалению не продается. Остается только Arctic Cooling Arctic F14 или Fractal Venturi HF-14. Arctic Cooling Arctic F14 в 2,4 раза дешевле, что у него со стартовым напряжением?
