  SHTIFT
Прилепленное (важное) сообщение

Junior
Статус: Не в сети
Регистрация: 13.06.2011
Откуда: Ростов-на-Дону
FAQ

По вопросам не касающихся конкретно подбора и реализации замены вентилятора в БП обращайтесь в как уменьшить шум (обороты вентилятора) в БП.

Каким образом происходит регулировка оборотов вентилятора?
Описание
Регулировка оборотов вентиляторов у большинства БП происходит по двухпроводному подключению путём изменения питающего напряжения по второму(обычно красному) проводу.
Реже встречается у БП управление по четырехпроводному подключению путём широтно-импульсной модуляции(PWM).
Так же встречаются иные вариации управления:
Например, у БП от Enermax, в частности Enermax Galaxy DXX 850W, осуществлено управление по трёхпроводному подключению с фиксацией оборотов по третьему проводу. В этом случае при оборотах менее 800 БП сигнализирует о неисправности.
В случае Enermax MODU87+ 800W по второму проводу подаётся постоянное питание на контроллер, а по третьему проводу идёт питание самого двигателя в диапазоне от 3 до 12 вольт.
Нижняя грань напряжения может быть менее 6 вольт.
Распиновка разъёма вентилятора:
[*]Двухпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
[*]Трёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
3 — датчик оборотов(желтый)
[*]Четырёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(желтый)
3 — датчик оборотов(зелёный)
4 — управление оборотами(синий)[/list]
Расцветка проводов может быть другая.
Учтите, что распиновка разъёма вентилятора БП может быть иной, пример: Antec TP-750 и Thermaltake Toughpower DPS 850W.[/spoiler]Критерии подбора.
Вентилятор должен:
  • соответствовать типоразмеру уже установленного;
  • иметь низкое стартовое напряжение(при регулировке оборотов вентилятора БП по пит. напряжению) либо быть с PWM управлением(в случае PWM регулировки оборотов вентилятора БП);
  • обладать выносливым подшипником.
Возникающие сложности при замене:
  • Разъём нового вентилятора 3-pin или 4-pin, а у старого 2-pin(фото разъёма).
Можно переставить разъём вентилятора таким образом:
Необходимо вынуть контакты из разъёма. Для этого нужно вдавить защелку(1) и потянут за провод(2):
После вернуть защелку в исходное положение:

И вставить провода в необходимый разъём(снятый со штатного вентилятора):
  • Строение разъёма не подходит для вышеназванного способа либо у вентилятора БП нет разъёма, т.е. провода питания припаяны непосредственно к плате.
    Отрежьте провода от вентилятора в БП и скруткой/пайкой соедините соответственно с распиновкой проводов от платы с проводами нового вентилятора. Не забудьте изолировать каждый провод изолентой/термоусадкой.
  • Штатный вентилятор заявлен 135 мм, 139 мм либо 140 мм, но новый вентилятор 140 мм не подходит по крепежным отверстиям.
    Можно нивелировать разницу используя силиконовые "гвозди".
Важно:
  • Ни в коем случае не закоротите контакты разъёма питания вентилятора на плате. Это может привести к выходу из строя регулировки оборотов.
Дополнительные возможности:
  • После замены вентилятора в БП можно вывести тахосигнал на мат. плату, тем самым задействовать отображение оборотов.
  • Так же можно вывести и PWM сигнал, что позволит корректировать обороты(на свой страх и риск).
Вентиляторы пригодные для использования в БП:
120 мм:
  • Scythe Kama Flow 2
    Стартовое напряжение 4.6V для SP1225FDB12L, 3V для SP1225FDB12M, 2.8 V для SP1225FDB12H(сведения от Jordan).
  • Zalman ZM-3 FBD
    Стартовое напряжение 3.7V(сведения от Jordan).
  • NOISEBLOCKER BlackSilentPRO
    Стартовое напряжение 3.9V - PL-2, 4.1V - PL-1(сведения от Jordan).
  • Nanoxia FX EVO 120
    Стартовое напряжение 3.7V - IFC 1600, 3.5 - IFC 1300, 5V - IFC 1000(сведения от Jordan).
140 мм.
Вентиляторы 140 мм имеющие доп. крепления как у 135 мм:
Оригинальный пост за 13.06.2011 21:35:
Вопрос вот в чём после где то полутора лет эксплуатации самым шумным местом в системе стал БП : Thermaltake TRX-650MPC. Стоит там вентилятор 140-ка разборка и смазка желаемых результатов не дала. Думаю заменить на что то типа : Этого. Питание вентилятора на бп осуществляется ч/з 2 pin разъём!!!! Какие провода из 3 pin надо задействовать при замене вентилятора??? Подскажите пожалуйста!!!


Последний раз редактировалось Egor008 18.10.2014 23:27, всего редактировалось 23 раз(а).

Реклама

Партнер
  Sabotender

Member
Статус: Не в сети
Регистрация: 17.02.2008
Откуда: Москва
Фото: 12
denon480 писал(а):
Ну тогда подключу его к cpu разъёму, один фиг он пустует

Только учитывайте - главный потребитель в системе у Вас ВК. Бывают ситуации когда ВК нагружена, а ЦП нет либо слабо (например синтетические тесты ВК).
Я хотел когда то так сделать привязав обороты вентилятора к температуре именно ВК, но не вышло побороть спидфан в этом плане.

_________________
I am only the NoIsE on the WiReS!
Z80 -> i386 40 -> Am100 -> P100 -> Cel.667 -> Cel.Tualatin1,2 -> XeonE5450 (sold), профильные =)

  Skins71

Member
Статус: Не в сети
Регистрация: 23.04.2008
denon480 писал(а):
а так то в простое вентили будут крутиться на 500 rpm

-------------------------
Проникся и заказал 140 редух 900 и пару гибридных шарикоподшипников с немецкого ебея. Если лень не будет, потом сравню редух и комплектный вентиль на гибридах,по тишине.
  denon480

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 01.03.2012
Откуда: Україна
Sabotender
Тестами не нагружаю, частоту ограничивают всегда до частоты монитора, поэтому на все 100 она не всегда шпарит

Добавлено спустя 7 часов 17 минут 40 секунд:
Skins71 писал(а):
редух 900

А не мало 900, может на 1200 лучше? Если он подходит по стартовому напряжению к БП то итак будет тихо работать без сильных нагрузок, а если к матери подключение то можно ведь как хочешь настроить обороты.

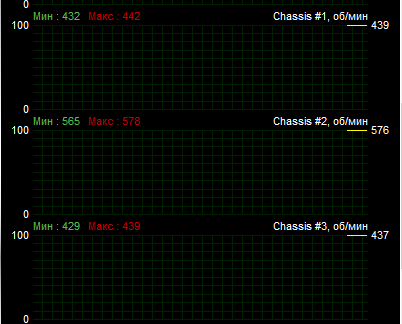

Вот мои кулера, первый и третий chassis это noctua nf-p12 pwm вдув выдув, второй chassis это два кулера проца подключенные в один разъём, кстати на этом redux мин обороты заявлены 350 rpm.
Вложение:
fans.png [ 8.69 КБ | Просмотров: 1099 ]


  Skins71

Member
Статус: Не в сети
Регистрация: 23.04.2008
Не, 900 оборотов достаточно везде.Главное не минимальные обороты, а стартовое напряжение. Я редух взял в корпусяку ну и для сравнения.
  denon480

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 01.03.2012
Откуда: Україна
Skins71 писал(а):
Главное не минимальные обороты

Я не имел ввиду что чем меньше обороты тем меньше стартовое, я просто показал тот что на 1200 будет крутится на минимальных и его не будет слышно вообще, лучше иметь запас те же 300 оборотов лишними не будут, тем более разница в цене копейки, к тому же версия с 900 оборотов без PWM
  denon480

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 01.03.2012
Откуда: Україна
Skins71
Как приедет кулер отпишись пожалуйста, стартанул от блока питания или нет.
  Skins71

Member
Статус: Не в сети
Регистрация: 23.04.2008
denon480 писал(а):
Skins71
Как приедет кулер отпишись пожалуйста, стартанул от блока питания или нет.

-------------------
Хорошо.
  T0L1K-IT

Junior
Статус: Не в сети
Регистрация: 08.09.2010
Посоветуйте вентилятор на замену ADDA AD1212MB-A70GL.
Бп ssp650rt
Имеет ли смысл брать Noiseblocker NB-eLoop B12-4
  Skins71

Member
Статус: Не в сети
Регистрация: 23.04.2008
denon480 писал(а):
Skins71
Как приедет кулер отпишись пожалуйста, стартанул от блока питания или нет.

-------------------

Вентиль пришел. На моей матери MSI можно регулировать обороты напряжением, выставил 4,8 вольта по (биосу), хоть и ругается мать но, вентиль раскручивается и где-то 350-360 оборотов. Если прислонить к уху есть треск небольшой, а так зачетный вентилек. От блока не пробовал и уже,наверное, не попробую. Поставил в корпус.(Но, я думаю, если чего, то в свой бп поставил бы.)
  denon480

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 01.03.2012
Откуда: Україна
Skins71 писал(а):
выставил 4,8 вольта

Спасибо, значит о подключении к бп можно забыть
  wwr222

Member
Статус: Не в сети
Регистрация: 17.07.2014
Фото: 0
denon480 писал(а):
Спасибо, значит о подключении к бп можно забыть

Найти 140-ку со стартовым напряжением <4в очень непросто.

_________________
قلب العقرب

  denon480

Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 01.03.2012
Откуда: Україна
wwr222
Не ну можно было на али взять такой как был, но он дороже чем noctua redux как ни странно и шума от него больше в простое.
  Sultan_SPb

Member
Статус: Не в сети
Регистрация: 01.06.2005
Откуда: Санкт-Петербург
Фото: 24
БП Seasonic Prime Ultra Titanium 1000W(SSR-1000TR), заменили вентилятор на Gelid Wing 14, а он не стартует!
Стартует при включении компа, потом останавливается. Родной вентилятор стартует на 400, и продолжает крутиться, а этот встает.
Gelid в данный БП что, получается, не годится?

_________________
• AMD R5-5600 • Thermalright BA120 • ASrock B450M Pro4 • 2x16Gb @3600MHz CL16 • RX6700XT • KIOXIA Exceria 500GB • DeepCool PQ750M • LG 27GN600-B •

  Sabotender

Member
Статус: Не в сети
Регистрация: 17.02.2008
Откуда: Москва
Фото: 12
Sultan_SPb писал(а):
БП Seasonic Prime Ultra Titanium 1000W(SSR-1000TR), заменили вентилятор на Gelid Wing 14, а он не стартует!
Стартует при включении компа, потом останавливается. Родной вентилятор стартует на 400, и продолжает крутиться, а этот встает.
Gelid в данный БП что, получается, не годится?

1. Возможно включили гибридный режим.
2. Если не гибридный - то, я бы смотрел на дальнейшее поведение. Т.е. при какой нагрузке он опять стартанёт.
Будет и основной режим гибридный ) Хотя очень странно - гелид очень мало потребляет.

_________________
I am only the NoIsE on the WiReS!
Z80 -> i386 40 -> Am100 -> P100 -> Cel.667 -> Cel.Tualatin1,2 -> XeonE5450 (sold), профильные =)

  Skins71

Member
Статус: Не в сети
Регистрация: 23.04.2008
Sultan_SPb писал(а):
Gelid в данный БП что, получается, не годится?

-------------
Вот и я подумал, ну его нафиг этот перебор вентилей и оставил родной(хорошо что на шариках, надеюсь гибридные подшипники еще тише будут,тогда вообще айс).
А корсарчик пойдет в аудиосистему, там в пассиве будет самое то.
  Sultan_SPb

Member
Статус: Не в сети
Регистрация: 01.06.2005
Откуда: Санкт-Петербург
Фото: 24
Sabotender ок, попробуем. спс.

_________________
• AMD R5-5600 • Thermalright BA120 • ASrock B450M Pro4 • 2x16Gb @3600MHz CL16 • RX6700XT • KIOXIA Exceria 500GB • DeepCool PQ750M • LG 27GN600-B •

  wwr222

Member
Статус: Не в сети
Регистрация: 17.07.2014
Фото: 0
Sultan_SPb писал(а):
заменили вентилятор на Gelid Wing 14, а он не стартует!

Я пытался Gelid silent 120 запустить с 4в-тоже не хочет.

_________________
قلب العقرب

  Sultan_SPb

Member
Статус: Не в сети
Регистрация: 01.06.2005
Откуда: Санкт-Петербург
Фото: 24
wwr222 на таком же БП?

_________________
• AMD R5-5600 • Thermalright BA120 • ASrock B450M Pro4 • 2x16Gb @3600MHz CL16 • RX6700XT • KIOXIA Exceria 500GB • DeepCool PQ750M • LG 27GN600-B •

  wwr222

Member
Статус: Не в сети
Регистрация: 17.07.2014
Фото: 0
Sultan_SPb писал(а):
на таком же БП?

Нет.Напряжение мерял на двух БП:китаец,который шел вместе с корпусом и OCZ ModXstream pro 600.Напряжение на вентилятор идет около 4-4,1в.
Noise Blocker silent fan xk2 очень плохо стартует(вообще с Нойсами тут не очень,судя по отзывам),Phobia G-silent 14-чуть лучше стартует,Thermalright x-silent-не стартовал.Это все 140-ки,которые я лично на БП пробовал запускать.

_________________
قلب العقرب

  Sultan_SPb

Member
Статус: Не в сети
Регистрация: 01.06.2005
Откуда: Санкт-Петербург
Фото: 24
wwr222 в тесте гелид и стартует с 4.1, но 140 должен раньше, на 3.5-3.6v

_________________
• AMD R5-5600 • Thermalright BA120 • ASrock B450M Pro4 • 2x16Gb @3600MHz CL16 • RX6700XT • KIOXIA Exceria 500GB • DeepCool PQ750M • LG 27GN600-B •
