FAQ

По вопросам не касающихся конкретно подбора и реализации замены вентилятора в БП обращайтесь в как уменьшить шум (обороты вентилятора) в БП.

Каким образом происходит регулировка оборотов вентилятора?
Распиновка разъёма вентилятора:
[*]Двухпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
[*]Трёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
3 — датчик оборотов(желтый)
[*]Четырёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(желтый)
3 — датчик оборотов(зелёный)
4 — управление оборотами(синий)[/list]
Расцветка проводов может быть другая.
Учтите, что распиновка разъёма вентилятора БП может быть иной, пример: Antec TP-750 и Thermaltake Toughpower DPS 850W.[/spoiler]Критерии подбора.
Вентилятор должен:

• соответствовать типоразмеру уже установленного;
• иметь низкое стартовое напряжение(при регулировке оборотов вентилятора БП по пит. напряжению) либо быть с PWM управлением(в случае PWM регулировки оборотов вентилятора БП);
• обладать выносливым подшипником.

Возникающие сложности при замене:

• Разъём нового вентилятора 3-pin или 4-pin, а у старого 2-pin(фото разъёма).

• Строение разъёма не подходит для вышеназванного способа либо у вентилятора БП нет разъёма, т.е. провода питания припаяны непосредственно к плате.
  Отрежьте провода от вентилятора в БП и скруткой/пайкой соедините соответственно с распиновкой проводов от платы с проводами нового вентилятора. Не забудьте изолировать каждый провод изолентой/термоусадкой.
• Штатный вентилятор заявлен 135 мм, 139 мм либо 140 мм, но новый вентилятор 140 мм не подходит по крепежным отверстиям.
  Можно нивелировать разницу используя силиконовые "гвозди".

Важно:

• Ни в коем случае не закоротите контакты разъёма питания вентилятора на плате. Это может привести к выходу из строя регулировки оборотов.

Дополнительные возможности:

• После замены вентилятора в БП можно вывести тахосигнал на мат. плату, тем самым задействовать отображение оборотов.
• Так же можно вывести и PWM сигнал, что позволит корректировать обороты(на свой страх и риск).

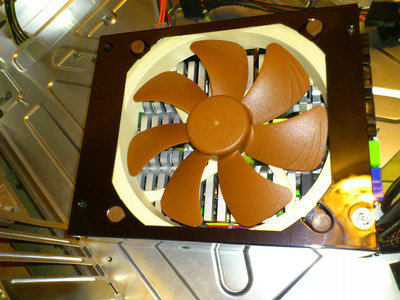

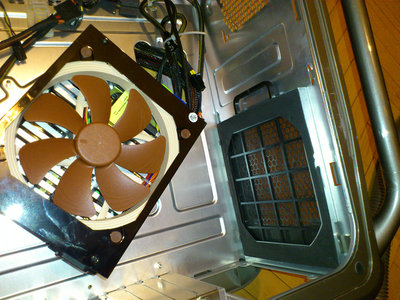

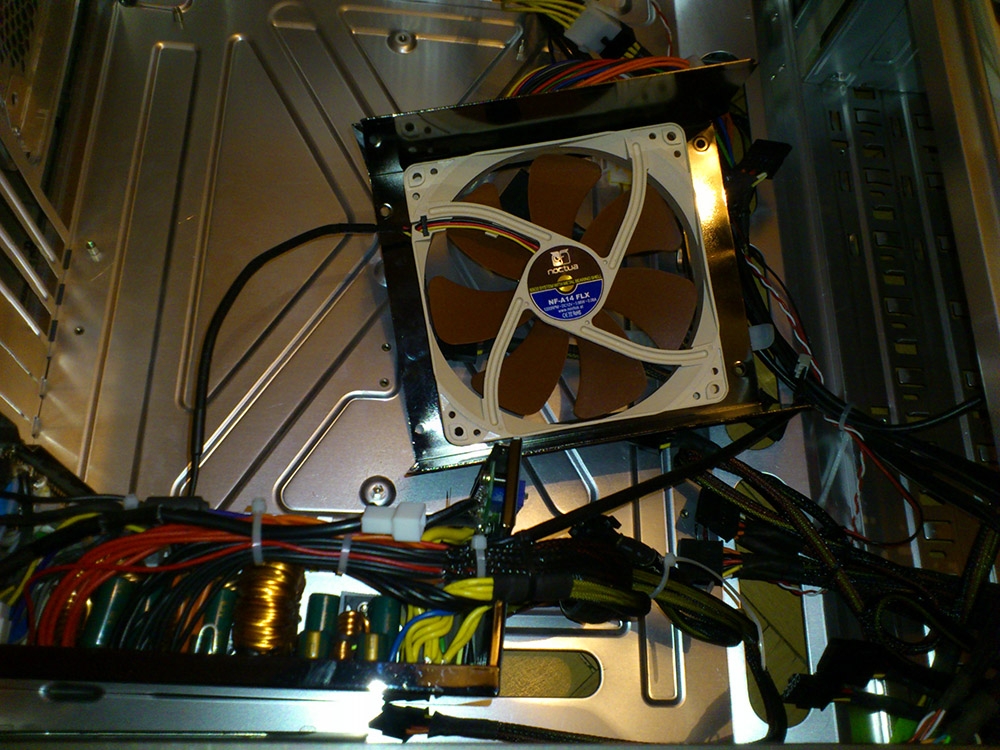

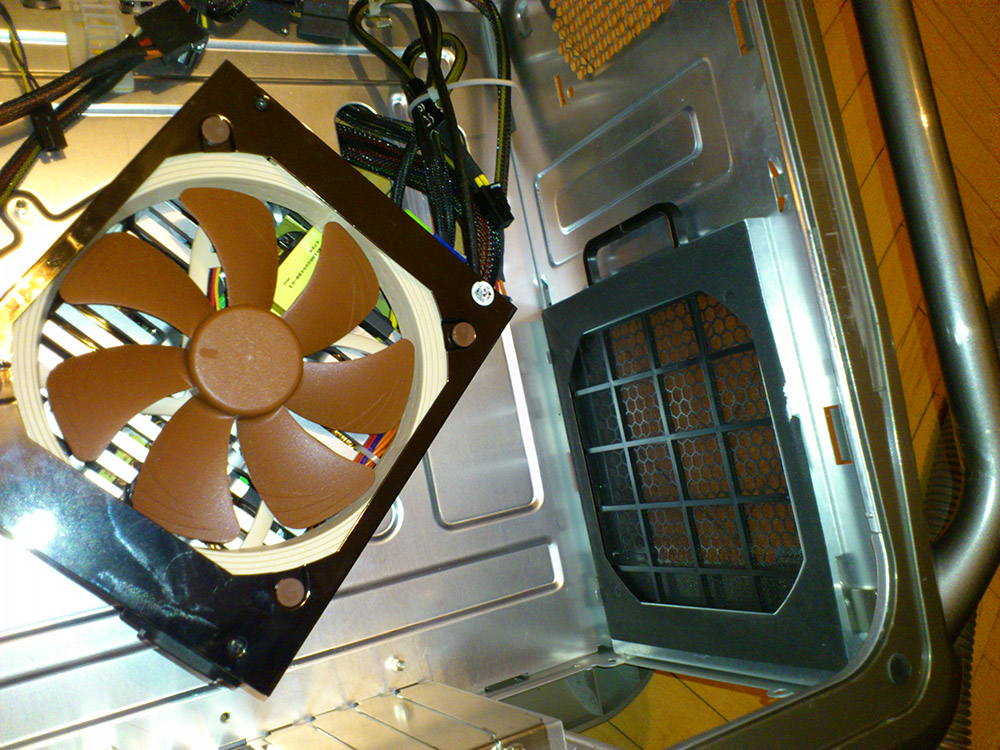

Заменил в своём БП CoolerMaster RS-850-ESBA какой-то китайский 135мм на Noctua NF-A14 FLX, 140x140x25, 900-1200rpm. Разность в размере посадочных мест сгладили резиновые болты, а резиновые уголки с их стороны были сняты и поставлены на процессорный кулер для уменьшения вибрации. Решётку круговую не ставил, так как резиновые болты раз, да и смысла в ней нет - два.

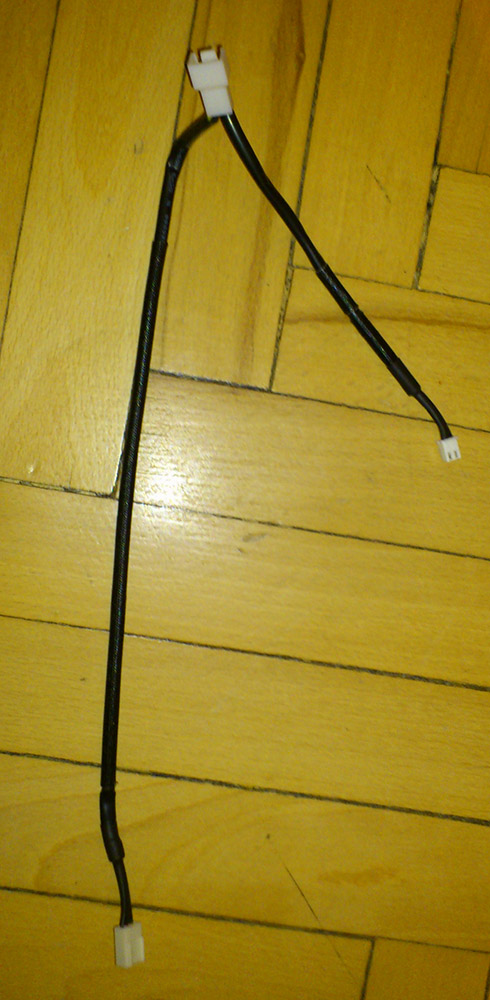

Так как доступа к пайке проводов на Noctua нет, то из имеющегося в комплекте Noctua переходника 3pin на 4pin и проводка 2pin со старого вентиля изготовил переходник. Итого 4pin вентиля идут в переходник - 2pin из него идут в БП, а трёх пиновый с проводком контроля оборотов вывел на материнскую плату.
Вышло совсем не слышно, по мониторингу работает на 518 оборотах, из БП веет холодком.

Bagich, удачный Вам экземпляр вентилятора попался, раз стартует от БП на 518 об./мин.
Ранее проходившие цифры были на отметке 6V\618 об./мин, что для БП многовато в плане стартового напряжения.

Здравствуйте! по случаю достался от приятеля не за дорого новый БП CORSAIR RM 750, с " псевдопассивным" режимом,в тяжелых играх очень сильно греется (рука еле терпит) но вентилятор так и не включается, видимо не потребляет моя система столько мощности. можно ли отключить вентилятор от бп и подключить напрямую к материнской плате или к реобасу и как на это отреагирует электроника блока?

lexxx73, здравствуйте.
Обычно подавляющие большинство блоков никак не реагирует на подобные действия по той причине, что у них попросту отсутствует тахосигнал, тут же немного иная ситуация, так как данный вентилятор им располагает для задействования Corsair Link, но насколько я понимаю сама электроника БП никак не фиксирует обороты. Этот тахосиганал нужен лишь для отображения оборотов при задействовании доп. оборудования: Corsair Digital Bridge и т.п.
Вообщем можете смело действовать, а если я окажусь не прав, то всегда можно вернуть всё на круги своя.

Egor008
тогда еще вопрос, если вентиль подключить к материнке и вывести термопару,в зависимости от показаний которой материнка будет управлять вентилятором, то в какое место в блоке закрепить термопару и какую максимальную температуру задать?

lexxx73, может Вам почем зря не маяться, а просто напрямую заменить БП у Corsair?.. Хотя вполне могут затребовать чек...

чек есть,от местного ДНС. я тоже думал про замену у изготовителя, но отправлять простой почтой будет долго, ни DHL ни SPSR у нас нет,нужно ехать в другой город

lexxx73, печальная ситуация. Какую конфигурацию питает БП?

конфиг такой;
1- цп AMD FX-9590
2- видео gtx680
3- 2шт SSD и 1 HDD1tb
4- водянка ( 1 помпа и 5 вентелей)

lexxx73, если нет действительной необходимости в пассивном режиме, то можно вентилятор задействовать на постоянных 600 об./мин.
С реализацией управления в зависимости от температуры есть сложности. Приоритетной является температура элементов снабженными радиаторами, но допустимый нагрев их индивидуален, а конкретными цифрами в отношении этой модели, к сожалению, не располагаю.

попробую сначала поменять по гарантии в ДНСе, если не получится то уже буду думать.Спасибо

Всем доброго времени суток.
Есть FSP 550PNR там установлен этот вентилятор. Он стал иногда покрякивать. Сейчас почистил сам БП, хоть и пыли почти не было, но стал тихо работать. Возможно легко отделался, но на всякий случай решил заранее приглядеть, какой вентиль туда можно будет поставить.
Так вот, такой же искать в оффлайне это мазохизм, на зарубежных сайтах его цена 13 баксов с доставкой. За эти деньги я вижу можно взять другой фирмы в оффлайне, не ожидая доставки из Тайвани. Так вот собственно вопрос. Какой подойдёт? Смотрю тут советуют Scythe Kama Flow2 или Zalman ZM-F3 FDB, но как я вижу, во первых они оба гидродинамические, а не качения\скольжения, а во вторых по оборотам и воздухопотоку они не доходят до сабжевого 2200 и 88. Ну по первому может действительно более надёжно взять гидродинамический, а вот по второму как быть? Искать другую модель с 2200 или 300 оборотов роли не играют, а лишь придают лишний шум?

Заранее всем спасибо за ответы.

P.S. C залманом так вообще огромная разница получается 1500 у залмана против 2200 у ятелуна.

Не, 2200 искать конечно не надо, производители перестраховываются нехило. В зависимости от нагрузки (см. например мой профиль) надо ставить либо kama-flow 2 1900 оборотов, либо 1400. Залман шумнее.

Сегодня поставил, новый кулер в бп Scythe Slip Stream 120x120 800rpm, хотел поставить на 1200 но продавец сунул этот а я не заметил и поставил, что теперь делать? хватит ли такого кулера? бп fsp 800w

Zhenya63, какую систему питает? Какая конкретно модель БП?

система i5 2310 видюха gtx 760 в разгоне, один жеский и ssd Блоки питания FSP Epsilon 80 PLUS 800w

Zhenya63, должно быть достаточно, такая система и половины от номинала БП не затребует. Но многое зависит от условий эксплуатации. В частности, если БП сверху и корпус плохо вентилируемый, то это скажется в худшую сторону.
Вы подключили на постоянное питание или от логики управления БП? Если второе, то можно вывести желтый провод(тахометр) от вентилятора на мат. плату для отображения частоты вращения. Если в нагрузке обороты не достигают номинальных, то охлаждение с запасом.

в комнате около 25 градусов, бп снизу, корпус zalman z9 plus, при подклучении использовал токо 2 провода красный и черный, я не знаю на постоянку это или нет, как узнать?

Подключили их куда конкретно? В тот же разъём, что и был подключен штатный? Тогда это к логике управления БП.

да в тот же разъем, а какой программой можно посмотреть обороты куллера? а температуру бп посмотреть где ни будь можно?
