Вон оно как, тогда даже не знаю. Попробуй третий на вдув на задней стенке, выдув соответственно через крышу.

С водянкой, наверное, такой вариант возможен. Но с башней... задний вентилятор будет в упор дуть в радиатор процессорного кулера, против потока вентилятора этого самого кулера.

Кверху не развернуть?

Итак, оттестил я свой корпус, конфиг вдоль и поперёк и есть чем поделиться, кому интересно. Напомню, что у меня Zalman Z3. Хочу начать с того, что и все знают, корпус без доработок не очень для железа, которое жарит 140+ Вт.


Что было сделано:
1) Убрал дисковод, там же у меня стоял SSD.
2) Убрал молекс кулер спереди.
3) Для SSD купил спец. салазки с 3.5 на 2.5 в них поставил 2 SSD и ниже HDD, всё это обдувается вентилятором Arctic p12, у которого обороты зафиксировал на 1000 без нагрузки и дальше уже по нагрузке, шум не особо напрягает, но можно и сделать бесшумно.
4) Чуть выше идёт снова Arctic p12 (120 мм), который посажен через PST переходник на один разъем, следовательно обороты тоже 1000. Если оставить арктики в свободном регулировании от температуры процессора Ryzen 3900x, слышатся неприятные завывания, поэтому в автомате работает, когда температуры выше 60 градусов.

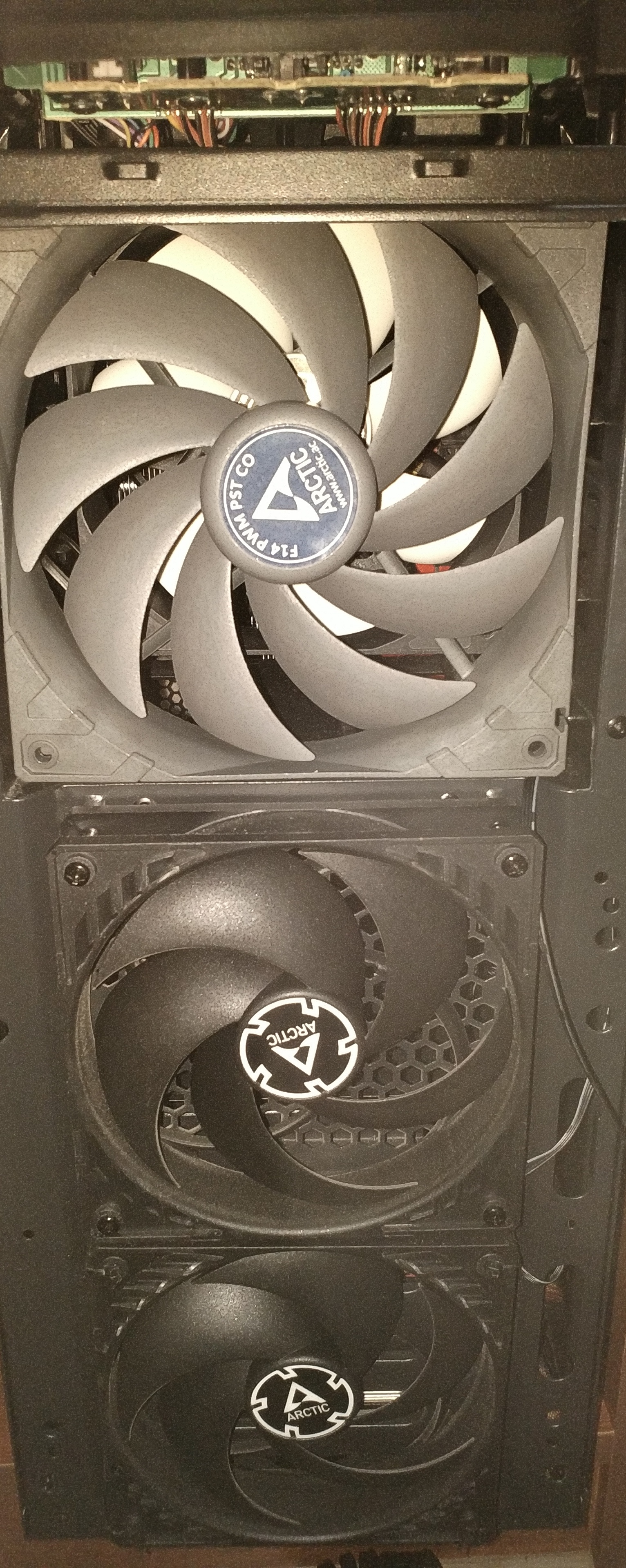

5) Выше их в корзину 5.25 смонтирован кулер Arctic F14 CO (140 мм), именно CO с японским двойным подшипником и он к сожалению тоже завывает, но не так сильно как p12, если только прислушиваться, но я в этом плане чувствителен и шум движения воздуха от завывания различаю, поэтому зафиксировал на 900 оборотах до 60 градусах. Ниже картинка, не обращайте внимания на кулер сзади F14 просто сфотал до того, как снял.

Кулеры сверху - особая история, кулер спереди сверху взял из старого корпуса, который продал, сзади кулер не интересен, т.к. это Zalman на 120 мм, крутится в свободном полёте, фактически бесшумен и направлен на выдув.
6) Кулер спереди сверху тестировал примерно 30 минут, включал стресс тест, откручивал винты, ставил на вдув, потом ставил на выдув не выключая ПК. В итоге получилось, что на вдув эффективнее в нагрузке, а на выдув в простое. Естественно я выбрал нагрузку. Почему так? Всё просто во время нагрузки нагревается VRM и кулер сверху создаёт дополнительный обдув, тем самым температуры в нагрузке меньше, чем кулер на выдув и процессор нагревается чуть меньше, в целом выигрыш примерно 2 градуса от таких манипуляций.

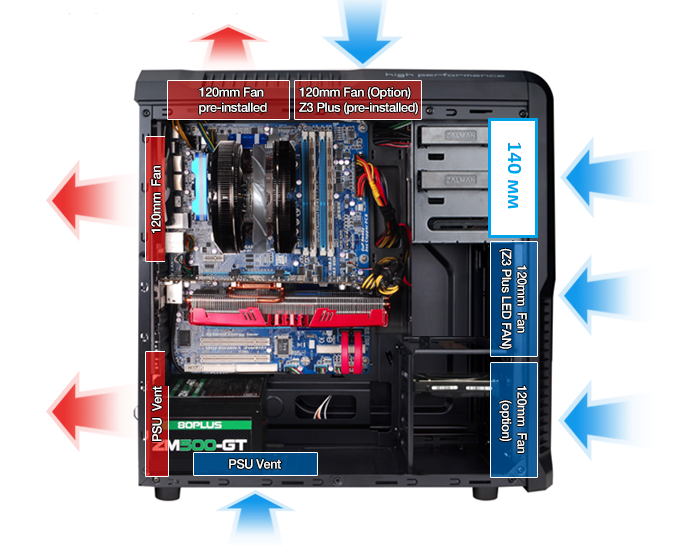

7) Кулер сверху сзади. Пробовал конфигурацию на вдув и выдув. Остановился на выдуве, т.к. при вдуве температура в нагрузке была стабильно на 2 градуса выше, чем на выдув, здесь объяснение только в том, что объем воздуха на входе надо всё же выводить за грань корпуса и 1 кулер в случае схемы 4,5 к 1 не справляется, относительно 3,5 к 2. Почему пишу 3,5? Потому как считаю, что кулер рядом с жесткими дисками фактически заперт и поток воздуха минимален, а кулер повыше немного заперт решетками.

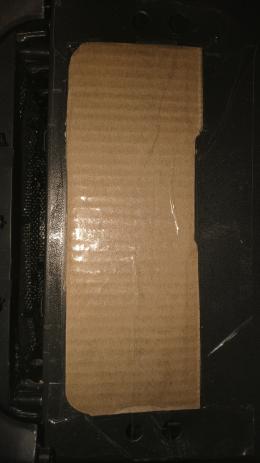

8) И маленькая колхозная доработка, направленная на то, чтобы поток воздуха не шёл туда, куда мне не нужно. Находится сверху после F14 вертушки.


И немного теории, конечно можно попробовать улучшить продув, если купить кулера 140 с посадочными местами под 120, но если честно немного надоело, тогда уже проще корпус купить новый.
В итоге на модернизацию понадобилось 4 кулера и салазки, где 1 кулер пришёл со старого корпуса, а 3 пришлось приобретать. Конечно оптимальным вариантом был бы корпус с 140 мм вертушками, но есть некоторое ограничение по высоте и ширине для меня, поэтому пока так.

Всем спасибо, кто осилил.

Результаты такие:
В сценарии стриминг x264 игра Rainbow Six Siege пресет Medium, настройки игры пред ультра.
Температура процессора: 68-70.
Температура видеокарты: 60-62.
Температура чипсета: 60-62.
Температура VRM: 39-46.
Температура оперативной памяти: 39-45.

В простое температура процессора: 35-45.
Температура видеокарты: 33-35.
Температура чипсета: 53-54.
Температура VRM: 36-37.
Температура оперативной памяти: 31-33.

на верхней крышке вентиляторы должны быть на выдув вверх. иначе неэффективно против силы тяготения

Добавлено спустя 2 минуты 33 секунды:
если боишься, что будет ближний верхний будет забирать часть холодного воздуха, лучше просто не использовать, чем сдувать им вниз от процессора

Я пробовал не использовать передний верхний, залеплял его, получилось на уровне вытягивания, т.е. результат меня не устроил. По факту верхний вентилятор служит дополнительным охладителем зоны VRM в нагрузке и ничем более. Тем самым ПК быстрее охлаждается, медленнее нагревается и немного меньшие даёт температуры.

Anem в идеале наверх воздух с водянки должен быть
вот например у меня видюха наверх радиатор идёт в ближний верхний



Добавлено спустя 1 минуту 8 секунд:
а 2 200-ки на передней части корпуса достаточно мощно дуют, чтоб на всё хватало

A224, да у него проц кулер не вывозит, потому приток воздуха с верхнего к нему дает профит.

я кстати не могу понять, не вставлен ли dvd, ведь он не нужен, а поток загораживает только в путь

В первом пункте я описал, что его убрал, до этого стоял.

Осилил, познавательно, и для меня доказательство того, что я правильно сделал, когда свой СМ Снайпер продал:
- вагон 5-дюймовых отсеков, кот. не нужны в таком количестве, а размер самих отсеков достаточно большой и сетки плотные, даже если бы я что-то на поддув процессора-памяти внутри поставил, толку бы не было,
- бесполезные 200-ки, которые на любых оборотах ничего не надували,
- пластиковый обвес, который, особенно верхний, мешал воздуху выходить.
Из старых корпусов есть у меня ещё СМ Центурион 590
- что этот корпус, что открытый стенд- одно и то же. Вроде бы та же куча 5-дюймовых отсеков, но 590-й весь насквозь продувается-проветривается. До сих пор сам не понимаю, зачем я тогда вместо этого 590-го Снайпера брал. Хорошо не продал, не выкинул, сейчас в нём у дочки комп на моём старом Фикусе.

Боковая перфорация решает. Я проводил эксперимент - открывал боковину у корпуса (температура падала), а затем заклеивал всё, кроме небольшой области рядом с видеокартой - температуры вообще не менялись, то есть главное, чтобы к карте поступало достаточно свежего воздуха, и PCI слоты с этим не справляются.

А если там ещё стоит приточная вертушка, то вообще шик!
В старом корпусе (Thermaltake Element V) на боковой стенке стоял 230 мм вентиль, охлаждал не только видеокарту, но и всю мат. плату. Сверху 200 мм на выдув и две 120 мм на морде.
Температура компонентов внутри была просто идеальная.
И вот под новый комп, решил взять новый корпус. ВК стала греться 75 градусов, что на 10 градусов больше, в сравнении со старым корпусом, а от неё и все комплектующие внутри тоже прибавили в температуре.

С переездом на фронтальную воду 240 экспериментальным путём выяснил, что выдув хвост-выдув фронт на РАСТЯЖКУ воздуха с закрытой крышкой мешает охлаждению видюхи- вентили в играх больше раскручиваются. Изначально попробовал как на картинках на сайте самого ТТ на картинках, и много где в видюхах в сети. Вчера в презентации нового ЭТО СПАМ - ОТПРАВЬТЕ ЖАЛОБУ (синий квадрат) фронтальная водянка в мАТХ-корпусе явно стояла вертухами на вдув. Переставил, получилась ЗАТЯЖКА холодного воздуха через радиатор, и далее стандартная классическая ПРОТЯЖКА нос-хвост- странно- не странно, но с закрытой крышкой так заметно лучше: и в СВ20 процессор до 70, и попугаев больше, и вентили на видюхе меньше крутят.

А теперь собственно вопрос: сейчас стоит один 120-хвост-выдув, есть ещё место под хвост-верх-выдув, ещё один вентиль 120 тоже есть, хвост-верх-выдув поставить более производительный или наоборот- попроще хвост-верх, а получше на стандартный задний выдув?

plutonix 140ку поставьте наверх поставьте, на "зад" только 120-ку, а производительней значит выше обороты, больше шум. в любом случае 140-ка будет прокачивать больше воздуха!

У меня 2 120-ки, покупать что-то другое сейчас не буду. В хвосте стоит заводской ТТ, и есть 120x120 мм Akasa Apache AK-FN058 PWM 57.53 CFM 2.64 мм водяного столба, оба очень тихие, но Аказа качает больше ТТ, что естественно.
Соответственно можно отводить воздух по диагонали нос-хвост, а можно больше по вертикали от видюхи через врм вверх. Натурный эксперимент провести, конечно, могу, только без дыма))), к сожалению, но хочется уже поставить и забыить

plutonix ставьте на верх тот что тише!

Ясно, так и сделаю.

В ходе своих экспериментов пришел к выводу, что вентиляционные отверстия обладают ограниченной пропускной способностью, по достижению которой увеличение производительности вентиляторов дает очень маленький профит.

Обычные вентили дуют примерно до 1000 оборотов. Серверные существенно больше. А какие-нибудь промышленные еще сильнее. Только шумно
Мне что-то подсказывает, что уровень дискофорта будет главнее (звук стартующего турбо-реактивного самолета ), чем пропускная способность
