Цель рациональной организации воздушных потоков в корпусе состоит в обеспечении необходимого охлаждения всех компонентов компьютера при комфортном для пользователя уровне шума. Используя набор из определённого числа вентиляторов, можно испытать для имеющейся компьютерной сборки несколько приведенных ниже типовых оптимизированных схем и по результатам выбрать лучшую по температурам, акустическому комфорту и прочим факторам.

Отрицательное давление используется в схемах охлаждения с упором на отток: "GPU 2", "GPU 3" и "GPU 4". Слово "GPU" для названий этих схем выбрано, поскольку за счёт улучшения оттока горячего воздуха приоритет охлаждения получает видеокарта. Основную работу выполняют вытяжные вентиляторы. Приточные вентиляторы помогают усилить поток и направить его по нужному пути: к GPU, к HDD, через фильтры и т. п. Отрицательное давление способствует проникновению пыли внутрь корпуса сквозь щели.

Положительное давление используется в схемах охлаждения с упором на приток: "CPU 3", "CPU 4 (3+1)", "CPU 4 (2+2)" и "CPU 5". Слово "CPU" для названий этих схем выбрано, поскольку за счёт улучшения притока холодного воздуха приоритет охлаждения получает процессор. Основную работу выполняют приточные вентиляторы. Вытяжные вентиляторы помогают усилить поток и направить горячий воздух наружу. Положительное давление препятствует проникновению пыли внутрь корпуса сквозь щели.

Вентиляторы обеспечивают приток холодного воздуха (обозначается синим цветом) и отток горячего воздуха (обозначается красным цветом). Их количество указывается цифрами в названиях схем.

Выбор схем охлаждения является прерогативой пользователя. Параметры каждой компьютерной сборки и предпочтения сугубо индивидуальны. Только практическое сравнение лучше всего поможет выявить оптимальную схему с учётом всех имеющихся условий.

Пример выбора схем. Представим, что изначально в корпусе 4 комплектных вентилятора были расставлены по схеме "CPU 4 (3+1)": 3 спереди и 1 сзади. Когда был произведён апгрейд, то выяснилось, что новая видеокарта перегревается. Тогда для усиления вытяжки у корпуса открывается один верхний слот, в который перемещается комплектный вентилятор, и производится настройка по схеме "GPU 4". Замеряются температуры и оцениваются акустические параметры. Затем производится перенастройка по схеме "CPU 4 (2+2)". Снова замеряются температуры и оцениваются акустические параметры. По результатам в качестве базы выбирается лучшая из этих двух схем по температурам, акустическому комфорту и прочим факторам. Далее можно рассуждать на тему замены комплектных вентиляторов на более производительные и тихие, увеличивать или уменьшать обороты, либо рассматривать варианты перехода на смежные схемы. Так, если два передних вентилятора 120 мм в схеме "GPU 4" заменить на один вентилятор 140 мм, то будет получена схема "GPU 3". В схеме "CPU 4 (2+2)" к двум передним вентиляторам можно добавить третий, перейдя на схему "CPU 5". Тем самым удастся улучшить охлаждение без повышения оборотов, либо снижением оборотов повысить акустический комфорт без ухудшения охлаждения.

Типовые образцы оптимизированных схем охлаждения с набором от двух до пяти вентиляторов приведены ниже. Указанные на схемах значения оборотов могут служить лишь в качестве ориентира. Для каждой компьютерной сборки и конкретного пользователя будут свои настройки. Наибольший практический интерес представляют схемы "GPU 3" и "CPU 5".

∙ "Вентиляция: Методика выбора корпуса";
∙ "Вентиляция: Организация воздушного охлаждения";
∙ "Вентиляция: Раскрытие потенциала воздушного охлаждения";
∙ "Жидкостное охлаждение: Правильная установка радиатора";
∙ "Жидкостное охлаждение: Расположение радиаторов в корпусе";
∙ "Жидкостное охлаждение: Схемы охлаждения с радиатором спереди";
∙ "Наилучшие варианты установки вентиляторов в корпусе be quiet! Pure Base 500";
∙ "Наилучшие варианты установки вентиляторов в корпусе Fractal Design Define 7";
∙ "Наилучшие варианты установки вентиляторов в корпусе Fractal Design Define 7 Compact".

Воздухообмен в корпусе зависит от производительности вытяжных вентиляторов и только (правда есть маленькое исключение, но об этом в другой раз). Больше воздуха, чем смогут пропустить через себя задний вентилятор + верхний у тыла (стандартная схема), через корпус не прогнать. Ставь ты 1 приточный или хоть 10, результат в охлаждении не изменится. Колебания температур в разных точках корпуса не в счёт. Речь идёт об усреднённом значении. Тогда резонный вопрос: - а на что влияют приточные вентиляторы ? Правильно. На давление в корпусе. При отсутствии приточных вентиляторов корпус будет разряжен по максимуму. При установке 1 приточного разряжение уменьшится, при 2 - ещё уменьшится. При 3 (я условно считаю, главное передать смысл) - приток превзойдёт вытяжку и будет создано так называемое "избыточное" давление. СНиП регламентирует в помещениях, где предусматриваются противопылевые мероприятия превышение притока над вытяжкой на 20%. Вот на эту цифру и надо ориентироваться любителям стерильных систем (без пыли) при расчёте баланса притока и вытяжки. Считать баланс надо не по ТХ вентиляторов, указанных производителем на официальных сайтах, а по тестам из одного источника, где нужно учитывать фактическую производительность вентилятора после преодоления воздушным потоком препятствия на его пути. А теперь к нашим баранам. Зачем боковой и донный ? Правильно, при "отрицательном" давлении они не нужны. Но любителям стерильных систем, желающим создать "избыточное" давление в корпусах с глухой мордой фронтальных вентиляторов будет явно недостаточно, так как их производительность при прохождении этих лабиринтов просядет в 2-3 раза. Поэтому нужно будет усилить приток путём установки дополнительных приточных вентиляторов как минимум в бок и с большой долей вероятности в дно. Соответственно подсос пыли через незаглушенные щели корпуса будет уменьшаться пропорционально уменьшению в нём разряжения и прекратится после превышения притока над вытяжкой. Писал в спешке, что не так, завтра подправлю.
Верно. Именно это я и имел ввиду, оговорив исключение:

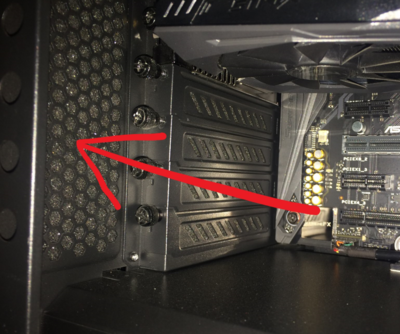

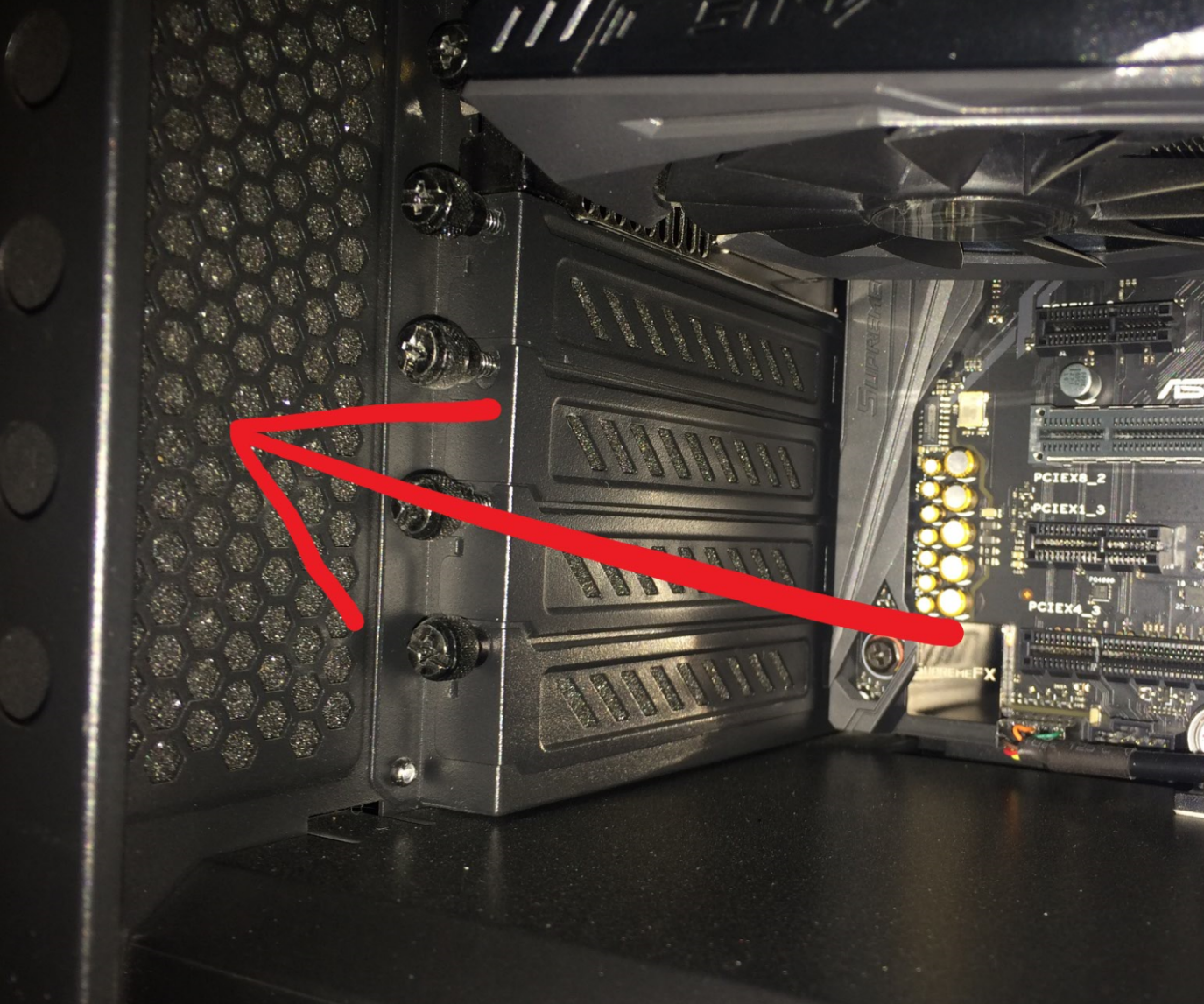

Однако, снятие заглушек слотов увеличит производительность СО (примерно на 5-7%) при условии, что
в корпусе будет "избыточное" давление с ощутимым превышением притока над вытяжкой, порядка 20%.
