FAQ

По вопросам не касающихся конкретно подбора и реализации замены вентилятора в БП обращайтесь в как уменьшить шум (обороты вентилятора) в БП.

Каким образом происходит регулировка оборотов вентилятора?
Распиновка разъёма вентилятора:
[*]Двухпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
[*]Трёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
3 — датчик оборотов(желтый)
[*]Четырёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(желтый)
3 — датчик оборотов(зелёный)
4 — управление оборотами(синий)[/list]
Расцветка проводов может быть другая.
Учтите, что распиновка разъёма вентилятора БП может быть иной, пример: Antec TP-750 и Thermaltake Toughpower DPS 850W.[/spoiler]Критерии подбора.
Вентилятор должен:

• соответствовать типоразмеру уже установленного;
• иметь низкое стартовое напряжение(при регулировке оборотов вентилятора БП по пит. напряжению) либо быть с PWM управлением(в случае PWM регулировки оборотов вентилятора БП);
• обладать выносливым подшипником.

Возникающие сложности при замене:

• Разъём нового вентилятора 3-pin или 4-pin, а у старого 2-pin(фото разъёма).

• Строение разъёма не подходит для вышеназванного способа либо у вентилятора БП нет разъёма, т.е. провода питания припаяны непосредственно к плате.
  Отрежьте провода от вентилятора в БП и скруткой/пайкой соедините соответственно с распиновкой проводов от платы с проводами нового вентилятора. Не забудьте изолировать каждый провод изолентой/термоусадкой.
• Штатный вентилятор заявлен 135 мм, 139 мм либо 140 мм, но новый вентилятор 140 мм не подходит по крепежным отверстиям.
  Можно нивелировать разницу используя силиконовые "гвозди".

Важно:

• Ни в коем случае не закоротите контакты разъёма питания вентилятора на плате. Это может привести к выходу из строя регулировки оборотов.

Дополнительные возможности:

• После замены вентилятора в БП можно вывести тахосигнал на мат. плату, тем самым задействовать отображение оборотов.
• Так же можно вывести и PWM сигнал, что позволит корректировать обороты(на свой страх и риск).

Спасибо большое! Уже заказал и едет - NOISEBLOCKER BlackSilentPRO PK-3. Позже отчёт дам.

Иннокентий Павлович wwr222 также категорично благодарю! Буду тоже брать PK-3 только сейчас это проблематично, плюс буду подключать его к штатному разъему, а для этого надо клемные пины заказать. Пайка с термоусадкой или скрутка не мое. Клещи для обжима есть, а пинов таких нет. Как все сделаю отпишусь обязательно.

Смотрите стартовые напряжения здесь:
https://www.youtube.com/user/CoolingTechnique/videos
Noctua NF-A14 PWM стартанул лишь с 4,6в, неустойчиво:
https://www.youtube.com/watch?v=5U8-OjGwk8o

P0tap, Longer
ждём отзывов, они помогут другим принять правильное решение.

Закажи с Али переходник или в России тут http://www.coolera.ru/tovar.php?tovar=14520 Я сегодня им звонил насчет термопасты,они посылки почтой России пока еще отсылают

1. Тесты из уважаемого источника на уровень шума NOISEBLOCKER BlackSilentPRO PK-3 через радиатор (понимай БП):
Заявлено производителем: 1,65 мм Н2О; 1700 об/мин; 90,0 CFM (153,0 м³/ч); 32,5 дБА; стартовое напряжение 4 вольта.
https://thermalbench.com/2015/05/04/bla ... 0mm-fan/3/
Поясню. От оборотов rpm (чёрная вертикаль) падаешь на чёрную кривую RPM, с неё на красную кривую дБА, затем на красную вертикаль дБА и получаешь искомое. К примеру, при 1000 rpm уровень шума составит 34,3 дБА, а при max 1660 rpm - 46 дБА.
PK-3 в БП, БП под кожухом, кожух в корпусе, так что до уха дойдёт значительно меньше шума, чем кажется на первый взгляд.

2. Тесты из уважаемого источника на уровень шума NOISEBLOCKER BlackSilentPRO PK-2 через радиатор (понимай БП):
Заявлено производителем: 1,27 мм Н2О; 1200 об/мин; 54,7 CFM (93,0 м³/ч); 22,4 дБА; стартовое напряжение 4 вольта.
https://thermalbench.com/2015/05/11/bla ... 0mm-fan/3/
Фактическое пусковое напряжение составило 4,08 вольт для 7 из 8 образцов.
При 800 rpm уровень шума составит 31,7 дБА, а при max 1110 rpm - 34,6 дБА.

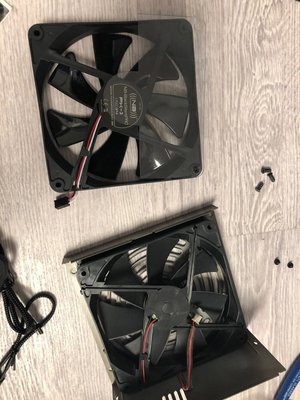

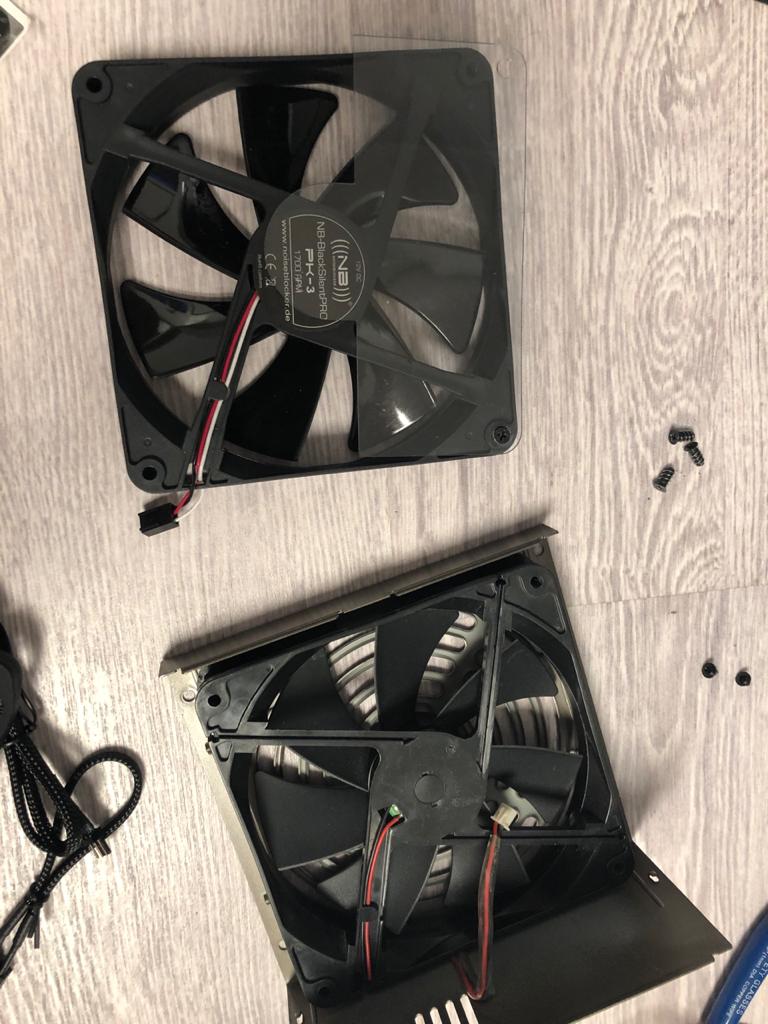

Итак по : Thermaltake Toughpower 850W (W0131)

Штатнй кулер - TT-1425b (он же Yate Loon d14bh-12 ) стартовое между 4 и 5 в.
Замена (По совету бывалых) - NOISEBLOCKER BlackSilentPRO PK-3 стартовое 4 в.

Черный - минус
Красный - плюс

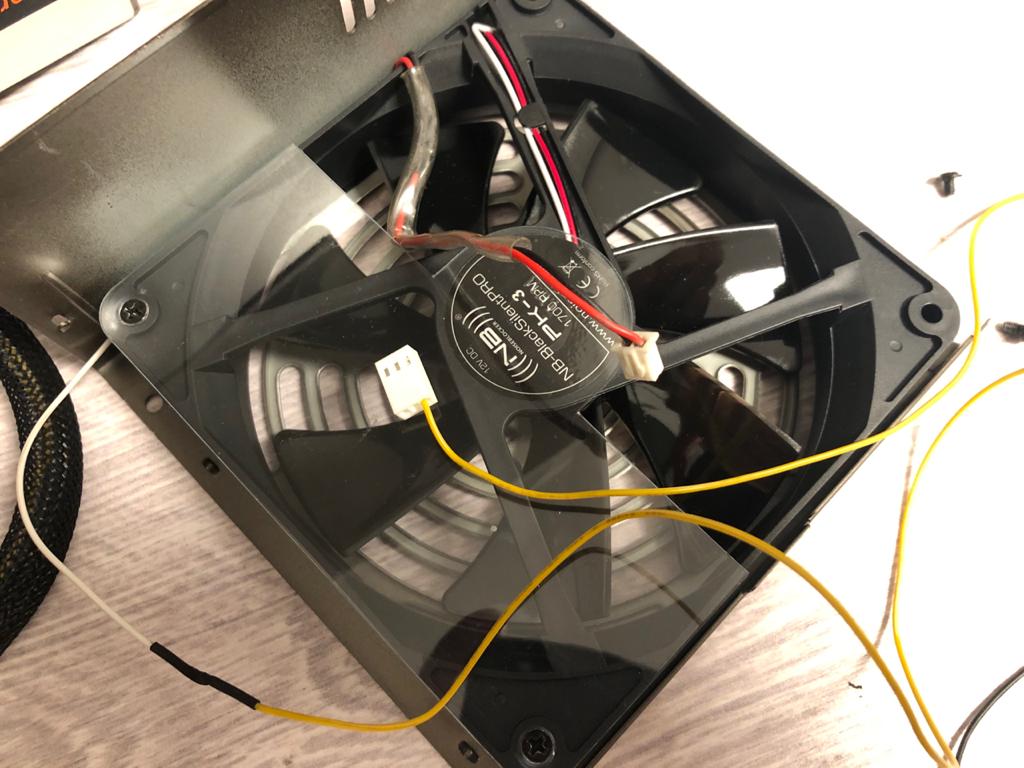

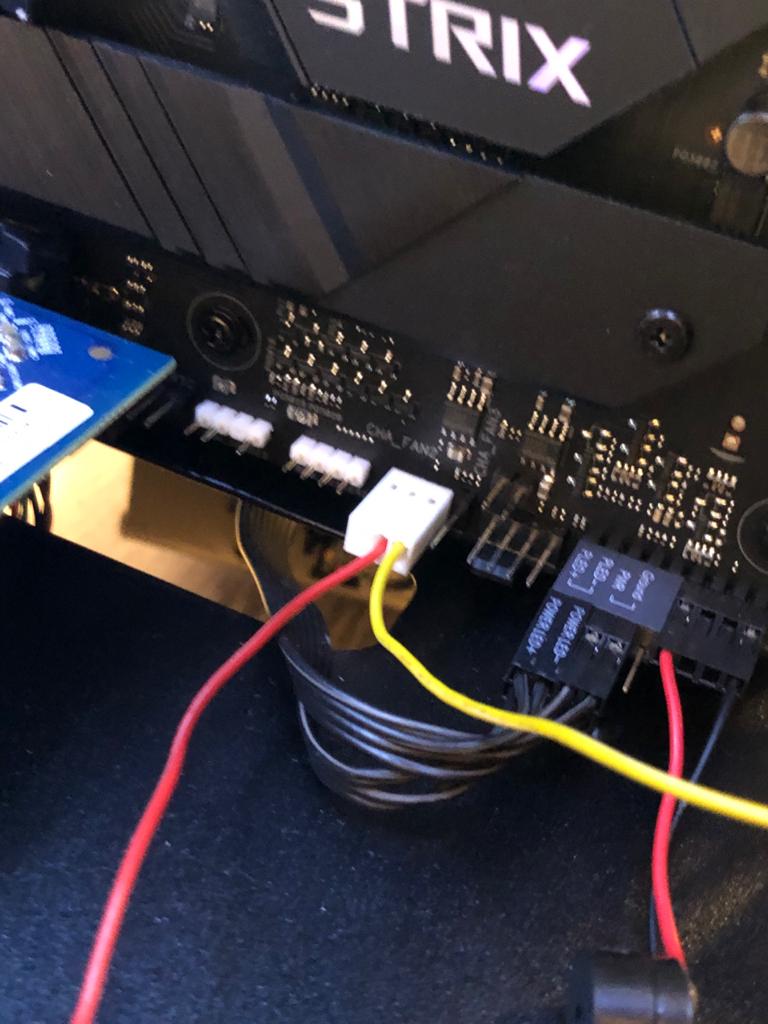

Белый посадил на CHA_FAN2 (проводок из БП вывел на мат.плату)

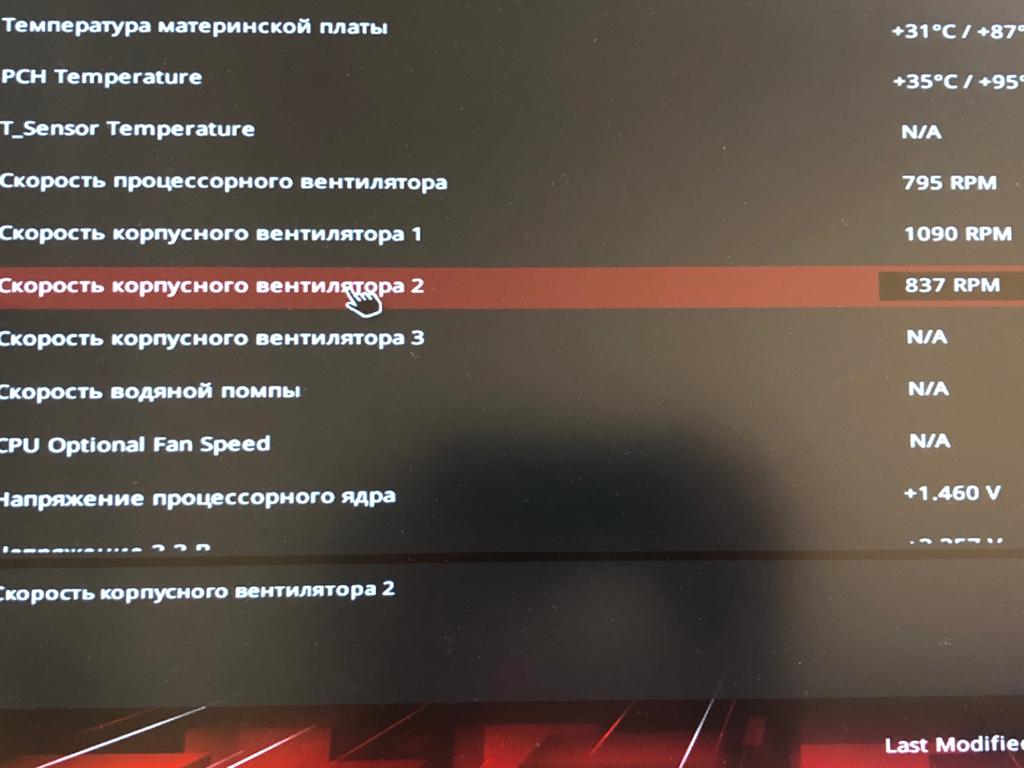

Кулер значительно тише штатного, в простое +- 800 оборотов, в нагрузке еще не тестил, теперь можно наблюдать за оборотами )

Спасибо всем за советы.

Ну поехал,то и хорошо.А вот у меня бы он не стартанул.

Надеюсь, отпишешься об оборотах и восприятии шума в нагрузке, в сравнении с бывшим.

PK-2 vs PK-3
До max оборотов PK-2 (1110) PK-2 и PK-3 равны во всём, погрешность в 1 дБА не в счёт.
Однако, PK-3 имеет неоспоримое преимущество, он имеет запас оборотов, значит и CFM.
Это крайне важно для БП с большим тепловыделением в нагрузке. Т.е. PK-3 универсален.

Уважаемые, а прозрачная хрень на вентиляторе для чего?
Она может стрекотать?

ilya_01 Это направляющая воздушного потока.

Так она стрекотать может? Плохо прикручена например...

ilya_01 Возможно.

Может.У меня на Корсаре так и делала.Просто скотчем прилепил к вертушке(именно там был шум)

Это как это?

wwr222
Ага - понял. А что ж правого самореза нет?

Фотка с теста.У меня оба были

А вообще снять нельзя? Вроде как не во всех БП есть...

Вроде от него есть польза.Типа направляет поток.Но я при смене кулера вентилятора его не ставил

Всем привет!
Имею в наличии старичка AX1200. С учетом того, что система на воде, БП самое шумное место. Гугл говорит, тчо у него внутри стоит yateloon на ШИМ. Вопросов несколько:
1. БП сам управляет оборотами кулера? Вродь как да, но кажется, что он всегда на 100% маслает
2. Если я отключу кулер от БП, будет защита срабатывать? (варинат вывести его наружу и управлять через контроллер).

Была мысль поставить туда Noctua NF-A14 ULN на 800 оборотов и забыть, но если там нормально реализовано шим управление самим БП, тогда можно и с шимом нормальный вентиль поставить.

Вообщем у кого был опыт обеззвучивания своего БП, прошу поделиться.

п.с. на замену заказал https://www.dns-shop.ru/product/1c799c0 ... s-2-bl087/ думаю будет тише в разы
