  SHTIFT
Прилепленное (важное) сообщение

Junior
Статус: Не в сети
Регистрация: 13.06.2011
Откуда: Ростов-на-Дону
FAQ

По вопросам не касающихся конкретно подбора и реализации замены вентилятора в БП обращайтесь в как уменьшить шум (обороты вентилятора) в БП.

Каким образом происходит регулировка оборотов вентилятора?
Описание
Регулировка оборотов вентиляторов у большинства БП происходит по двухпроводному подключению путём изменения питающего напряжения по второму(обычно красному) проводу.
Реже встречается у БП управление по четырехпроводному подключению путём широтно-импульсной модуляции(PWM).
Так же встречаются иные вариации управления:
Например, у БП от Enermax, в частности Enermax Galaxy DXX 850W, осуществлено управление по трёхпроводному подключению с фиксацией оборотов по третьему проводу. В этом случае при оборотах менее 800 БП сигнализирует о неисправности.
В случае Enermax MODU87+ 800W по второму проводу подаётся постоянное питание на контроллер, а по третьему проводу идёт питание самого двигателя в диапазоне от 3 до 12 вольт.
Нижняя грань напряжения может быть менее 6 вольт.
Распиновка разъёма вентилятора:
[*]Двухпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
[*]Трёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
3 — датчик оборотов(желтый)
[*]Четырёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(желтый)
3 — датчик оборотов(зелёный)
4 — управление оборотами(синий)[/list]
Расцветка проводов может быть другая.
Учтите, что распиновка разъёма вентилятора БП может быть иной, пример: Antec TP-750 и Thermaltake Toughpower DPS 850W.[/spoiler]Критерии подбора.
Вентилятор должен:
  • соответствовать типоразмеру уже установленного;
  • иметь низкое стартовое напряжение(при регулировке оборотов вентилятора БП по пит. напряжению) либо быть с PWM управлением(в случае PWM регулировки оборотов вентилятора БП);
  • обладать выносливым подшипником.
Возникающие сложности при замене:
  • Разъём нового вентилятора 3-pin или 4-pin, а у старого 2-pin(фото разъёма).
Можно переставить разъём вентилятора таким образом:
Необходимо вынуть контакты из разъёма. Для этого нужно вдавить защелку(1) и потянут за провод(2):
После вернуть защелку в исходное положение:

И вставить провода в необходимый разъём(снятый со штатного вентилятора):
  • Строение разъёма не подходит для вышеназванного способа либо у вентилятора БП нет разъёма, т.е. провода питания припаяны непосредственно к плате.
    Отрежьте провода от вентилятора в БП и скруткой/пайкой соедините соответственно с распиновкой проводов от платы с проводами нового вентилятора. Не забудьте изолировать каждый провод изолентой/термоусадкой.
  • Штатный вентилятор заявлен 135 мм, 139 мм либо 140 мм, но новый вентилятор 140 мм не подходит по крепежным отверстиям.
    Можно нивелировать разницу используя силиконовые "гвозди".
Важно:
  • Ни в коем случае не закоротите контакты разъёма питания вентилятора на плате. Это может привести к выходу из строя регулировки оборотов.
Дополнительные возможности:
  • После замены вентилятора в БП можно вывести тахосигнал на мат. плату, тем самым задействовать отображение оборотов.
  • Так же можно вывести и PWM сигнал, что позволит корректировать обороты(на свой страх и риск).
Вентиляторы пригодные для использования в БП:
120 мм:
  • Scythe Kama Flow 2
    Стартовое напряжение 4.6V для SP1225FDB12L, 3V для SP1225FDB12M, 2.8 V для SP1225FDB12H(сведения от Jordan).
  • Zalman ZM-3 FBD
    Стартовое напряжение 3.7V(сведения от Jordan).
  • NOISEBLOCKER BlackSilentPRO
    Стартовое напряжение 3.9V - PL-2, 4.1V - PL-1(сведения от Jordan).
  • Nanoxia FX EVO 120
    Стартовое напряжение 3.7V - IFC 1600, 3.5 - IFC 1300, 5V - IFC 1000(сведения от Jordan).
140 мм.
Вентиляторы 140 мм имеющие доп. крепления как у 135 мм:
Оригинальный пост за 13.06.2011 21:35:
Вопрос вот в чём после где то полутора лет эксплуатации самым шумным местом в системе стал БП : Thermaltake TRX-650MPC. Стоит там вентилятор 140-ка разборка и смазка желаемых результатов не дала. Думаю заменить на что то типа : Этого. Питание вентилятора на бп осуществляется ч/з 2 pin разъём!!!! Какие провода из 3 pin надо задействовать при замене вентилятора??? Подскажите пожалуйста!!!


Последний раз редактировалось Egor008 18.10.2014 23:27, всего редактировалось 23 раз(а).

Реклама

Партнер
  kolyan1980-08-11

Member
Статус: Не в сети
Регистрация: 17.07.2011
Откуда: Нижний Новгород
Фото: 169
lehoxs Arctic P14, Noiseblocker PK3.

_________________
i5 11400/MSI-Z490GP/4*8GB@3GHz/AsusTurboRTX4070/Samsung830(256GB)/M9PeGN(512GB)/6TB+6TB+6TBhdd/HAF932/RM650x(CP-9020091)/SonyKDL-42W705B/Win10insider

  lehoxs

Member
Статус: Не в сети
Регистрация: 07.01.2012
Фото: 19
kolyan1980-08-11 писал(а):
Arctic P14, Noiseblocker PK3

Последний вариант кусается ценой, акртик более приемлем, лопасти интересной формы.
сам смотрел на Deepcool или дорогой вариант Noctua
правда с моделями не определялся, надо стартовое напряжение гуглять.
и сам блок как стартует тож незнаю еще.
  kolyan1980-08-11

Member
Статус: Не в сети
Регистрация: 17.07.2011
Откуда: Нижний Новгород
Фото: 169
lehoxs Лучше конечно на своём блоке и мерять стартовое напряжение.

_________________
i5 11400/MSI-Z490GP/4*8GB@3GHz/AsusTurboRTX4070/Samsung830(256GB)/M9PeGN(512GB)/6TB+6TB+6TBhdd/HAF932/RM650x(CP-9020091)/SonyKDL-42W705B/Win10insider

  wwr222

Member
Статус: Не в сети
Регистрация: 17.07.2014
Фото: 0
lehoxs писал(а):
Посоветуйте пожалуйста замену вентиля в БП Thermaltake TR2 RX 1000W, родной DFS132512H

Самый доступный вариант -Арктик р14. Почти 100%,что стартанет.
Или бери родной на Али https://aliexpress.ru/item/32901512130.html

_________________
قلب العقرب

  lehoxs

Member
Статус: Не в сети
Регистрация: 07.01.2012
Фото: 19
wwr222 По ссылке не как у меня, у меня на семь лопастей.
большое количество лопастей больше шума создают, вродь, могу ошибаться))
  kolyan1980-08-11

Member
Статус: Не в сети
Регистрация: 17.07.2011
Откуда: Нижний Новгород
Фото: 169
lehoxs Я на ebay как-то брал оригинальный семи лопастной Yate Loon за 500 руб.

_________________
i5 11400/MSI-Z490GP/4*8GB@3GHz/AsusTurboRTX4070/Samsung830(256GB)/M9PeGN(512GB)/6TB+6TB+6TBhdd/HAF932/RM650x(CP-9020091)/SonyKDL-42W705B/Win10insider

  lehoxs

Member
Статус: Не в сети
Регистрация: 07.01.2012
Фото: 19
Ок, останавлюсь на arctic p14. Всем спасибо!
  AGREST

Member
Статус: Не в сети
Регистрация: 30.03.2013
Накрылся вентилятор блоке питания Zalman ZM600-LX.
Сначала я поставил как временный вариант кулер с корпуса, ZA1225. Но он был молекс, и крутил всегда на одном уровне. И это было не совсем комфортно по звуку.
Приобрёл кулер Genesis Hydrion 120 NGF-1166. У него есть 3-пин.

Как мне его настроить в Qfan, чтобы было и безопасно, и более-менее тихо?

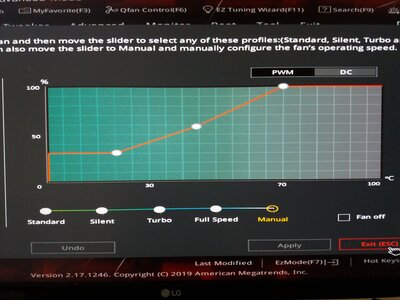

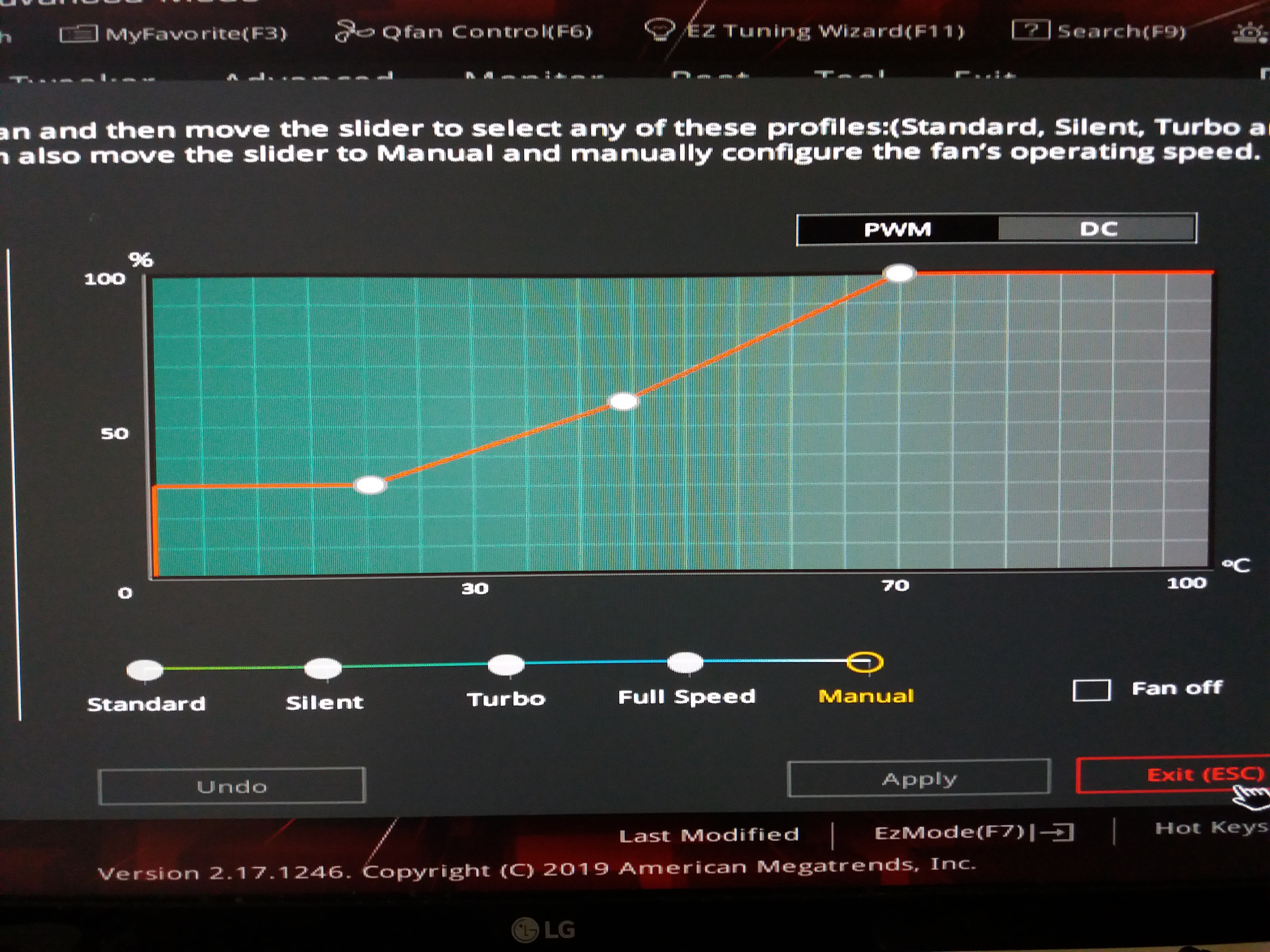

Настройка Qfan сейчас
Вложение:
20200520_075513.jpg [ 4.75 МБ | Просмотров: 786 ]


  wwr222

Member
Статус: Не в сети
Регистрация: 17.07.2014
Фото: 0
AGREST писал(а):
Как мне его настроить в Qfan, чтобы было и безопасно, и более-менее тихо?

Никак не настроить.Шум сам можешь определить.А безопасную температуру-термопару втыкай в БП.
Лучше бы взял Arctic P12 ACFAN00118A и перепаял контакты.И не стоило морочить голову с настройками.
Или вариант с подсветкой- DeepCool Wind Blade 120 [DP-FLED-WB120-RD],но хуже качеством.

_________________
قلب العقرب

  Иннокентий Павлович

Member
Статус: Не в сети
Регистрация: 09.04.2018
Фото: 0
AGREST писал(а):
Приобрёл кулер Genesis Hydrion 120 NGF-1166. У него есть 3-пин.
Как мне его настроить в Qfan, чтобы было и безопасно
Никак. См. скрин.
Справа тесты БП, которые свидетельствуют о высоких оборотах штатного вентилятора, уровне шума, а соответственно о высоком статическом давлении.
Слева ТХ вентилятора, который ты купил штатному на замену. Даже на max оборотах он не спасёт БП от перегрева.
Вложение:
https://ru.genesis-zone.com/%D0%BF%D1%8 ... on-120-red
https://overclockers.ru/lab/show/59512_ ... M600-LX#12
Лучший выбор тебе подсказали, Arctic P12. Большего БП не заслуживает. А вообще, лучше подыскать БП замену.
  ilya_01

Member
Статус: Не в сети
Регистрация: 13.05.2010
wwr222
О - в некоторых БП эти пластинки приклеяны изначально: https://ru.gecid.com/data/power/2016090 ... x_700w.jpg
  kolyan1980-08-11

Member
Статус: Не в сети
Регистрация: 17.07.2011
Откуда: Нижний Новгород
Фото: 169
ilya_01 В старом, 2006 года, Thermaltake Toughpower W0116 тоже есть эта пластина, только она не приклеена а на винтах.

_________________
i5 11400/MSI-Z490GP/4*8GB@3GHz/AsusTurboRTX4070/Samsung830(256GB)/M9PeGN(512GB)/6TB+6TB+6TBhdd/HAF932/RM650x(CP-9020091)/SonyKDL-42W705B/Win10insider

  AGREST

Member
Статус: Не в сети
Регистрация: 30.03.2013
wwr222 , Иннокентий Павлович, спасибо.
Согласен, надо было подойти как-то основательнее к выбору кулера.

Перепаял, поставил, вроде всё работает.
  ilya_01

Member
Статус: Не в сети
Регистрация: 13.05.2010
kolyan1980-08-11 писал(а):
только она не приклеена а на винтах.

Я имею в виду - приклеяна к торцу вентилятора что б не шелестеть...Какой то белой субстанцией...
  Praudmur

Member
Статус: Не в сети
Регистрация: 03.07.2008
Здравствуйте!

Подскажите, пожалуйста, каким кулером заменить Corsair NR120L для блока питания Corsair TX750M?
Кулер начал тарахтеть, а как искать замену не знаю, ведь характеристики кулеров в магазине никто не пишет, а мне нужен вольтаж, сила тока и стартовое напряжение.

Вот старый кулер:
#77
  wwr222

Member
Статус: Не в сети
Регистрация: 17.07.2014
Фото: 0
Praudmur писал(а):
а мне нужен вольтаж, сила тока и стартовое напряжение

Мультиметром бы проверить стартовое напряжение.
А так-лотерея.
Самый дешевый надежный вариант(в плане старта)-Арктик р12 (без ПВМ)

_________________
قلب العقرب

  Praudmur

Member
Статус: Не в сети
Регистрация: 03.07.2008
wwr222 писал(а):
Мультиметром бы проверить стартовое напряжение.
А так-лотерея.
Самый дешевый надежный вариант(в плане старта)-Арктик р12 (без ПВМ)

Спасибо, думаю 2.8 стартового напряжения подойдёт.
https://www.arctic.ac/worldwide_en/p12.html
У него 3хпиновый вход и на фото все провода чёрные... Как мне его к 2х пиновому входу подключить? Нужно соединить 2 провода в один или выбрать из 3х проводов лишний и подсоединить оставшиеся два? 2х пиновый разъём могу от старого вентилятора взять.
  wwr222

Member
Статус: Не в сети
Регистрация: 17.07.2014
Фото: 0
Praudmur писал(а):
Как мне его к 2х пиновому входу подключить?

Я просто купил переходник под БП http://www.coolera.ru/tovar.php?tovar=14520 Или дешевле с Алика заказать.
Если тебе не жжет с вертушкой,то дождись тестов Джордана (наверно на 3Д Ньюс будет обзор) по 120мм вертушкам.Там он вопрос со стартовым напряжением тоже поднимет Обсуждение и выбор 120мм вентиляторов (FAQ на 1-й странице)

_________________
قلب العقرب

  lehoxs

Member
Статус: Не в сети
Регистрация: 07.01.2012
Фото: 19
Praudmur
нужно задействовать плюс и минус, третий заизолировать,
это помоему датчик холла, он здесь не нужен, бп сам будет управлять.

Мне тоже предстоит этим занятся, жду вертушку.
По разъему переходника, с картинки же сверху, не составит труда определить +/- красный/черный, и местоположение.
  Praudmur

Member
Статус: Не в сети
Регистрация: 03.07.2008
Спасибо. Да, жжёт с вертушкой. Она так противно тарахтит: не постоянно. К постоянному шуму можно привыкнуть, а вот к периодическому вообще никак. Покупаю себе тогда Арктик12.

Добавлено спустя 5 минут 30 секунд:
А это пластинку прозрачную переставлять на новый вентилятор?
