Цель рациональной организации воздушных потоков в корпусе состоит в обеспечении необходимого охлаждения всех компонентов компьютера при комфортном для пользователя уровне шума. Используя набор из определённого числа вентиляторов, можно испытать для имеющейся компьютерной сборки несколько приведенных ниже типовых оптимизированных схем и по результатам выбрать лучшую по температурам, акустическому комфорту и прочим факторам.

Отрицательное давление используется в схемах охлаждения с упором на отток: "GPU 2", "GPU 3" и "GPU 4". Слово "GPU" для названий этих схем выбрано, поскольку за счёт улучшения оттока горячего воздуха приоритет охлаждения получает видеокарта. Основную работу выполняют вытяжные вентиляторы. Приточные вентиляторы помогают усилить поток и направить его по нужному пути: к GPU, к HDD, через фильтры и т. п. Отрицательное давление способствует проникновению пыли внутрь корпуса сквозь щели.

Положительное давление используется в схемах охлаждения с упором на приток: "CPU 3", "CPU 4 (3+1)", "CPU 4 (2+2)" и "CPU 5". Слово "CPU" для названий этих схем выбрано, поскольку за счёт улучшения притока холодного воздуха приоритет охлаждения получает процессор. Основную работу выполняют приточные вентиляторы. Вытяжные вентиляторы помогают усилить поток и направить горячий воздух наружу. Положительное давление препятствует проникновению пыли внутрь корпуса сквозь щели.

Вентиляторы обеспечивают приток холодного воздуха (обозначается синим цветом) и отток горячего воздуха (обозначается красным цветом). Их количество указывается цифрами в названиях схем.

Выбор схем охлаждения является прерогативой пользователя. Параметры каждой компьютерной сборки и предпочтения сугубо индивидуальны. Только практическое сравнение лучше всего поможет выявить оптимальную схему с учётом всех имеющихся условий.

Пример выбора схем. Представим, что изначально в корпусе 4 комплектных вентилятора были расставлены по схеме "CPU 4 (3+1)": 3 спереди и 1 сзади. Когда был произведён апгрейд, то выяснилось, что новая видеокарта перегревается. Тогда для усиления вытяжки у корпуса открывается один верхний слот, в который перемещается комплектный вентилятор, и производится настройка по схеме "GPU 4". Замеряются температуры и оцениваются акустические параметры. Затем производится перенастройка по схеме "CPU 4 (2+2)". Снова замеряются температуры и оцениваются акустические параметры. По результатам в качестве базы выбирается лучшая из этих двух схем по температурам, акустическому комфорту и прочим факторам. Далее можно рассуждать на тему замены комплектных вентиляторов на более производительные и тихие, увеличивать или уменьшать обороты, либо рассматривать варианты перехода на смежные схемы. Так, если два передних вентилятора 120 мм в схеме "GPU 4" заменить на один вентилятор 140 мм, то будет получена схема "GPU 3". В схеме "CPU 4 (2+2)" к двум передним вентиляторам можно добавить третий, перейдя на схему "CPU 5". Тем самым удастся улучшить охлаждение без повышения оборотов, либо снижением оборотов повысить акустический комфорт без ухудшения охлаждения.

Типовые образцы оптимизированных схем охлаждения с набором от двух до пяти вентиляторов приведены ниже. Указанные на схемах значения оборотов могут служить лишь в качестве ориентира. Для каждой компьютерной сборки и конкретного пользователя будут свои настройки. Наибольший практический интерес представляют схемы "GPU 3" и "CPU 5".

∙ "Вентиляция: Методика выбора корпуса";
∙ "Вентиляция: Организация воздушного охлаждения";
∙ "Вентиляция: Раскрытие потенциала воздушного охлаждения";
∙ "Жидкостное охлаждение: Правильная установка радиатора";
∙ "Жидкостное охлаждение: Расположение радиаторов в корпусе";
∙ "Жидкостное охлаждение: Схемы охлаждения с радиатором спереди";
∙ "Наилучшие варианты установки вентиляторов в корпусе be quiet! Pure Base 500";
∙ "Наилучшие варианты установки вентиляторов в корпусе Fractal Design Define 7";
∙ "Наилучшие варианты установки вентиляторов в корпусе Fractal Design Define 7 Compact".

1. тыл ------------------- BL066 (BL046), НЕ ограничивать;
2. верх ------------------ BL071 у тыла, ограничить до 800 об, соседнее окно заглушить;
************************************************************************
3. фронт верхний ----- окно заглушить;
4. фронт средний ----- ничего не ставить, окно оставить открытым;
5. фронт нижний ----- Dynamic X2 GP-12 на комфортных оборотах (желателен 140 с крепежом под 120, но его нет).
Построение воздушных потоков #16842429

Core 2 Quad Q6600, GTX 960, R6 https://www.overclockers.ua/case/fracta ... ne-r6/all/
СО = 3 х 140 Dynamic X2 GP-14 https://be.hardware.info/casefans.23/fr ... resultaten.

Блок питания: вентилятор вниз или вверх ?

Вводная информация.

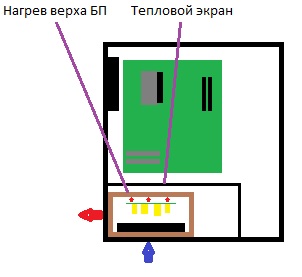

Современным блокам питания отведена роль охлаждать самих себя. Видеокарты имеют собственную систему охлаждения. Задача системы охлаждения корпуса заключается в удаление из него от всех комплектующих отработанного воздуха и замена его наружным. Ни одна из систем охлаждения не должна подменять собой другую, каждая должна заниматься своим делом. То есть, система охлаждения блока питания не обязана себе во вред помогать системе охлаждения видеокарты и/или корпуса. Эффективная работа блока питания обычно основана на рабочей среде около +25. В большинстве блоков питания рабочая температура ограничена +40. Пассивные блоки питания не имеют вентилятора, они должны выбрасывать тепло исключительно вверх, при этом в корпусе желательно разряжение, то есть "отрицательное" давление.

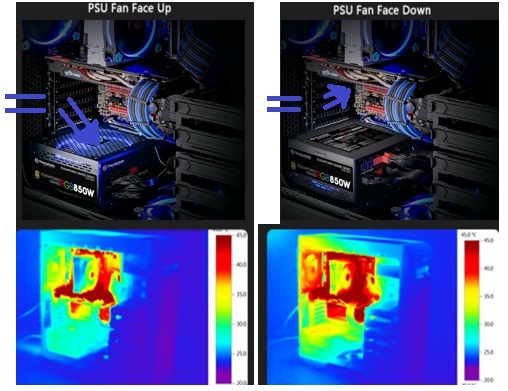

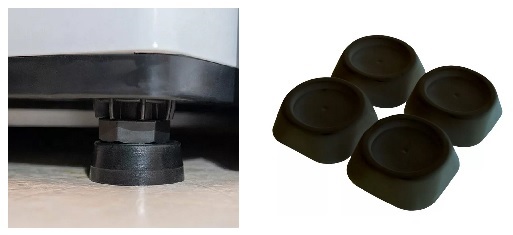

Вентилятор вниз (преимущества):
• устойчивая подача холодного воздуха от пола снаружи шасси
• скорость вращения вентилятора ниже, меньше дБА
• работа вентилятора позволяет повысить эффективность БП
• меньше тепловой нагрузки на компоненты, дольше срок службы
Вентилятор вверх (недостатки):
• противодействие силам конвекции
• более высокие температуры блока питания
• неэффективная и громкая работа БП, сниженный КПД
• капля, винт или другая свободная деталь могут попасть в БП
• система стареет быстрее
Примечание:
Я не вижу ни одного веского аргумента в пользу расположения БП вентилятором вверх. Ссылки на проблемы СО
в/к или корпуса несостоятельны. БП не обязан отдуваться за недоработки производителей и/или пользователей.
Отсюда вывод: БП нужно располагать вентилятором вниз, он не должен участвовать в воздухообмене корпуса.
