Der CPU-Lüfter und die Gehäuselüfter wurden jeweils mit 750 U/Min betrieben, die GPU-Lüfter auf 950 U/Min fixiert.

Вентиляторы CPU и корпусные каждый раз работали на 750 оборотах, а вентиляторы видеокарты зафиксированы на 950 оборотах.

У моих корпусных и процессорных схема такая до 50 градусов 600об потом плавное повышение до 75 градусов там где то в районе 800-900 и к 100 на 100%, а 100% это у нагнетающих 1600, у вытяжных 1500 и у процессорных 1200

Я предлагал обсудить зависимость температуры процессора от перестановок вентиляторов. По поводу видеокарты - было бы интересно узнать ее температуру с открытой боковиной.

to coolio

Этот феномен, среднего верхнего вентилятора, имеет место. Мне тоже приходилось с этим встречаться. Моя гипотеза, описывающая теорию, предложена выше (Построение воздушных потоков #16853604)
Другой вопрос, что этот вентилятор дает прибавку менее градуса. Средний вентилятор в крыше имеет смысл ставить при горизонтальном кулере.

Мне нужно как-то его вплести в мою общую теорию потоков. Пока она утверждает, что он должен вредить. Конечно не во всех случаях, например вот выше с вертикальной видеокартой он полезен.

Так-с, видеокарта в твоем случае живет за счет тяги с пола, а тот термалрайт ее только отжимает, кроме того он немного мешает водянке, ухудшение результатов объясняется этим. Дополнительный вентилятор на крыше напротив усиливает тягу с пола, поэтому польза он него должна быть. Ввиду этих обстоятельств предлагаю убрать термалрайт и заглушить PCI слоты для достижения наилучшего результата.

coolio
На мою видеокарту по сути ничего не влияет и с открытым будет 78 градусов, разница лишь в том что в фантексе через 5 минут было 73-74 но потом минут челез 10 всё равно 77-78, сейчас через 5 минут сразу 78, тяжело уловить влияние на неё.

Добавлено спустя 4 минуты 9 секунд:
Процессор 9700k под мугеном как видно на фото, на 4.7ггц постоянно, 1.2v напряжение, память в разгоне как на скрине в галереи, в линксе с задачей 20т 10 проходов 80 градусов по ядрам, на 40т будет 84-85 значит.

Не хочу сказать, что в вашей общей теории относительности, вернее потоков есть какие-то изъяны. Просто Вы взялись за тему, которую не объяснить с помощью даже десятка стрелок на картинке. В действительности, внутри корпуса огромное количество потоков. Даже у длинного и короткого корпусов будут заметные отличия. Если рисовать там все, то получится картина, напоминающая метеорологическую карту. И чтобы обсчитать результат, понадобится сложная математическая модель. Но за смелость и брошенный этим потокам вызов Вы, несомненно, заслуживаете всяческого уважения.

Приветствую форумчан!
Пока читал огромные темы по охлаждению, как-раз заметил, что у вас тут разговор зашел "в то русло", где у меня проблемы с пониманием и осуществлением. Решил запостить запрос о помощи

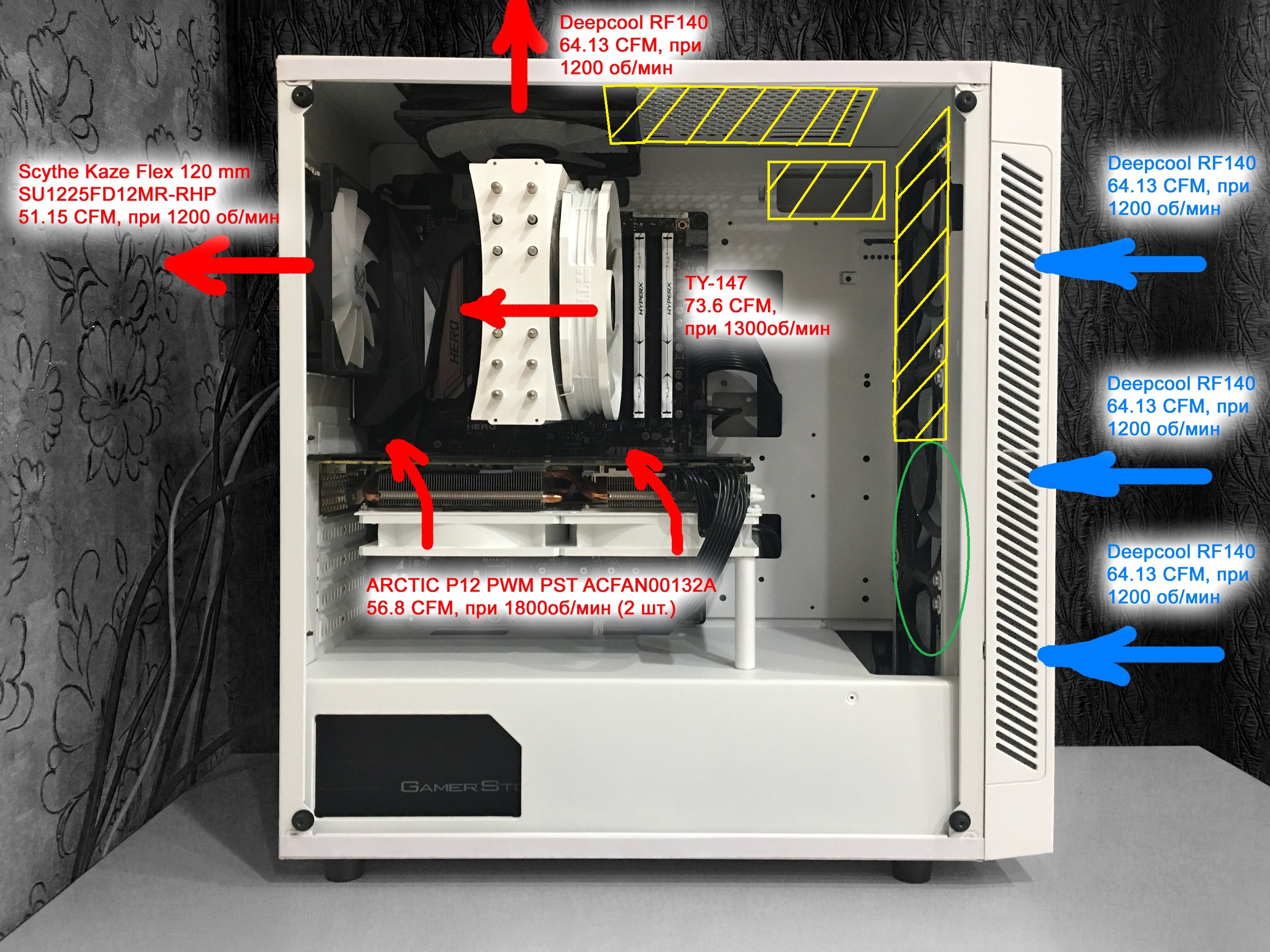

Ситуация: имеется система (ниже на фото) (9600К@4.8 при 1.27V; 1080ti Palit Gamerock@stock), в которой относительно перегревается видеокарта, при закрытом стекле.
Корпус был приобретен в самый момент его выхода (относительно давненько, кстати). Сказать, что он "дерьмо" по качеству охлаждения внутренних компонентов воздухом, я не могу; особенно если полагаться на сравнительное мнение. К охлаждению ЦП - вопросов нет абсолютно (во всем, кроме LinX AVX +/-<65 градусов), при любых раскладах (открытом или закрытом корпусе). Штатный кожух СО видеокарты был заменен на рамку с 2*120 вентиляторами (очень годными, как оказалось) + паста PK3 + новые прокладки. На открытом стенде (грубо говоря просто со снятым стеклом) - температуры отличные (не более 65) У ВСЕХ компонентов, чипсета, VRM, etc.

Проблема: при закрытом стекле, получасовой и более прожарки системы в тесте или требовательной игре - температура ВК растет до 76 +/- 2 градусов (это на 10-12+ больше, чем на открытом стенде) стекло нагревается в области, куда дует поток из радиатора (перпендикулярно стеклу, я думаю это тоже не очень хорошо), кстати от радиатора до стекла ~30мм. Воздух из выводящего тылового вентилятора, при субъективном тесте рукой прилично теплый. Из верхнего вентилятора - заметно менее теплый, и не сказать, что сильнее (названия вентиляторов см. на фото).
По поводу передней панели: изнутри при тесте рукой, поток есть. Причем не плохой, но по ощущениям, он "не плохой" - всего на 100-150мм от них, дальше - хуже, и почти не чувствуется в районе радиатора ЦП (поток, по моему, идет не по прямому вектору направления, а как-то раскручивается в воронку, но могу ошибаться). Не знаю, должно так быть или нет.

Из-за установки трех 140 вентиляторов на передней панели - примерно на 50% уменьшился зазор у одной боковой "жабры", из-за больших корпусов самих вентиляторов (может и этого вполне достаточно). Но, недавно я пересобрал переднюю панель, переместил вентиляторы внутрь корпуса (изначально и на фото, они между корпусом и накладной передней панелью), не знаю много ли дало это, учитывая, что перемены погоды пагубно влияют на объективность тестов (сейчас температура воздуха дома, при отключенных радиаторах отопления низкая, 19-21 градус, это на 5-10 градусов меньше, чем обычно). Зазоры для поступления воздуха увеличились, но надо поработать с герметизацией близлежащих щелей на металлическом каркасе. Если эффективность этого действия окажется в пределах 1-2 градусов, то лучше фронтальные вентиляторы вернуть, как было (как на фото), в пользу внешнего вида.



Еще, наткнулся на пост, на предыдущих страницах, про установку 80*80*25 вентилятора для подачи холодного воздуха сразу на вентиляторы ВК. Очень хочу послушать мнение специалистов, относительно него в конкретно моем случае. Опять же протестировать адекватно не могу, ввиду описанных мной ранее причин, НО, видимо 2-5 градусов он скидывает. Тестовый экземпляр, кстати, Zalman zm-f1 MAX-2800 оборотов/мин, 2000 года покупки - на этих оборотах, в силу возраста и наработки часов - крайне шумен...крайне.

Есть мысли, что проблема с потоком из радиатора ВК, который дует на стекло (с одной стороны. Ведь из радиатора он дует во все стороны, на МП, и по бокам), и сами Арктики на ВК подхватывают горячий воздух из самой же ВК. Есть мысли поставить ребро (пластину), которое/ая будет перекрывать полностью пространство между стеклом и ВК, и находиться точно между радиатором и вентиляторами видеокарты, тем самым "отсечь" или разделить горячую и холодную зону, и отрезать полностью доступ горячего потока вниз, "на рециркуляцию".
Еще есть мысли смоделировать и напечатать на 3D-принтере воздуховод, который будет направлять воздух из радиаторов ВК наружу (или в заглушки PCI, или в щель, которую можно сделать немного подняв тыловой вентилятор на 10-15мм.

Прошу помощи, хочется на моем примере разобраться с этой ситуацией. Хочу понять, что может создавать НАСТОЛЬКО сильный перегрев ВК.
Одновременно есть желание соблюсти все каноны и теории ПРАВИЛЬНОГО расположения и создания внутренней воздушной системы охлаждения.

Выкинь для начала эти убогие Арктики с видеокарты.И поставь,как у тов. Корна на 1080 Палите от Корсара(найдешь его в ветке по Паскалям 1070-1080).Или,на худой конец,Скайты.Толку от них будет поболее.А Арктики чуть бодрее моих стоковых на Евге 1070.
Вертушки на морде лучше оставить в положении за рамкой,так меньше греется жесткий диск.Ну и скорее всего,тебе скажут об отключении пары верхних передних пропеллеров(у меня это дало снижение температуры на карте).

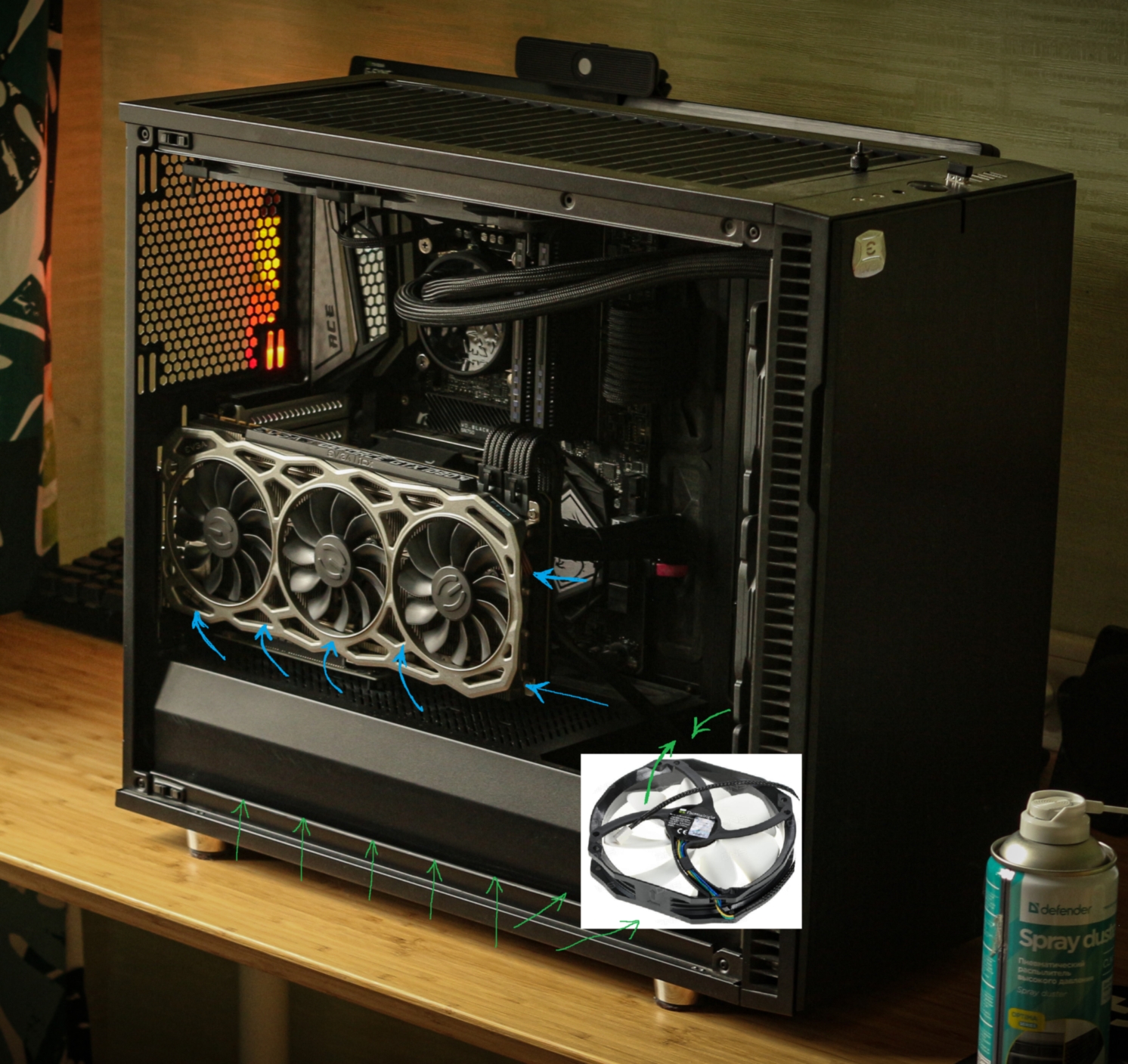

Лично мне приколхоженная вертушка снизу карты ничего не дала.Но твоя карта горячее,может будет эффект(и я ее внутрь сумел воткнуть)

У Вас огромный и длинный пост. Его трудно осилить. Нить теряется.
Можно ли сделать всего одну картинку или фото корпуса? Там указать названия и обороты всех вентиляторов, указать процессор и видеокарту, их вольтажи и температуры. И сформулировать вопрос, чего Вы хотите.

Это копия Macube 310. Ему место на помойке.
Всё схемы до задницы. В корпусе нет притока.

И еще. Если можно. Прикрепите тогда эту картинку к Вашему посту, у меня ссылки на https://sun9-13.userapi.com не открываются.

А куда ей дуть еще? Навскидку:

Желтое - заглушить (включая часть верхнего вентилятора), один передний вентилятор выставить напротив видеокарты (крепить желательно изнутри), остальные убрать. Заглушки слотов убрать. В результате проведенных манипуляций температура процессора может подняться градусов на 10, но карте должно полегчать.

Это как раз случай, когда вытяжным вентиляторам требуется хорошее давление.

Тоже так считаю.

когда без этого не обойтись:

Спасибо ВСЕМ за аналитику, не успеваю читать


Посмотрел, у него ML120, на "магнитах" + высокооборотистые. Конечно, они эффективнее... Но настолько ли, чем мои Арктики? Они вроде-бы тоже позиционируются, как "высокого давления", лучше, чем любые обычные. На 1800 оборотах шум их, учитывая, что дуют в радиатор еще - не выделяет их из общей массы корпусных прочих. Все бы ничего, но цена Корсара ~2 399р. за один, и 4700+ за пару, мягко говоря, четверть цены от общей за ВК. С таким бюджетом, вероятно, надо уже смотреть на контур СЖО. А там и SLI в будщем глядишь... Эх... Итого: на вскидку, Корсары на 2000-2400 оборотах будут сильно явно выделяться из всех? Эффективность (Включить вангу), при учете ТОЛЬКО замены вентиляторов с Арктики на Корсары сколько может градусов скинуть? Получается на открытом стенде тоже температура упадет пропорционально?) Может тогда от расстройства выкинуть корпус этот, если на открытом стенде ВК будет 55+ градусов?


Я прошу прощения за спутанность мыслей и многословие, в то же время, на мой взгляд одним постом постарался дать максимально доступную мне информацию для почвы обсуждения...


Смысла нет искать виноватых и что-то предпринимать из-за корпуса? Вы считаете корпус под замену - решит вопрос менее затратно и эффективно, чем другие попытки устранения?

Почему я и раньше не додумался просто снять переднюю стеклянную панель и протестировать все без нее "наголо" и проверить результат... Спасибо. Это и будет (или не будет) аргументом в пользу замены/оставления корпуса.


Спасибо! Попробую по вашей схеме обязательно. В дополнение к этому, обороты двух "на выдув" в максимум, а "на вдув" - меньше на 20-30% ? Добиться отрицательного давления?
Может к этому способу еще добавить 80 вентилятор для видеокарты на небольших оборотах, который будет стараться поддавать немного больше из тыла, нежели вытянет отрицательное давление?

Потом, отдельным шагом. Он в теории добавляет свежего воздуха видеокарте, но негативный эффект завихрений может свести пользу на нет.

Тут полные обороты должны быть не лишними, но величина профита от этого - вопрос открытый. Просто передние обычно немного шумнее задних. Вытяжку раскрутить на полную, да.

Не могу посеять семена ответов на Вашей почве, чтобы Вы смогли собрать урожай. Картинки Ваши не читаются. Впрочем, Вам и без меня тут помогут местные аграрии.

true fan Картинки давно сразу же перезалил, когда увидел сообщение, что не грузятся.
Гляньте пожалуйста
