  SHTIFT
Прилепленное (важное) сообщение

Junior
Статус: Не в сети
Регистрация: 13.06.2011
Откуда: Ростов-на-Дону
FAQ

По вопросам не касающихся конкретно подбора и реализации замены вентилятора в БП обращайтесь в как уменьшить шум (обороты вентилятора) в БП.

Каким образом происходит регулировка оборотов вентилятора?
Описание
Регулировка оборотов вентиляторов у большинства БП происходит по двухпроводному подключению путём изменения питающего напряжения по второму(обычно красному) проводу.
Реже встречается у БП управление по четырехпроводному подключению путём широтно-импульсной модуляции(PWM).
Так же встречаются иные вариации управления:
Например, у БП от Enermax, в частности Enermax Galaxy DXX 850W, осуществлено управление по трёхпроводному подключению с фиксацией оборотов по третьему проводу. В этом случае при оборотах менее 800 БП сигнализирует о неисправности.
В случае Enermax MODU87+ 800W по второму проводу подаётся постоянное питание на контроллер, а по третьему проводу идёт питание самого двигателя в диапазоне от 3 до 12 вольт.
Нижняя грань напряжения может быть менее 6 вольт.
Распиновка разъёма вентилятора:
[*]Двухпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
[*]Трёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
3 — датчик оборотов(желтый)
[*]Четырёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(желтый)
3 — датчик оборотов(зелёный)
4 — управление оборотами(синий)[/list]
Расцветка проводов может быть другая.
Учтите, что распиновка разъёма вентилятора БП может быть иной, пример: Antec TP-750 и Thermaltake Toughpower DPS 850W.[/spoiler]Критерии подбора.
Вентилятор должен:
  • соответствовать типоразмеру уже установленного;
  • иметь низкое стартовое напряжение(при регулировке оборотов вентилятора БП по пит. напряжению) либо быть с PWM управлением(в случае PWM регулировки оборотов вентилятора БП);
  • обладать выносливым подшипником.
Возникающие сложности при замене:
  • Разъём нового вентилятора 3-pin или 4-pin, а у старого 2-pin(фото разъёма).
Можно переставить разъём вентилятора таким образом:
Необходимо вынуть контакты из разъёма. Для этого нужно вдавить защелку(1) и потянут за провод(2):
После вернуть защелку в исходное положение:

И вставить провода в необходимый разъём(снятый со штатного вентилятора):
  • Строение разъёма не подходит для вышеназванного способа либо у вентилятора БП нет разъёма, т.е. провода питания припаяны непосредственно к плате.
    Отрежьте провода от вентилятора в БП и скруткой/пайкой соедините соответственно с распиновкой проводов от платы с проводами нового вентилятора. Не забудьте изолировать каждый провод изолентой/термоусадкой.
  • Штатный вентилятор заявлен 135 мм, 139 мм либо 140 мм, но новый вентилятор 140 мм не подходит по крепежным отверстиям.
    Можно нивелировать разницу используя силиконовые "гвозди".
Важно:
  • Ни в коем случае не закоротите контакты разъёма питания вентилятора на плате. Это может привести к выходу из строя регулировки оборотов.
Дополнительные возможности:
  • После замены вентилятора в БП можно вывести тахосигнал на мат. плату, тем самым задействовать отображение оборотов.
  • Так же можно вывести и PWM сигнал, что позволит корректировать обороты(на свой страх и риск).
Вентиляторы пригодные для использования в БП:
120 мм:
  • Scythe Kama Flow 2
    Стартовое напряжение 4.6V для SP1225FDB12L, 3V для SP1225FDB12M, 2.8 V для SP1225FDB12H(сведения от Jordan).
  • Zalman ZM-3 FBD
    Стартовое напряжение 3.7V(сведения от Jordan).
  • NOISEBLOCKER BlackSilentPRO
    Стартовое напряжение 3.9V - PL-2, 4.1V - PL-1(сведения от Jordan).
  • Nanoxia FX EVO 120
    Стартовое напряжение 3.7V - IFC 1600, 3.5 - IFC 1300, 5V - IFC 1000(сведения от Jordan).
140 мм.
Вентиляторы 140 мм имеющие доп. крепления как у 135 мм:
Оригинальный пост за 13.06.2011 21:35:
Вопрос вот в чём после где то полутора лет эксплуатации самым шумным местом в системе стал БП : Thermaltake TRX-650MPC. Стоит там вентилятор 140-ка разборка и смазка желаемых результатов не дала. Думаю заменить на что то типа : Этого. Питание вентилятора на бп осуществляется ч/з 2 pin разъём!!!! Какие провода из 3 pin надо задействовать при замене вентилятора??? Подскажите пожалуйста!!!


Последний раз редактировалось Egor008 18.10.2014 23:27, всего редактировалось 23 раз(а).

Реклама

Партнер
  ser255

Member
Статус: Не в сети
Регистрация: 02.10.2007
Откуда: Пермь
Фото: 1
wwr222 Вроде того, тахометр, а что за ещё провод я даже не знаю. Ты же процитировал с форума. У меня с английским хреново.


Zloy2452 Ты понимаешь как это будет выглядеть? Во первых я не такой крутой радиоэлектронщик, чтобы всё чётко сделать, чтоб на долго держалось, во вторых представь покупаю я вентилятор биквайт за 3к рублей и делаю над ним непотребства. А что если у меня БП выйдет из строя, а вентилятор можно будет снова использовать где нибудь? Снова колхозить? Нет. лучше переходник. Спасибо за ссылку. Похоже на то, что надо.

_________________
CPU: Intel Xeon E5 2697 V3
MB: HUANANZHI X99 X99-TF
Video: MSI VENTUS 3X RTX3070
KingSpec M.2 ssd M2 240 ГБ

  Zloy2452

Member
Статус: Не в сети
Регистрация: 13.06.2015
ser255 писал(а):
Ты понимаешь как это будет выглядеть? Во первых я не такой крутой радиоэлектронщик

Поверь, я сам - тот еще рукожоп, далекий от звания крутого радиоэлектронщика. Но скрутить 2 проводка - с этим и ребенок справится.
ser255 писал(а):
представь покупаю я вентилятор биквайт за 3к рублей и делаю над ним непотребства

"Непотребства" ахаха :D Так говоришь, будто это не примитивный дешевый вентилятор, а топовая видюха за 100к. Сломать вентилятор - это нужно очень постараться.
ser255 писал(а):
Снова колхозить? Нет. лучше переходник. Спасибо за ссылку. Похоже на то, что надо.

Сам колхозить не особо люблю, поэтому, могу тебя понять. Надеюсь, переходник подойдет. Удачи!
  kolyan1980-08-11

Member
Статус: Не в сети
Регистрация: 17.07.2011
Откуда: Нижний Новгород
Фото: 169
Deemunn Прям как Fractal Design выглядит, у них тоже были модели в чёрных корпусах с белыми вентиляторами.

_________________
i5 11400/MSI-Z490GP/4*8GB@3GHz/AsusTurboRTX4070/Samsung830(256GB)/M9PeGN(512GB)/6TB+6TB+6TBhdd/HAF932/RM650x(CP-9020091)/SonyKDL-42W705B/Win10insider

  Deemunn

Member
Статус: Не в сети
Регистрация: 03.05.2019
Откуда: Москва
Фото: 7
kolyan1980-08-11 писал(а):
Прям как Fractal Design выглядит, у них тоже были модели в чёрных корпусах с белыми вентиляторами.

Ага, только без решетки)
#77

_________________
Lenovo Legion 5 15ACH6H (82JU00DMRK):
5800H • RTX 3070 • 2x 16GB RAM • 2TB + 4TB SSD

  wwr222

Member
Статус: Не в сети
Регистрация: 17.07.2014
Фото: 0
ser255 писал(а):
лучше переходник

Заказывай с Алика.Потом,можно вертушку будет без последствий в другое место присобачить.
Можно и тут взять http://www.coolera.ru/tovar.php?tovar=14520
Но дороже и разъем стоит сравнить,чтоб подошел(их два типа на БП есть)

_________________
قلب العقرب

  ser255

Member
Статус: Не в сети
Регистрация: 02.10.2007
Откуда: Пермь
Фото: 1
Всем спасибо. Но проблема в том, что денег сейчас нет. А это я спрашивал чтобы заменить вентилятор в потенциале. Почему сейчас спрашиваю раз всё равно денег нет? Потому что пока есть время и желание сидеть на форуме и искать способ уменьшения шума вентилятора самого шумного устройства (БП), при том, что сам БП не плох по сути то. Он свой гарантийный срок отработал и ещё дай бог столько же отработает.

_________________
CPU: Intel Xeon E5 2697 V3
MB: HUANANZHI X99 X99-TF
Video: MSI VENTUS 3X RTX3070
KingSpec M.2 ssd M2 240 ГБ

  Waad

Member
Статус: Не в сети
Регистрация: 04.02.2016
Откуда: Минск
Фото: 0
TY-147A нельзя ставить горизонтально? А FD Dynamic GP-14, Noctua NF-P14s redux-1500, нокты с sso2? Штатный D14BM-12 в чифтронике и так шуршал, теперь стал ещё шумнее и почти скрипит.

_________________
основной:R5 Black/RM650x/9900K/NH-D15/M8H/64GB SamsC-die/850PRO 512G, резерв:GPU-650FC/9900KF/Macho Rev.B/M8H/16GB HynixMFR/1660 Palit Dual/860EVO 1TB

  wwr222

Member
Статус: Не в сети
Регистрация: 17.07.2014
Фото: 0
Waad писал(а):
TY-147A нельзя ставить горизонтально?

Все можно.У меня Арктик р14 в БП вверх башкой стоит и пока все нормально.А парочка FD Dynamic GP-14 уже который год трудятся в корпусе вверху на выдув.Кстати,у них довольно низкое стартовое напряжение(точно уже не помню,но при надобности измерю)

_________________
قلب العقرب

  Waad

Member
Статус: Не в сети
Регистрация: 04.02.2016
Откуда: Минск
Фото: 0
wwr222 писал(а):
FD Dynamic GP-14
Достал из запаса от корпуса R5, включил и вспомнил, почему сразу забраковал их. Никуда толком не поставишь, реально донные вертушки - моторчик шумит на любых оборотах, прям зудит-перекатывается, тонкие, дуют слабо, жрут аж греются в центре. Чётко слышно это "ццццц" даже в метре, в отличие от того ятелуна на шариках. :-( Термалрайтов 147а осталось пара лишних - тоже так себе, иногда шуршат и плохо сбалансированы, вибрируют на низких оборотах. Вот ноктуа A14-A15 как всегда идеальны, но запасных нет и цена...
  sundaydriver

Member
Статус: Не в сети
Регистрация: 31.07.2019
Откуда: город на Стерле
Если внутри стоит 2pin вентилятор, я же могу заменить его на 3pin с переходником на 2pin?
Если скорость вращения штатной вертушки 1650 об/мин, подбирать замену строго с такими же параметрами? Можно установить 1200-1300 об/мин?

DQ650-M-V2L.

_________________
10700F | B460M Mortar | Ballistix U4 2x16 3000CL15 | 1660 Super KFA2

  wwr222

Member
Статус: Не в сети
Регистрация: 17.07.2014
Фото: 0
sundaydriver писал(а):
Если внутри стоит 2pin вентилятор, я же могу заменить его на 3pin с переходником на 2pin?

Можешь.Главное,чтобы сам вентилятор стартовал.Пробуй Арктик р12(без ПВМ).Но температура в БП будет выше

_________________
قلب العقرب

  kolyan1980-08-11

Member
Статус: Не в сети
Регистрация: 17.07.2011
Откуда: Нижний Новгород
Фото: 169
sundaydriver Конечно можно, и переходник можно, и обороты можно пониже.

_________________
i5 11400/MSI-Z490GP/4*8GB@3GHz/AsusTurboRTX4070/Samsung830(256GB)/M9PeGN(512GB)/6TB+6TB+6TBhdd/HAF932/RM650x(CP-9020091)/SonyKDL-42W705B/Win10insider

  Deemunn

Member
Статус: Не в сети
Регистрация: 03.05.2019
Откуда: Москва
Фото: 7
sundaydriver писал(а):
DQ650-M-V2L.

Можешь туда Thermalright TY-147B поставить, будешь доволен
Замена вентилятора в БП (FAQ на 1-й странице) #17018967

_________________
Lenovo Legion 5 15ACH6H (82JU00DMRK):
5800H • RTX 3070 • 2x 16GB RAM • 2TB + 4TB SSD

  sundaydriver

Member
Статус: Не в сети
Регистрация: 31.07.2019
Откуда: город на Стерле
Deemunn спасибо за наводку ) У меня как раз два таких стоят на выдув. Еще Bequiet PW2 120mm лежит без дела. Нужен будет переходник на 3 пин?

_________________
10700F | B460M Mortar | Ballistix U4 2x16 3000CL15 | 1660 Super KFA2

  Deemunn

Member
Статус: Не в сети
Регистрация: 03.05.2019
Откуда: Москва
Фото: 7
sundaydriver писал(а):
Нужен будет переходник на 3 пин?

Как тебе удобнее, так и делай, можно и через переходник)
Можно отрезать провода и скрутить, можно припаять.

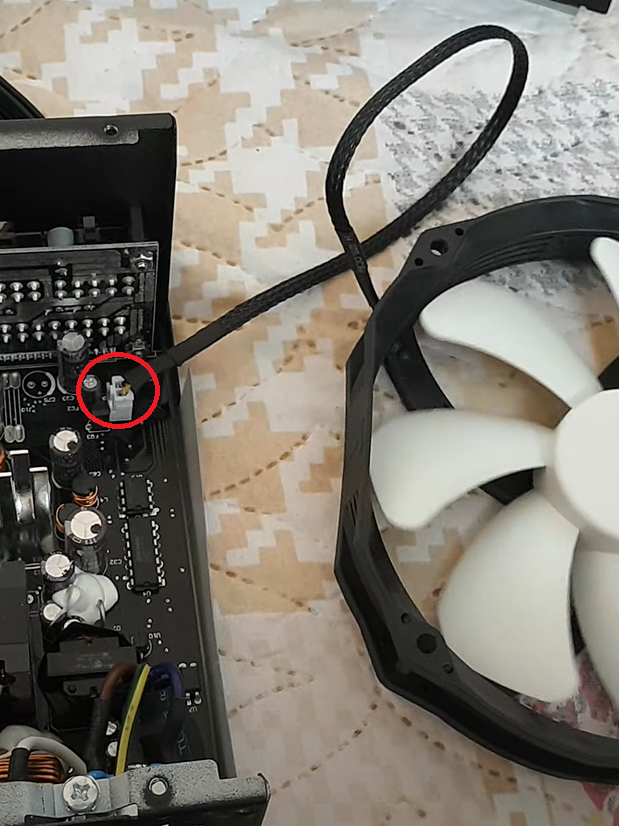

Лично я вытащил провода из 4-пиновой колодки вентилятора, подогнул их и вставил в 2-пиновую, сидит крепко.
Вложение:
11.png [ 738.8 КБ | Просмотров: 942 ]

_________________
Lenovo Legion 5 15ACH6H (82JU00DMRK):
5800H • RTX 3070 • 2x 16GB RAM • 2TB + 4TB SSD

  vitalik_veter

Member
Статус: Не в сети
Регистрация: 06.09.2009
Откуда: Москва
Фото: 6
Блок CHIEFTEC CFT-750-14CS (750Вт) с этим проклятым Yate Loon D14BH-12.
Сегодня произвел замену вентилятора.
Что потребовалось:
1. Вентилятор Arctic Cooling P14 [ACFAN00123A] на 3-pin +12V (стартовое напряжение +2,1V)
2. Разъем 3-pin для вентилятора, который был выпаян из старой материнки.
3. Термоусадка: два кусочка д.3мм и кусочек, чтобы в нее вошли 2х3мм
4. Настроение.
-----------------
- Сам пациент:
55798

- Стартовое напряжение на вентиляторе:
55799

- Где какой контакт у Arctic Cooling P14 [ACFAN00123A] на 3-pin:
55800

- Переставить колодки из нового разъема в старый не получится - разный тип:
55801

- Изготовление переходника - красный провод (+), черный (GND):
Заготовка:
55802

Полностью готовый:
55803

- Результат. Видео:
Проверка

БП в сборе

При сборке не возникло никаких подводных камней. Все встало, как родное.
БП с новым вентилятором стал намного холоднее (нагрев самого корпуса).
  kolyan1980-08-11

Member
Статус: Не в сети
Регистрация: 17.07.2011
Откуда: Нижний Новгород
Фото: 169
vitalik_veter Отлично.

_________________
i5 11400/MSI-Z490GP/4*8GB@3GHz/AsusTurboRTX4070/Samsung830(256GB)/M9PeGN(512GB)/6TB+6TB+6TBhdd/HAF932/RM650x(CP-9020091)/SonyKDL-42W705B/Win10insider

  wwr222

Member
Статус: Не в сети
Регистрация: 17.07.2014
Фото: 0
vitalik_veter писал(а):
Сегодня произвел замену вентилятора.

Надо бы твои фотки по "колхозингу" проводов в шапку поместить.Многим поможет.

_________________
قلب العقرب

  BOMByk

Member
Статус: Не в сети
Регистрация: 12.11.2008
Откуда: Москва
Здравствуйте!

Есть блок питания Corsair CS450M, в нем начал щелкать вентилятор, нужно его заменить.

Исходя из информации в обзорах, внутри установлен вентилятор HA1225L12S-Z.
Как я понял - у меня есть 2 варианта замены: заказ с Али или покупка вентилятора на месте с последующей переделкой его коннектора.

Мне пока больше нравится второй вариант, поэтому после просмотра прайса, обратил внимание на следующий вентилятор: Chieftec AF-1225S

Возник вопрос - подойдет ли данный вентилятор или нет? Возможно стоит рассмотреть какой-то другой?
  kolyan1980-08-11

Member
Статус: Не в сети
Регистрация: 17.07.2011
Откуда: Нижний Новгород
Фото: 169
BOMByk Arctic P12.

_________________
i5 11400/MSI-Z490GP/4*8GB@3GHz/AsusTurboRTX4070/Samsung830(256GB)/M9PeGN(512GB)/6TB+6TB+6TBhdd/HAF932/RM650x(CP-9020091)/SonyKDL-42W705B/Win10insider
