FAQ

По вопросам не касающихся конкретно подбора и реализации замены вентилятора в БП обращайтесь в как уменьшить шум (обороты вентилятора) в БП.

Каким образом происходит регулировка оборотов вентилятора?
Распиновка разъёма вентилятора:
[*]Двухпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
[*]Трёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
3 — датчик оборотов(желтый)
[*]Четырёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(желтый)
3 — датчик оборотов(зелёный)
4 — управление оборотами(синий)[/list]
Расцветка проводов может быть другая.
Учтите, что распиновка разъёма вентилятора БП может быть иной, пример: Antec TP-750 и Thermaltake Toughpower DPS 850W.[/spoiler]Критерии подбора.
Вентилятор должен:

• соответствовать типоразмеру уже установленного;
• иметь низкое стартовое напряжение(при регулировке оборотов вентилятора БП по пит. напряжению) либо быть с PWM управлением(в случае PWM регулировки оборотов вентилятора БП);
• обладать выносливым подшипником.

Возникающие сложности при замене:

• Разъём нового вентилятора 3-pin или 4-pin, а у старого 2-pin(фото разъёма).

• Строение разъёма не подходит для вышеназванного способа либо у вентилятора БП нет разъёма, т.е. провода питания припаяны непосредственно к плате.
  Отрежьте провода от вентилятора в БП и скруткой/пайкой соедините соответственно с распиновкой проводов от платы с проводами нового вентилятора. Не забудьте изолировать каждый провод изолентой/термоусадкой.
• Штатный вентилятор заявлен 135 мм, 139 мм либо 140 мм, но новый вентилятор 140 мм не подходит по крепежным отверстиям.
  Можно нивелировать разницу используя силиконовые "гвозди".

Важно:

• Ни в коем случае не закоротите контакты разъёма питания вентилятора на плате. Это может привести к выходу из строя регулировки оборотов.

Дополнительные возможности:

• После замены вентилятора в БП можно вывести тахосигнал на мат. плату, тем самым задействовать отображение оборотов.
• Так же можно вывести и PWM сигнал, что позволит корректировать обороты(на свой страх и риск).

Понятно, это у них часто бывает. Но тарахтенье слышал только когда бп стоял вентилем вниз, если перевернуть, то раскручивался (тормозил) без призвуков.

Спасибо, попробую.

Всех приветствую \0.

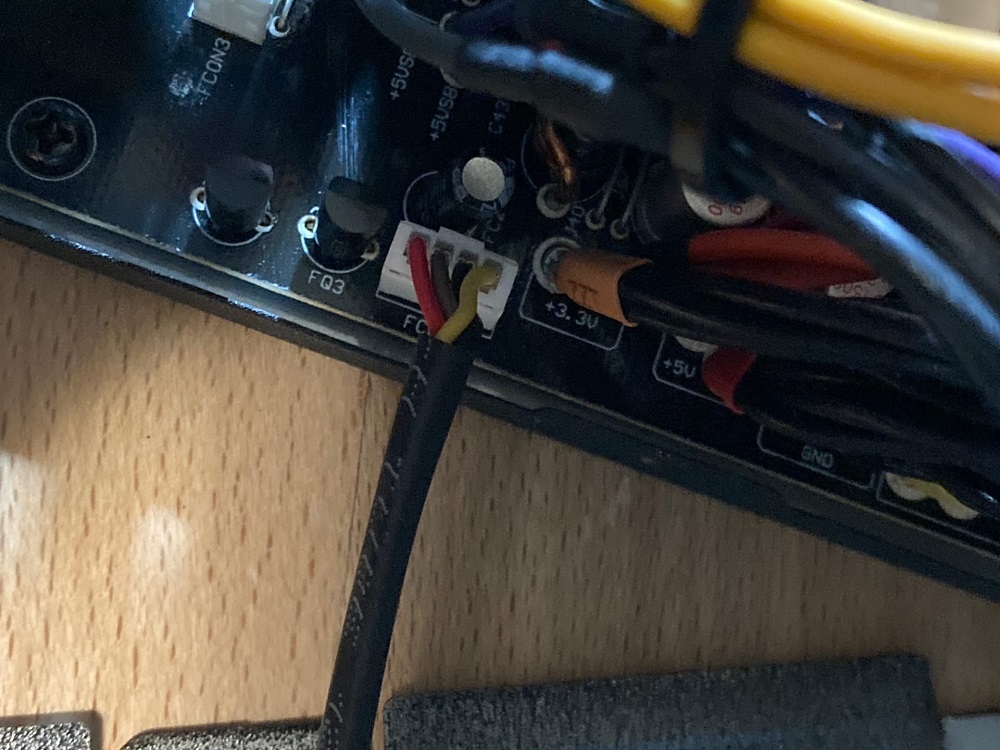

Имеется бп Enermax RevoBron 600. Вентилятор потихоньку даёт дубу, нужен новый. Подключение 4-pin, размеры 120. Распиновка не стандартная. Коричневый провод аналогичный синему на корпусных вентиляторах? Выбрал модель Arctic P12 PWM PST, по пусковому напряжению более чем, кто ставил такой, нормально работает, не шумит?

Очень сомнительно.На обычных ПВМ вентиляторах один провод идет от платы на вертушку (тот самый сигнал на изменение оборотов) и еще провод для контроля оборотов. Тут все скорее всего работает совсем по-другому.Тем более,что штатная вертушка может крутиться в обратную сторону для очистки от пыли.
Думаю,что стоит оставить только два провода и запитать от них,как на большинстве вентиляторов БП.

Немного и тихонько хрумкает Glide Stream 135 мм в БП AX 1200 (старый который), заменен давно, переходник сделан сто лет как.
Проверил Bq SW3 140 HS - как и 1000 об версия, не стартует.
Купил Р14 ШИМ, какой был - белый

Стартует, все прекрасно, абсолютно беззвучно, но... 27 мм не влазят в этот блок, крышку без потерь закрыть невозможно.
В итоге глайд полез обратно работать и дальше, благо, БП на тылной стороне кузова в втором отсеке.
А вот сам блок стал писклявым, раньше был несколько потише.
Так что ШИМ версии Р14 тоже довольно неплохо стартуют, этот блок капризный к вентилям, но учитывайте толщину.

Уважаемые! Переходник с Ali сюда подойдёт?: https://i2hard.ru/upload/iblock/f6e/f6e ... ea423f.JPG

Вроде другой штекер.
Обычно такой,как справа на скрине
Самый простой вариант:отрезаешь его от старого вентилятора и припаиваешь к новому

А вроде такой же: https://i2hard.ru/upload/iblock/f57/f57 ... 8b8d3c.JPG

Я сужу по входному гнезду на плате самого БП.Фотки неудачные.

2 ALL
Как называется 2х-пиновый разъем под вентилятор БП ?
#77

продаются ли такие вентиляторы тихие?

надо на одном из БП поменять вентилятор, но очень не хочется "колхозить"
вижу варианта 2:
1) банально купить простой вентилятор и взять еще переходник и тогда вопрос вообще снимется
#77

2) купить простой вентилятор, а управление вывести на материнскую плату через отверстие гриля

В общем подскажите имеет ли значение какой вентилятор ставить в БП ?

Еще момент, немаловажный, допустим вентилятор дает всего на старте оборотов 300-400, сможет ли БП их "закрутить" ?
Например от разъема Pump - подобное не работает

На Али ищи. Как правило,есть несколько моделей,которые суют во многие модели БП.А тишина зависит от настройки оборотов.

Сам решай.Я бы купил тут(самый дешевый и быстрый вариант) Арктик Р12/14 и припаял к нему родной штекер от БП. Или ищи переходник.

Это не влияет на возможность "крутить вентилятор" Важно знать стартовое напряжение БП и оттуда "танцевать". У Арктиков одно из самых низких стартовых напряжений.Поэтому шанс запуска близок к 100%.
Но есть минус:они слабенькие и,если БП нужен мощный поток (работает по максимуму),то такой вариант приведет к повышению температуры компонентов.

CTyDeHT Выбирать по стартовому напряжению.

как я узнаю его?
на первой пикче заводской вентилятор 140 x 140 x 25
Yate Loon D14BH-12, основанный на шарикоподшипнике. Максимальная скорость вращения 2800 об/мин, но крутился он довольно тихо.

этот вообще bolt-on

Подделка? по названию на али


это и имел в виду

PS у товарища арктик преждевременно помер, 120
ну может быть брак
бывают вентиляторы по форме лопастей для вдува, для рассеивания итп

сам по себе вентилятор на БП вращается слабо, оборотов 800 от силы, но я сейчас его слышу (спустя десятилетие он стал слышен)

Сам БП умеет регулировать обороты, стало быть мне нельзя брать вентилятор с регулировкой оборотов, т.к. он низком напряжении вообще не стартанет или будет давать 200об (80% времени работы)
например Arctic Cooling P14 SILENT [ACFAN00139A], 3-pin, 950 об/мин - 950 об/мин, 15 дБ

4 pin или 3 pin ? Fractal Design Venturi HF-14 [FD-FAN-VENT-HF14-BK]
Arctic Cooling F14 PWM PST CO [ACFAN00080A]

4 pin вентилятор сможет БП регулировать по напряжению?
_______________________
Arctic Cooling P14 [ACFAN00123A] - тоже неплохой вариант, статическая скорость, гидродинамический
а такая форма лопастей не на выдув ? судя по обзору вентилятор именно задувает
получается сам БП будет регулировать обороты и запросто с 1750 скинет, если надо будет
все верно понял?

CTyDeHT Arctic P14 не Silent - отличный вариант, низкое стартовое напряжение.

Можно открыть блок со старым вентилятором, запустить и замерить какое напряжение на нём. Если оно низкое (4 вольта допустим) тогда думать да, этот арктик или какой еще с таким стартовым напряжением. А если относительно высокое (6 вольт допустим, то тут список допустимых моделей многократно расширяется). С 6-ти вольт стартует свободно уже всякий хлам на втулках

Ну и само-собой взять той же модели новый у китайцев лучше. Если время терпит.

Жаль тут ни у кого нет особо желания, финансов и лабораторного БП для проверки каких-то распространенных на рынке относительно дешевых моделей вентиляторов на предмет стартового напряжения Было бы удобно.

Может редакции сайта закинуть идею? Сделали бы статью (тесты вентиляторов) в кое-то веки +- по тематике сайта Дело то в данном случае недорогое для сайта.

Добавлено спустя 8 минут 12 секунд:

У вентиля своя зависимость оборотов от напряжения, начиная от стартового, допустим 5 вольт. на которых он будет крутиться на (допустим) 600 оборотов и полные на 12 (допустим 1800). У БП тоже своя кривая зависимости напряжения на выводах БП от, например, температуры на вторичных выпрямителях. И тут главное чтобы напряжение которое блок подает на вентилятор на старте было выше стартового напряжения самого вентилятора. А дальше уже обороты будут в зависимости от того какое напряжение БП подает в процессе работы и кривой зависимости оборотов вентилятора от напряжения. Например в твоих условиях нагрузки и температуры окружающей среды напряжение на вентиляторе например может меняться от 6 до 10v. Соответственно вентилятор будет крутиться от 700 до 1500 (если в нашем примере максимальные на 12v - 1800).

В целом-да.Регулировка идет за счет напряжения и зависит от термодатчика (дермодатчиков) в самом БП.
Для БП,который работает с запасом по мощности,неплохой вариант.
Есть еще вариант с БиКвайтом (но модели их вечно путаю-поищи в теме), это уже подороже.

Намерял я стартовое у Arctic P12 (ACFAN00118A) - 2.1в по мультиметру (1.9в по реобасу G-Vans Legion), при 360 оборотах по тому же реобасу.

за озон не знаю, но в отзыве с алихи - типа переклеенная наклейка какого-то ноунейм китая может прийти
т.е. не то качество


хорошая идея, а то шапка за 10 лет устарела


вот потому прикинул, что подходящим может стать Arctic Cooling P14 [ACFAN00123A] с его 1750об, т.е. не слишком медленно должен вращаться в теории
выхлоп из решетки БП - холодный воздух в большинстве случаев


Arctic Cooling P14 [ACFAN00123A] - вижу пока подходящим вариантом с 2х летней гарантией

be quiet! PURE WINGS 2 [BL047] - этот по форме лопастей не на выдув разве?


по калькулятору выходит порядка 500вт

2 ALL
4pin точно ведь не стоит брать?
я заказал кулерок за 100р c 2pin - будет донором для предстоящей покупки

Все дуют в одну сторону при правильной установке.

Вопрос не в самой мощности,а отношении к мощности самого БП. 500вт для БП в 500вт на такой вертушке не желательны.
Лучше укажи сами компоненты системы и модель БП.
Вот так работает Арктик Р14 в моем БП,но шумит вентиль от видеокарты ГТ430
https://youtu.be/1hx1kKeaX_k

весь конфиг в инфо, БП 750 обзор

с чуть большими оборотами (при этом не гудящие, как дешевый ширпотреб) - я не нашел
