Построение воздушных потоков

Теория и практика
Выбор схем охлаждения:
Цель рациональной организации воздушных потоков в корпусе состоит в обеспечении необходимого охлаждения всех компонентов компьютера при комфортном для пользователя уровне шума. Используя набор из определённого числа вентиляторов, можно испытать для имеющейся компьютерной сборки несколько приведенных ниже типовых оптимизированных схем и по результатам выбрать лучшую по температурам, акустическому комфорту и прочим факторам.

Отрицательное давление используется в схемах охлаждения с упором на отток: "GPU 2", "GPU 3" и "GPU 4". Слово "GPU" для названий этих схем выбрано, поскольку за счёт улучшения оттока горячего воздуха приоритет охлаждения получает видеокарта. Основную работу выполняют вытяжные вентиляторы. Приточные вентиляторы помогают усилить поток и направить его по нужному пути: к GPU, к HDD, через фильтры и т. п. Отрицательное давление способствует проникновению пыли внутрь корпуса сквозь щели.

Положительное давление используется в схемах охлаждения с упором на приток: "CPU 3", "CPU 4 (3+1)", "CPU 4 (2+2)" и "CPU 5". Слово "CPU" для названий этих схем выбрано, поскольку за счёт улучшения притока холодного воздуха приоритет охлаждения получает процессор. Основную работу выполняют приточные вентиляторы. Вытяжные вентиляторы помогают усилить поток и направить горячий воздух наружу. Положительное давление препятствует проникновению пыли внутрь корпуса сквозь щели.

Вентиляторы обеспечивают приток холодного воздуха (обозначается синим цветом) и отток горячего воздуха (обозначается красным цветом). Их количество указывается цифрами в названиях схем.

Выбор схем охлаждения является прерогативой пользователя. Параметры каждой компьютерной сборки и предпочтения сугубо индивидуальны. Только практическое сравнение лучше всего поможет выявить оптимальную схему с учётом всех имеющихся условий.

Пример выбора схем. Представим, что изначально в корпусе 4 комплектных вентилятора были расставлены по схеме "CPU 4 (3+1)": 3 спереди и 1 сзади. Когда был произведён апгрейд, то выяснилось, что новая видеокарта перегревается. Тогда для усиления вытяжки у корпуса открывается один верхний слот, в который перемещается комплектный вентилятор, и производится настройка по схеме "GPU 4". Замеряются температуры и оцениваются акустические параметры. Затем производится перенастройка по схеме "CPU 4 (2+2)". Снова замеряются температуры и оцениваются акустические параметры. По результатам в качестве базы выбирается лучшая из этих двух схем по температурам, акустическому комфорту и прочим факторам. Далее можно рассуждать на тему замены комплектных вентиляторов на более производительные и тихие, увеличивать или уменьшать обороты, либо рассматривать варианты перехода на смежные схемы. Так, если два передних вентилятора 120 мм в схеме "GPU 4" заменить на один вентилятор 140 мм, то будет получена схема "GPU 3". В схеме "CPU 4 (2+2)" к двум передним вентиляторам можно добавить третий, перейдя на схему "CPU 5". Тем самым удастся улучшить охлаждение без повышения оборотов, либо снижением оборотов повысить акустический комфорт без ухудшения охлаждения.

Типовые образцы оптимизированных схем охлаждения с набором от двух до пяти вентиляторов приведены ниже. Указанные на схемах значения оборотов могут служить лишь в качестве ориентира. Для каждой компьютерной сборки и конкретного пользователя будут свои настройки. Наибольший практический интерес представляют схемы "GPU 3" и "CPU 5".

Схемы с отрицательным давлением
(лучше для охлаждения GPU, больше пыли):

"GPU 2": 2 вентилятора, верх закрыт
#77
"GPU 3": 3 вентилятора, верх открыт
#77
"GPU 4": 4 вентилятора, верх открыт
#77

Схемы с положительным давлением
(лучше для охлаждения CPU, меньше пыли):

"CPU 3": 3 вентилятора, верх закрыт
#77

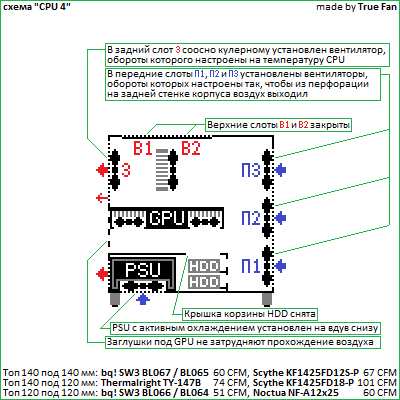

"CPU 4 (3+1)": 4 вентилятора, верх закрыт
#77
"CPU 4 (2+2)": 4 вентилятора, верх открыт
#77
"CPU 5": 5 вентиляторов, верх открыт
#77

Смежные темы:
"Выбор корпуса";
"Выбор вентиляторов 120 мм";
"Выбор вентиляторов 140 мм".

Ссылки по теме


Последний раз редактировалось true fan 22.02.2022 22:22, всего редактировалось 7 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 09.04.2018
Фото: 0
iskandar

Вы так ничего и не поняли. Mesh корпуса имеют преимущество лишь перед "кривыми" корпусами с глухим фасадом.
Хорошо продуманные корпуса с шумопоглащением могут уделать практически любой mesh-корпус как за здрастьте.
Например, Fractal Design Define R5 универсален. Он имеет приточные опции 4 х 140, причём фронтальным хватит
воздуха за счёт отсутствующего верхнего. R5 легко справится с любым mesh, причём тихо и без шума)), можно
даже тесты не проводить. А вытяжки в нём, хоть залейся: задний 140 мм + 3 х 140 в потолке. Вот такие пироги.




Member
Статус: Не в сети
Регистрация: 07.02.2020
Фото: 0
Fractal Design Define R5 и Fractal Design Define S не подходят!
Высота с ножками более 460 мм

_________________
Куратор тем "Выбор корпуса ATX" + "Построение воздушных потоков"




Member
Статус: Не в сети
Регистрация: 09.04.2018
Фото: 0
true fan писал(а):
Fractal Design Define R5 и Fractal Design Define S не подходят!
Высота с ножками более 460 мм
Пишет, что подходит:
iskandar писал(а):
Когда я выдвигаю полку с клавиатурой, то высота становится 53,5см. Для выдува вверх этого вполне достаточно.
Выбор корпуса формата ATX\mATX #16909074




Member
Статус: Не в сети
Регистрация: 07.02.2020
Фото: 0
iskandar писал(а):

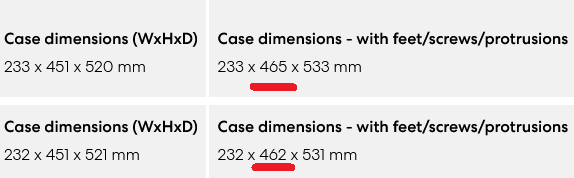

Бывает что-то приличное в пределах 460мм в высоту

Ножки/винты/выступы
Вложение:
u.png [ 11.46 КБ | Просмотров: 530 ]


Пришлось мне вычеркнуть два этих корпуса из этого списка: Построение воздушных потоков #16910411
И в списке ничего не осталось.

_________________
Куратор тем "Выбор корпуса ATX" + "Построение воздушных потоков"


Последний раз редактировалось true fan 08.06.2020 23:34, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 09.04.2018
Фото: 0
В Define R5 с задним 140 мм для TDP 350W ему верх открывать не понадобится. :oops:




Member
Статус: Не в сети
Регистрация: 25.03.2016
Откуда: Липецк
Фото: 72
Вытяжка не измеряется количеством вентиляторов, которые можно засунуть в корпус.
Можно утыкать весь фасад и потолок вентиляторами 140мм на 1800 об/мин и они будут гнать воздух аккурат спереди вверх, не заглядывая в процессор и видеокарту.

Продуваемость передней верхней половины спереди (всё, что выше видеокарты) мне почти пофигу. Я бы там даже DWD-привод потерпел спокойно. Необходимость вытяжки в крышу - под вопросом и то только с задней половины (над процессором и над видеокартой).
Но, увы, все приличные корпуса высоченные. Придётся мебель пересверливать и полку перевешивать ниже :-(
Я ещё мог бы смириться с подсветкой у Aerocool P7-C0, её можно не включать. Но я же не могу отключить стеклянные стенки :-(

_________________
i5-10600KF, MSI Z490-A Pro, NH-D15, 2 x BL16G30C15U4B.M16FE1, MSI GF GTX960Gaming2G, Samsung 970 EVO Plus 500GB, FD Define S, FD Ion+Platinum560W


Последний раз редактировалось iskandar 08.06.2020 23:34, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 07.02.2020
Фото: 0
Там из-за ножек, по всей видимости, у Fractal Design Define S и Fractal Design Define R5 прирастает сантиметр.

to iskandar
Там точно ровно 460 мм ?

_________________
Куратор тем "Выбор корпуса ATX" + "Построение воздушных потоков"




Member
Статус: Не в сети
Регистрация: 25.03.2016
Откуда: Липецк
Фото: 72
true fan писал(а):
Там точно ровно 460 мм ?

Примерно 465мм, но это не точно. Могут быть перекосы, которые я не вижу на глаз и мне нечем их толком померить точно.
2 часа работы = 470мм.
4 часа работы = 520мм.

_________________
i5-10600KF, MSI Z490-A Pro, NH-D15, 2 x BL16G30C15U4B.M16FE1, MSI GF GTX960Gaming2G, Samsung 970 EVO Plus 500GB, FD Define S, FD Ion+Platinum560W




Member
Статус: Не в сети
Регистрация: 07.02.2020
Фото: 0
Тогда подходят (у них хороший приток, 140 мм сзади и нет подсветки):
Fractal Design Define S
Fractal Design Define R5
Вложение:
u.png [ 11.46 КБ | Просмотров: 517 ]


Покидаю вас на сегодня!

_________________
Куратор тем "Выбор корпуса ATX" + "Построение воздушных потоков"




Member
Статус: Не в сети
Регистрация: 17.07.2011
Откуда: Нижний Новгород
Фото: 169
iskandar Тоже до сих пор считаю R5 идеальным корпусом.

_________________
i5 11400/MSI-Z490GP/4*8GB@3GHz/AsusTurboRTX4070/Samsung830(256GB)/M9PeGN(512GB)/6TB+6TB+6TBhdd/HAF932/RM650x(CP-9020091)/SonyKDL-42W705B/Win10insider




Member
Статус: Не в сети
Регистрация: 25.03.2016
Откуда: Липецк
Фото: 72
true fan писал(а):
Тогда подходят (у них хороший приток, 140 мм сзади и нет подсветки):
Fractal Design Define S
Fractal Design Define R5

Спасибо, появился вариант, буду обзоры читать.

_________________
i5-10600KF, MSI Z490-A Pro, NH-D15, 2 x BL16G30C15U4B.M16FE1, MSI GF GTX960Gaming2G, Samsung 970 EVO Plus 500GB, FD Define S, FD Ion+Platinum560W




Member
Статус: Не в сети
Регистрация: 09.01.2020
iskandar писал(а):
Тогда подходят (у них хороший приток, 140 мм сзади и нет подсветки):
Fractal Design Define S
Fractal Design Define R5


Спасибо, появился вариант, буду обзоры читать.

+ у фракталов верхнее размещение кнопок и usb портов
#77
#77




Member
Статус: Не в сети
Регистрация: 07.02.2020
Фото: 0
iskandar писал(а):
Спасибо, появился вариант, буду обзоры читать.

Имеет смысл посмотреть все модели серии:
Fractal Design Define R5, полная высота 462 mm, цена от ~ 9000 руб.
Fractal Design Define S, полная высота 465 mm, цена от ~ 6800 руб.
Fractal Design Define R6, полная высота 465 mm, цена от ~ 11000 руб.
Fractal Design Define 7, полная высота 475 mm, цена от ~ 12600 руб.

_________________
Куратор тем "Выбор корпуса ATX" + "Построение воздушных потоков"




Junior
Статус: Не в сети
Регистрация: 10.08.2017
Fractal design meshify c
Ребята всем привет. Жду новый корпус.
Может есть у кого опыт грамотного построения воздушного потока в нем?
Сам я в этом вопросе полный профан.
В корпус залетит проц на 165tdp и горячая msi armor 1080ti, которая будет заменена флагманом 3 серии после его выхода.
Всё охлаждение будет воздушное.
Буду рад качественным советам по замене штатных куллеров, если это необходимо. Советам по их расположению и настройке оборотов.
Заранее говорю спасибо тем, кто захотел помочь.




Member
Статус: Не в сети
Регистрация: 07.02.2020
Фото: 0
Digitalhockey писал(а):
Fractal design meshify c
Ребята всем привет. Жду новый корпус.
Может есть у кого опыт грамотного построения воздушного потока в нем?
Сам я в этом вопросе полный профан.
В корпус залетит проц на 165tdp и горячая msi armor 1080ti, которая будет заменена флагманом 3 серии после его выхода.
Всё охлаждение будет воздушное.
Буду рад качественным советам по замене штатных куллеров, если это необходимо. Советам по их расположению и настройке оборотов.
Заранее говорю спасибо тем, кто захотел помочь.

Зависит от Ваших приоритетов, разгона, конкретных температур "железа", бюджета и арсенала имеющихся вентиляторов. По всей видимости, заслуживает внимания схема "GPU 3", а вот все пространство вариантов:

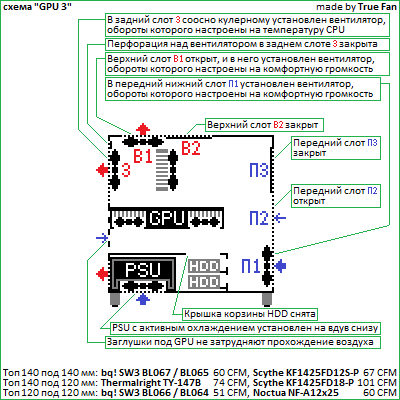

С упором на охлаждение видеокарты (всего 3 вентилятора):
Вложение:
3GPU.png [ 20.81 КБ | Просмотров: 805 ]

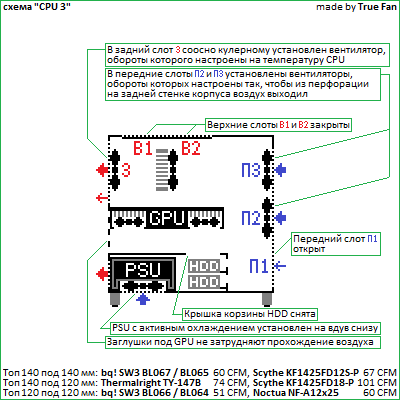

С упором на охлаждение процессора и снижение пылеобразования, если не хочется открывать крышу (всего 3 вентилятора):
Вложение:
3CPU.png [ 18.47 КБ | Просмотров: 805 ]

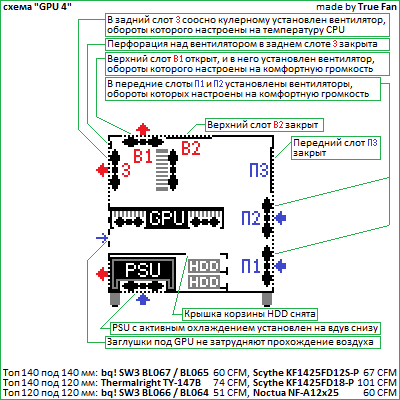

С упором на охлаждение видеокарты (всего 4 вентилятора, но вентилятор в слоте П2 может не принести особенной пользы):
Вложение:
4GPU.png [ 20.31 КБ | Просмотров: 805 ]

С упором на охлаждение процессора и снижение пылеобразования, если не хочется открывать крышу (всего 4 вентилятора, спереди три по 120 мм):
Вложение:
4CPU.png [ 18.04 КБ | Просмотров: 805 ]

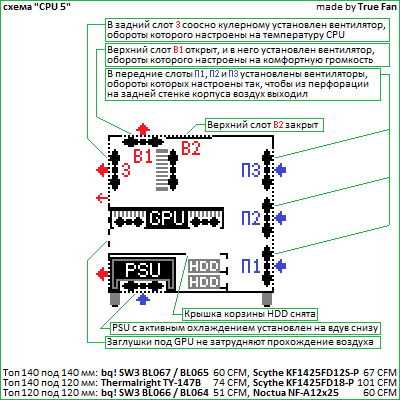

С упором на охлаждение процессора и снижение пылеобразования (всего 5 вентиляторов, спереди три по 120 мм):
Вложение:
5CPU.png [ 19.53 КБ | Просмотров: 805 ]

_________________
Куратор тем "Выбор корпуса ATX" + "Построение воздушных потоков"




Member
Статус: Не в сети
Регистрация: 09.04.2018
Фото: 0
Digitalhockey писал(а):
meshify c .. проц на 165tdp и горячая msi armor 1080ti .. советам по замене штатных куллеров .. их расположению и настройке оборотов.
Meshify C: https://ru.gecid.com/cases/fractal_desi ... c_dark_tg/
Mesh-корпуса покупают не для того, чтобы заклеивать mesh, для этого существуют с глухим фасадом.
Поэтому, для раскрытия всего потенциала данного корпуса с учётом TDP схема СО будет следующей:
1. тыл ---------- BL066, обороты не ограничивать, остаток перфорации над вентилятором заглушить;
2. верх -------- у тыла BL067, ограничить до 800 об, соседнее окно заглушить;
3. фронт ------ существующие 2 шт. Dynamic X2 GP-12, докупить аналогичный, обороты не ограничивать;
4. дно --------- заглушить.




Member
Статус: Не в сети
Регистрация: 07.02.2020
Фото: 0
Digitalhockey писал(а):
Буду рад качественным советам по замене штатных куллеров, если это необходимо.

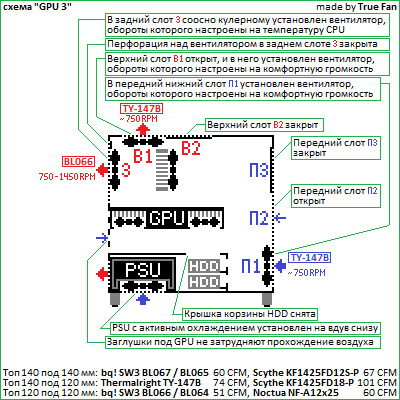

Если приоритет в охлаждении будет иметь видеокарта, то при ограниченном бюджете можно взять bq! SW3 BL066 в слот З, а комплектные вентиляторы от корпуса поставить в слоты В1 и П1, а когда появятся возможности, то в слоты В1 и П1 лучше будет поставить что-нибудь качественное и тихое, например, Thermalright TY-147B
Вложение:
3GPU.png [ 22.63 КБ | Просмотров: 767 ]

bq! SW3 BL066|1620руб.|1450rpm|16.4dba|50.5cfm|1.79mm|
Thermalright TY-147B|1150руб.|1300rpm|20.0dba|73.6cfm|

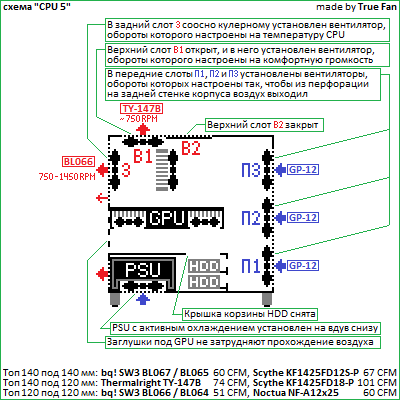

Если окажется так, что приоритет в охлаждении потребуется отдать процессору, а не видеокарте, что одновременно будет способствовать снижению пылеобразования, то наиболее бюджетный вариант, учитывая пару комплектных FD X2 GP-12, такой:
Вложение:
5CPU.png [ 22.02 КБ | Просмотров: 754 ]

_________________
Куратор тем "Выбор корпуса ATX" + "Построение воздушных потоков"


Последний раз редактировалось true fan 09.06.2020 15:16, всего редактировалось 1 раз.



Advanced member
Статус: Не в сети
Регистрация: 06.03.2009
Фото: 47
Чем моё вариант не угодил?
#77
А то заглушить слота какие то, корзины поснимать ))




Member
Статус: Не в сети
Регистрация: 07.02.2020
Фото: 0
Karats писал(а):
Чем моё вариант не угодил?


А корзину с HDD как тогда обдувать?
И при такой схеме придется брать уже 2 хороших 140 мм в слоты П2 и П3.

_________________
Куратор тем "Выбор корпуса ATX" + "Построение воздушных потоков"




Advanced member
Статус: Не в сети
Регистрация: 06.03.2009
Фото: 47
true fan
Корзину hdd обдувать и не нужно, разве что там 2 очень горячих этих самых hdd, но даже если там один или два не горячих оптимальная температура для них в районе 40 градусов где меньше или больше одинаково вредно.
Как раз для этих корпусов рекомендую 2.5" ssd в корзину ставить а планку сзади снимать чтобы мосфеты не грела.
