Цель рациональной организации воздушных потоков в корпусе состоит в обеспечении необходимого охлаждения всех компонентов компьютера при комфортном для пользователя уровне шума. Используя набор из определённого числа вентиляторов, можно испытать для имеющейся компьютерной сборки несколько приведенных ниже типовых оптимизированных схем и по результатам выбрать лучшую по температурам, акустическому комфорту и прочим факторам.

Отрицательное давление используется в схемах охлаждения с упором на отток: "GPU 2", "GPU 3" и "GPU 4". Слово "GPU" для названий этих схем выбрано, поскольку за счёт улучшения оттока горячего воздуха приоритет охлаждения получает видеокарта. Основную работу выполняют вытяжные вентиляторы. Приточные вентиляторы помогают усилить поток и направить его по нужному пути: к GPU, к HDD, через фильтры и т. п. Отрицательное давление способствует проникновению пыли внутрь корпуса сквозь щели.

Положительное давление используется в схемах охлаждения с упором на приток: "CPU 3", "CPU 4 (3+1)", "CPU 4 (2+2)" и "CPU 5". Слово "CPU" для названий этих схем выбрано, поскольку за счёт улучшения притока холодного воздуха приоритет охлаждения получает процессор. Основную работу выполняют приточные вентиляторы. Вытяжные вентиляторы помогают усилить поток и направить горячий воздух наружу. Положительное давление препятствует проникновению пыли внутрь корпуса сквозь щели.

Вентиляторы обеспечивают приток холодного воздуха (обозначается синим цветом) и отток горячего воздуха (обозначается красным цветом). Их количество указывается цифрами в названиях схем.

Выбор схем охлаждения является прерогативой пользователя. Параметры каждой компьютерной сборки и предпочтения сугубо индивидуальны. Только практическое сравнение лучше всего поможет выявить оптимальную схему с учётом всех имеющихся условий.

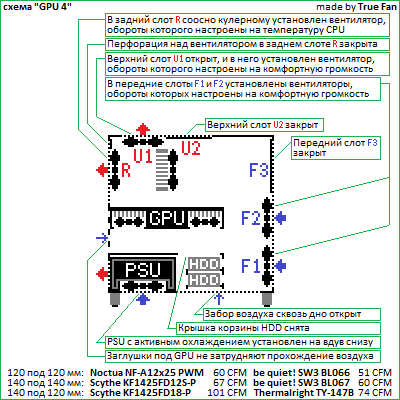

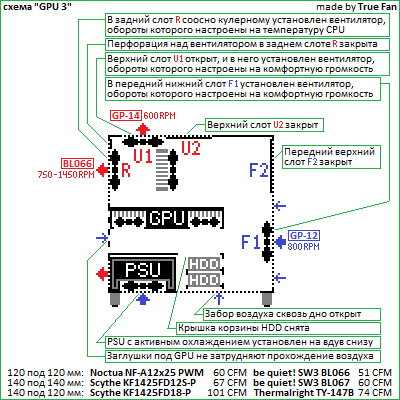

Пример выбора схем. Представим, что изначально в корпусе 4 комплектных вентилятора были расставлены по схеме "CPU 4 (3+1)": 3 спереди и 1 сзади. Когда был произведён апгрейд, то выяснилось, что новая видеокарта перегревается. Тогда для усиления вытяжки у корпуса открывается один верхний слот, в который перемещается комплектный вентилятор, и производится настройка по схеме "GPU 4". Замеряются температуры и оцениваются акустические параметры. Затем производится перенастройка по схеме "CPU 4 (2+2)". Снова замеряются температуры и оцениваются акустические параметры. По результатам в качестве базы выбирается лучшая из этих двух схем по температурам, акустическому комфорту и прочим факторам. Далее можно рассуждать на тему замены комплектных вентиляторов на более производительные и тихие, увеличивать или уменьшать обороты, либо рассматривать варианты перехода на смежные схемы. Так, если два передних вентилятора 120 мм в схеме "GPU 4" заменить на один вентилятор 140 мм, то будет получена схема "GPU 3". В схеме "CPU 4 (2+2)" к двум передним вентиляторам можно добавить третий, перейдя на схему "CPU 5". Тем самым удастся улучшить охлаждение без повышения оборотов, либо снижением оборотов повысить акустический комфорт без ухудшения охлаждения.

Типовые образцы оптимизированных схем охлаждения с набором от двух до пяти вентиляторов приведены ниже. Указанные на схемах значения оборотов могут служить лишь в качестве ориентира. Для каждой компьютерной сборки и конкретного пользователя будут свои настройки. Наибольший практический интерес представляют схемы "GPU 3" и "CPU 5".

∙ "Вентиляция: Методика выбора корпуса";
∙ "Вентиляция: Организация воздушного охлаждения";
∙ "Вентиляция: Раскрытие потенциала воздушного охлаждения";
∙ "Жидкостное охлаждение: Правильная установка радиатора";
∙ "Жидкостное охлаждение: Расположение радиаторов в корпусе";
∙ "Жидкостное охлаждение: Схемы охлаждения с радиатором спереди";
∙ "Наилучшие варианты установки вентиляторов в корпусе be quiet! Pure Base 500";
∙ "Наилучшие варианты установки вентиляторов в корпусе Fractal Design Define 7";
∙ "Наилучшие варианты установки вентиляторов в корпусе Fractal Design Define 7 Compact".

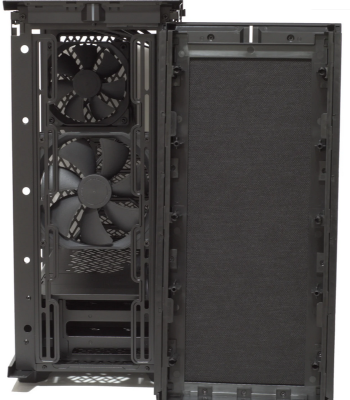

При прочих равных условиях Открытый перед пропускает больший объем воздуха сквозь сетку или передние отверстия по сравнению с боковыми воздухозаборными щелями у Закрытого переда. Для достижения равного с Открытым передом притока воздуха Закрытый перед потребует от вентиляторов более высоких оборотов, что увеличит шум. Кроме того, с увеличением оборотов расположенные рядом друг с другом за Закрытым передом вентиляторы вступают в конкуренцию за входящий воздух. В то же время Открытый перед создает условия лучшей слышимости звуков изнутри корпуса в сравнении с Закрытым передом.

Открытый перед больше, но не строго обязательно, подходит для сборок, ориентированных на раскрытие потенциала двух или трех передних вентиляторов. Т.е. в схемах организации охлаждения с упором на приток воздуха, основную работу в которых выполняют передние вентиляторы, а приоритет в охлаждении отдается процессору и снижению накопления пыли внутри корпуса. Компенсировать повышенную звукопроницаемость Открытого переда позволяет подбор качественных и не служащих источником шума компонентов сборки.

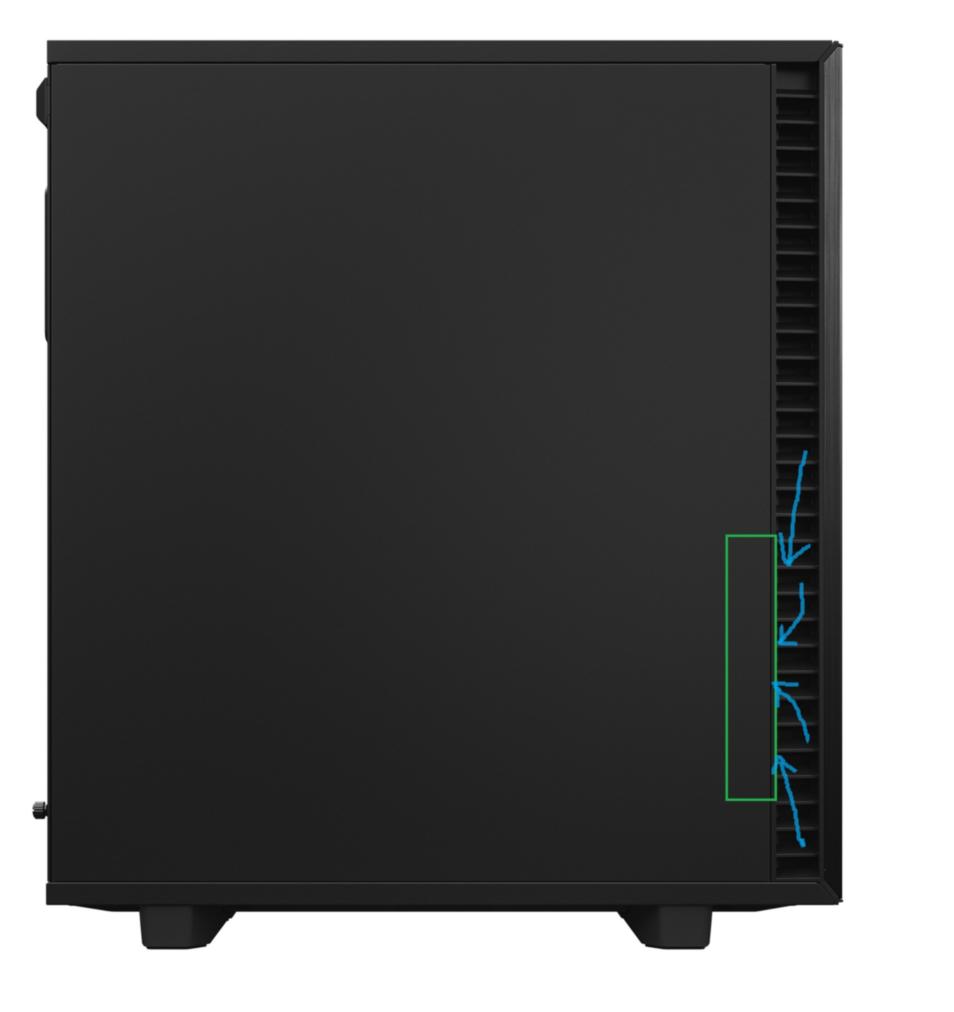

Закрытый перед больше, но не строго обязательно, подходит для сборок, ориентированных на тишину и использование одного или двух передних вентиляторов на умеренных оборотах. Т.е. в схемах организации охлаждения с упором на отток воздуха, основную работу в которых выполняют задние вентиляторы, а приоритет в охлаждении отдается видеокарте. Использования одних только боковых воздухозаборных щелей для охлаждения может оказаться недостаточно, компенсировать дефицит поступления воздуха помогает наличие в дне и бортах корпусов с Закрытым передом воздухозаборных окон, куда могут быть установлены дополнительные вентиляторы. Поэтому при выборе корпуса с Закрытым передом, в том числе с дверцей, следует обратить особое внимание на наличие этих опций. При этом следует учесть, что для эффективной работы вентиляторов в воздухозаборных окнах на дне корпуса его ножки должны обеспечивать необходимое расстояние от этих окон до поверхности, на которую установлен корпус.

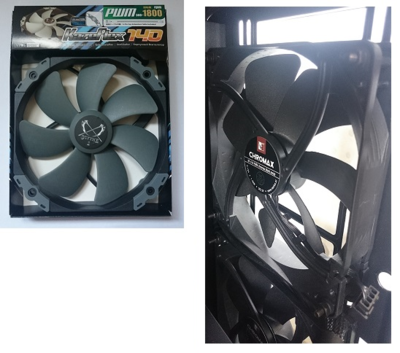

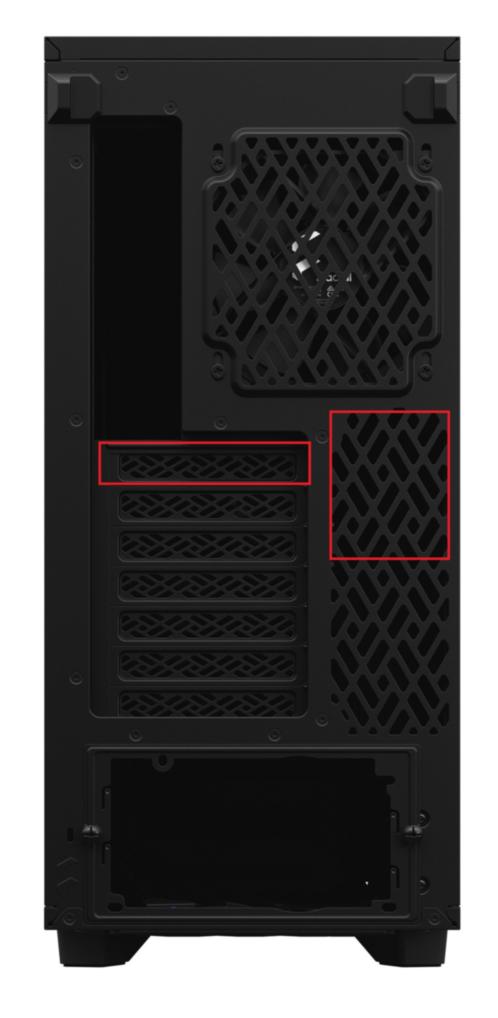

При равном уровне шума задний вентилятор 140 мм обеспечивает лучший отвод горячего воздуха из корпуса в сравнении с вентилятором 120 мм. Заднему вентилятору 120 мм верхний вспомогательный вентилятор в крыше корпуса потребуется раньше, чем вентилятору 140 мм. Для сборок, ориентированных на тишину, имеющих потребность в высоком теплоотводе, задний вентилятор 140 мм будет более предпочтительным. Как правило, в компактных корпусах размер заднего вентилятора составляет 120 мм, а в крупных корпусах предусмотрена возможность установки заднего вентилятора 140 мм.
