Построение воздушных потоков

Теория и практика

Схемы с отрицательным давлением
(лучше для охлаждения GPU, больше пыли):

Схемы с положительным давлением
(лучше для охлаждения CPU, меньше пыли):

Смежные темы:
∙ "Выбор корпуса";
∙ "Выбор вентиляторов 120 мм";
∙ "Выбор вентиляторов 140 мм".

Ссылки по теме

пикрилейтед, олдскул да


посоветуйте что лучше поставить на боковую акриловую крышку
1 нокча на 200мм(дёшево сердито) либо 4 140ки(в 2 раза дороже) для задувания gpu
что уже поставлено
1-230mm вдув
2-140mm выдув BQ PURE WINGS 2
3-боковой акрил пока пусто
4-стоят две 140mm на выдув BQ PURE WINGS 2
5-пока пусто

касаемо моей проблемы с охлаждением, после ночи экспериментов, заклеивания/открытия дырок, изменения конфигурации вентиляторов(вдув/выдув) и т.д., могу доложить о следующем:
- закрытие перфораций в корпусе влияло на температуру где-то в районе погрешности, на мой личный взгляд - не влияло вообще никак.
- водянка спереди с вентиляторами на вдув воздуха через радиатор положительно сказалось на температуре CPU, но пагубно действовало на температуру GPU, т.к воздух на карту шел все равно подогретый, а не комнатной температуры
- водянка сверху, спереди 2 вентилятора на вдув, сзади 1 на выдув оказался самым жизнеспособным вариантом, температура GPU упала, но на CPU прибавилось 3-4 градуса.

Пробовал так же опускать GPU в нижний PCIE слот. Получал перегрев видеокарты и сниженную температуру CPU.

Наличие третьего(верхнего) вентилятора на морде по сути не обязательно, сбивает 1-2 градуса с радиатора водянки на крыше.

Резюмируя... вернулись к нашим баранам, самой эффективной схемой охлаждения оказалась дефолтная. (выдув сзади, 3 вдува спереди, водянка на крыше, видеокарта в верхнем pcie-e слоте).
Пластиковую морду переднюю пока обратно не ставлю. Без нее температуры ниже. Однако без нее в корпус полетит вагон пыли.
Был еще опыт с выниманием блока питания и установкой прямо в решетку в кожухе вентилятора на вдув, чтобы дуло прямо на видяху снизу. На температуры видеокарты повлияло - никак, вообще.

Всю эту кучу тестов проводил на максимальных оборотах вентиляторов. У aorus xtreme 1080ti было выкручено 80%
Цифры которых удалось достичь вне бенча, но в игре, которая хорошо греет GPU:
73-74 градуса на GPU, 53-54 градуса на 3900x. Водянка DeepCool L240 v2

С вертушками я все же решил пока попробовать сменить стоковый мусор от Cooler Master на комплект из пяти Arctic Cooling P12 PWM PST

Для лета это вполне адекватная температура для такой видеокарты.


Arctic P12 PWM является минимально допустимым вентилятором, который можно рекомендовать из вентиляторов начального ценового уровня. Однако годится строго под вертикальную установку. При горизонтальной установке возможны шум и вибрации. Про вентиляторы и про AIO есть отдельные ветки.

"Топ 10 корпусов за свои деньги на рынке РФ"
Спасибо, а случайно нет такого же списка, но для фул башен?

Подскажите по настройке вентиляторов и законопачиванию дыр.

FD Meshify S2, вода на CPU, GPU.

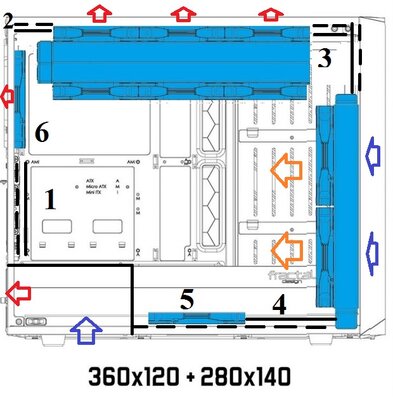

360 push+pull сверху, 280 pull справа. Схему приложил.
Вентиляторы arctic p12 pwm и p14 pwm с радиаторов заведены на родной хаб для синхронного управления скоростью.
Контур: помпа => GPU => верхний рад => проц => правый рад => помпа. Делаю упор на максимальный сброс тепла через верх прочь из корпуса.

Схема явно наклёвывается с отрицательным давлением внутри корпуса.

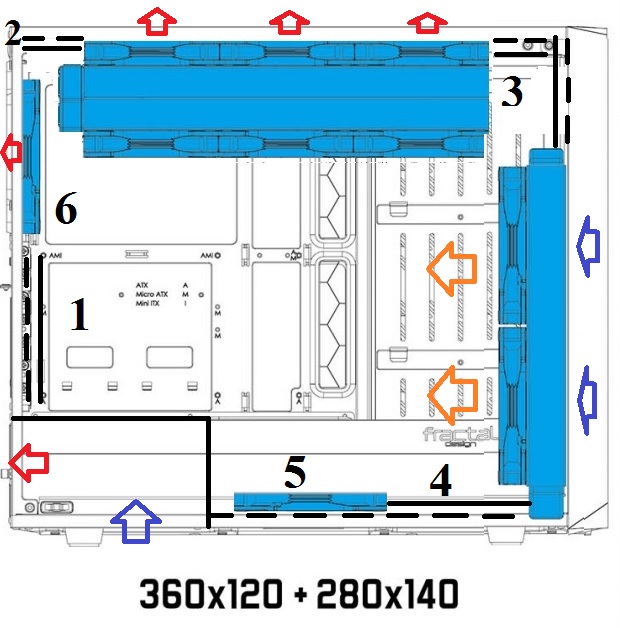

Интересуют советы по точкам:
1. Слоты расширения. У них нет пылезащиты, думаю заделать перфорацию изолентой.
2, 3, 4 тоже думаю заткнуть.
5. Ставить ли вентилятор на пузо и в какую сторону?
6. Ставить ли вентилятор на корму и в какую сторону? Прям просится на втяг обдувать VRM и снабжать прохладным воздухом верхний рад, но без фильтра пыли ведь наберёт...


Спасибо

Другой эффективной схемы и не получится.
1 ----- не глушить;
2,3 --- заклеить;
4,5 --- ничего не ставить, оставить открытыми;
6 ----- 140 мм на выдув, на малых оборотах.
Раз в 3 месяца - плановая уборка.

Что такое "фул башен"? Башенные кулеры или корпуса full tower? И для кулеров, и для корпусов есть свои ветки.
Для корпусов, извините, что не уточнил сразу. Если не трудно - ткните носом в нужную тему

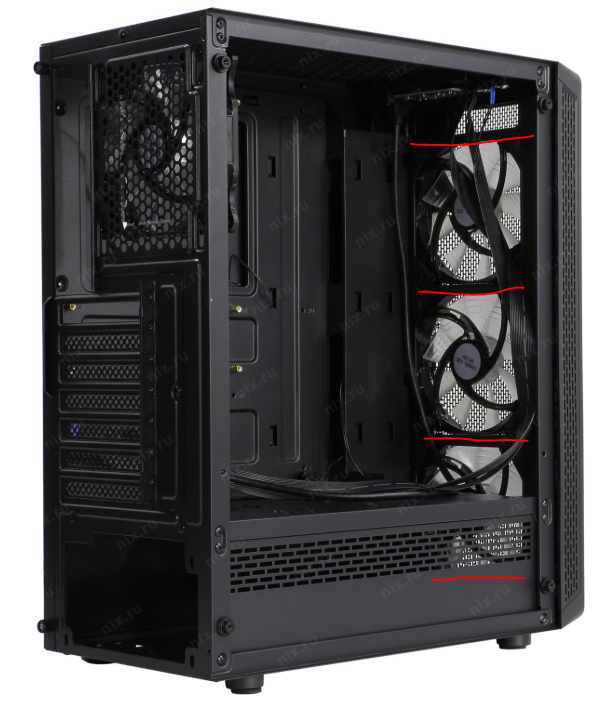

Ничего. Заглуши её верхние 2/3 по всей длине, а также 1/3 фронта сверху и 1/2 верха у фронта. Лишний PW-2 удали.
Никак. Не бери его, в нём слабый приток. Назови в/к, проц, сжо (если будет), бюджет, предпочтения - получишь ответ.

Никак. Не бери его, в нём слабый приток. Назови в/к, проц, сжо (если будет), бюджет, предпочтения - получишь ответ

Rx5700xt, xeon e5 2678v3, сжо не будет, бюджет в районе 10к

Добавлено спустя 3 минуты 59 секунд:
Спасибо за ответы, присмотрел Fractal Design Meshify S2 White TG Clear, что скажете?

Длинопост. много букв. как я пришел к тишине и комфортным температурам.

Корпус Powercase X4 Mesh с 4-мя вертушками в комплекте (ультрабюджетник за 2500 руб).
Проц intel xeon 2678v3 (12 ядер 24 потока) с андервольтингом -50 mv и турбобустом на все ядра 3,3 Mhz
Материнская плата atermiter x99 lga2011-v3 (2 разъёма 4 pin) с ddr3 памятью 8+8+16+8 гб. С частотой 1866 mhz.
Кулер для процессора ID-Cooling SE-214L-SNOW V2 (с очень шумным вентилятором) + термопаста MX4
Видеокарта Palit GeForce GTX 1080 GameRock Premium Edition
Блок питания chieftec proton 600w.

Раньше комп использовался для офисных задач (автокад, браузер, word), была тишина и в стоковой конфигурации корпуса.
Устраивала данная конфигурация пока я не купил Palit GTX1080 Gamerock и не начал играть , до этого была затычка hd 5770 и она была исключительно для вывода изображения.

С приобретением данной сборки, начал редко играть. Температура со штатными вентиляторами была горячая (в fullFD на ultra с выкл.синх.) до 76 градусов в играх.
Вентиляторы скорее просто крутились, чем создавали воздушный поток. (Скинул их на авито за 500 руб).
Наткнулся на эту тему в интернете, и началась моя погоня за тишиной .
Спасибо всем кто делится своими наработками и комментариями в теме, помогли к этому придти .

Что было сделано:
1) На выдув купил be quiet! Silent Wings 3 120mm PWM BL066, и варварским способом была удалена защитная решетка с корпуса на выдуве, да бы убрать шум от удара выходящего воздуха от BL066. Стало тихо и он с этого момента самое тихое звено в системе охлаждения

2) Заменен штатный вентилятор на башне ID-Cooling SE-214L-SNOW V2, на Вентилятор be quiet! PURE WINGS 2 BL039. Штатный вент. был самый шумный в системе охлаждения, несмотря на попытку отрегулировать обороты на комфортный уровень оборотов.

3) BL066 и BL039 были соединены в одну линию и подключены к PWM разъёму CPU-Fan.

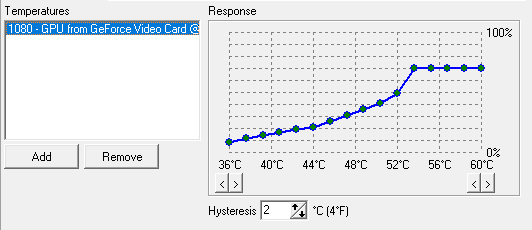

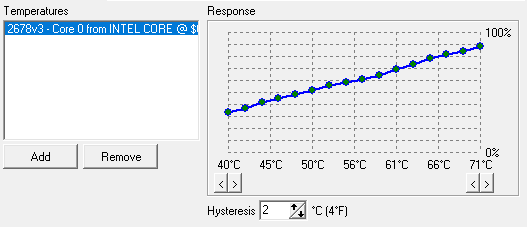

В Speedfan минимальная скорость задана 50% и максимальная 90% в зависимости от температуры на видеокарты.

4) Следующим шумным звеном в СО оказался БП chieftec proton 600w, а именно в нагрузках (играх) вентилятор шумел больше всех. Купил ARCTIC P12 PWM, т.к. у него минимальный номинальный ток для запуска вентилятора от 2-pin разъёма в БП самый низкий. К нему же и купил переходник Generic Aдаптер для вентилятора БП с 3-pin на 2-pin, но при разборе БП обнаружил 2-pin разъем с другим ключом. Колхозить с проводами не стал, а использовал вентилятор Arctic F12 PWM PST Value pack с 4-pin разъемом. Подключил его к линии корпусных вентиляторов, установленных на вдув Arctic F12 pwm и подключенных к одному 4-pin разъёму на материнской плате. В Speedfan минимальная скорость задана 40% (719 об/мин) и максимальная 50% (885 об/мин).

Чтобы сделать максимальную тишину и исключить шум воздуха от защитной решетки на БП и корпусе, было решение их тоже удалить, оставив защитную пылевую сетку.

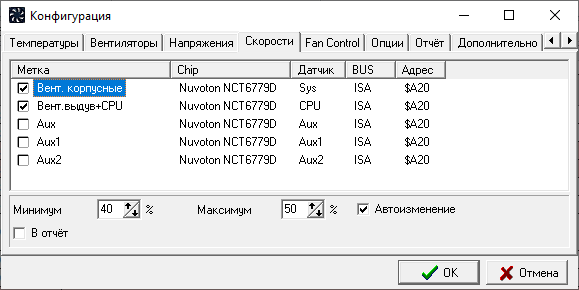

5) Штатные корпусные передние вентиляторы тоже пошли под замену на Arctic F12 PWM PST Value pack, В Speedfan минимальная скорость задана 40% (719 об/мин) и максимальная 50% (885 об/мин) в зависимости от температуры видеокарты.

6) Видеокарта Palit GTX1080 Gamerock Premium была подвергнута undervolting, а именно понижение напряжению до 0,950 mv и частоты 1938 mhz через MSI Afterburner, и выставлением кривой для вентиляторов

В итоге получилась вот такая схема охлаждения


Начнем проводить тесты в «Heaven Benchmark версии 4.0» после проведенных работ над системой охлаждения. Тесты были длиной в 30 мин, при комнатной постоянной температуре 26,5-27*С.

Самая горячая в корпусе видеокарта, она и нагревает воздух больше всего.

Тесты с открытой боковой стенкой
1. Стоковые настройки без undervolting + Benchmark после 30 мин работы. Видеокарта 65*С max, 64*С средняя , Процессор самое горячее ядро 57*С кратковременное, 55 *С среднее значение после стабилизации нагрузки. 320 ват из розетки.

2. undervolting напряжению до 0,950 mv и частоты 1938 mhz + Benchmark после 30 мин работы. Видеокарта 62*С max, 59*С средняя , Процессор самое горячее ядро 59*С кратковременное, 53 *С среднее значение после стабилизации нагрузки. 280 ват из розетки.


Тесты с закрытой боковой стенкой
1. Стоковые настройки без undervolting + Benchmark после 30 мин работы. Видеокарта 68*С max, 67*С средняя , Процессор самое горячее ядро 68*С кратковременное, 61 *С среднее значение после стабилизации нагрузки

2. undervolting напряжению до 0,950 mv и частоты 1938 mhz + Benchmark после 30 мин работы. Видеокарта 63*С max, 62*С средняя , Процессор самое горячее ядро 60*С кратковременное, 56 *С среднее значение после стабилизации нагрузки


Промежуточные итоги:
В закрытом корпусе без undervolting, видеокарта нагревалась до 67*С.
Открытая крышка корпуса дает нам 64*С у видеокарты.
С Undervolting Palit GTX1080 до 0,950 mv и частоты 1938 mhz температура у видеокарты снизилась до 59*С или на -8 градусов.
Стоит учитывать, что в Heaven Benchmark процессор простаивает (2-5%) и не нагревает температуру в корпусе дополнительно. В Метро исход без Undervolting температура была 72 градуса.


За идеальную величину взял результат теста с открытой боковой стенкой + undervolting напряжению до 0,950 mv и частоты 1938 mhz.
Далее решил воспользоваться советом за основу вариант «"GPU 4"» вот с этого поста https://forums.overclockers.ru/viewtopic.php?p=16953217#p16953217
Доработка корпуса


После доработки корпуса, тест с открытой крышкой прикладывать не стал, а вот прогнать тест с закрытой крышкой и undervolting напряжению до 0,950 mv и частоты 1938 mhz, было мне больше всего интересно!


Что мы получили?
Значения t в тесте в ЗАКРЫТОМ корпусе с undervolting,
по сравнению с ЗАКРЫТЫМ корпусом со старой схемой охлаждения без undervolting:
Видеокарта греется теперь до 60*С, с редкой нагрузкой до 62*С, а было 72*С в закрытом корпусе в играх.



комфортный уровень шума , а именно:
корпусные вентиляторы (min 40% (719 об/мин) и max 50% (885 об/мин)
вентилятор на выдув + процессорный вентилятор 1250 об/мин (min скорость задана 50%( 885 об/мин) и max 90% (1350 об/мин))
видеокарта 1250 об/мин или max 50%

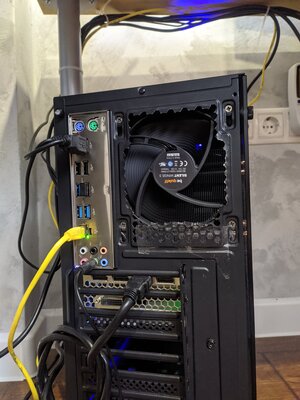

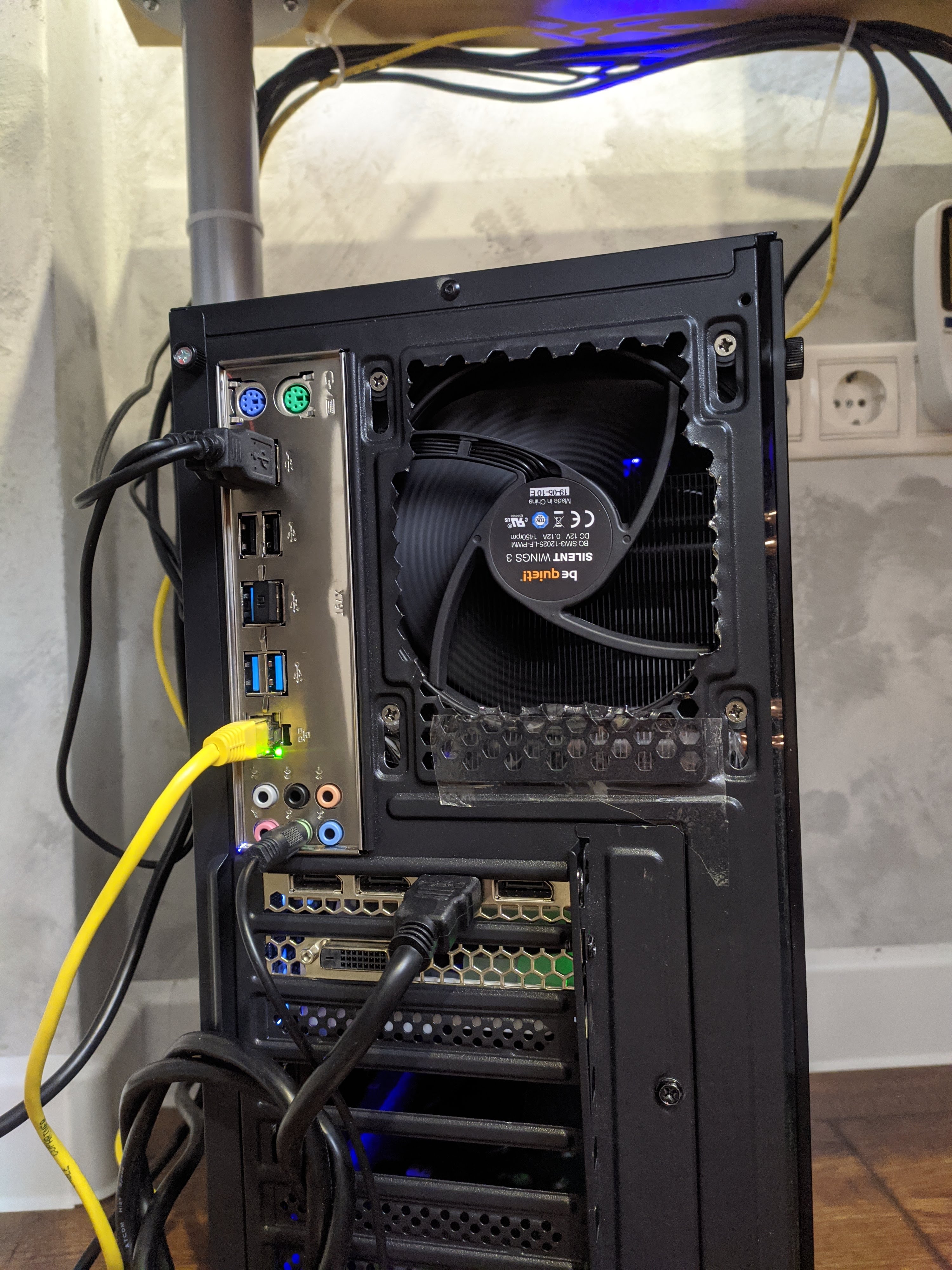

фото корпуса

hiro-21

Спасибо за столь детальные подробности. Читать не стал, плавится мозг.
Излагай мысль в 2 словах, максимум в 3, тогда такой тупой как я поймёт.

все хорошо. 2 слова.

Будет нужна помощь по потокам - за мной не заржавеет, обращайся.

Оптимизированные схемы охлаждения для стандартных корпусов

Схемы с отрицательным давлением (лучше для GPU, больше пыли):
Схемы с положительным давлением (лучше для CPU, меньше пыли):


to hiro-21
Можете ли Вы сделать все в точности по схеме "GPU 4", а потом "CPU 4 (2+2)", учитывая Ваши индивидуальные особенности? Сравнить результаты и написать, что получается. Сейчас у Вас имеются отличия.

у меня сейчас и так настроено по схеме "GPU 4". в чем отличие не вижу?)

не получается так поставить спереди вентиляторы, ибо физические есть перемычки в передней части корпуса.

Смотрю на Вашу картинку. По ней у меня такие вопросы, т.к. трудно понять:
1) Вентилятор в слоте R почему-то кажется расположенным ближе к крыше;
2) Закрыт ли слот U2;
3) Закрыт ли слот F3;
4) Не вся перфорация над GPU закрыта;
5) Передние вентили, так понимаю, у Вас имеют только фиксированные места и не перемещаются;
6) Какие в итоге обороты у вентилей в слоте R, слоте U1 и слотах F1 и F2?

да
да, скотчем снизу подкрышкой
да, скотчем перед корпусом.
да, жестко.


прям под выдувом имеете в виду?

обведите область.


я писал уже же:
корпусные вентиляторы (min 40% (719 об/мин) - в простое и max 50% (885 об/мин) в нагрузке (когда ВК больше 50 градусов)
вентилятор на выдув + процессорный вентилятор 1250 об/мин (min скорость задана 50%( 885 об/мин) и max 90% (1350 об/мин)) - от нагрузки на проц зависит кривая
