FAQ

По вопросам не касающихся конкретно подбора и реализации замены вентилятора в БП обращайтесь в как уменьшить шум (обороты вентилятора) в БП.

Каким образом происходит регулировка оборотов вентилятора?
Распиновка разъёма вентилятора:
[*]Двухпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
[*]Трёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
3 — датчик оборотов(желтый)
[*]Четырёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(желтый)
3 — датчик оборотов(зелёный)
4 — управление оборотами(синий)[/list]
Расцветка проводов может быть другая.
Учтите, что распиновка разъёма вентилятора БП может быть иной, пример: Antec TP-750 и Thermaltake Toughpower DPS 850W.[/spoiler]Критерии подбора.
Вентилятор должен:

• соответствовать типоразмеру уже установленного;
• иметь низкое стартовое напряжение(при регулировке оборотов вентилятора БП по пит. напряжению) либо быть с PWM управлением(в случае PWM регулировки оборотов вентилятора БП);
• обладать выносливым подшипником.

Возникающие сложности при замене:

• Разъём нового вентилятора 3-pin или 4-pin, а у старого 2-pin(фото разъёма).

• Строение разъёма не подходит для вышеназванного способа либо у вентилятора БП нет разъёма, т.е. провода питания припаяны непосредственно к плате.
  Отрежьте провода от вентилятора в БП и скруткой/пайкой соедините соответственно с распиновкой проводов от платы с проводами нового вентилятора. Не забудьте изолировать каждый провод изолентой/термоусадкой.
• Штатный вентилятор заявлен 135 мм, 139 мм либо 140 мм, но новый вентилятор 140 мм не подходит по крепежным отверстиям.
  Можно нивелировать разницу используя силиконовые "гвозди".

Важно:

• Ни в коем случае не закоротите контакты разъёма питания вентилятора на плате. Это может привести к выходу из строя регулировки оборотов.

Дополнительные возможности:

• После замены вентилятора в БП можно вывести тахосигнал на мат. плату, тем самым задействовать отображение оборотов.
• Так же можно вывести и PWM сигнал, что позволит корректировать обороты(на свой страх и риск).

kolyan1980-08-11 ну процыки, материнки и видеокарты так заметно подешевели

Fisher$$$ Но не так же завышать цену. Разница более чем в три раза - это жесть.

Как вариант с Озона заказать. Самый дешевый р12 стоит 660р, доставка только долгая (до меня 26 окт, с Москвы)

Не нравится мне звук работы вентилятора в бп Chieftec Task TPS-600S. В простое рык какой-то от него. пробовал вентиль останавливать, рык рокот этот пропадает. хочу заменить и поставить на 1200 оборотов, исходно думаю там 1800 стоит. бп вряд ли когда нибудь свои 600 ватт будет отдавать, может примерно 400 максимум если видеокарту простенькую куплю и то сомневаюсь. Тоесть цель уменьшить шум в простое. Прокатит такая замена? сейчас вентиль в простое гонит холодный воздух, и сильно так, рука чувствует.

Да. Арктик р12/14 (в зависимости от родного) удовлетворит ваши потребности.

дааааа, ценник не гуманный стал.........
порывшись, нашол пак из 5шт. Р14. обошлись по 300руров за шт.
б\у правда, но почти как новые...........

Купил арктик F12 1350 оборотистый и арктик F12 Silent на 800 оборотов (реально 930 оказалось при 12 вольтах) P12 не оказалось в подручном магазине.
Сначала поставил сайлент, вышло, что в простое он дует всего на 350 оборотах, хоть воздух выходил и холодный при этом, но что-то грелось внутри, чувствовалось тепло. Но тишина конечно полная.
Поставил 1350 оборотистый, получил 720 оборотов в простое. Это тоже практически не слышно, с метра уже не понятно работает комп или нет. Родной вентиль крутился в простое на 900стах оборотах, но шум не от лопастей кажется, а двигатель урчал, причем я его слышал метров за пять.
Повышения оборотов у меня получить не удается, максимальное потребление от розетки 250 ватт и видимо этого недостаточно.
Вобщем меня все теперь устраивает.

Сайленты вообще не стоит брать, только в корпус.

Значит алгоритм на подразумевает роста оборотов и температура в нормальной зоне.

Если верить обзорам, рост оборотов с 70 процентов нагрузки, тоесть с 420 ватт, а у меня всего 250 под линпаком, видяха встройка. Может куплю какой интел арк простенький для интереса, а пока вот так.

Прикупил я арктик п12
Киньте ссылочку на нормальный гайд, как там из 3 пин сделать 2 пин

Сориентируй штекер на кулере так же как на картинке. Самый правый контакт - таходатчик, вот без него и будет 2 pin. Если у оригинального кулера есть штекер и разъем, то можно откусить 3 pin и припаять (или скрутить) 2-pin штекер от старого кулера. Если штекера нет и старый кулер запаивается на плату, ну тогда новый тоже запаять, либо на плату, либо к откусанным проводкам старого кулера (можно так же просто скрутить).

Что то сложно для меня) А просто не получится в 2 пин воткнуть 3 пин? Типа вот так:

Нет, у блоков питания там если разъемчик есть то он совсем другой. 3 пина не влезут. Это работает в случае 3-pin и 4-pin PWM. А тут нет. Если только не сделать переходник.


Вот такой штекер двухпиновый, ну и ответная часть на плате соответствующая.
Сложного тут ничего нет, ориентируем штекер 3-pin как на картинке, отмечаем на черных проводах арктика где + а где - (белым маркером например), отрезаем провода, зачищаем и скручиваем нужные. Со стороны блока питания они наверняка маркированы по цвету, плюс - красный, а минус - черный. Если и со стороны БП провода отдного цвета без маркировки, то либо так же ориентируемся по старому штекеру, ну а если нет штекера и провода уходят в плату то только срезать и на включенном БП тестером замерить, он поажет где плюс (в случае неправильного подключения + к минусу отобразит отрицательное напряжение).

miro1674n да то что там 2 проводка скрутить это понятно, я боюсь что припаять штекер от старого кулера не смогу. Ни разу ничего не припаивал)

https://www.youtube.com/watch?v=Gcz-RIYEI1o&t=76s
Вот тут с 5 минуты, можно вот так же?

и не надо............ тк большинство комп. проводов тяжело спаять, особенно на питании.
лучше на скрутке.
а еще лучше разбери и смотри по месту как удобнее-лучше соединить, а уж потом режь-крути.........

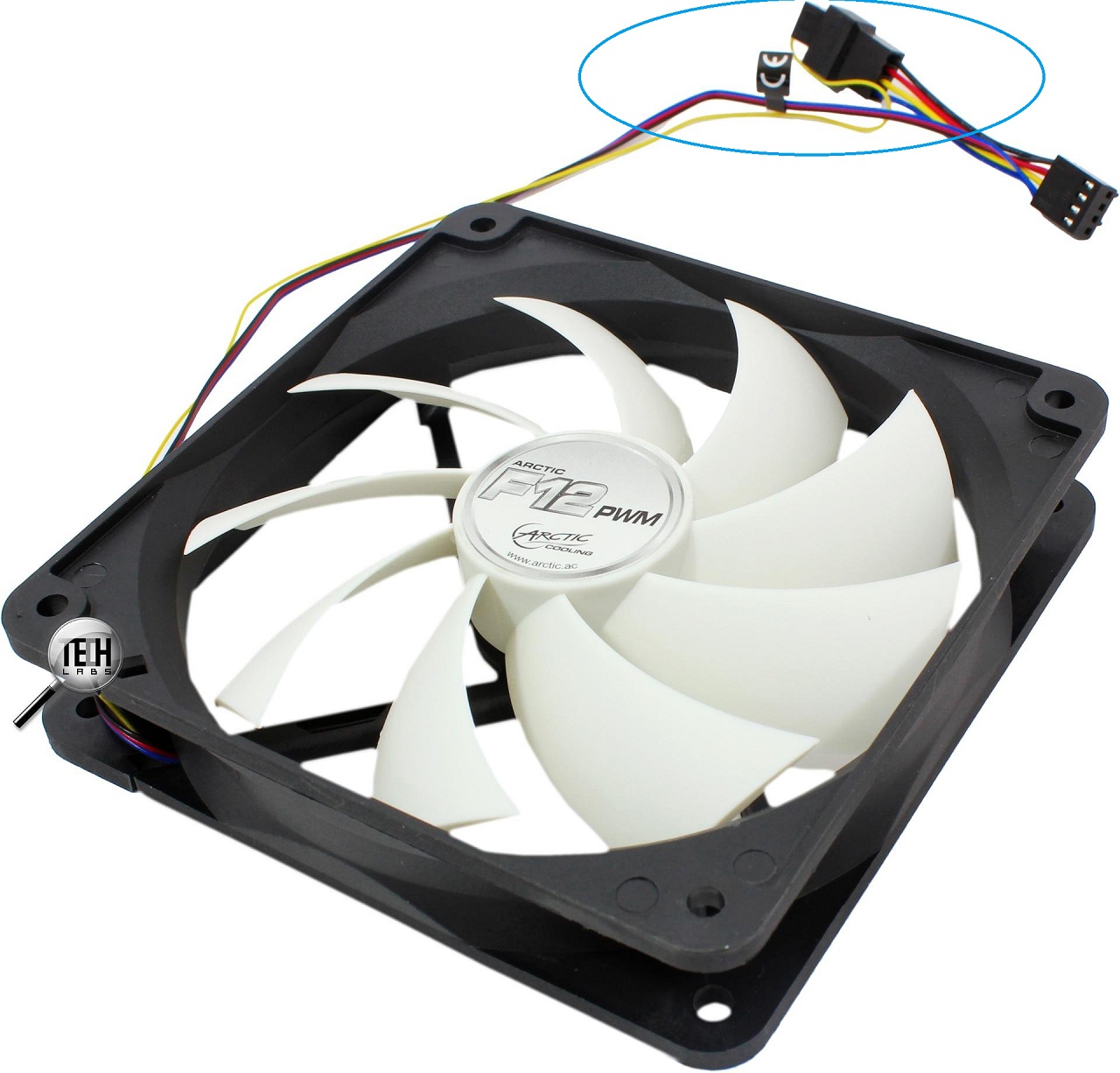

да вентиляторные какие трудности? я отрезал разъем 4pin (маму) от старого AC F12 PWM отрезал "родной" вентилятор, и без каких либо трудностей спаял проводки, в 4pin любой вентилятор подключай, хоть 4, хоть 3, хоть 2pin, мало ли, вдруг купленный на замену не будет стартовать, или окажется недостаточно для охлаждения БП. просто переткнул и всё. ничего больше отрезать, паять не нужно.

Это кстати хороший вариант. Я тоже так делал давно на FSP 400PNF Правда я к двум родным проводам допаял 3pin разъем снятый с платы. Но суть та же.

купи на али или барахолке переходник, мне было лениво так паять, да и товарный вид вентилятора не теряется

все таки спаянные провода и под термоусадку лучше !я только одно опасался(юсь), разъем, контакт может нарушится, окислиться или просто "ослабнуть" вентилятор не стартует, или будет останавливаться периодически. а проконтролить никак.. нужно было контакт датчика оборотов на pin в материнке вывести. поленился, да и все 4-e разъема на материнке уже заняты. разъем замотнул изолентой в 2-3 слоя. термоклея или силиконового герметика не оказалось на тот момент..
