FAQ

По вопросам не касающихся конкретно подбора и реализации замены вентилятора в БП обращайтесь в как уменьшить шум (обороты вентилятора) в БП.

Каким образом происходит регулировка оборотов вентилятора?
Распиновка разъёма вентилятора:
[*]Двухпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
[*]Трёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
3 — датчик оборотов(желтый)
[*]Четырёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(желтый)
3 — датчик оборотов(зелёный)
4 — управление оборотами(синий)[/list]
Расцветка проводов может быть другая.
Учтите, что распиновка разъёма вентилятора БП может быть иной, пример: Antec TP-750 и Thermaltake Toughpower DPS 850W.[/spoiler]Критерии подбора.
Вентилятор должен:

• соответствовать типоразмеру уже установленного;
• иметь низкое стартовое напряжение(при регулировке оборотов вентилятора БП по пит. напряжению) либо быть с PWM управлением(в случае PWM регулировки оборотов вентилятора БП);
• обладать выносливым подшипником.

Возникающие сложности при замене:

• Разъём нового вентилятора 3-pin или 4-pin, а у старого 2-pin(фото разъёма).

• Строение разъёма не подходит для вышеназванного способа либо у вентилятора БП нет разъёма, т.е. провода питания припаяны непосредственно к плате.
  Отрежьте провода от вентилятора в БП и скруткой/пайкой соедините соответственно с распиновкой проводов от платы с проводами нового вентилятора. Не забудьте изолировать каждый провод изолентой/термоусадкой.
• Штатный вентилятор заявлен 135 мм, 139 мм либо 140 мм, но новый вентилятор 140 мм не подходит по крепежным отверстиям.
  Можно нивелировать разницу используя силиконовые "гвозди".

Важно:

• Ни в коем случае не закоротите контакты разъёма питания вентилятора на плате. Это может привести к выходу из строя регулировки оборотов.

Дополнительные возможности:

• После замены вентилятора в БП можно вывести тахосигнал на мат. плату, тем самым задействовать отображение оборотов.
• Так же можно вывести и PWM сигнал, что позволит корректировать обороты(на свой страх и риск).

Решил в результате достать старый блок где я уже менял вентик, там стоит ща P12, первый раз его после замены вентилятора поставил, ну и результате все равно свистит он, не буду Р14 тогда ставить. Теперь что единственное что остается это узнать стартовое напряжение в урале и подобрать уже по нему потише вентик?

Добавлено спустя 2 часа 38 минут 8 секунд:
почитал обзор на мой урал там на фото видно что вентик там стоит TT-1425b (он же Yate Loon d14bh-12 ) стартовое кто-то измерял было 4.3. Какой тогда вентилятор потише посоветуете на замену, ну и чтоб производительность не подкачала?

Добавлено спустя 11 минут 44 секунды:
нашел на авито Noiseblocker BlackSilentPro PK-2, 4 в стартовое но он правда 1200 обротов, это не мало? или можно брать вентики с 4.2-4.3 стартовым и не парится?
типа Be quiet! Silent Wings 3 140mm high-speed и NF-P14s redux-1500, что из этого потише будет и подойдет ли вообще со стартовым 4-4.3 для меня?

trofey Скорее всего не хватит стартового, лучше чуть с запасом брать. Пробовал я ставить Noiseblocker, правда другую модель, Bionic eLoop B12-3, так вот в одном из блоков никак не мог раскрутиться, только дёргался.

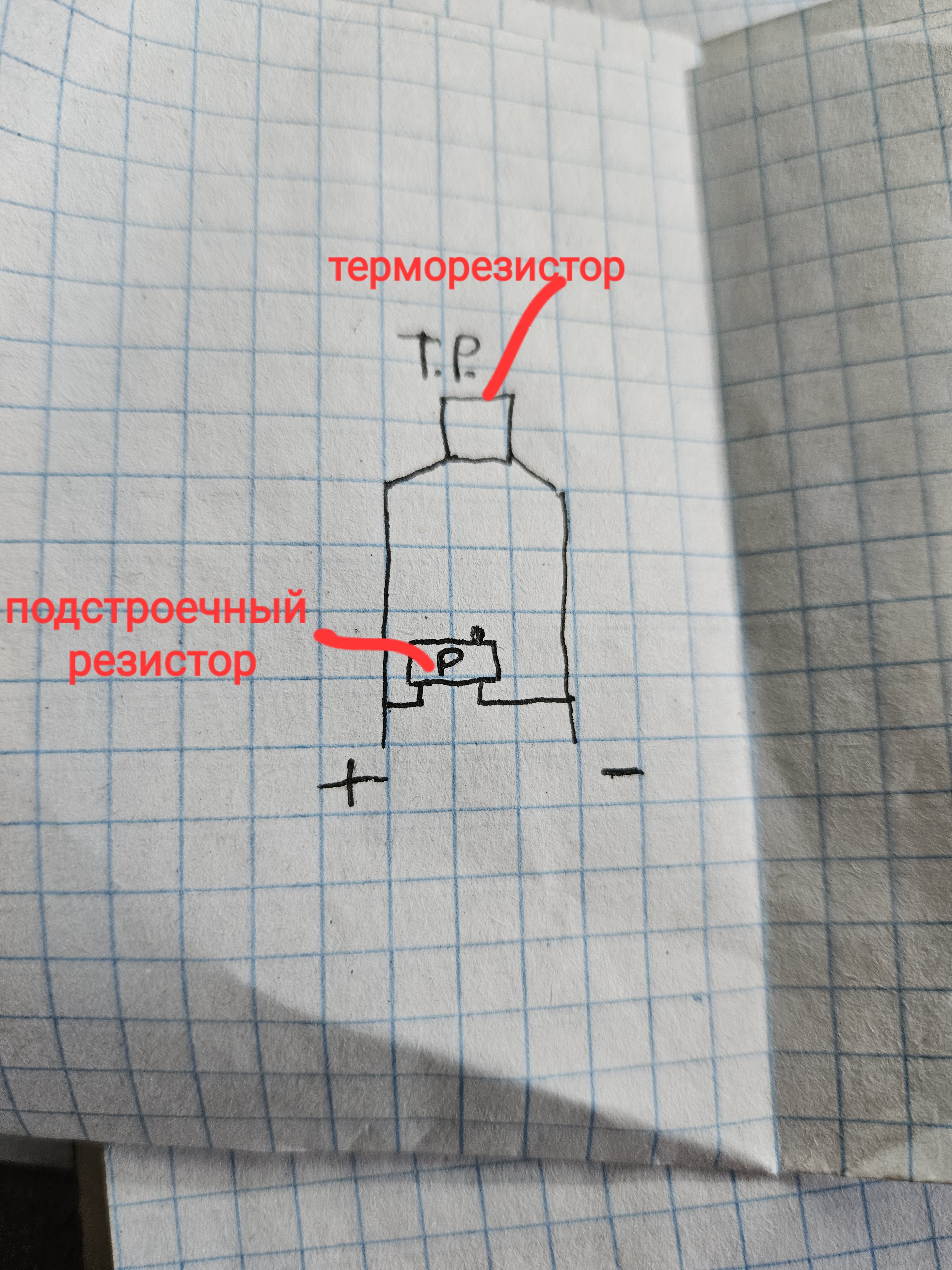

Хочу сделать стартовое на вентиляторе выше чем 3.9в как описано тут Замена вентилятора в БП (FAQ на 1-й странице) #13885751 для NF-P14R Redux-1500 PWM но не совсем понял схему подключения, нарисовал как я это вижу, правильно или нет?

kolyan1980-08-11 я читал отзывы с моим вентиком noiceblacker ставят и норм все, а 1200 оборотов хватит?

1200 об это его максимальная частота?
тут надо учитывать, что если обороты переменные, то в небольшой нагрузке обороты будут слишком низкие

да


я не знаю, вентик Noiseblocker BlackSilentPro PK-2

в идеале взять что-то на 1600-1800об, чтоб на низкой нагрузке было чуть больше оборотов

те что 1600-1800 у них стартовое напряжение 4-4.3, а у моего кто-то мерял 4.3 боюсь эти оборотистые не заведутся, а у нойзблокера этого 4 стартовое он точно заработает

trofey Нет прямой зависимости стартового напряжения и максимальных оборотов.

kolyan1980-08-11 я просто не находил в теме чтобы были кулера и у которых оборотов много и стартовое напряжение не больше 4, кроме noizeblocker'a pk-3 но я его найти нигде не могу, поэтому и пишу что или pk-2 где 1200 оборотов или ноктюа и биквет с 1500-1700 но стартовым уже 4-4.3

trofey ты бы лучше рассматривал вентиляторы по типу крыльчатки. А для старта имеет значение ток работы, указанный в паспорте.

так что мне в результате делать то, пробовать искать noiceblocker на 1700 (но на авито нет...только 1200)? или попробовать ноктюа и биквает которые 4.3в? а что может быть если напряжение будет слишком у них большим, он просто не заведется или как?

trofey Искать другие варианты.

Потребовалось тут заменить старенький YaLn D14BH-12 140мм из thermaltake tr2. Но вот на какой я так и не понял. Что бы без танцев с бубнов, просто 12pin. Попробовал погуглить на али, но там какой-то мутный вариант попался. Те же ADDA идут 120мм.

хотя нашел тут пишут что "До max оборотов PK-2 (1110) PK-2 и PK-3 равны", может и не нужно искать этот мифический PK-3?

trofey А я нашёл PK-3 на Авито.https://www.avito.ru/moskva/tovary_dlya_kompyutera/noiseblocker_blacksilentpro_pk-3_3515147068?utm_campaign=native&utm_medium=item_page_android&utm_source=soc_sharing

правильно.только по сопротивлению подобрать.
терморезисторы могут быть разных номиналов. попробуйте подстроечный так же до 5кОм.

kolyan1980-08-11 да, мне тоже выскочило в уведомлениях. даже новый, уже покупаю )

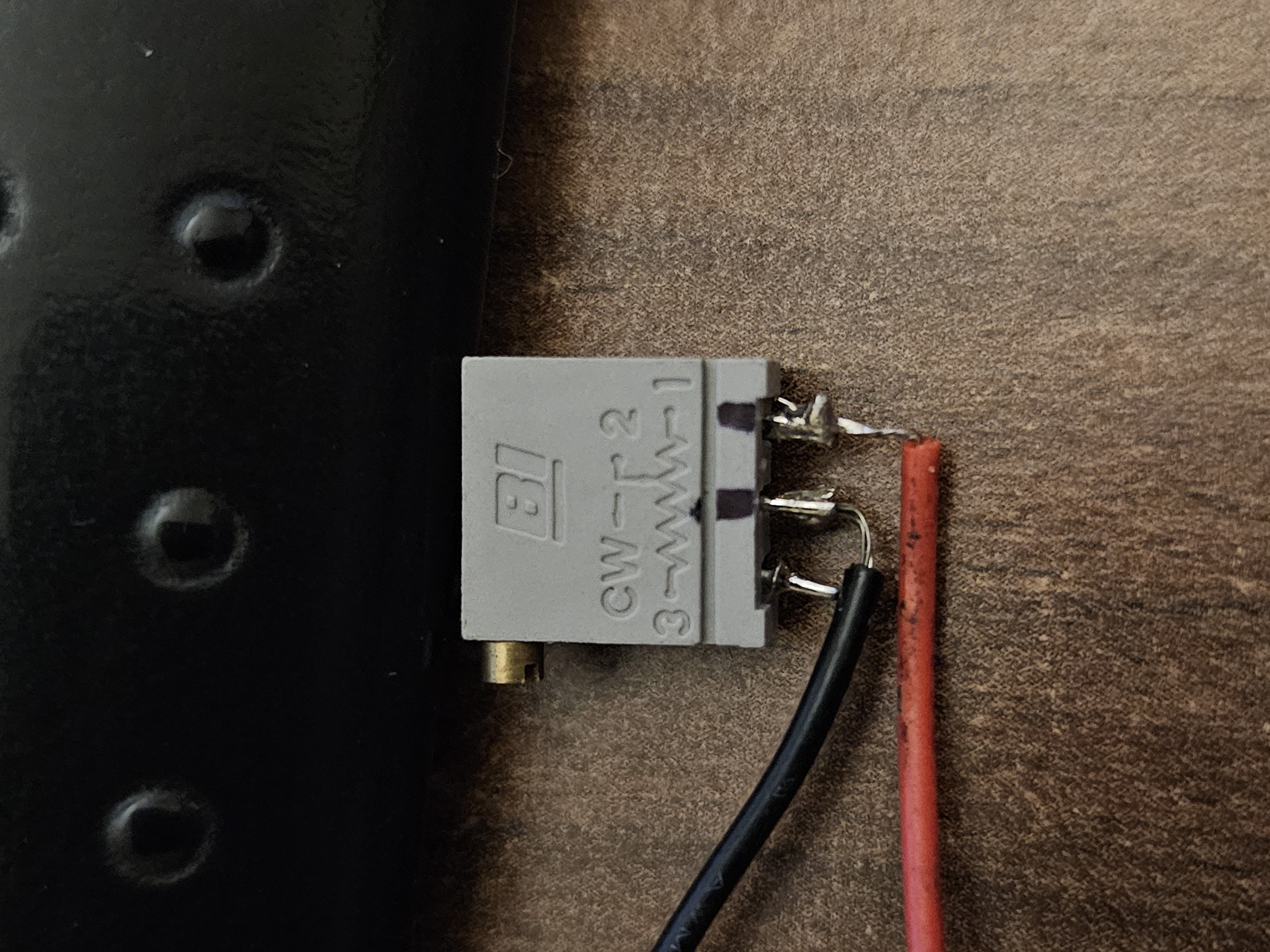

У меня как раз есть от 0.5 до 5 кОм с Американского усилка Adcom

Яков
Попробовал вчера фигня какая то, если ПК выключен то на разьёме кулера стоит 5в а когда включаешь вроде напряжение можно выставить то что нужно но оно само по себе потихоньку растёт сразу при старте ПК без нагрузки.
Проблема в том что с выключенным ПК есть напряжение на разъёме.
А имеет ли значение полярность подключения переменника к терморезитору?
