  SHTIFT
Прилепленное (важное) сообщение

Junior
Статус: Не в сети
Регистрация: 13.06.2011
Откуда: Ростов-на-Дону
FAQ

По вопросам не касающихся конкретно подбора и реализации замены вентилятора в БП обращайтесь в как уменьшить шум (обороты вентилятора) в БП.

Каким образом происходит регулировка оборотов вентилятора?
Описание
Регулировка оборотов вентиляторов у большинства БП происходит по двухпроводному подключению путём изменения питающего напряжения по второму(обычно красному) проводу.
Реже встречается у БП управление по четырехпроводному подключению путём широтно-импульсной модуляции(PWM).
Так же встречаются иные вариации управления:
Например, у БП от Enermax, в частности Enermax Galaxy DXX 850W, осуществлено управление по трёхпроводному подключению с фиксацией оборотов по третьему проводу. В этом случае при оборотах менее 800 БП сигнализирует о неисправности.
В случае Enermax MODU87+ 800W по второму проводу подаётся постоянное питание на контроллер, а по третьему проводу идёт питание самого двигателя в диапазоне от 3 до 12 вольт.
Нижняя грань напряжения может быть менее 6 вольт.
Распиновка разъёма вентилятора:
[*]Двухпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
[*]Трёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
3 — датчик оборотов(желтый)
[*]Четырёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(желтый)
3 — датчик оборотов(зелёный)
4 — управление оборотами(синий)[/list]
Расцветка проводов может быть другая.
Учтите, что распиновка разъёма вентилятора БП может быть иной, пример: Antec TP-750 и Thermaltake Toughpower DPS 850W.[/spoiler]Критерии подбора.
Вентилятор должен:
  • соответствовать типоразмеру уже установленного;
  • иметь низкое стартовое напряжение(при регулировке оборотов вентилятора БП по пит. напряжению) либо быть с PWM управлением(в случае PWM регулировки оборотов вентилятора БП);
  • обладать выносливым подшипником.
Возникающие сложности при замене:
  • Разъём нового вентилятора 3-pin или 4-pin, а у старого 2-pin(фото разъёма).
Можно переставить разъём вентилятора таким образом:
Необходимо вынуть контакты из разъёма. Для этого нужно вдавить защелку(1) и потянут за провод(2):
После вернуть защелку в исходное положение:

И вставить провода в необходимый разъём(снятый со штатного вентилятора):
  • Строение разъёма не подходит для вышеназванного способа либо у вентилятора БП нет разъёма, т.е. провода питания припаяны непосредственно к плате.
    Отрежьте провода от вентилятора в БП и скруткой/пайкой соедините соответственно с распиновкой проводов от платы с проводами нового вентилятора. Не забудьте изолировать каждый провод изолентой/термоусадкой.
  • Штатный вентилятор заявлен 135 мм, 139 мм либо 140 мм, но новый вентилятор 140 мм не подходит по крепежным отверстиям.
    Можно нивелировать разницу используя силиконовые "гвозди".
Важно:
  • Ни в коем случае не закоротите контакты разъёма питания вентилятора на плате. Это может привести к выходу из строя регулировки оборотов.
Дополнительные возможности:
  • После замены вентилятора в БП можно вывести тахосигнал на мат. плату, тем самым задействовать отображение оборотов.
  • Так же можно вывести и PWM сигнал, что позволит корректировать обороты(на свой страх и риск).
Вентиляторы пригодные для использования в БП:
120 мм:
  • Scythe Kama Flow 2
    Стартовое напряжение 4.6V для SP1225FDB12L, 3V для SP1225FDB12M, 2.8 V для SP1225FDB12H(сведения от Jordan).
  • Zalman ZM-3 FBD
    Стартовое напряжение 3.7V(сведения от Jordan).
  • NOISEBLOCKER BlackSilentPRO
    Стартовое напряжение 3.9V - PL-2, 4.1V - PL-1(сведения от Jordan).
  • Nanoxia FX EVO 120
    Стартовое напряжение 3.7V - IFC 1600, 3.5 - IFC 1300, 5V - IFC 1000(сведения от Jordan).
140 мм.
Вентиляторы 140 мм имеющие доп. крепления как у 135 мм:
Оригинальный пост за 13.06.2011 21:35:
Вопрос вот в чём после где то полутора лет эксплуатации самым шумным местом в системе стал БП : Thermaltake TRX-650MPC. Стоит там вентилятор 140-ка разборка и смазка желаемых результатов не дала. Думаю заменить на что то типа : Этого. Питание вентилятора на бп осуществляется ч/з 2 pin разъём!!!! Какие провода из 3 pin надо задействовать при замене вентилятора??? Подскажите пожалуйста!!!


Последний раз редактировалось Egor008 18.10.2014 23:27, всего редактировалось 23 раз(а).

Реклама

Партнер
  Mikanoshi

Member
Статус: Не в сети
Регистрация: 24.10.2010

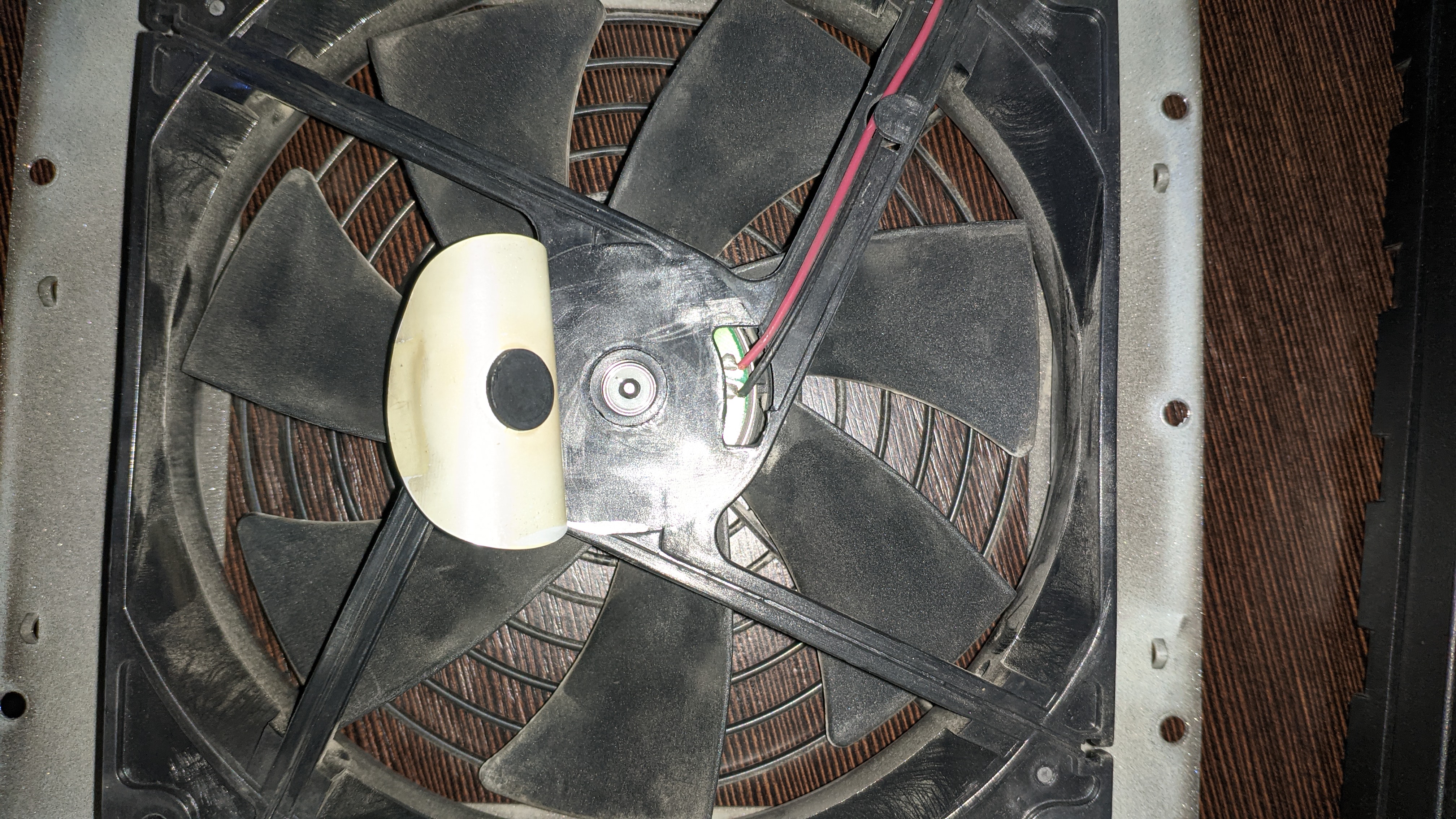

Фото: 1
Saturnus писал(а):
подшипники там могут быть закрытые, и не все из закрытых разборные

хз какие это, короче разбирать не собираюсь)


Вложения:
PXL_20241215_110941632_Stripped.jpg [ 3.47 МБ | Просмотров: 1724 ]

_________________
i7 6700K 4.6GHz ⁖ Palit GTX 1080 JetStream @ GRP BIOS 2050/11200 ⁖ Полная конфа: https://sysprofile.ru/p/1/Mikanoshi
  kolyan1980-08-11

Member
Статус: Не в сети
Регистрация: 17.07.2011
Откуда: Нижний Новгород
Фото: 169
Mikanoshi Это шариковый. Смазка не поможет. Смазка помогает только втулкам.

_________________
i5 11400/MSI-Z490GP/4*8GB@3GHz/AsusTurboRTX4070/Samsung830(256GB)/M9PeGN(512GB)/6TB+6TB+6TBhdd/HAF932/RM650x(CP-9020091)/SonyKDL-42W705B/Win10insider

  Mikanoshi

Member
Статус: Не в сети
Регистрация: 24.10.2010
Фото: 1
А 3-4 пин же не влезет в 2 пин без переделки?

_________________
i7 6700K 4.6GHz ⁖ Palit GTX 1080 JetStream @ GRP BIOS 2050/11200 ⁖ Полная конфа: https://sysprofile.ru/p/1/Mikanoshi

  dns

Member
Статус: Не в сети
Регистрация: 09.02.2014
Фото: 0
Mikanoshi писал(а):
А 3-4 пин же не влезет в 2 пин без переделки?


не влезет, от старого можно провод перепаять или переходник искать
  Mikanoshi

Member
Статус: Не в сети
Регистрация: 24.10.2010
Фото: 1
Все эти D14BH-12 в продаже написано на подшипниках скольжения, подделки какие-то)
Наверно лучше через переходник поставить нормальный вентиль, осталось найти с хорошим потоком и низким стартовым напряжением.
Arctic P14 слабоват, да и он 27мм в толщину, а родной 25мм.

_________________
i7 6700K 4.6GHz ⁖ Palit GTX 1080 JetStream @ GRP BIOS 2050/11200 ⁖ Полная конфа: https://sysprofile.ru/p/1/Mikanoshi

  wwr222

Member
Статус: Не в сети
Регистрация: 17.07.2014
Фото: 0
Mikanoshi писал(а):
осталось найти с хорошим потоком и низким стартовым напряжением.

С хорошим потоком будут шумными. Одно из самых низких стартовых напряжений - у Р14. Если ты считаешь, что Р14 слабоват, то купи Ф14. Но стартовое там выше. И он более шумный (и производительный)

_________________
قلب العقرب

  Mikanoshi

Member
Статус: Не в сети
Регистрация: 24.10.2010
Фото: 1
У меня есть BlackSilentPRO PK-3, стартовое 4.5, попробую его поставить. Он шумный, но родной уже скрипит и воет шо ппц, так что хуже не будет))
Ни в одном магазине с быстрой доставкой этого старья переходника с 3 на 2 пина нет, только на алике заказывать) Проще провода скрутить короче.

_________________
i7 6700K 4.6GHz ⁖ Palit GTX 1080 JetStream @ GRP BIOS 2050/11200 ⁖ Полная конфа: https://sysprofile.ru/p/1/Mikanoshi

  dns

Member
Статус: Не в сети
Регистрация: 09.02.2014
Фото: 0
Mikanoshi писал(а):
У меня есть BlackSilentPRO PK-3, стартовое 4.5, попробую его поставить. Он шумный, но родной уже скрипит и воет шо ппц, так что хуже не будет))


стоит такой же ~10 лет в бп старого компа, его вообще считай не слышно, 27 дБ при 1700 оборотах, на полную он вряд ли будет работать
  Mikanoshi

Member
Статус: Не в сети
Регистрация: 24.10.2010
Фото: 1
dns писал(а):
его вообще считай не слышно, 27 дБ при 1700 оборотах, на полную он вряд ли будет работать

Нагрузка раза в 3 меньше, чем макс 1200В, так что возможно)
У меня есть реобас 5-12В, дак этот кулер при 5-6 ещё нормально тихо работает, потом начинает шуметь.
Он у меня в корпусе висел годами неподключенный, т.к. я его подключил, послушал шум на 10В+, больше не включал))

_________________
i7 6700K 4.6GHz ⁖ Palit GTX 1080 JetStream @ GRP BIOS 2050/11200 ⁖ Полная конфа: https://sysprofile.ru/p/1/Mikanoshi

  wwr222

Member
Статус: Не в сети
Регистрация: 17.07.2014
Фото: 0
Короче, проверил вентилятор от Термалрайт модели TL-C14C-S ARGB. Стартовое напряжение около 2,6в. Поэтому его версию без подсветки можно рекомендовать, как вариант замены вентиляторов в БП. Но не тихий от 1000 оборотов и выше.

_________________
قلب العقرب

  Sealxo

Member
Статус: Не в сети
Регистрация: 04.08.2011
Откуда: Москва

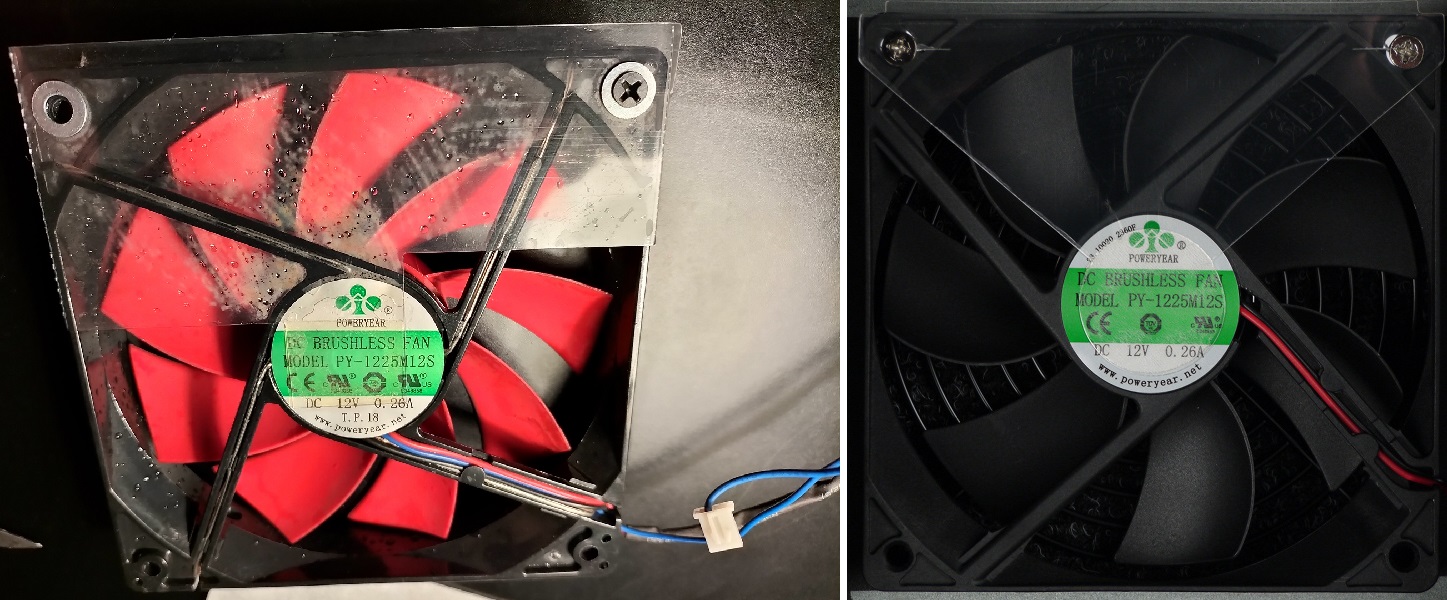

В БП AeroCool HERO-775 стоит вентилятор 120х120 мм с параметрами:
Скорость вращения вентилятора менее 900 об./мин. при нагрузке до 60%, максимальная скорость 1500 об./мин. с интеллектуальным терморегулятором скорости вращения.
Предполагаю, что красный и чёрный провода = питание, а синий = управление. Или синий = подсветка, а управление происходит изменением напряжения питания?
Красный+чёрный = один разъём. Синий провод отдельный разъём. (оригинальный вентель в сравнении на фото)
Если менять, то на какой - в плане проводов\подключения? 2-pin или 3-pin? (с оборотами, потоком, шумом мне ясно!)


Вложения:
Вентилятор БП -2.jpg
Вентилятор БП -2.jpg [ 287.97 КБ | Просмотров: 1586 ]

_________________
Будьте вежливы!
И, Вам аукнется!

Последний раз редактировалось Sealxo 16.12.2024 11:02, всего редактировалось 1 раз.
  kolyan1980-08-11

Member
Статус: Не в сети
Регистрация: 17.07.2011
Откуда: Нижний Новгород
Фото: 169
Sealxo Arctic P12. ACFAN00118A

_________________
i5 11400/MSI-Z490GP/4*8GB@3GHz/AsusTurboRTX4070/Samsung830(256GB)/M9PeGN(512GB)/6TB+6TB+6TBhdd/HAF932/RM650x(CP-9020091)/SonyKDL-42W705B/Win10insider

  wwr222

Member
Статус: Не в сети
Регистрация: 17.07.2014
Фото: 0
Sealxo писал(а):
в плане проводов\подключения?

Я не уверен, что тот синий провод на подсветку...

_________________
قلب العقرب

  Mikanoshi

Member
Статус: Не в сети
Регистрация: 24.10.2010
Фото: 1
Sealxo Первый земля, второй питание (регулирование оборотов напряжением), третий мониторинг оборотов, четвёртый регулирование оборотов PWM (ШИМ, широтно-импульсная модуляция). Подсветка отдельным проводом от этих обычно.

_________________
i7 6700K 4.6GHz ⁖ Palit GTX 1080 JetStream @ GRP BIOS 2050/11200 ⁖ Полная конфа: https://sysprofile.ru/p/1/Mikanoshi

  Sealxo

Member
Статус: Не в сети
Регистрация: 04.08.2011
Откуда: Москва
Mikanoshi писал(а):
Sealxo Первый земля, второй питание (регулирование оборотов напряжением), третий мониторинг оборотов, четвёртый регулирование оборотов PWM (ШИМ, широтно-импульсная модуляция). Подсветка отдельным проводом от этих обычно.


Где он?
Или приводите общеизвестные данные... :lol:

_________________
Будьте вежливы!
И, Вам аукнется!

  Mikanoshi

Member
Статус: Не в сети
Регистрация: 24.10.2010
Фото: 1
Sealxo Я к тому, что 2-3-4 пин коннекторы идут именно так. Любые отдельные могут делать что угодно) Скорее всего подсветка.
#77


Заменил свой D14BH-12 на BlackSilentPRO PK-3, примотав провода к 2-пиновому коннектору)
Пашет нормально, в простое обороты низкие, воздушный поток чуть меньше родного, так что тихо.
Даже тише, чем 3 вентиля на 700 оборотов на радиаторе AIO, так что БП больше не самый шумный в системе.

_________________
i7 6700K 4.6GHz ⁖ Palit GTX 1080 JetStream @ GRP BIOS 2050/11200 ⁖ Полная конфа: https://sysprofile.ru/p/1/Mikanoshi

  kolyan1980-08-11

Member
Статус: Не в сети
Регистрация: 17.07.2011
Откуда: Нижний Новгород
Фото: 169
Mikanoshi писал(а):
Заменил свой D14BH-12 на BlackSilentPRO PK-3

Отлично. Очень полезная информация. Поздравляю.

_________________
i5 11400/MSI-Z490GP/4*8GB@3GHz/AsusTurboRTX4070/Samsung830(256GB)/M9PeGN(512GB)/6TB+6TB+6TBhdd/HAF932/RM650x(CP-9020091)/SonyKDL-42W705B/Win10insider

  Sealxo

Member
Статус: Не в сети
Регистрация: 04.08.2011
Откуда: Москва
Mikanoshi писал(а):
BlackSilentPRO PK-3, примотав провода к 2-пиновому коннектору


Понимать так:
- от вентиля чёрный и красный -- аналогично "родному"
- белый от вентиля ни к чему не присоединён
- синий от БП ни к чему не присоединён

_________________
Будьте вежливы!
И, Вам аукнется!

  Leshiy2371

Member
Статус: Не в сети
Регистрация: 08.06.2019
Откуда: Сибирь
Фото: 2
В FSP Aurum 850PT заскрипел вентилятор. В наушниках почти не слышно, а без них шкрябанье слышно отчетливо. Проблема в том, что вентилятор 135х25,2пин на шарике и крепление к крышке изнутри(силиконовые гвозди не помогут).
Какие подходящие модели вентиляторов 140х25 с двойным креплением существуют ?
Или взять вентилятор у Zalman CNPS10X Perfoma+ ST (он как раз размерностью 135х135мм, а вместо него поставить вентиль на 140).
Пока понаблюдаю.

_________________
6850K/Armageddon/X99A-SLI Plus/TUF 3080/64Gb/Aurum 850PT/HAF XB EVO
12700K/Z690TUF Gaming Plus D4/Suprim 3080/32Gb/Aurum 850PT/Z9 Iceberg MS

  kolyan1980-08-11

Member
Статус: Не в сети
Регистрация: 17.07.2011
Откуда: Нижний Новгород
Фото: 169
Leshiy2371 Шарикоподшипники поменять не вариант?

_________________
i5 11400/MSI-Z490GP/4*8GB@3GHz/AsusTurboRTX4070/Samsung830(256GB)/M9PeGN(512GB)/6TB+6TB+6TBhdd/HAF932/RM650x(CP-9020091)/SonyKDL-42W705B/Win10insider
