SHTIFT

Добавлено: 13.06.2011 21:35

[профиль]

Junior
Статус: Не в сети
Регистрация: 13.06.2011
Откуда: Ростов-на-Дону

FAQ

По вопросам не касающихся конкретно подбора и реализации замены вентилятора в БП обращайтесь в как уменьшить шум (обороты вентилятора) в БП.

Каким образом происходит регулировка оборотов вентилятора?

Описание

Регулировка оборотов вентиляторов у большинства БП происходит по двухпроводному подключению путём изменения питающего напряжения по второму(обычно красному) проводу.
Реже встречается у БП управление по четырехпроводному подключению путём широтно-импульсной модуляции(PWM).
Так же встречаются иные вариации управления:
Например, у БП от Enermax, в частности Enermax Galaxy DXX 850W, осуществлено управление по трёхпроводному подключению с фиксацией оборотов по третьему проводу. В этом случае при оборотах менее 800 БП сигнализирует о неисправности.
В случае Enermax MODU87+ 800W по второму проводу подаётся постоянное питание на контроллер, а по третьему проводу идёт питание самого двигателя в диапазоне от 3 до 12 вольт.
Нижняя грань напряжения может быть менее 6 вольт.

Распиновка разъёма вентилятора:
[*]Двухпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
[*]Трёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
3 — датчик оборотов(желтый)
[*]Четырёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(желтый)
3 — датчик оборотов(зелёный)
4 — управление оборотами(синий)[/list]
Расцветка проводов может быть другая.
Учтите, что распиновка разъёма вентилятора БП может быть иной, пример: Antec TP-750 и Thermaltake Toughpower DPS 850W.[/spoiler]Критерии подбора.
Вентилятор должен:

соответствовать типоразмеру уже установленного;
иметь низкое стартовое напряжение(при регулировке оборотов вентилятора БП по пит. напряжению) либо быть с PWM управлением(в случае PWM регулировки оборотов вентилятора БП);
обладать выносливым подшипником.

Возникающие сложности при замене:

Разъём нового вентилятора 3-pin или 4-pin, а у старого 2-pin(фото разъёма).

Можно переставить разъём вентилятора таким образом:

Необходимо вынуть контакты из разъёма. Для этого нужно вдавить защелку(1) и потянут за провод(2):
После вернуть защелку в исходное положение:

И вставить провода в необходимый разъём(снятый со штатного вентилятора):

Строение разъёма не подходит для вышеназванного способа либо у вентилятора БП нет разъёма, т.е. провода питания припаяны непосредственно к плате.
Отрежьте провода от вентилятора в БП и скруткой/пайкой соедините соответственно с распиновкой проводов от платы с проводами нового вентилятора. Не забудьте изолировать каждый провод изолентой/термоусадкой.
Штатный вентилятор заявлен 135 мм, 139 мм либо 140 мм, но новый вентилятор 140 мм не подходит по крепежным отверстиям.
Можно нивелировать разницу используя силиконовые "гвозди".

Важно:

Ни в коем случае не закоротите контакты разъёма питания вентилятора на плате. Это может привести к выходу из строя регулировки оборотов.

Дополнительные возможности:

После замены вентилятора в БП можно вывести тахосигнал на мат. плату, тем самым задействовать отображение оборотов.
Так же можно вывести и PWM сигнал, что позволит корректировать обороты(на свой страх и риск).

Вентиляторы пригодные для использования в БП:

120 мм:

Scythe Kama Flow 2
Стартовое напряжение 4.6V для SP1225FDB12L, 3V для SP1225FDB12M, 2.8 V для SP1225FDB12H(сведения от Jordan).
Zalman ZM-3 FBD
Стартовое напряжение 3.7V(сведения от Jordan).
NOISEBLOCKER BlackSilentPRO
Стартовое напряжение 3.9V - PL-2, 4.1V - PL-1(сведения от Jordan).
Nanoxia FX EVO 120
Стартовое напряжение 3.7V - IFC 1600, 3.5 - IFC 1300, 5V - IFC 1000(сведения от Jordan).

140 мм.

NOISEBLOCKER BlackSilentPRO
Стартовое напряжение 3.5V - PK-3, 4V - PK-2, 4.2V- PK-1(сведения от Jordan).
Nanoxia FX EVO 140
Стартовое напряжение 2.7V - IFC 1500, 4.2V - IFC 1000(сведения от Jordan).
GELID Solutions WING 14 UV Blue
Стартовое напряжение 2.8V (сведения от Egor008)

Вентиляторы 140 мм имеющие доп. крепления как у 135 мм:

GELID Solutions WING 14 UV Blue

Оригинальный пост за 13.06.2011 21:35:

Вопрос вот в чём после где то полутора лет эксплуатации самым шумным местом в системе стал БП : Thermaltake TRX-650MPC. Стоит там вентилятор 140-ка разборка и смазка желаемых результатов не дала. Думаю заменить на что то типа : Этого. Питание вентилятора на бп осуществляется ч/з 2 pin разъём!!!! Какие провода из 3 pin надо задействовать при замене вентилятора??? Подскажите пожалуйста!!!

Последний раз редактировалось Egor008 18.10.2014 23:27, всего редактировалось 23 раз(а).

Реклама
Партнер

Leshiy2371

Добавлено: 17.12.2024 18:44

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 08.06.2019
Откуда: Сибирь
Фото: 2

kolyan1980-08-11 писал(а):

Шарикоподшипники поменять не вариант?

По затратам времени - нет. Быстрее подкинуть вентилятор от Перформы СТ. К тому же не факт, что это подшипник - нужно вскрыть и посмотреть, а потом уже 100% заявлять.
UPD. Решение проблемы оказалось куда проще. Открутил фиксирующую скобу, удерживающую БП(корпус - TT Core P5) - шум и треск прекратились. Похоже, что данное крепление вызвало небольшой перекос, который и приводил к "шкрябанию".

_________________
6850K/Armageddon/X99A-SLI Plus/TUF 3080/64Gb/Aurum 850PT/HAF XB EVO
12700K/Z690TUF Gaming Plus D4/Suprim 3080/32Gb/Aurum 850PT/Z9 Iceberg MS

ЗамПолит

Добавлено: 07.01.2025 19:54

[профиль]

Member
Статус: Не в сети
Регистрация: 15.12.2012
Фото: 0

acma писал(а):

Добрый вечер. Подскажите пожалуйста каким вентилятором можно заменить вентилятор в блоке питания be quiet pure power 11 700w.
Родной подписан как bq qf1-12025-hs 12V 0.3A 2000rpm.

У меня в таком же блоке, только на 500 Вт вентилятор застучал почти сразу, как закончилась гарантия, но пока не разбирал.
А вентилятор на разьеме 2 пин должен быть? Вы на какой заменили в итоге? Нужно переходник наверное еще, вроде такого - https://aliexpress.ru/item/32810405065.html В РФ такой не нашел нигде почему-то, а с Али ждать долго.
Стоковый вентилятор должен иметь маркировку, судя по обзорам - BQ-QF1-12025-MS

Почитал тему и как понял, надо брать Arctic P12 и переходник с Али по ссылке выше. Но вот про стартовое напражение стокового нигде не нашел информации, запустится ли Arctic P12 от самого БП? Подскажите, верно мыслю?

_________________
Добрым словом и револьвером можно добиться большего, чем одним добрым словом ©

wwr222

Добавлено: 08.01.2025 15:14

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 17.07.2014
Фото: 0

ЗамПолит писал(а):

запустится ли Arctic P12 от самого БП

У Р12 одно из самых низких стартовых напряжений (версия без ПВМ)

_________________
قلب العقرب

kolyan1980-08-11

Добавлено: 08.01.2025 15:31

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 17.07.2011
Откуда: Нижний Новгород
Фото: 169

ЗамПолит Должен запуститься.

_________________
i5 11400/MSI-Z490GP/4*8GB@3GHz/AsusTurboRTX4070/Samsung830(256GB)/M9PeGN(512GB)/6TB+6TB+6TBhdd/HAF932/RM650x(CP-9020091)/SonyKDL-42W705B/Win10insider

ЗамПолит

Добавлено: 08.01.2025 17:39

[профиль]

Member
Статус: Не в сети
Регистрация: 15.12.2012
Фото: 0

wwr222 писал(а):

У Р12 одно из самых низких стартовых напряжений (версия без ПВМ)

kolyan1980-08-11 писал(а):

ЗамПолит Должен запуститься.

Большое спасибо Вам за ответ!
А версия без ПВМ она с 3 пин должна быть ведь, верно? А у версии с ПВМ стартовое напряжение сильно выше?
Еще есть CO - тут видимо подшипник другой, пишут что более долговечен. А вот PST версией вообще все одинаково по ТТХ.
И с этими переходниками еще непонятно, если с 2 на 4 пин есть хотя бы на Али, то с 2 на 3 пин вообще найти не могу нигде или же ищу не правильно.

_________________
Добрым словом и револьвером можно добиться большего, чем одним добрым словом ©

Яков

Добавлено: 09.01.2025 4:07

[профиль] [Фотоальбом]

Member

Статус: Не в сети
Регистрация: 08.02.2012
Откуда: Алтай Бийск
Фото: 1

ЗамПолит писал(а):

если с 2 на 4 пин есть хотя бы на Али

и какие трудности? возьмите с 4 pin, любой вентилятор подключить, хоть с 3 pin, хоть с 4 pin.

wwr222

Добавлено: 09.01.2025 5:01

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 17.07.2014
Фото: 0

ЗамПолит писал(а):

если с 2 на 4 пин есть хотя бы на Али

https://www.coolera.ru/tovar.php?tovar=14520
Только нужно на сам коннектор смотреть, чтобы был, как у тебя (бывают они разные).

_________________
قلب العقرب

ЗамПолит

Добавлено: 09.01.2025 5:38

[профиль]

Member
Статус: Не в сети
Регистрация: 15.12.2012
Фото: 0

Яков писал(а):

и какие трудности? возьмите с 4 pin, любой вентилятор подключить, хоть с 3 pin, хоть с 4 pin.

Я к тому, что у Р12 на 3 и на 4 пин одинаковый ток старта если, то тогда без разницы. Вроде писали, что у того, что с 3 пин он ниже, потому его только если.

wwr222 писал(а):

https://www.coolera.ru/tovar.php?tovar=14520
Только нужно на сам коннектор смотреть, чтобы был, как у тебя (бывают они разные).

Спасибо! А чем они отличаются, по конфиругации разъема имеете в виду? Я почему-то ничего такого на ОЗОН или WB не нахожу, по разному писал в поиске и ничего похожего нет, одни удленнительные только. У меня доступные магазины ограничены.

_________________
Добрым словом и револьвером можно добиться большего, чем одним добрым словом ©

Последний раз редактировалось ЗамПолит 09.01.2025 5:44, всего редактировалось 2 раз(а).

Яков

Добавлено: 09.01.2025 5:40

[профиль] [Фотоальбом]

Member

Статус: Не в сети
Регистрация: 08.02.2012
Откуда: Алтай Бийск
Фото: 1

ЗамПолит я не про вентилятор, а про переходник 2pin-3pin/4pin.

wwr222

Добавлено: 09.01.2025 7:36

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 17.07.2014
Фото: 0

ЗамПолит писал(а):

А чем они отличаются, по конфиругации разъема имеете в виду?

Сам разъем другой. Поищи в тырнете: есть старый и новый разъемы. Похожи, но не идентичны. Мне такой подошел.
На Озоне их нет, я сам искал.
Кулера Почтой России отправляют, если что. Выйдет, конечно, дороже, но ждать гораздо меньше, чем с Али. Сам смотри, что лучше тебе.
На крайняк: отрезал от старого, скрутил с новым и в термоусадку

_________________
قلب العقرب

waklywa

Добавлено: 10.01.2025 8:58

[профиль]

Junior
Статус: Не в сети
Регистрация: 09.09.2018

Всем привет, есть бп pq850m(deepcool) вентиль стал громким, заказал с алика такой же , кстати там на алике куча 2х пиновых было хонг хуа этих, но как я понял по картинкам нужен 3 пин. Вообщем в самом блоке питания родной стоит Hong Hua HA1225H12F-Z 3пин при этом у него 2 провода красный и черный. Но пришел мне такой же 3 пин только с трёмя проводами) У самого блока питания вход под вентиль 3х пиновый и с 3мя зубчиками. Вопрос, что будет если я подключу 3х проводной ? Или сразу обрезать третий провод перед подключением?
Спасибо

wwr222

Добавлено: 10.01.2025 9:22

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 17.07.2014
Фото: 0

waklywa писал(а):

Или сразу обрезать третий провод перед подключением?

Третий - это тахосигнал, для отображения оборотов. В БП он не нужен, обороты не мониторятся в твоем случае.

_________________
قلب العقرب

kolyan1980-08-11

Добавлено: 10.01.2025 9:38

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 17.07.2011
Откуда: Нижний Новгород
Фото: 169

waklywa Скорее всего можно и не обрезать.

_________________
i5 11400/MSI-Z490GP/4*8GB@3GHz/AsusTurboRTX4070/Samsung830(256GB)/M9PeGN(512GB)/6TB+6TB+6TBhdd/HAF932/RM650x(CP-9020091)/SonyKDL-42W705B/Win10insider

Mosfet

Добавлено: 10.01.2025 11:08

[профиль]

Member
Статус: Не в сети
Регистрация: 21.11.2006

ЗамПолит писал(а):

У меня был случай когда P12 pwm pst (4pin) не стартовал с 5В (только если с толкача, по ощущениям у него крыльчатка тяжелее). При этом обычный P12 3pin спокойно работает.

_________________
i5-10400f / Z590A-PRO / 4060ti 8Gb / 32Gb DDR4-3600 / 860 evo, 970 evo+, 980, su650 / 650W / FHD 165Hz / Win 10

ЗамПолит

Добавлено: 10.01.2025 17:08

[профиль]

Member
Статус: Не в сети
Регистрация: 15.12.2012
Фото: 0

Яков писал(а):

я не про вентилятор, а про переходник 2pin-3pin/4pin.

А, тогда все понял Вас, спасибо!

wwr222 писал(а):

Они все одинаковые по фото, если искать картинки или я такие находил именно. Может старые которые совсем давно были или сейчас тоже используются?
Да хотелось нормально сделать без скруток что бы, хотя особо конечно не влияет это на работоспособность.
3 пин переходники эти вообще не нашел, может их не бывает в принципе.

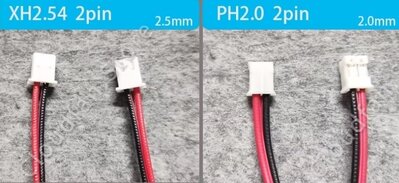

А, наверное об этом речь?

Вложение:

2212.jpg [ 88.41 КБ | Просмотров: 2052 ]

Mosfet писал(а):

Спасибо! Тогда наверное лучше брать 3 пин обычный и не рисковать, а то вдруг не запустится - непонятно какое в БП стартовое напряжение на него. Это ведь он - https://ozon.ru/t/6RPgN0G ?

kolyan1980-08-11

Добавлено: 10.01.2025 17:59

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 17.07.2011
Откуда: Нижний Новгород
Фото: 169

ЗамПолит В Онлайнтрейд чуть дешевле.

_________________
i5 11400/MSI-Z490GP/4*8GB@3GHz/AsusTurboRTX4070/Samsung830(256GB)/M9PeGN(512GB)/6TB+6TB+6TBhdd/HAF932/RM650x(CP-9020091)/SonyKDL-42W705B/Win10insider

wwr222

Добавлено: 10.01.2025 18:46

[профиль] [Фотоальбом]

Member
Статус: Не в сети
Регистрация: 17.07.2014
Фото: 0

ЗамПолит писал(а):

или сейчас тоже используются

На новых не видел, но хз...

ЗамПолит писал(а):

Это ведь он

Да он. Если на Озоне будешь брать, то бери именно У Арктик-М. Они лояльны на возврат (мало ли там шум или вибрация).

_________________
قلب العقرب

Mosfet

Добавлено: 10.01.2025 19:40

[профиль]

Member
Статус: Не в сети
Регистрация: 21.11.2006

Разъём корпусного вентилятора 2-3-4 pin является стандартным Обсуждение и выбор 120мм вентиляторов (FAQ на 1-й странице) #18309042

Маленьких разъёмов много и они отличаются шагом между пинами: 1; 1,25; 1,5; 2; 2,54 мм ... называются вроде JST, например, JST PH2.0 (там вроде кроме PH бывают ещё другие буквы JST SM 2.54мм 2pin)

Есть ли где кроме аллика прям переходники с маленького JST 2 pin на стандартный разъём вентилятора (KF2510-3 / HU-3) не знаю. Но можно попробовать спаять (скрутить) самому.

_________________
i5-10400f / Z590A-PRO / 4060ti 8Gb / 32Gb DDR4-3600 / 860 evo, 970 evo+, 980, su650 / 650W / FHD 165Hz / Win 10

Яков

Добавлено: 11.01.2025 3:57

[профиль] [Фотоальбом]

Member

Статус: Не в сети
Регистрация: 08.02.2012
Откуда: Алтай Бийск
Фото: 1

Mosfet писал(а):

можно попробовать спаять (скрутить) самому.

"скрутить" так себе идея.. только спаять(!) и под термоусадку, я просто отрезал провода в БП, и припаял к ним разъем 4 pin female (дополнительный с AC F12 PWM), на каких пинах +/- инфа в инете. всё, никаких трудностей, любой вентилятор подключай, хоть с 3pin, хоть с 4pin, подключил Pure Wings 2 [BL047], БП в подписи. работает с 02.2019. можно купить разветвитель такой, или такой с него отрезать "маму" 4pin.

Sealxo

Добавлено: 11.01.2025 14:39

[профиль]

Member
Статус: Не в сети
Регистрация: 04.08.2011
Откуда: Москва

ЗамПолит писал(а):

Они все одинаковые по фото

Про маленькие разъёмы.
Здесь (Москва) есть выбор:

https://ampero.ru/razemy-pitaniya-nizkovoltnye/

_________________
Будьте вежливы!
И, Вам аукнется!

Новая тема /

Ответить

Сообщений: 4246 • Страница 209 из 213 • < 1 ... 206 207 208 209 210 211 212 213 >

Список форумов » Тематические форумы » Системы охлаждения » Теория Охлаждения

Часовой пояс: UTC + 3 часа

Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 2

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
