  SHTIFT
Прилепленное (важное) сообщение

Junior
Статус: Не в сети
Регистрация: 13.06.2011
Откуда: Ростов-на-Дону
FAQ

По вопросам не касающихся конкретно подбора и реализации замены вентилятора в БП обращайтесь в как уменьшить шум (обороты вентилятора) в БП.

Каким образом происходит регулировка оборотов вентилятора?
Описание
Регулировка оборотов вентиляторов у большинства БП происходит по двухпроводному подключению путём изменения питающего напряжения по второму(обычно красному) проводу.
Реже встречается у БП управление по четырехпроводному подключению путём широтно-импульсной модуляции(PWM).
Так же встречаются иные вариации управления:
Например, у БП от Enermax, в частности Enermax Galaxy DXX 850W, осуществлено управление по трёхпроводному подключению с фиксацией оборотов по третьему проводу. В этом случае при оборотах менее 800 БП сигнализирует о неисправности.
В случае Enermax MODU87+ 800W по второму проводу подаётся постоянное питание на контроллер, а по третьему проводу идёт питание самого двигателя в диапазоне от 3 до 12 вольт.
Нижняя грань напряжения может быть менее 6 вольт.
Распиновка разъёма вентилятора:
[*]Двухпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
[*]Трёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
3 — датчик оборотов(желтый)
[*]Четырёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(желтый)
3 — датчик оборотов(зелёный)
4 — управление оборотами(синий)[/list]
Расцветка проводов может быть другая.
Учтите, что распиновка разъёма вентилятора БП может быть иной, пример: Antec TP-750 и Thermaltake Toughpower DPS 850W.[/spoiler]Критерии подбора.
Вентилятор должен:
  • соответствовать типоразмеру уже установленного;
  • иметь низкое стартовое напряжение(при регулировке оборотов вентилятора БП по пит. напряжению) либо быть с PWM управлением(в случае PWM регулировки оборотов вентилятора БП);
  • обладать выносливым подшипником.
Возникающие сложности при замене:
  • Разъём нового вентилятора 3-pin или 4-pin, а у старого 2-pin(фото разъёма).
Можно переставить разъём вентилятора таким образом:
Необходимо вынуть контакты из разъёма. Для этого нужно вдавить защелку(1) и потянут за провод(2):
После вернуть защелку в исходное положение:

И вставить провода в необходимый разъём(снятый со штатного вентилятора):
  • Строение разъёма не подходит для вышеназванного способа либо у вентилятора БП нет разъёма, т.е. провода питания припаяны непосредственно к плате.
    Отрежьте провода от вентилятора в БП и скруткой/пайкой соедините соответственно с распиновкой проводов от платы с проводами нового вентилятора. Не забудьте изолировать каждый провод изолентой/термоусадкой.
  • Штатный вентилятор заявлен 135 мм, 139 мм либо 140 мм, но новый вентилятор 140 мм не подходит по крепежным отверстиям.
    Можно нивелировать разницу используя силиконовые "гвозди".
Важно:
  • Ни в коем случае не закоротите контакты разъёма питания вентилятора на плате. Это может привести к выходу из строя регулировки оборотов.
Дополнительные возможности:
  • После замены вентилятора в БП можно вывести тахосигнал на мат. плату, тем самым задействовать отображение оборотов.
  • Так же можно вывести и PWM сигнал, что позволит корректировать обороты(на свой страх и риск).
Вентиляторы пригодные для использования в БП:
120 мм:
  • Scythe Kama Flow 2
    Стартовое напряжение 4.6V для SP1225FDB12L, 3V для SP1225FDB12M, 2.8 V для SP1225FDB12H(сведения от Jordan).
  • Zalman ZM-3 FBD
    Стартовое напряжение 3.7V(сведения от Jordan).
  • NOISEBLOCKER BlackSilentPRO
    Стартовое напряжение 3.9V - PL-2, 4.1V - PL-1(сведения от Jordan).
  • Nanoxia FX EVO 120
    Стартовое напряжение 3.7V - IFC 1600, 3.5 - IFC 1300, 5V - IFC 1000(сведения от Jordan).
140 мм.
Вентиляторы 140 мм имеющие доп. крепления как у 135 мм:
Оригинальный пост за 13.06.2011 21:35:
Вопрос вот в чём после где то полутора лет эксплуатации самым шумным местом в системе стал БП : Thermaltake TRX-650MPC. Стоит там вентилятор 140-ка разборка и смазка желаемых результатов не дала. Думаю заменить на что то типа : Этого. Питание вентилятора на бп осуществляется ч/з 2 pin разъём!!!! Какие провода из 3 pin надо задействовать при замене вентилятора??? Подскажите пожалуйста!!!


Последний раз редактировалось Egor008 18.10.2014 23:27, всего редактировалось 23 раз(а).

Реклама

Партнер
  parsons

Member
Статус: Не в сети
Регистрация: 13.10.2007
Откуда: St.Petersburg
всем привет.
подскажите кто в курсе
кто разбирал ветиль в таком.......

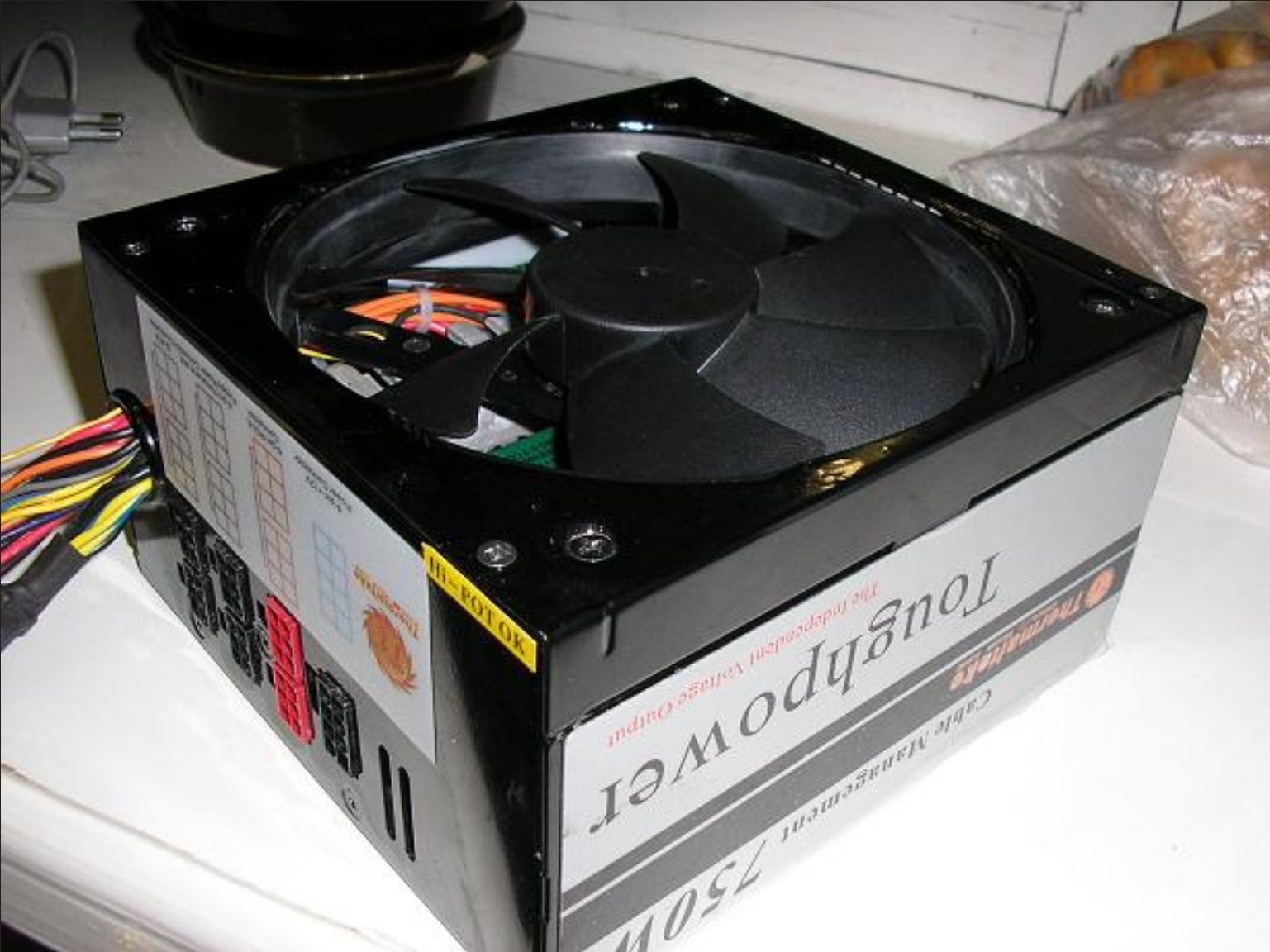

Вложение:
БП Thermaltake W0116RE ToughPower 750Вт 156470.jpg
БП Thermaltake W0116RE ToughPower 750Вт 156470.jpg [ 173.17 КБ | Просмотров: 3296 ]

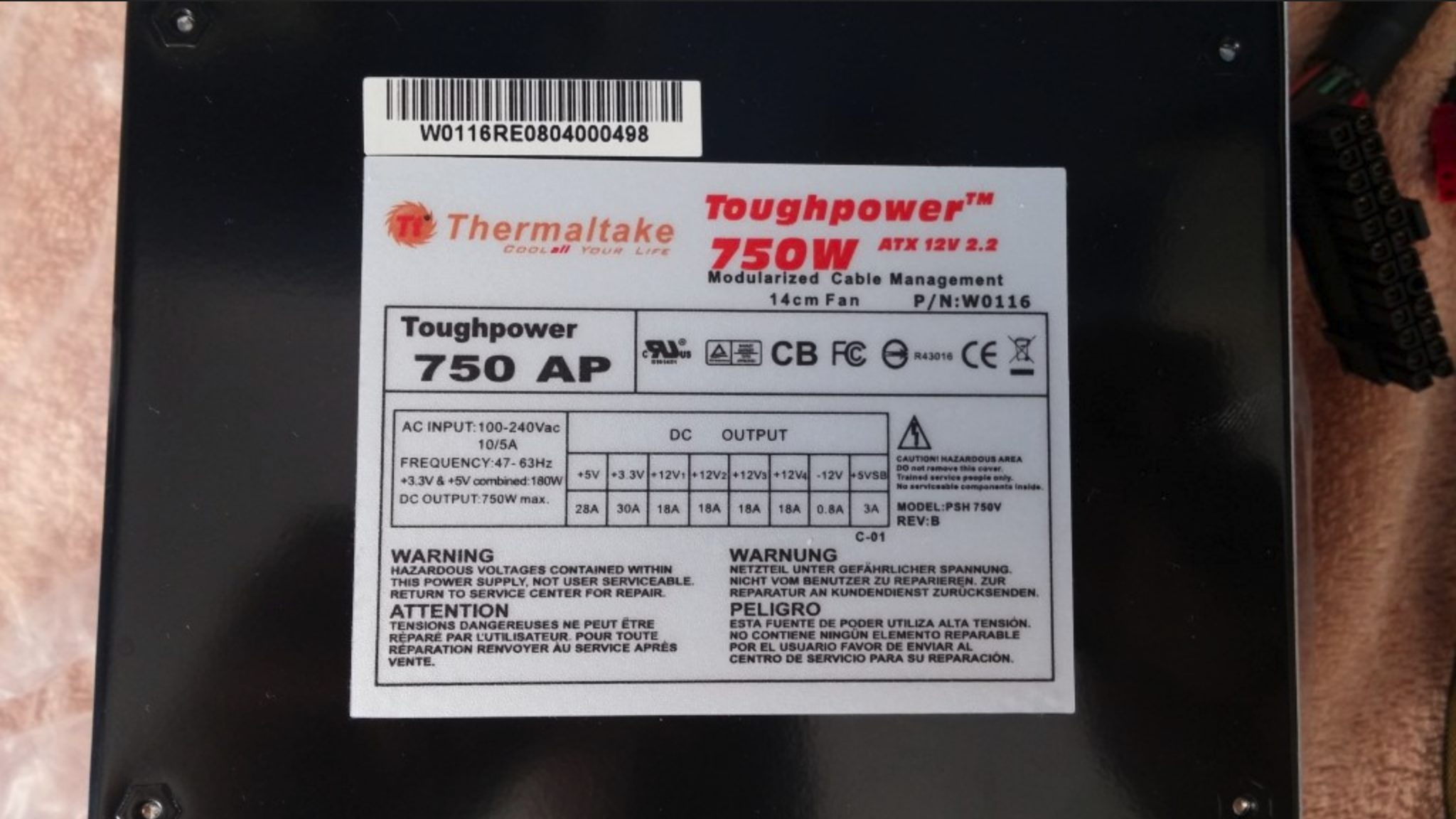

Вложение:
БП Thermaltake W0116RE ToughPower 750Вт 156471.jpg
БП Thermaltake W0116RE ToughPower 750Вт 156471.jpg [ 186.39 КБ | Просмотров: 3296 ]

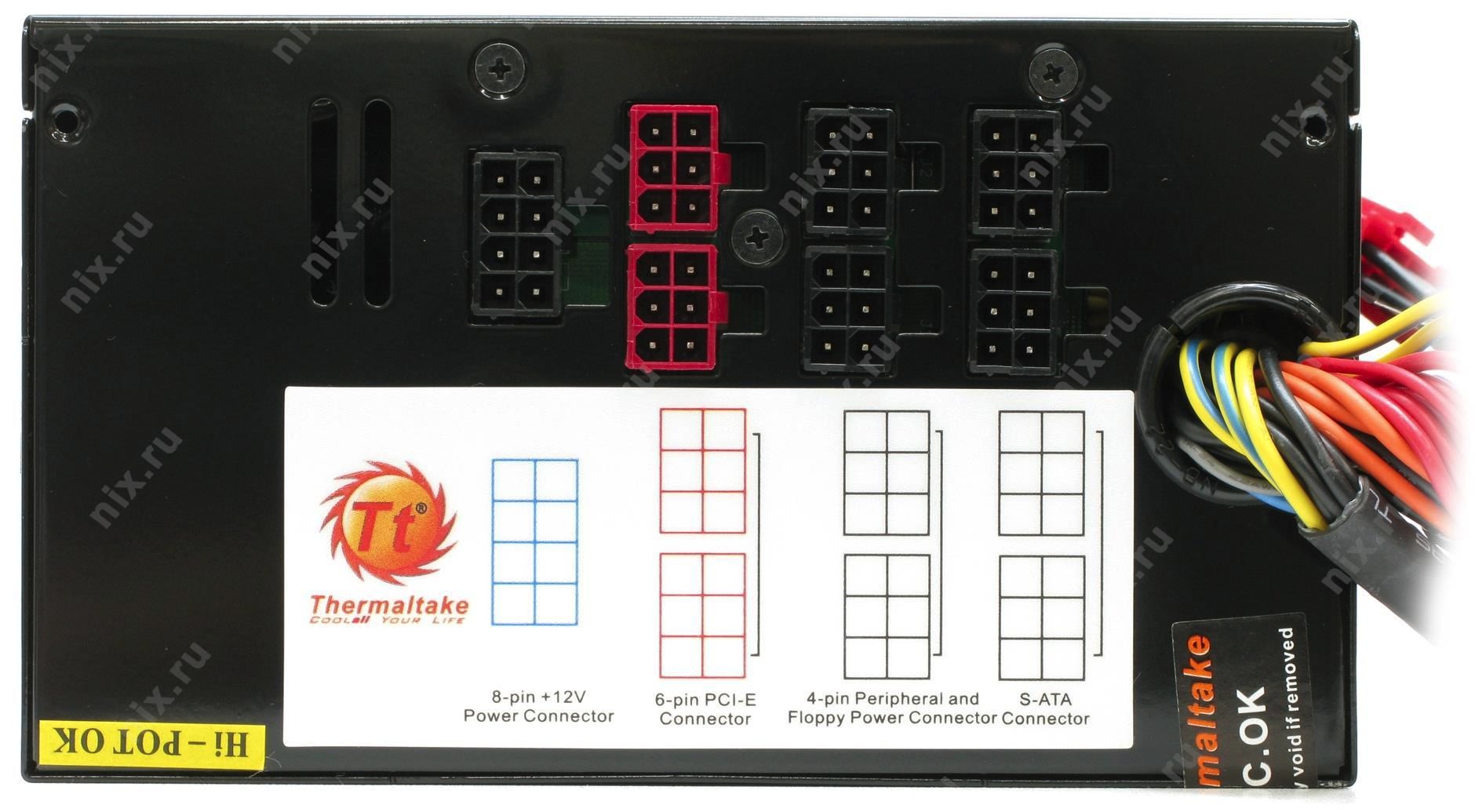

Вложение:
БП Thermaltake W0116RE ToughPower 750Вт 156472.jpg
БП Thermaltake W0116RE ToughPower 750Вт 156472.jpg [ 192.68 КБ | Просмотров: 3296 ]

что там за подшипники стоят? смазки можно напихать? хочу для проформы смазать, тк буду комп разбирать, чуууутка подшумливает.
или может на арктик(лежит 140ой) заменить?
  kolyan1980-08-11

Member
Статус: Не в сети
Регистрация: 17.07.2011
Откуда: Нижний Новгород
Фото: 171
parsons Yate Loon D14BH-12 на шариках, смазка не поможет. Arctic P14 может не влезть, он толще.

_________________
i5 12400F/MSI-B760PII-D4/2x16GB/AsusTurboRTX4070/Samsung830(256GB)/M9PeGN(512GB)/6TB+6TB+6TBhdd/HAF932/RM650x(CP-9020091)/SonyKDL-43W808C/Win10insider

  parsons

Member
Статус: Не в сети
Регистрация: 13.10.2007
Откуда: St.Petersburg
kolyan1980-08-11 те лучше и не вскрывать? :?:
  kolyan1980-08-11

Member
Статус: Не в сети
Регистрация: 17.07.2011
Откуда: Нижний Новгород
Фото: 171
parsons Почему. Тут либо менять на такой-же оригинальный, либо поменять сами подшипники(6993ZZ).

_________________
i5 12400F/MSI-B760PII-D4/2x16GB/AsusTurboRTX4070/Samsung830(256GB)/M9PeGN(512GB)/6TB+6TB+6TBhdd/HAF932/RM650x(CP-9020091)/SonyKDL-43W808C/Win10insider

  parsons

Member
Статус: Не в сети
Регистрация: 13.10.2007
Откуда: St.Petersburg
kolyan1980-08-11 писал(а):
либо поменять сами подшипники(6993ZZ).

а какие у него размеры, подскажите? что подойдет наверняка 3*8*4 или 3*8*3?
чтоб не купить не те........ :-)
  kolyan1980-08-11

Member
Статус: Не в сети
Регистрация: 17.07.2011
Откуда: Нижний Новгород
Фото: 171
parsons Ой, опечатался, модель подшипников 693ZZ.
Да, по-моему 3*8*4.

_________________
i5 12400F/MSI-B760PII-D4/2x16GB/AsusTurboRTX4070/Samsung830(256GB)/M9PeGN(512GB)/6TB+6TB+6TBhdd/HAF932/RM650x(CP-9020091)/SonyKDL-43W808C/Win10insider

  parsons

Member
Статус: Не в сети
Регистрация: 13.10.2007
Откуда: St.Petersburg
kolyan1980-08-11 :thank_you: :beer:
да, а пыльник затруднительно снять? на такой масюсечке......
  Mosfet

Member
Статус: Не в сети
Регистрация: 21.11.2006
parsons писал(а):
может на арктик(лежит 140ой) заменить?

kolyan1980-08-11 писал(а):
Arctic P14 может не влезть, он толще.

У меня был такой только на 650Вт (W0104), в своё время менял вентилятор на Arctic F14 3pin, влез без проблем.

_________________
i5-10400f / Z590A-PRO / 4060ti 8Gb / 32Gb DDR4-3600 / 860 evo, 970 evo+, 980, su650 / 650W / FHD 165Hz / Win 10

  kolyan1980-08-11

Member
Статус: Не в сети
Регистрация: 17.07.2011
Откуда: Нижний Новгород
Фото: 171
parsons Стопорное кольцо трудно снимать, но реально.

Mosfet Arctic P14 на 1 мм толще, чем F14.

_________________
i5 12400F/MSI-B760PII-D4/2x16GB/AsusTurboRTX4070/Samsung830(256GB)/M9PeGN(512GB)/6TB+6TB+6TBhdd/HAF932/RM650x(CP-9020091)/SonyKDL-43W808C/Win10insider

  Mosfet

Member
Статус: Не в сети
Регистрация: 21.11.2006
kolyan1980-08-11 всё может быть) Да и было это в году 15-16, а кто его сейчас знает какая тогда была толщина.
Но я бы подбирал вентилятор близкий по оборотам к штатному, т.к. Р14 будет крутиться на меньших при том же напряжении.

_________________
i5-10400f / Z590A-PRO / 4060ti 8Gb / 32Gb DDR4-3600 / 860 evo, 970 evo+, 980, su650 / 650W / FHD 165Hz / Win 10

  kolyan1980-08-11

Member
Статус: Не в сети
Регистрация: 17.07.2011
Откуда: Нижний Новгород
Фото: 171
Mosfet Тогда только такой искать, на озоне/АлиЭкспресс. А дешевле подшипники поменять.

_________________
i5 12400F/MSI-B760PII-D4/2x16GB/AsusTurboRTX4070/Samsung830(256GB)/M9PeGN(512GB)/6TB+6TB+6TBhdd/HAF932/RM650x(CP-9020091)/SonyKDL-43W808C/Win10insider

  TLT163

Member
Статус: Не в сети
Регистрация: 30.01.2021
Фото: 12
Привет, Seasonic PRIME GX-1300, 1300W, 80+ Gold (SSR-1300GD) шумит вентилятор, подскажите на какой его можно заменить и на сколько это сложно? Самый шумный компонент в системе...Если кто сталкивался, распишите процесс замены.

_________________
Z790 Hero
13700k@5500
3080Ti GameRock
16GB\2 7200\34-45-45-115 Hynix
Seasonic 1300Вт
Samsung 980 Pro 1tb
Вк и проц вода MO-RA3 420

  wwr222

Member
Статус: Не в сети
Регистрация: 17.07.2014
Фото: 0
TLT163 писал(а):
подскажите на какой его можно заменить

Ты же в курсе, что снижая шум, ты сильнее нагреваешь свой БП? Поэтому тут никто кроме тебя ничего не скажет точно. Я не уверен, что Арктик Р серии туда подойдет по причине слабого потока. Но, опять же, тебе лучше знать, как греется и сколько потребляет твоя система.

_________________
قلب العقرب

  TLT163

Member
Статус: Не в сети
Регистрация: 30.01.2021
Фото: 12
На нем есть кнопка и два режима работы: один молотит на постоянку, второй по мере нагрева. Юзаю второй. При офисном использовании (браузер с кучей вкладок) работает 50/50 примерно, то есть греется не сильно. Ты имеешь ввиду, что дело не в вертушке и шуметь будет и любой другой?(

_________________
Z790 Hero
13700k@5500
3080Ti GameRock
16GB\2 7200\34-45-45-115 Hynix
Seasonic 1300Вт
Samsung 980 Pro 1tb
Вк и проц вода MO-RA3 420

  wwr222

Member
Статус: Не в сети
Регистрация: 17.07.2014
Фото: 0
TLT163 писал(а):
Ты имеешь ввиду, что дело не в вертушке и шуметь будет и любой другой?

Не, просто тут часто рекомендуем Арктики Р12 и Р14, но они имеют слабый поток. И твой БП будет сильнее греться. А вот насколько,я не знаю. Но, если нагружен на 50%, то по идее сойдет. А там еще и 135мм... Тады еще и колхозить крепеж надо...

_________________
قلب العقرب

  parsons

Member
Статус: Не в сети
Регистрация: 13.10.2007
Откуда: St.Petersburg
kolyan1980-08-11 писал(а):
parsons Ой, опечатался, модель подшипников 693ZZ.
Да, по-моему 3*8*4.

заказал........ :writer:
уверяют что фирмА, джапан.
будем поглядеть. :beer:
  kolyan1980-08-11

Member
Статус: Не в сети
Регистрация: 17.07.2011
Откуда: Нижний Новгород
Фото: 171
parsons Я FUSHI ABEC-7 брал на али, сейчас не знаю что брать.

_________________
i5 12400F/MSI-B760PII-D4/2x16GB/AsusTurboRTX4070/Samsung830(256GB)/M9PeGN(512GB)/6TB+6TB+6TBhdd/HAF932/RM650x(CP-9020091)/SonyKDL-43W808C/Win10insider

  parsons

Member
Статус: Не в сети
Регистрация: 13.10.2007
Откуда: St.Petersburg
kolyan1980-08-11 да хз..........
попробую поменяю подшипники. заодно гляну как арктик подойдет.
  kolyan1980-08-11

Member
Статус: Не в сети
Регистрация: 17.07.2011
Откуда: Нижний Новгород
Фото: 171
parsons Надеюсь не по 30 руб. за подшипник?

_________________
i5 12400F/MSI-B760PII-D4/2x16GB/AsusTurboRTX4070/Samsung830(256GB)/M9PeGN(512GB)/6TB+6TB+6TBhdd/HAF932/RM650x(CP-9020091)/SonyKDL-43W808C/Win10insider

  parsons

Member
Статус: Не в сети
Регистрация: 13.10.2007
Откуда: St.Petersburg
kolyan1980-08-11 не..... подороже :-)
надеюсь что не с али......... :D

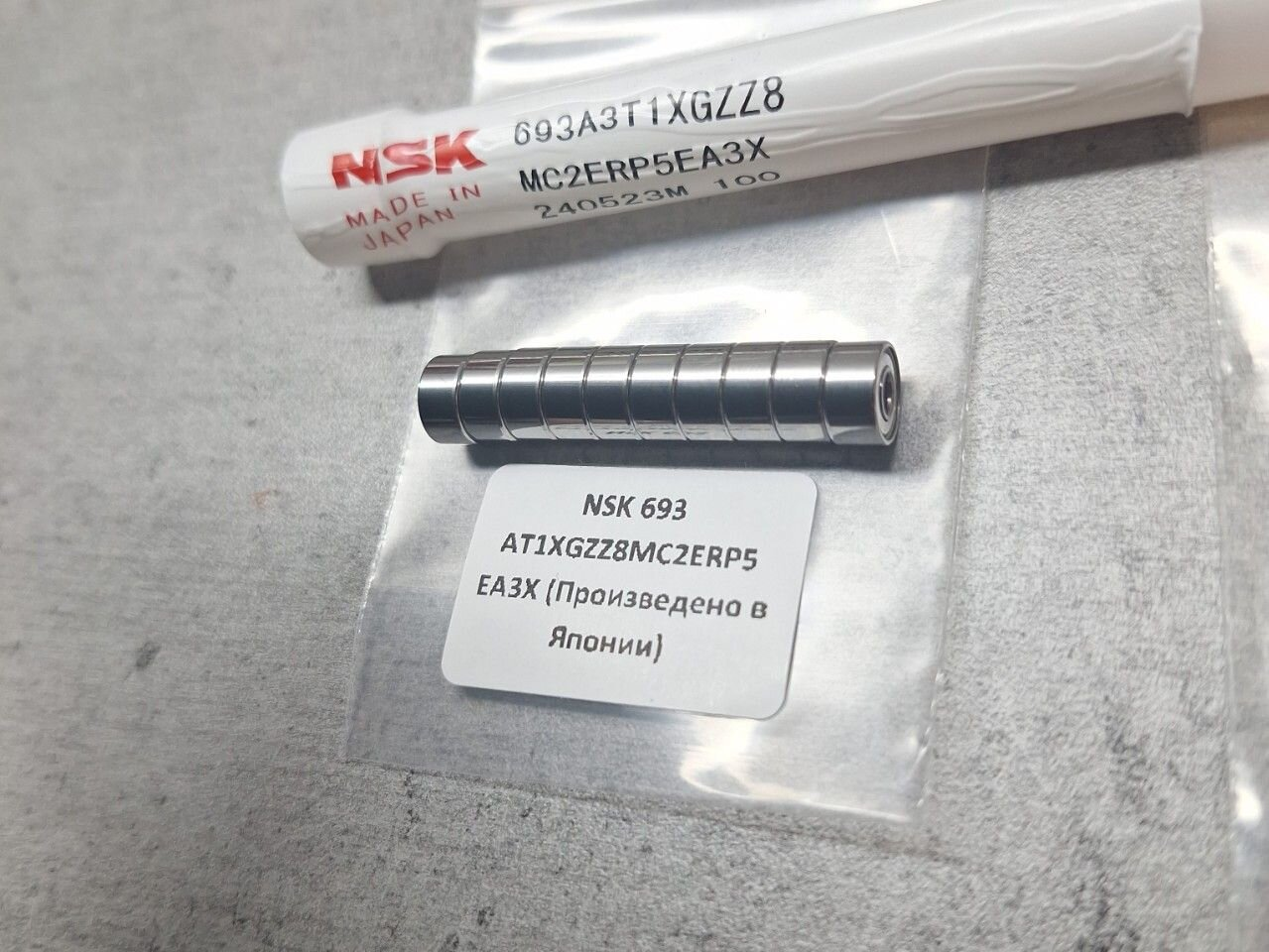

Вложение:
Screenshot 2025-01-21 at 22-02-44 1._QE9_baSv2YxiLJv.png
Screenshot 2025-01-21 at 22-02-44 1._QE9_baSv2YxiLJv.png [ 1.36 МБ | Просмотров: 2839 ]
