FAQ

По вопросам не касающихся конкретно подбора и реализации замены вентилятора в БП обращайтесь в как уменьшить шум (обороты вентилятора) в БП.

Каким образом происходит регулировка оборотов вентилятора?
Распиновка разъёма вентилятора:
[*]Двухпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
[*]Трёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
3 — датчик оборотов(желтый)
[*]Четырёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(желтый)
3 — датчик оборотов(зелёный)
4 — управление оборотами(синий)[/list]
Расцветка проводов может быть другая.
Учтите, что распиновка разъёма вентилятора БП может быть иной, пример: Antec TP-750 и Thermaltake Toughpower DPS 850W.[/spoiler]Критерии подбора.
Вентилятор должен:

• соответствовать типоразмеру уже установленного;
• иметь низкое стартовое напряжение(при регулировке оборотов вентилятора БП по пит. напряжению) либо быть с PWM управлением(в случае PWM регулировки оборотов вентилятора БП);
• обладать выносливым подшипником.

Возникающие сложности при замене:

• Разъём нового вентилятора 3-pin или 4-pin, а у старого 2-pin(фото разъёма).

• Строение разъёма не подходит для вышеназванного способа либо у вентилятора БП нет разъёма, т.е. провода питания припаяны непосредственно к плате.
  Отрежьте провода от вентилятора в БП и скруткой/пайкой соедините соответственно с распиновкой проводов от платы с проводами нового вентилятора. Не забудьте изолировать каждый провод изолентой/термоусадкой.
• Штатный вентилятор заявлен 135 мм, 139 мм либо 140 мм, но новый вентилятор 140 мм не подходит по крепежным отверстиям.
  Можно нивелировать разницу используя силиконовые "гвозди".

Важно:

• Ни в коем случае не закоротите контакты разъёма питания вентилятора на плате. Это может привести к выходу из строя регулировки оборотов.

Дополнительные возможности:

• После замены вентилятора в БП можно вывести тахосигнал на мат. плату, тем самым задействовать отображение оборотов.
• Так же можно вывести и PWM сигнал, что позволит корректировать обороты(на свой страх и риск).

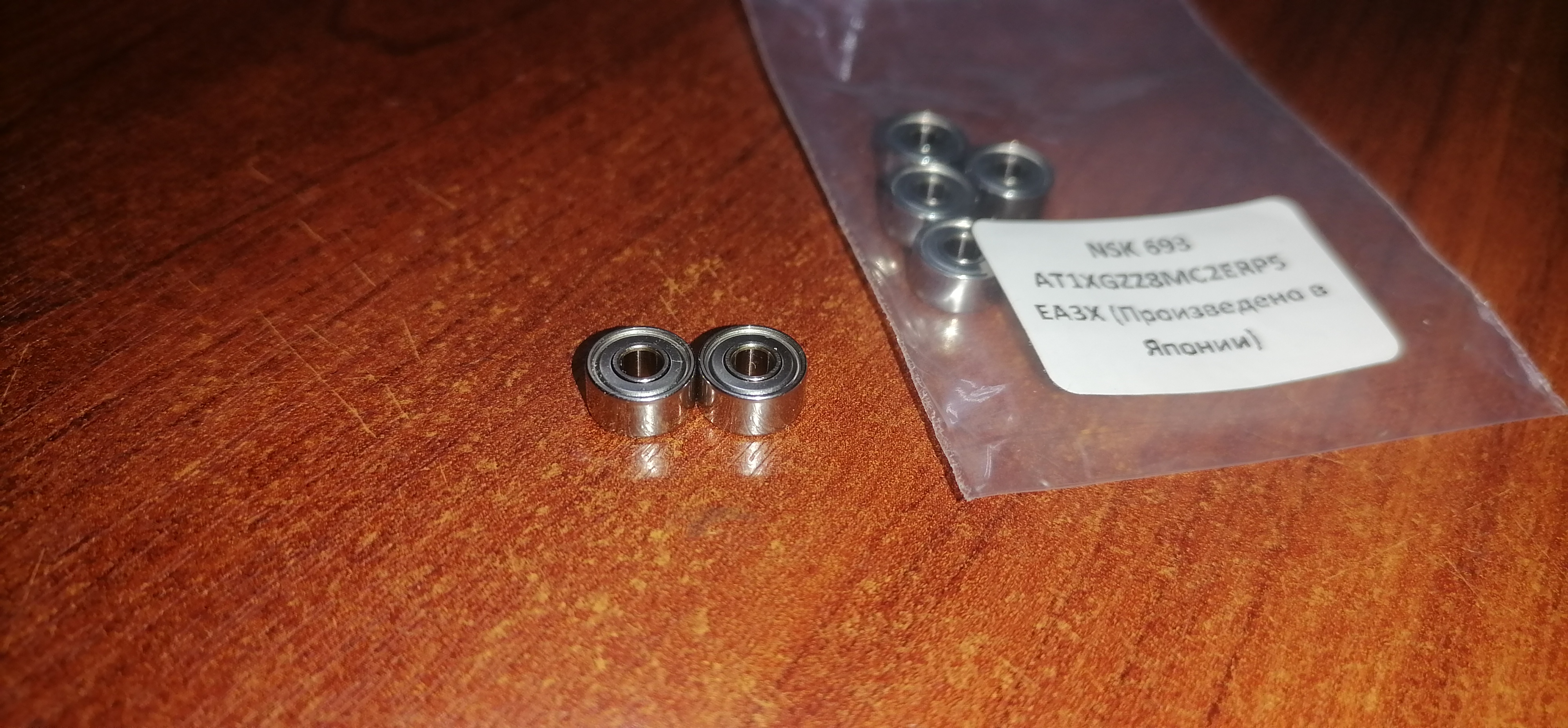

parsons Пожалуйста, не забудь отписаться как подшипники.

на дешман не похожи, уж больно все ровненько....... что внешне, что по крутятся - ровно и без сопротивления-перекатов.
сравнить не с чем, пока доволен, взял и на про запас, пусть будут. может и на арктики 140 пригодятся...........
как руки дойдут до вытащить БП, проверю вертушку и тогда уж решу менять-не менять. но подумываю поменять. старичку уж лет 8-10 поди и ни разу не вскрывался. не трещит-шумит-пищит, дышит ровно.
а с новыми "колесами",глядишь и взбодрится
как то так

ток вот думаю - может над было напопалам взять *4 и *3
ведь не уверен что хватит высоты............

parsons NSK должны быть хорошими, но сам не сталкивался. А где и почём брали, если не секрет?


В смысле? Там два таких должно быть.

в личку кинул, чтоб не реклама..........

в смысле что влезут ли ДВА по 4........
что может лучшее 3 и 4 ............

parsons Имею ввиду, что там два 693ZZ размерами
3*8*4мм.

эт и Яжу понятно, что не один

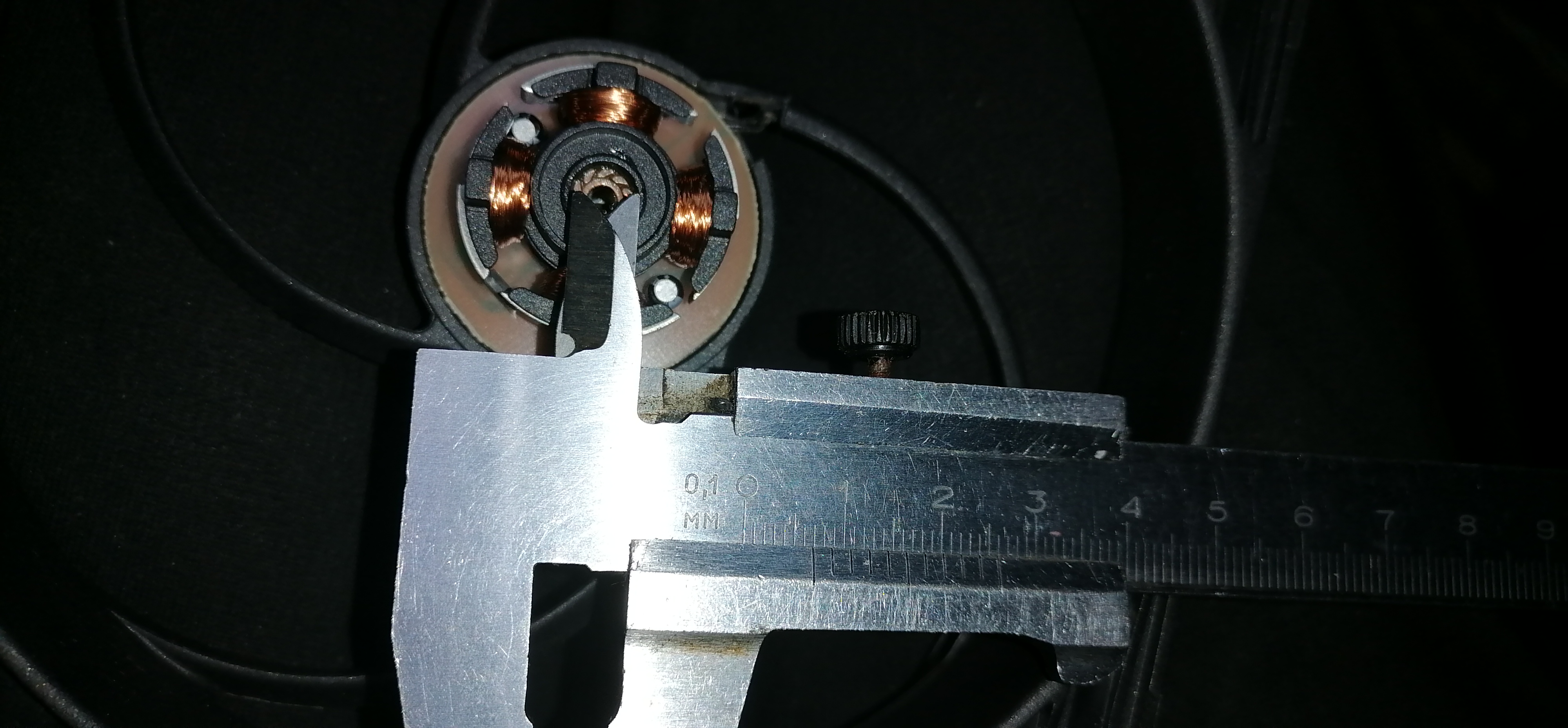

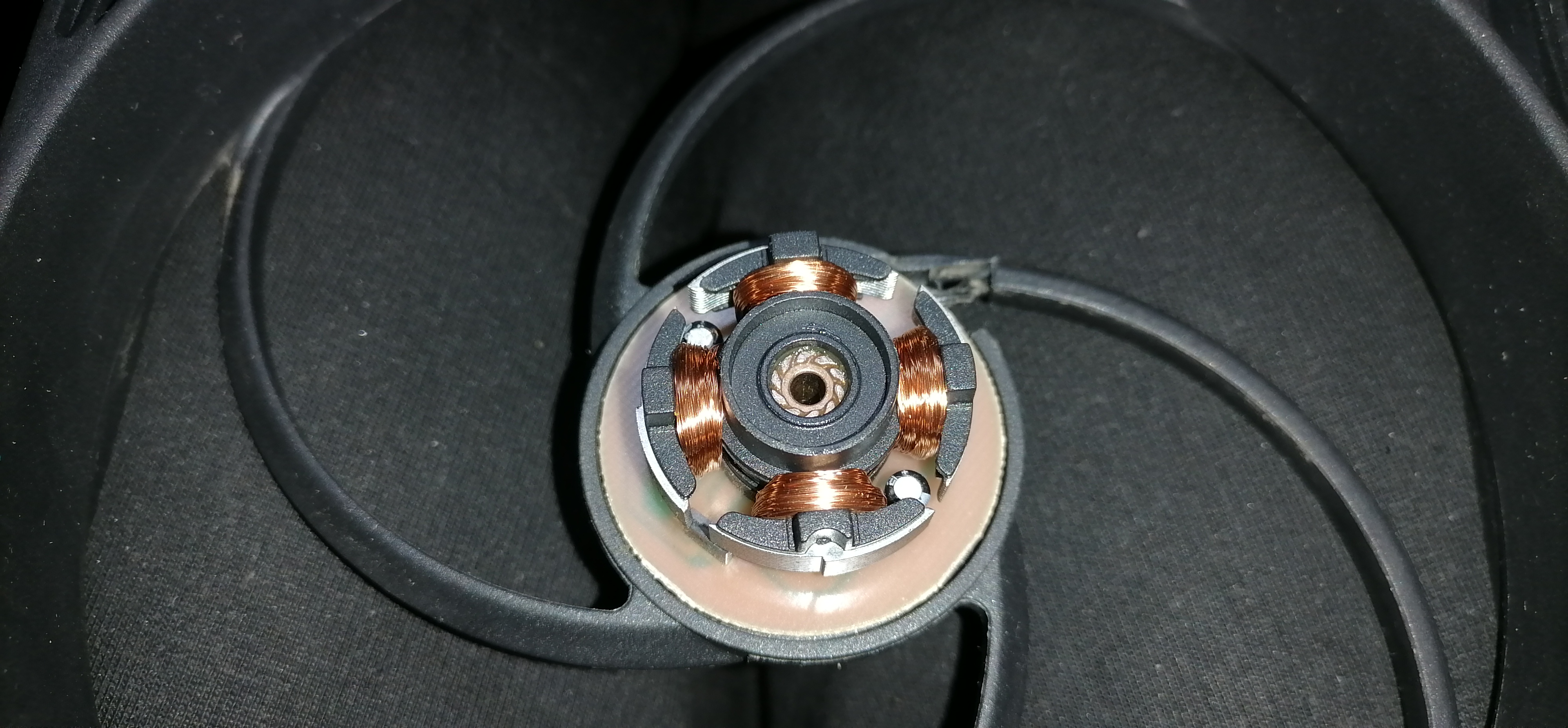

разобрал заодно новый для ВК.......
хм, такой же надо будет ставить, 3*8*......, заместо втулки. думалЬ что меньше 2*5*. а что в старых хз..........

до того как, решил посмотреть арктики Р14..........
дык они на втулках и в них *7, а не *8 . вот жешь млинн........
поглядел 120 что нашел в закромах, везде втулки человеческие, на 8, а тут.....

parsons Хотел поменять втулку на шарики?

kolyan1980-08-11, не надо менять?

parsons Можно, если получится. На одном из вентиляторов у меня не получилось.

как думаете, XPG VENTO 120 подойдет в БП? в одних отзывах стартует с 3.8, в других только с 7 вольт. Может кто пробовал ставить его?

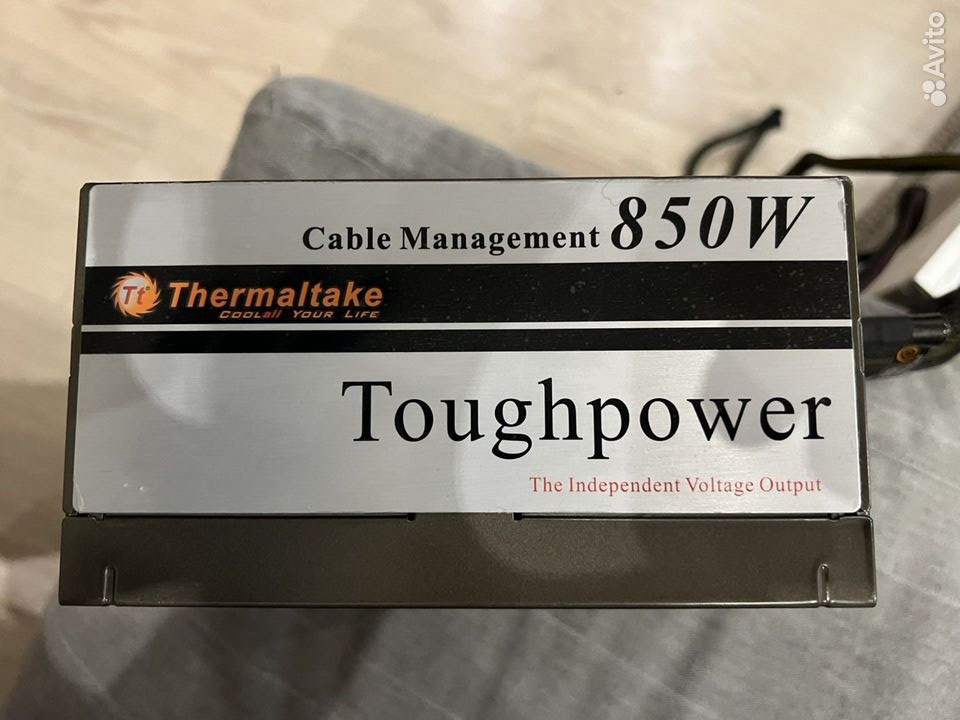

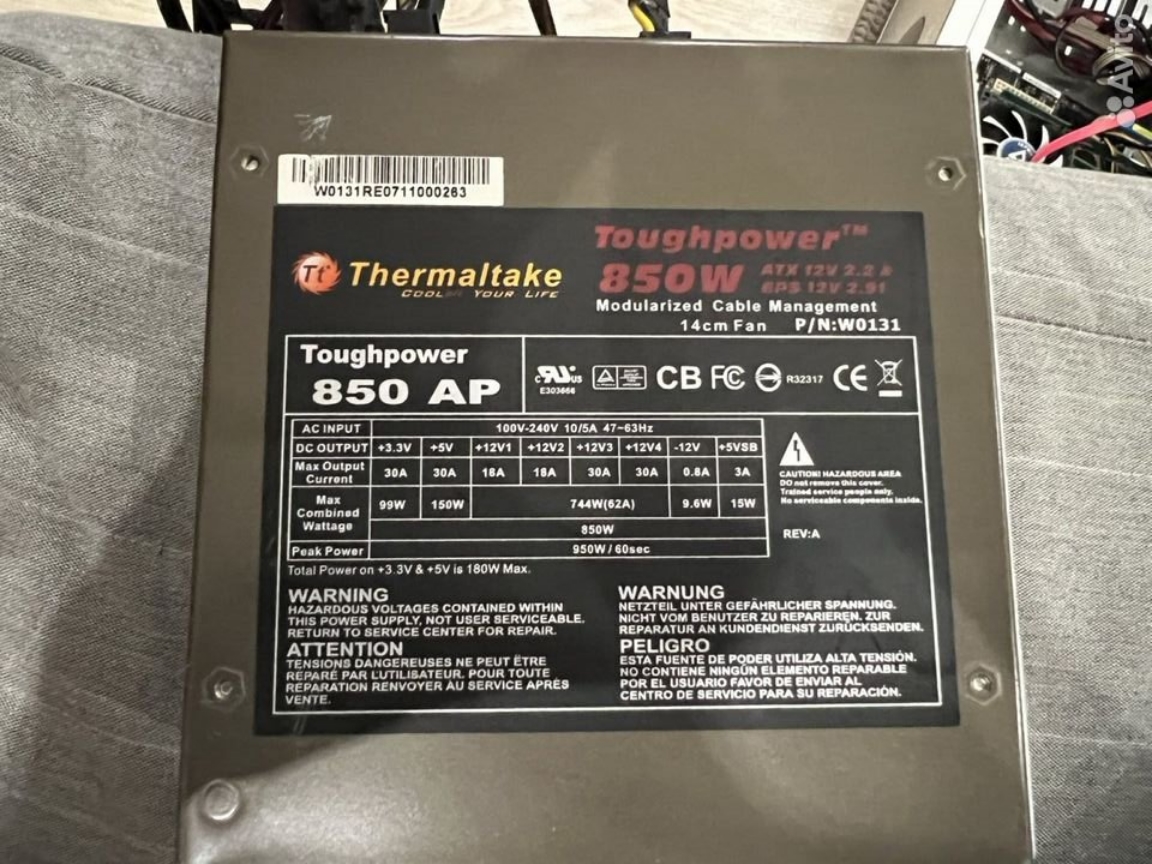

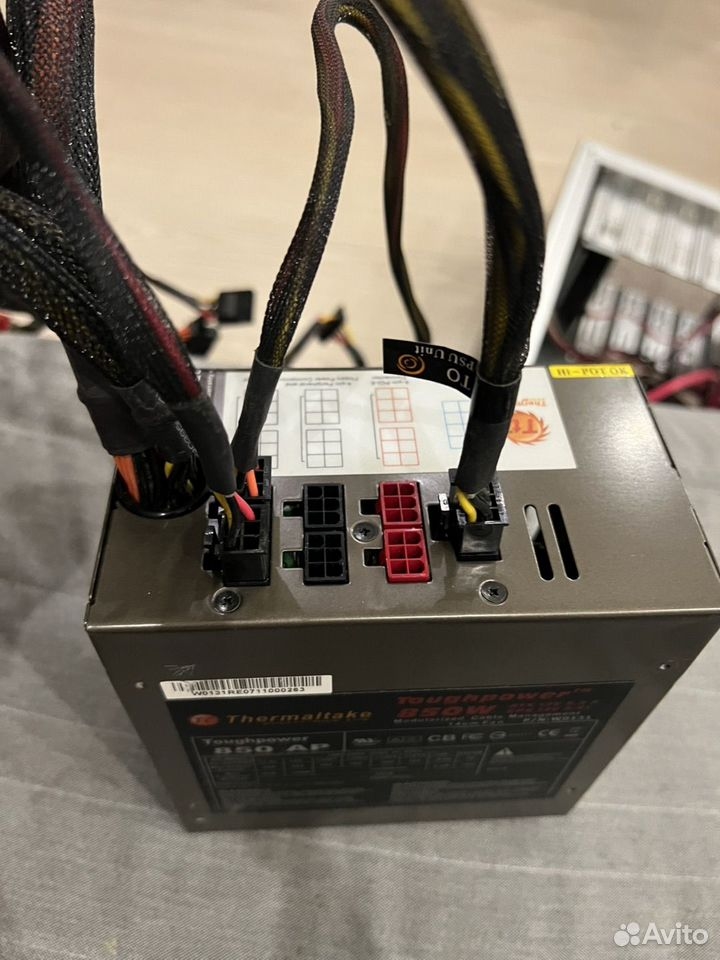

достался вот такой вот БП Termaltake на 850w.
такой же как и мой, разница в ваттах.
потому решил свой 750 заменить, хоть и работает, но лет Н-цать не трогал и черт знает сколько там пыли....
разобрал 850w. пыль аж шмотками, везде, вперемежку с волосами и радиаторы забиты ею, что мешает проходу воздуха, да и пылесос не везде берет. пришлось разбирать. тк пыль еще и между контактами на платах "замыкает".
чутка влаги и коротыш обеспечен. над было всё зафотать, но поздно вспомнил.

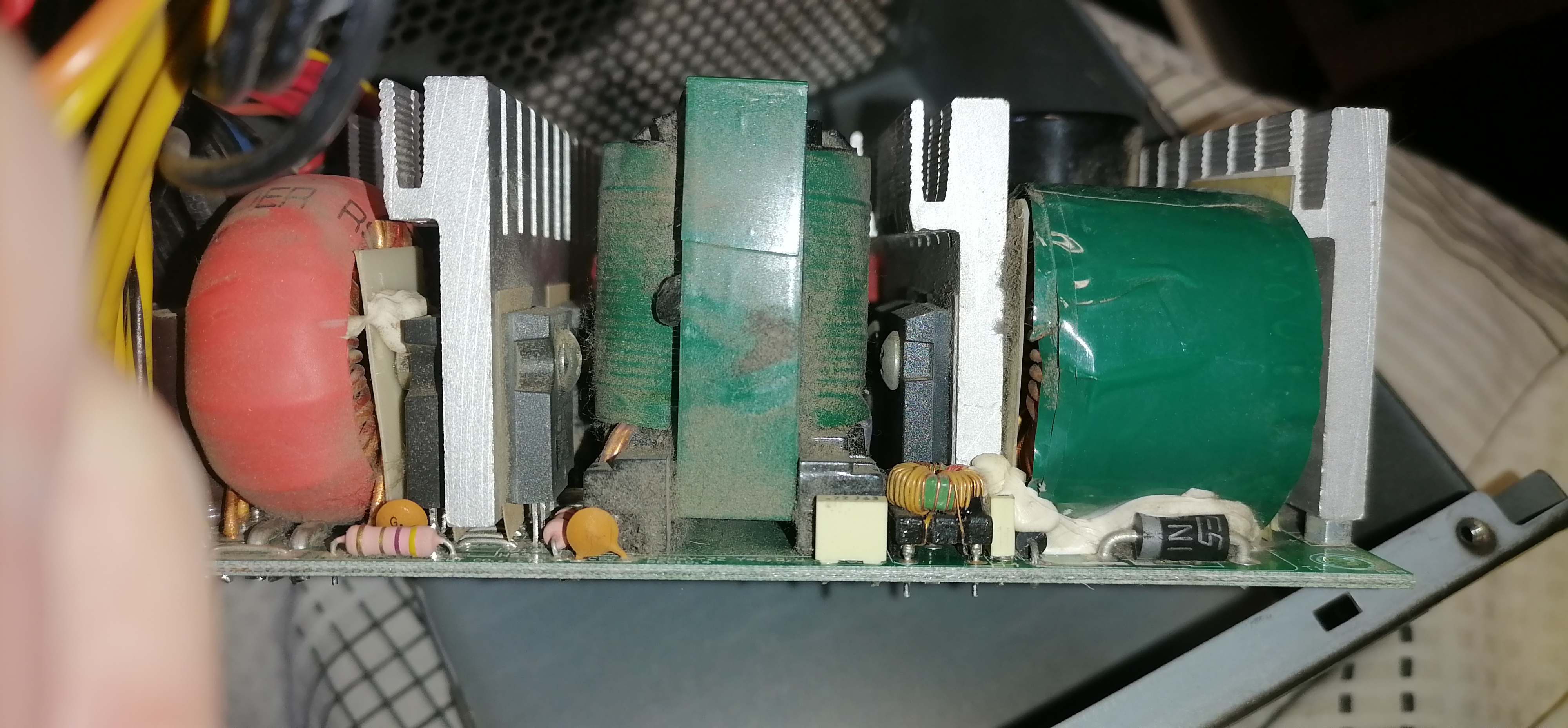

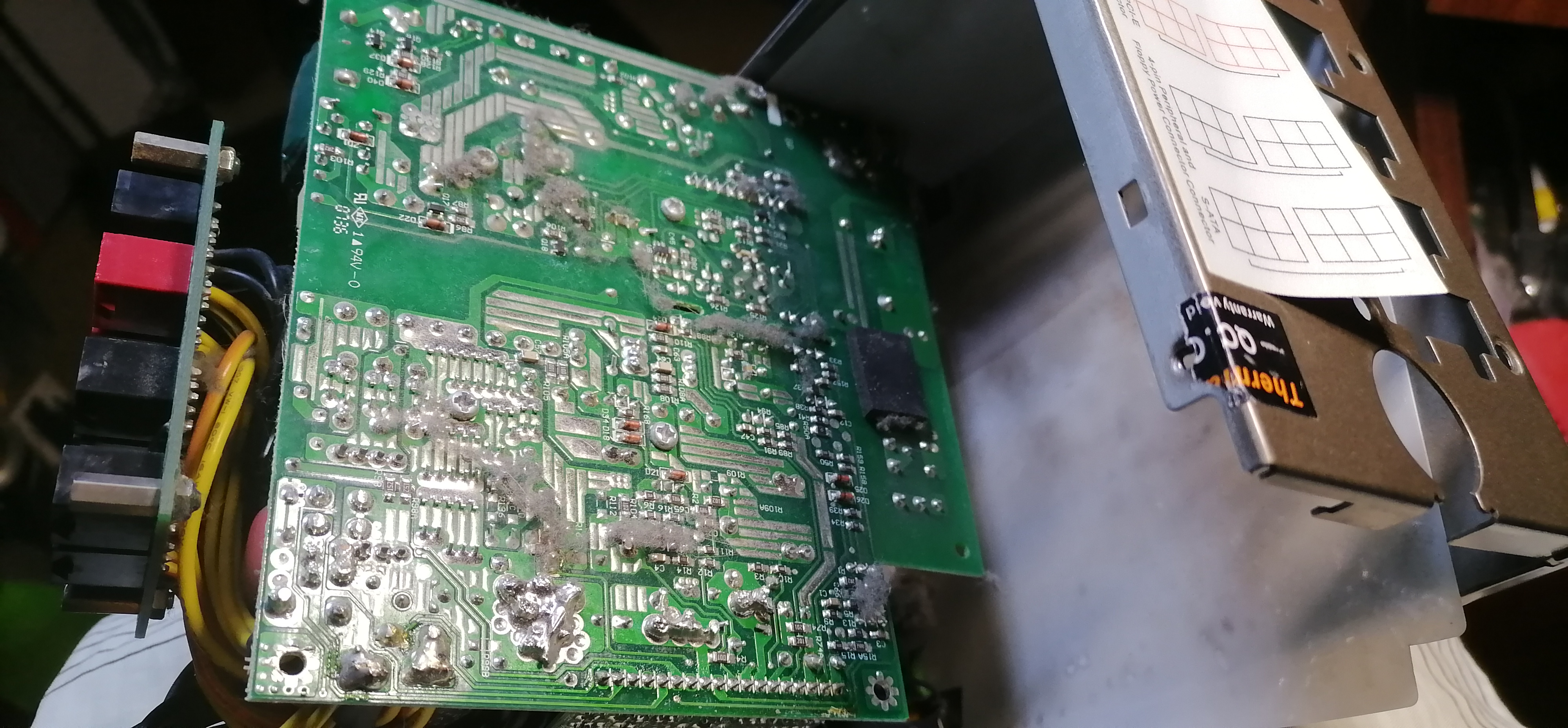

часть на фото после пылесоса, но до разборки
если не забуду, зафотаю старый, если когда доберусь разобрать для как в запас.

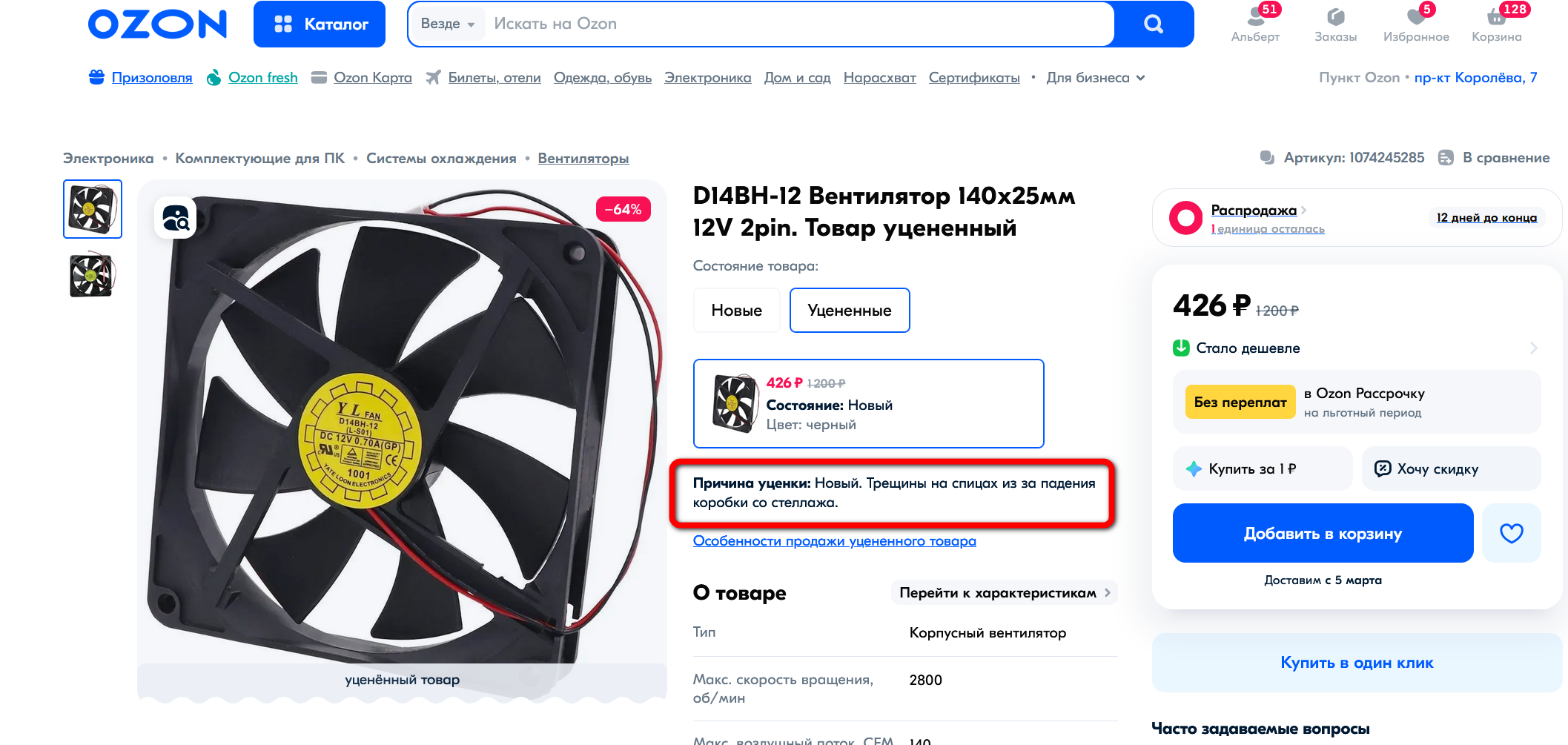

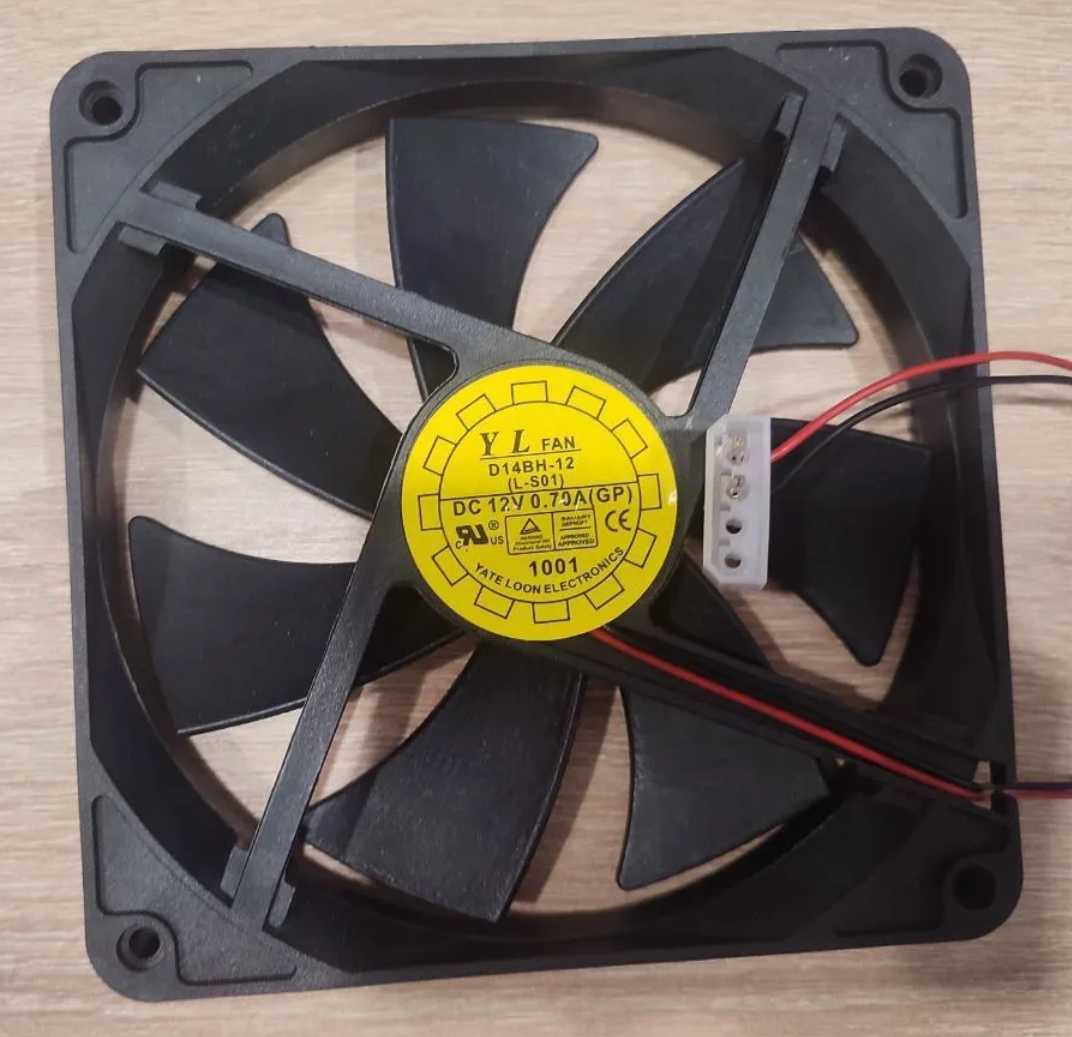

вентиль вроде еще нормальный, но решил поставить сразу новый D14BH-12, чтоб потом не лазить. встал как родной.
подумываю еще допфильтр втыкнуть, чтоб поменьше пыли внутри копилось. жду когда приедет.

как то так..........

Брали на озон?

Та не, нет желания переплачивать не пойми за что-кому......да и дорого там.

parsons Ну и где же тогда?

kolyan1980-08-11 в лс

он ведь такой шумный

а кому сейчас леХко?
потому и был успешно заменен из закромов на арктик - влетел как родной. вижу пока один минус - на холодную продувает похуже, как будет на горячую будем посмотреть, не пробУвал. вроде он управляется по питанию и увеличивает обороты по мере нагрева......
экран убирать не стал, наверное не зря установлен, да и споров хватает по нему.
только угол атаки изменил, может и получше будет
а тот пусть лежит как в запас на всякий

Так новый или Арктик?

сначала поставил новый.........
а седня решил заменить на арктик
все равно еще старый бп не вытаскивал из компа
