Цель рациональной организации воздушных потоков в корпусе состоит в обеспечении необходимого охлаждения всех компонентов компьютера при комфортном для пользователя уровне шума. Используя набор из определённого числа вентиляторов, можно испытать для имеющейся компьютерной сборки несколько приведенных ниже типовых оптимизированных схем и по результатам выбрать лучшую по температурам, акустическому комфорту и прочим факторам.

Отрицательное давление используется в схемах охлаждения с упором на отток: "GPU 2", "GPU 3" и "GPU 4". Слово "GPU" для названий этих схем выбрано, поскольку за счёт улучшения оттока горячего воздуха приоритет охлаждения получает видеокарта. Основную работу выполняют вытяжные вентиляторы. Приточные вентиляторы помогают усилить поток и направить его по нужному пути: к GPU, к HDD, через фильтры и т. п. Отрицательное давление способствует проникновению пыли внутрь корпуса сквозь щели.

Положительное давление используется в схемах охлаждения с упором на приток: "CPU 3", "CPU 4 (3+1)", "CPU 4 (2+2)" и "CPU 5". Слово "CPU" для названий этих схем выбрано, поскольку за счёт улучшения притока холодного воздуха приоритет охлаждения получает процессор. Основную работу выполняют приточные вентиляторы. Вытяжные вентиляторы помогают усилить поток и направить горячий воздух наружу. Положительное давление препятствует проникновению пыли внутрь корпуса сквозь щели.

Вентиляторы обеспечивают приток холодного воздуха (обозначается синим цветом) и отток горячего воздуха (обозначается красным цветом). Их количество указывается цифрами в названиях схем.

Выбор схем охлаждения является прерогативой пользователя. Параметры каждой компьютерной сборки и предпочтения сугубо индивидуальны. Только практическое сравнение лучше всего поможет выявить оптимальную схему с учётом всех имеющихся условий.

Пример выбора схем. Представим, что изначально в корпусе 4 комплектных вентилятора были расставлены по схеме "CPU 4 (3+1)": 3 спереди и 1 сзади. Когда был произведён апгрейд, то выяснилось, что новая видеокарта перегревается. Тогда для усиления вытяжки у корпуса открывается один верхний слот, в который перемещается комплектный вентилятор, и производится настройка по схеме "GPU 4". Замеряются температуры и оцениваются акустические параметры. Затем производится перенастройка по схеме "CPU 4 (2+2)". Снова замеряются температуры и оцениваются акустические параметры. По результатам в качестве базы выбирается лучшая из этих двух схем по температурам, акустическому комфорту и прочим факторам. Далее можно рассуждать на тему замены комплектных вентиляторов на более производительные и тихие, увеличивать или уменьшать обороты, либо рассматривать варианты перехода на смежные схемы. Так, если два передних вентилятора 120 мм в схеме "GPU 4" заменить на один вентилятор 140 мм, то будет получена схема "GPU 3". В схеме "CPU 4 (2+2)" к двум передним вентиляторам можно добавить третий, перейдя на схему "CPU 5". Тем самым удастся улучшить охлаждение без повышения оборотов, либо снижением оборотов повысить акустический комфорт без ухудшения охлаждения.

Типовые образцы оптимизированных схем охлаждения с набором от двух до пяти вентиляторов приведены ниже. Указанные на схемах значения оборотов могут служить лишь в качестве ориентира. Для каждой компьютерной сборки и конкретного пользователя будут свои настройки. Наибольший практический интерес представляют схемы "GPU 3" и "CPU 5".

∙ "Вентиляция: Методика выбора корпуса";
∙ "Вентиляция: Организация воздушного охлаждения";
∙ "Вентиляция: Раскрытие потенциала воздушного охлаждения";
∙ "Жидкостное охлаждение: Правильная установка радиатора";
∙ "Жидкостное охлаждение: Расположение радиаторов в корпусе";
∙ "Жидкостное охлаждение: Схемы охлаждения с радиатором спереди";
∙ "Наилучшие варианты установки вентиляторов в корпусе be quiet! Pure Base 500";
∙ "Наилучшие варианты установки вентиляторов в корпусе Fractal Design Define 7";
∙ "Наилучшие варианты установки вентиляторов в корпусе Fractal Design Define 7 Compact".

Проц - 8700 non K (Скальп)
Мать - Asus Prime Z390M
Охлаждение - ID-Cooling SE-214L-R
Видео - Palit 2080ti GamingPro OC (Downvolt 0,869@1830) чтоб не упиралось в TDP
SSD M2 - Corsair MP500 (Горячий, с колхозным радиатором 2см)
Корпус - Cougar Gemini M (mAtx)
Все остальное не сильно греется, блок питания при моем потреблении даже вентилятор не включает, так что не пишу (можете посмотреть в профиле), но в таблице отражу.

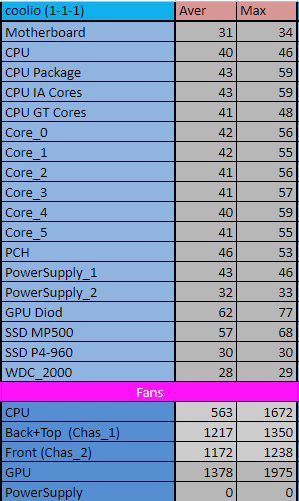

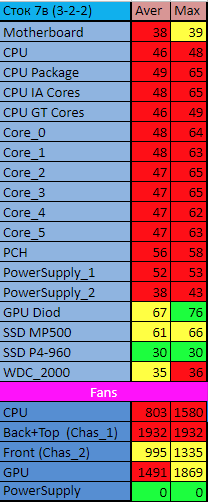

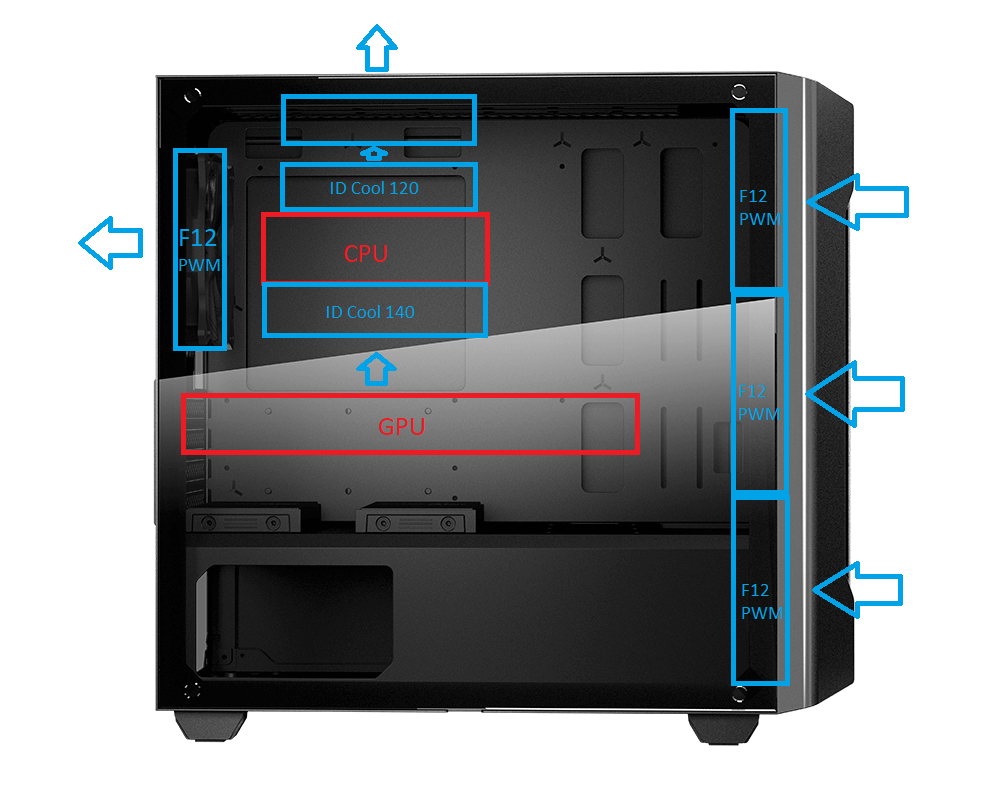

- 3 Вентиля спереди: 2xArctiс Cooling F12 PWM (середина-верх), 1хGelid Silent 12 (низ) на постоянной скорости 7 вольт.
- 2 Вентиля на башне: ID Cooling 140 (с комплекта), ID Cooling 120 (с алиэкспресс).
- 2 Вентиля выдув: 2xArctiс Cooling F12 PWM

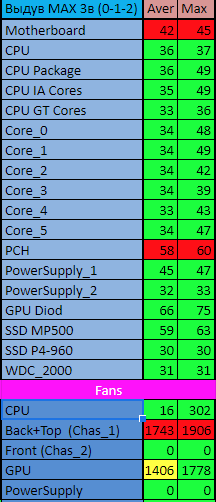

- 0 Вентилей спереди
- 1 Вентиль на башне: Arctiс Cooling F12 (вообще стоял:), его раскручивал вентилятор на задней стенке)
- 2 Вентиля выдув: 1xID Cooling 140 (стоковый, с башни) на задней стенке, 1xDeepCool 120 (из комплекта водянки) на верху.

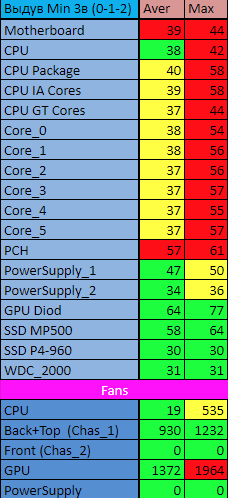

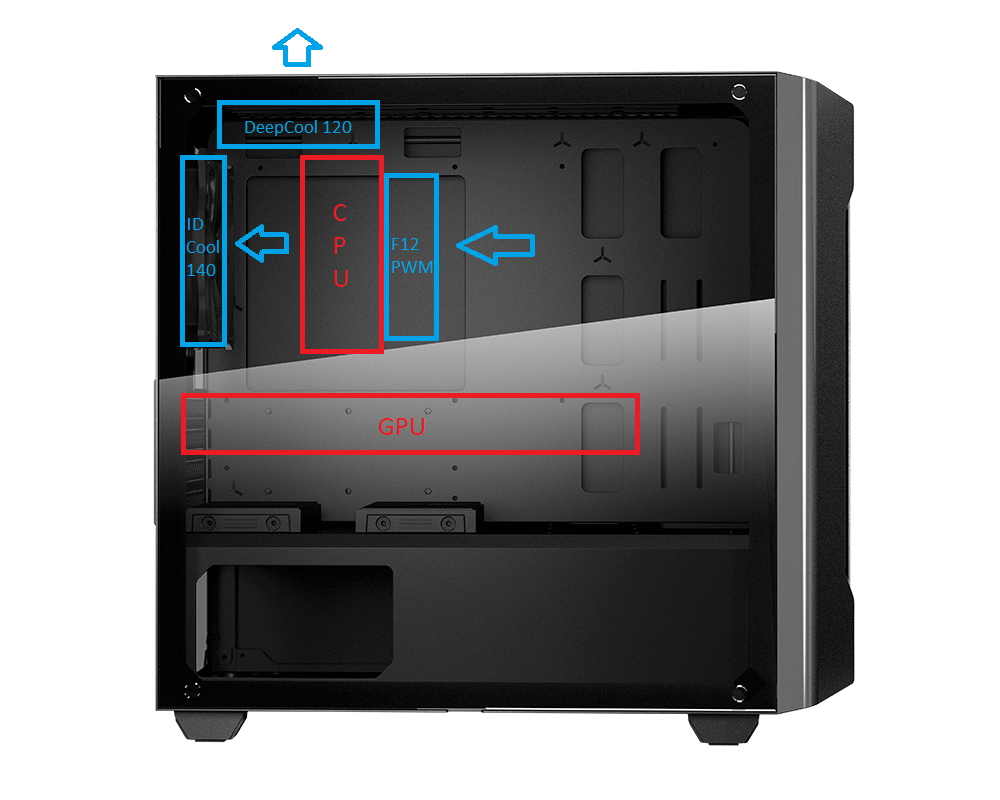

- 0 Вентилей спереди
- 1 Вентиль на башне: Arctiс Cooling F12.
- 2 Вентиля выдув: 1xID Cooling 140 (стоковый, с башни) на задней стенке, 1xDeepCool 120 (из комплекта водянки) на верху.

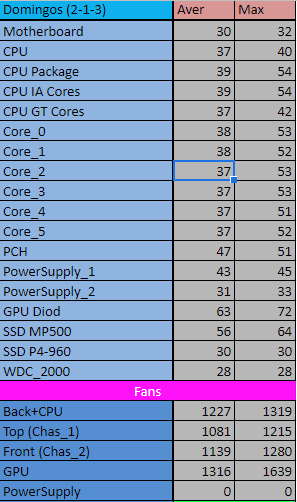

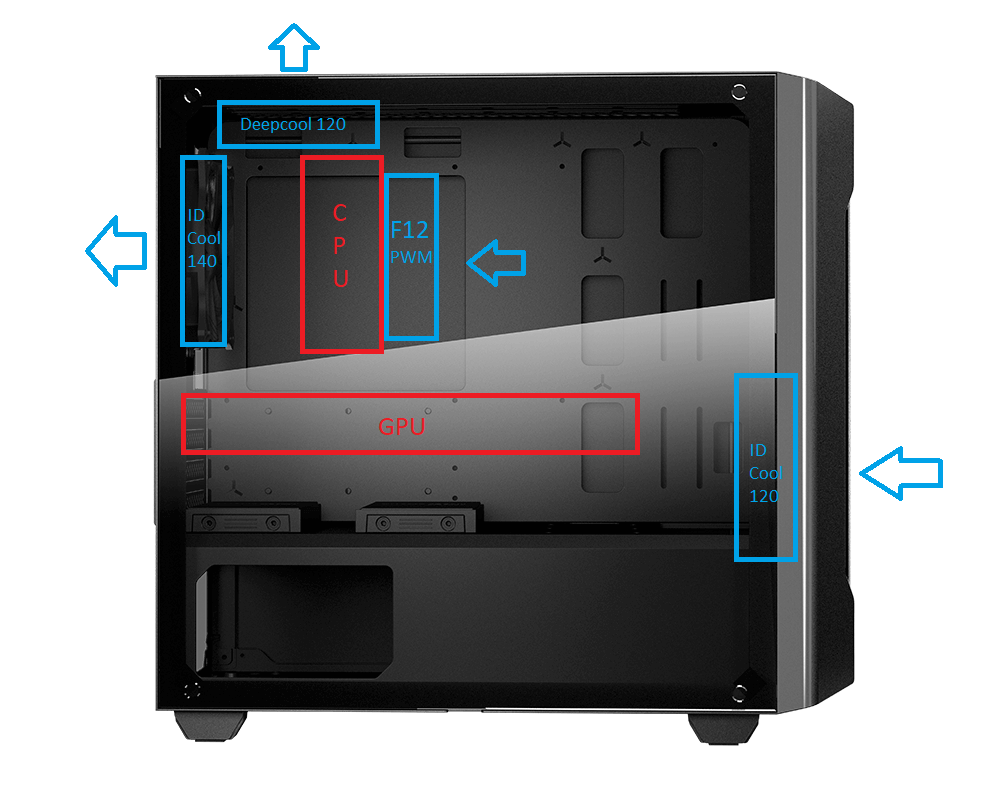

- 1 Вентиль спереди: ID Cooling 120 (с алиэкспресс), прям напротив видюхи.
- 1 Вентиль на башне: Arctiс Cooling F12.
- 2 Вентиля выдув: 1xID Cooling 140 (стоковый, с башни) на задней стенке, 1xDeepCool 120 (из комплекта водянки) на верху.

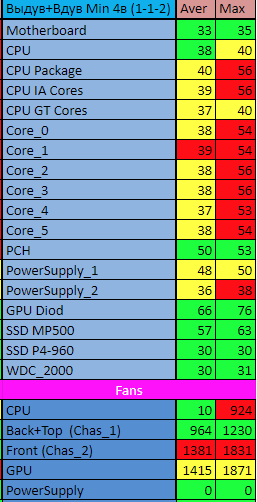

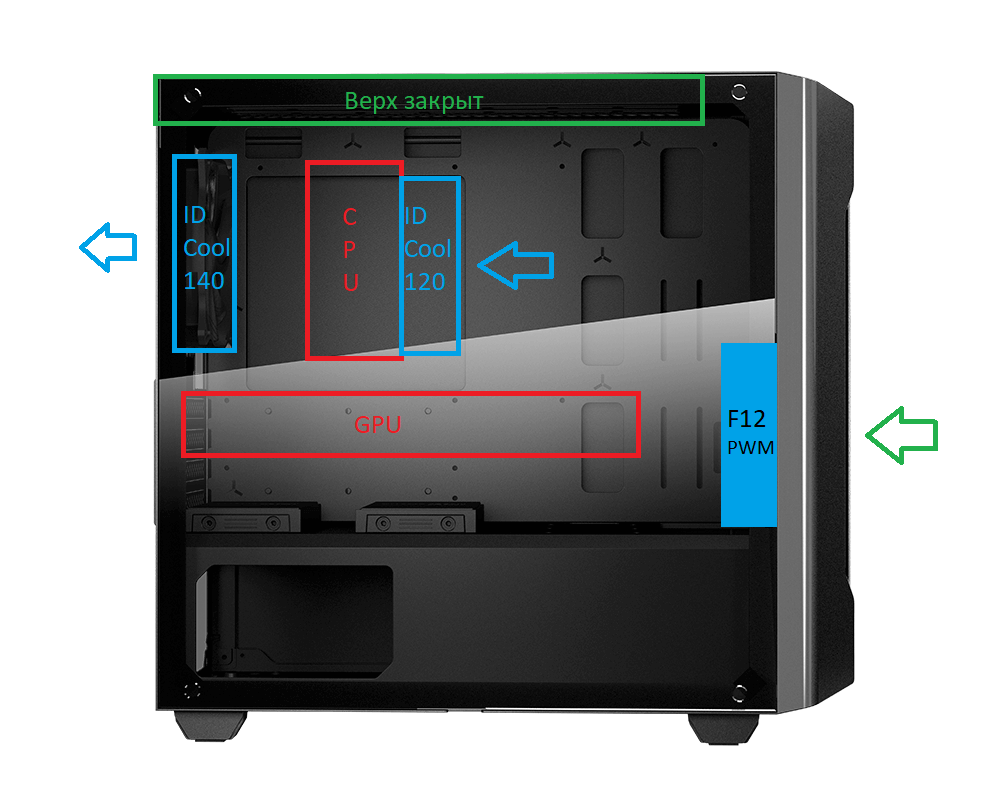

- 1 Вентиль спереди: Arctiс Cooling F12, прям напротив видюхи.
- 1 Вентиль на башне: ID Cooling 120 (с алиэкспресс).
- 1 Вентиля выдув: 1xID Cooling 140 (стоковый, с башни) на задней стенке, верх заклеен малярной лентой.

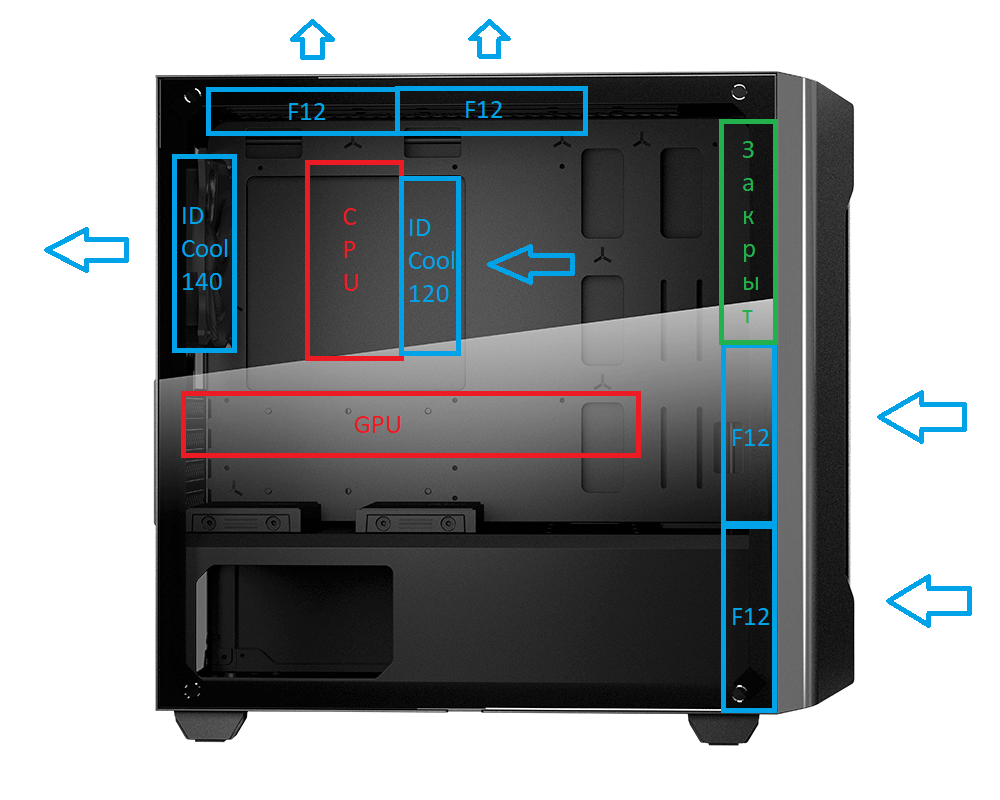

- 2 Вентиля спереди: Arctiс Cooling F12 снизу и в середине, третье посадочное место ближе к верху заклеено малярной лентой.
- 1 Вентиль на башне: ID Cooling 120 (с алиэкспресс).
- 3 Вентиля выдув: 1xID Cooling 140 (стоковый, с башни) на задней стенке, 2xArctiс Cooling F12 на верху.
