  SHTIFT
Прилепленное (важное) сообщение

Junior
Статус: Не в сети
Регистрация: 13.06.2011
Откуда: Ростов-на-Дону
FAQ

По вопросам не касающихся конкретно подбора и реализации замены вентилятора в БП обращайтесь в как уменьшить шум (обороты вентилятора) в БП.

Каким образом происходит регулировка оборотов вентилятора?
Описание
Регулировка оборотов вентиляторов у большинства БП происходит по двухпроводному подключению путём изменения питающего напряжения по второму(обычно красному) проводу.
Реже встречается у БП управление по четырехпроводному подключению путём широтно-импульсной модуляции(PWM).
Так же встречаются иные вариации управления:
Например, у БП от Enermax, в частности Enermax Galaxy DXX 850W, осуществлено управление по трёхпроводному подключению с фиксацией оборотов по третьему проводу. В этом случае при оборотах менее 800 БП сигнализирует о неисправности.
В случае Enermax MODU87+ 800W по второму проводу подаётся постоянное питание на контроллер, а по третьему проводу идёт питание самого двигателя в диапазоне от 3 до 12 вольт.
Нижняя грань напряжения может быть менее 6 вольт.
Распиновка разъёма вентилятора:
[*]Двухпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
[*]Трёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
3 — датчик оборотов(желтый)
[*]Четырёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(желтый)
3 — датчик оборотов(зелёный)
4 — управление оборотами(синий)[/list]
Расцветка проводов может быть другая.
Учтите, что распиновка разъёма вентилятора БП может быть иной, пример: Antec TP-750 и Thermaltake Toughpower DPS 850W.[/spoiler]Критерии подбора.
Вентилятор должен:
  • соответствовать типоразмеру уже установленного;
  • иметь низкое стартовое напряжение(при регулировке оборотов вентилятора БП по пит. напряжению) либо быть с PWM управлением(в случае PWM регулировки оборотов вентилятора БП);
  • обладать выносливым подшипником.
Возникающие сложности при замене:
  • Разъём нового вентилятора 3-pin или 4-pin, а у старого 2-pin(фото разъёма).
Можно переставить разъём вентилятора таким образом:
Необходимо вынуть контакты из разъёма. Для этого нужно вдавить защелку(1) и потянут за провод(2):
После вернуть защелку в исходное положение:

И вставить провода в необходимый разъём(снятый со штатного вентилятора):
  • Строение разъёма не подходит для вышеназванного способа либо у вентилятора БП нет разъёма, т.е. провода питания припаяны непосредственно к плате.
    Отрежьте провода от вентилятора в БП и скруткой/пайкой соедините соответственно с распиновкой проводов от платы с проводами нового вентилятора. Не забудьте изолировать каждый провод изолентой/термоусадкой.
  • Штатный вентилятор заявлен 135 мм, 139 мм либо 140 мм, но новый вентилятор 140 мм не подходит по крепежным отверстиям.
    Можно нивелировать разницу используя силиконовые "гвозди".
Важно:
  • Ни в коем случае не закоротите контакты разъёма питания вентилятора на плате. Это может привести к выходу из строя регулировки оборотов.
Дополнительные возможности:
  • После замены вентилятора в БП можно вывести тахосигнал на мат. плату, тем самым задействовать отображение оборотов.
  • Так же можно вывести и PWM сигнал, что позволит корректировать обороты(на свой страх и риск).
Вентиляторы пригодные для использования в БП:
120 мм:
  • Scythe Kama Flow 2
    Стартовое напряжение 4.6V для SP1225FDB12L, 3V для SP1225FDB12M, 2.8 V для SP1225FDB12H(сведения от Jordan).
  • Zalman ZM-3 FBD
    Стартовое напряжение 3.7V(сведения от Jordan).
  • NOISEBLOCKER BlackSilentPRO
    Стартовое напряжение 3.9V - PL-2, 4.1V - PL-1(сведения от Jordan).
  • Nanoxia FX EVO 120
    Стартовое напряжение 3.7V - IFC 1600, 3.5 - IFC 1300, 5V - IFC 1000(сведения от Jordan).
140 мм.
Вентиляторы 140 мм имеющие доп. крепления как у 135 мм:
Оригинальный пост за 13.06.2011 21:35:
Вопрос вот в чём после где то полутора лет эксплуатации самым шумным местом в системе стал БП : Thermaltake TRX-650MPC. Стоит там вентилятор 140-ка разборка и смазка желаемых результатов не дала. Думаю заменить на что то типа : Этого. Питание вентилятора на бп осуществляется ч/з 2 pin разъём!!!! Какие провода из 3 pin надо задействовать при замене вентилятора??? Подскажите пожалуйста!!!


Последний раз редактировалось Egor008 18.10.2014 23:27, всего редактировалось 23 раз(а).

Реклама

Партнер
  iamgreen

Member
Статус: Не в сети
Регистрация: 16.10.2014
Яков да нет там качества, одни трещетки
  Яков

Member
Предупреждение
Статус: В сети
Регистрация: 08.02.2012
Откуда: Алтай Бийск
Фото: 1
iamgreen поискать инфу по стартовому напряжению и по шуму у Deepcool FD14. может подойдет?

_________________
ASUS Z77-M Pro|i5-2500K@4.0|4x4 Samsung 1600|1070 GameRock|Chieftec APS 650W|Zalman Z9U3|LG 24MP88HV-S|SUA1000I

  iamgreen

Member
Статус: Не в сети
Регистрация: 16.10.2014
Яков это уже наверно сам CHiCHo проверит
  CHiCHo

Member
Статус: Не в сети
Регистрация: 24.03.2006
Откуда: Moscow
Фото: 263
wwr222 писал(а):
А все тот же р14... Ну, с пятой попытки подберешь нормальный...

увы, но в корсары он не лезет. Пробовал. 27 мм мешают
Яков писал(а):
купить такой же Pure Wings 2

анриал, нет в продаже.
В общем, взяли Ять лунь, как и стоит в блоке, 2 пин. В биток шопе. Брат выбрал тот, у которого втулка почти не шумит прямо у уха. Его и поставим. Правда, не GP D14BH-12(L-SSS), версия L-S01, "менее! оборотистая, 2200 вместо 2800 у оригинала)))
Правда, все равно там выше 1100 нету по обзорам. Ну, будет 900, ок. Проверю тахометром.
  iamgreen

Member
Статус: Не в сети
Регистрация: 16.10.2014
CHiCHo такой есть https://www.wildberries.ru/catalog/3173 ... =478465756
  Shpongle

Member
Статус: Не в сети
Регистрация: 02.02.2021

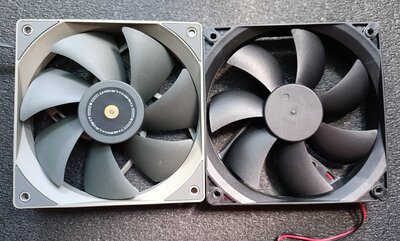

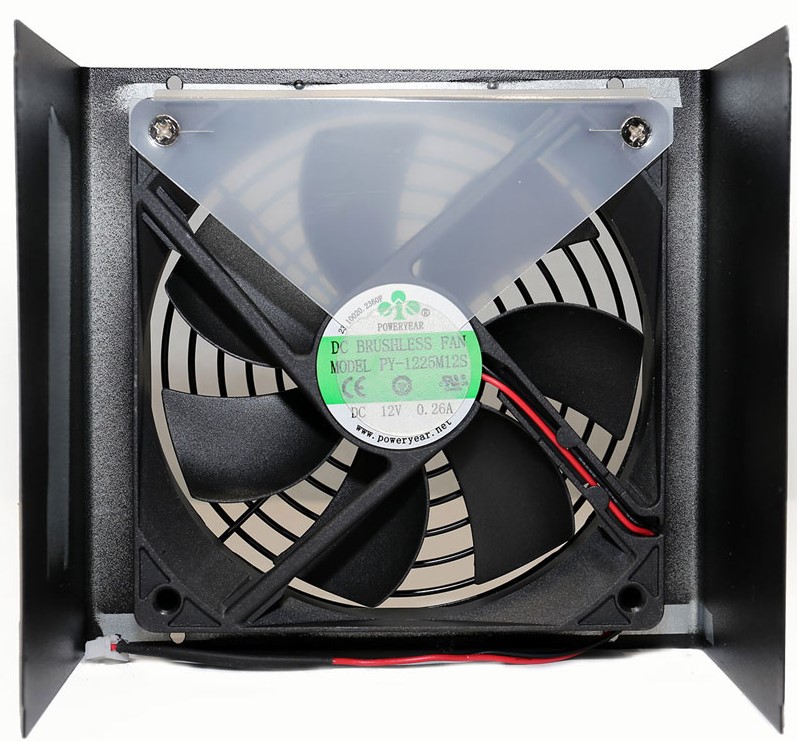

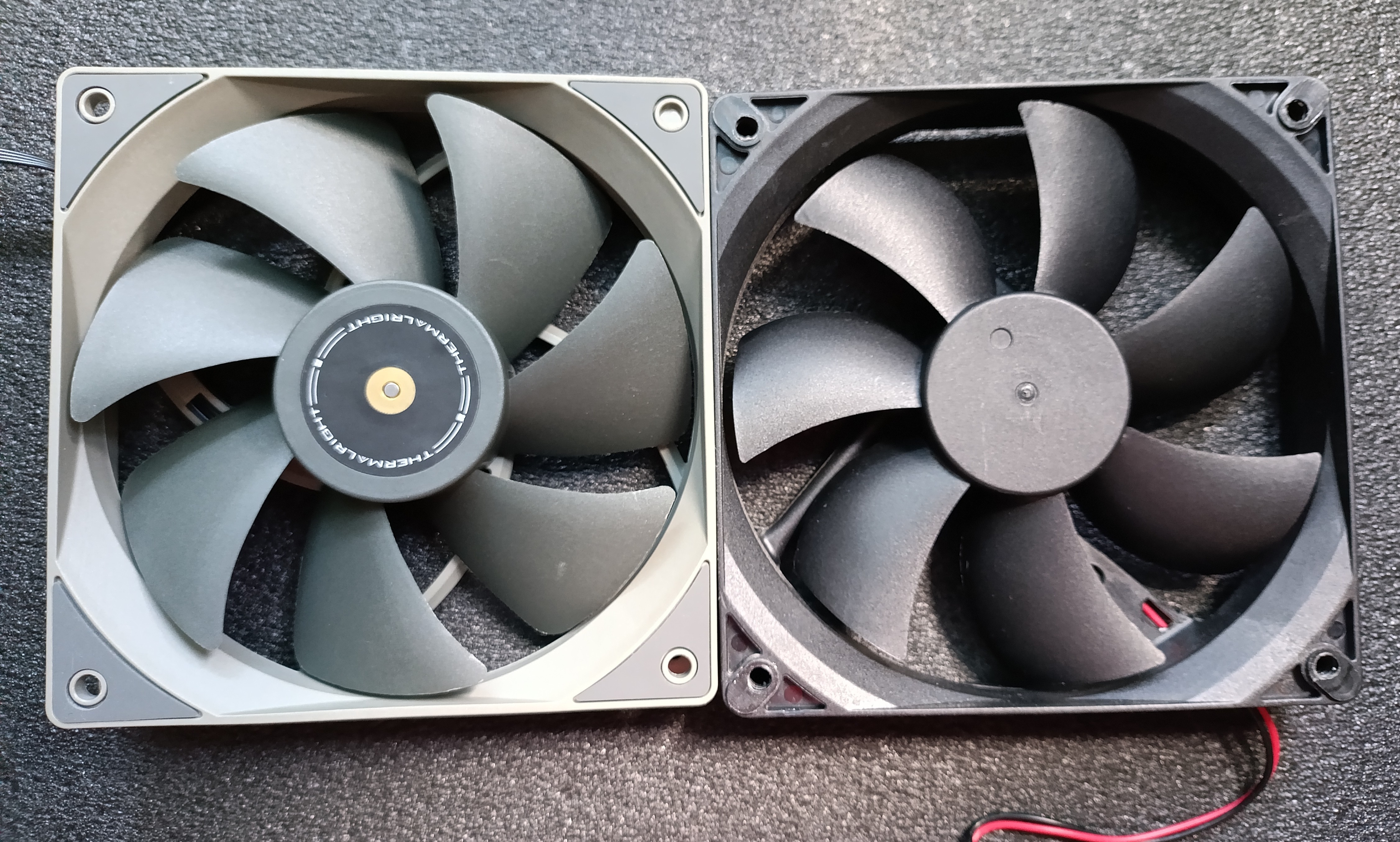

Чем можно заменить печальноизвестный Hong Hua HA1225H12F-Z (Seasonic Focus 550FX)?
Эти вот подойдут? Или есть готовое решение без танцев/переходников?

Arctic P12 PWM PST CO - https://www.arctic.de/en/P12-PWM-PST-CO/ACFAN00121A
Thermalright TL-E12B EXTREM - https://www.thermalright.com/product/tl-e12b-extrem/

_________________
Ryzen 5600|4000|-30
Scythe Ninja 5
ASUS TUF B450M Pro Gaming
Ballistix 2x8 3600 CL16
1050Ti KalmX
Seasonic 550FX
Thermaltake Versa 18/17
