  SHTIFT
Прилепленное (важное) сообщение

Junior
Статус: Не в сети
Регистрация: 13.06.2011
Откуда: Ростов-на-Дону
FAQ

По вопросам не касающихся конкретно подбора и реализации замены вентилятора в БП обращайтесь в как уменьшить шум (обороты вентилятора) в БП.

Каким образом происходит регулировка оборотов вентилятора?
Описание
Регулировка оборотов вентиляторов у большинства БП происходит по двухпроводному подключению путём изменения питающего напряжения по второму(обычно красному) проводу.
Реже встречается у БП управление по четырехпроводному подключению путём широтно-импульсной модуляции(PWM).
Так же встречаются иные вариации управления:
Например, у БП от Enermax, в частности Enermax Galaxy DXX 850W, осуществлено управление по трёхпроводному подключению с фиксацией оборотов по третьему проводу. В этом случае при оборотах менее 800 БП сигнализирует о неисправности.
В случае Enermax MODU87+ 800W по второму проводу подаётся постоянное питание на контроллер, а по третьему проводу идёт питание самого двигателя в диапазоне от 3 до 12 вольт.
Нижняя грань напряжения может быть менее 6 вольт.
Распиновка разъёма вентилятора:
[*]Двухпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
[*]Трёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
3 — датчик оборотов(желтый)
[*]Четырёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(желтый)
3 — датчик оборотов(зелёный)
4 — управление оборотами(синий)[/list]
Расцветка проводов может быть другая.
Учтите, что распиновка разъёма вентилятора БП может быть иной, пример: Antec TP-750 и Thermaltake Toughpower DPS 850W.[/spoiler]Критерии подбора.
Вентилятор должен:
  • соответствовать типоразмеру уже установленного;
  • иметь низкое стартовое напряжение(при регулировке оборотов вентилятора БП по пит. напряжению) либо быть с PWM управлением(в случае PWM регулировки оборотов вентилятора БП);
  • обладать выносливым подшипником.
Возникающие сложности при замене:
  • Разъём нового вентилятора 3-pin или 4-pin, а у старого 2-pin(фото разъёма).
Можно переставить разъём вентилятора таким образом:
Необходимо вынуть контакты из разъёма. Для этого нужно вдавить защелку(1) и потянут за провод(2):
После вернуть защелку в исходное положение:

И вставить провода в необходимый разъём(снятый со штатного вентилятора):
  • Строение разъёма не подходит для вышеназванного способа либо у вентилятора БП нет разъёма, т.е. провода питания припаяны непосредственно к плате.
    Отрежьте провода от вентилятора в БП и скруткой/пайкой соедините соответственно с распиновкой проводов от платы с проводами нового вентилятора. Не забудьте изолировать каждый провод изолентой/термоусадкой.
  • Штатный вентилятор заявлен 135 мм, 139 мм либо 140 мм, но новый вентилятор 140 мм не подходит по крепежным отверстиям.
    Можно нивелировать разницу используя силиконовые "гвозди".
Важно:
  • Ни в коем случае не закоротите контакты разъёма питания вентилятора на плате. Это может привести к выходу из строя регулировки оборотов.
Дополнительные возможности:
  • После замены вентилятора в БП можно вывести тахосигнал на мат. плату, тем самым задействовать отображение оборотов.
  • Так же можно вывести и PWM сигнал, что позволит корректировать обороты(на свой страх и риск).
Вентиляторы пригодные для использования в БП:
120 мм:
  • Scythe Kama Flow 2
    Стартовое напряжение 4.6V для SP1225FDB12L, 3V для SP1225FDB12M, 2.8 V для SP1225FDB12H(сведения от Jordan).
  • Zalman ZM-3 FBD
    Стартовое напряжение 3.7V(сведения от Jordan).
  • NOISEBLOCKER BlackSilentPRO
    Стартовое напряжение 3.9V - PL-2, 4.1V - PL-1(сведения от Jordan).
  • Nanoxia FX EVO 120
    Стартовое напряжение 3.7V - IFC 1600, 3.5 - IFC 1300, 5V - IFC 1000(сведения от Jordan).
140 мм.
Вентиляторы 140 мм имеющие доп. крепления как у 135 мм:
Оригинальный пост за 13.06.2011 21:35:
Вопрос вот в чём после где то полутора лет эксплуатации самым шумным местом в системе стал БП : Thermaltake TRX-650MPC. Стоит там вентилятор 140-ка разборка и смазка желаемых результатов не дала. Думаю заменить на что то типа : Этого. Питание вентилятора на бп осуществляется ч/з 2 pin разъём!!!! Какие провода из 3 pin надо задействовать при замене вентилятора??? Подскажите пожалуйста!!!


Последний раз редактировалось Egor008 18.10.2014 23:27, всего редактировалось 23 раз(а).

Реклама

Партнер
  chnn

Junior
Статус: Не в сети
Регистрация: 06.04.2023
yorker писал(а):
переходник нормальный вентиль запустит, но тут говорят что PWM вентили адекватно не работают через него, поэтому я на 3 пиновый Arctic с таким же переходником перешел в итоге.

спасибо, а не подскажешь какой лучше Артик брать ? или другой вентиль
  yorker

Member
Статус: Не в сети
Регистрация: 09.11.2018
Откуда: Moscow
Да там всего их два P12 и F12. Я использовал F12 из старых запасов он тихий, поток воздуха побольше чем у штатных, поэтому шум решётках может быть от возд.потока. P12 более тихий в этом плане. Лучше оба купить и на месте проверить, соберёте и смотрите как в простое и под нагрузкой, там выберете уже. Кабель с переходником аккуратно уложите внутри чтобы не мешал вентилятор опустить и боковую стенку не мешал, там просто сами увидите. Зато потом тишина будет без треска и шуршания
  iamgreen

Member
Статус: Не в сети
Регистрация: 16.10.2014
chnn писал(а):
какой лучше Артик брать ?

лучше вообще не брать их
  chnn

Junior
Статус: Не в сети
Регистрация: 06.04.2023
iamgreen писал(а):
лучше вообще не брать их

а что лучше ?
  yorker

Member
Статус: Не в сети
Регистрация: 09.11.2018
Откуда: Moscow
iamgreen писал(а):
лучше вообще не брать их


Да ладно нагонять, адекватные они, недавно брал и p12 и p14 в ОТ, нормальные достаточно тихие вентили, и корпус блока питания нормально продувают. Бракованные вам никто не запрещает вернуть, а в озоне лучше не брать, там возвратов тьма.

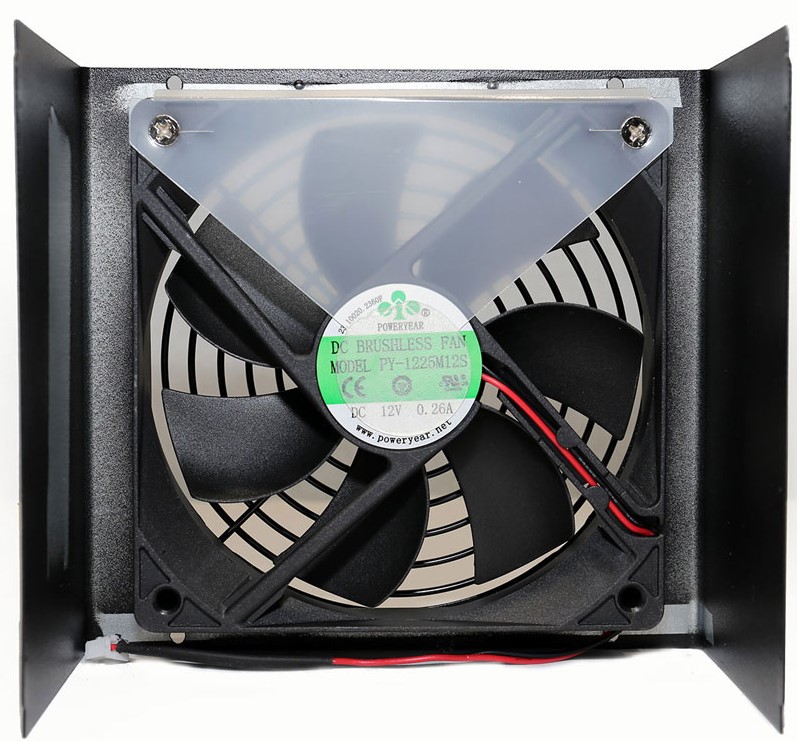

Кстати на вентиле штатном будет диффузор пластиковый, отклейте его аккуратно с растворителем(или открутите 2 винта) и перекрепите на новый, на тоже место относительно выхода провода, он должен быть со стороны решетки Выдува блока питания.

дефлектор
Вложение:
Screenshot.jpg [ 136.66 КБ | Просмотров: 2272 ]


Последний раз редактировалось yorker 29.09.2025 18:27, всего редактировалось 1 раз.

  iamgreen

Member
Статус: Не в сети
Регистрация: 16.10.2014
yorker писал(а):
а в озоне лучше не брать, там возвратов тьма.

как будто в ОТ не тот же брак продают. Только моск потом имеют 21 день
  Xenosag

Member
Статус: Не в сети
Регистрация: 12.06.2006
Откуда: Уссурийск

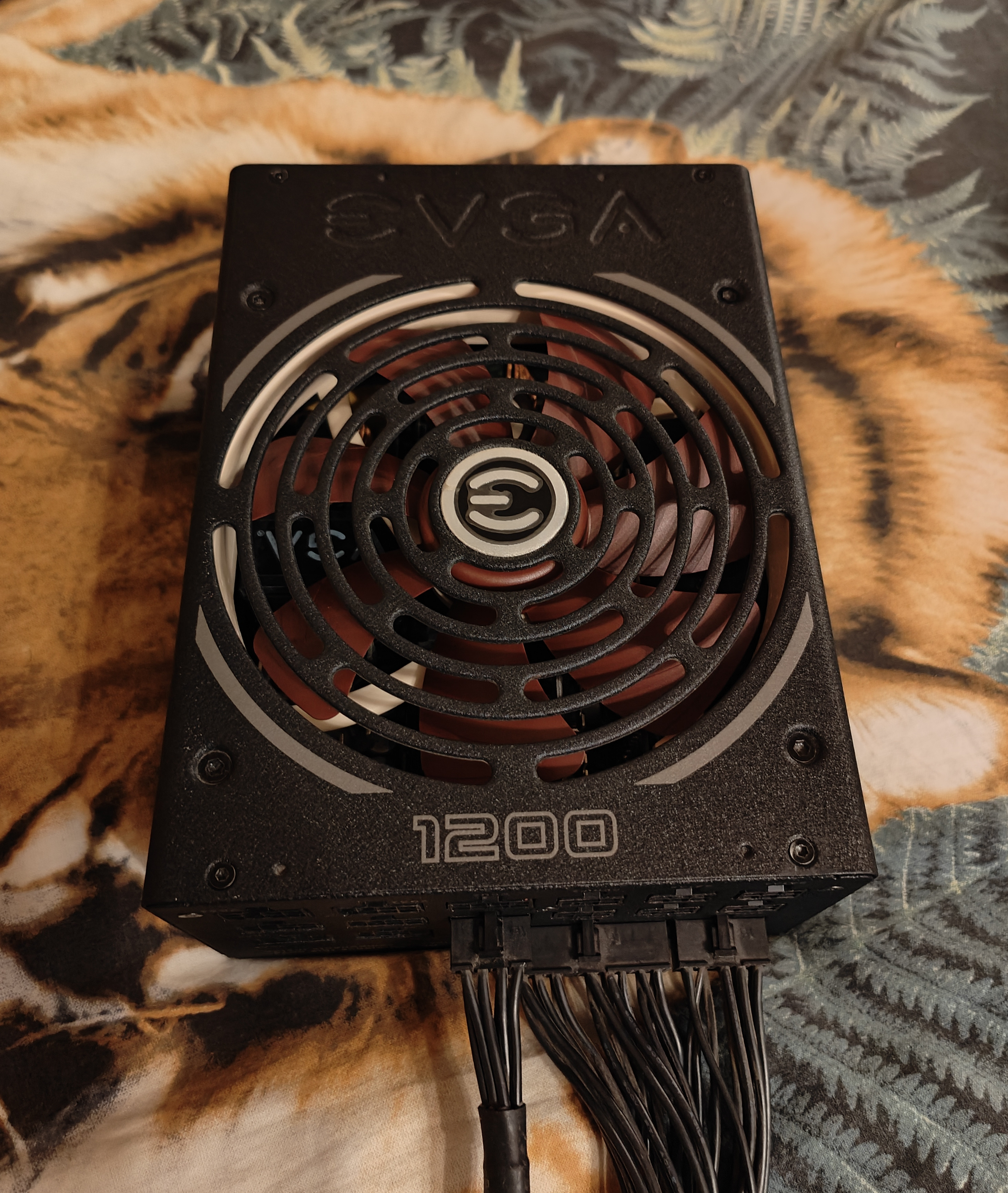

Наконец-то устранил последний источник шума в ПК
Вложение:
evga1200p2.jpg [ 1.9 МБ | Просмотров: 1788 ]


  Litoy.88

Member
Статус: Не в сети
Регистрация: 18.04.2010
Откуда: Красноярск
Посоветуйте максимально эффективный и в меру не шумный вентиль,в замен родного на БП Thermaltake TPX-775.
Так как корпус старый и имеет в задней части лишь одно место под вертушку на выдув,часть горячего воздуха идёт через БП,вот думаю поставить туда эффективный 140х140 при этом убрать регулировку,а сделать на постоянку 9в

_________________
Ryzen 5 3600[4.2hHz]|IH-THOR|MSI B450A-PRO MAX|Crucial Ballistix 3800|RX6900XT XFX MERC319|TT Toughpower XT 775W|ASUS TA-U1

  Damsus

Member
Статус: Не в сети
Регистрация: 01.12.2007
Откуда: Россия
БП Chieftec bps-550c, вместо почившего YL D14BH-12, поставил Arctic P14 Slim pwm pst. В характеристиках написано, что стартовое напряжение - 4В. Кабель у него 4 пин, отрезал два, спаял. Включаю комп, кулер дергается, пытается запуститься и так секунд 10, потом стартует и все нормально. В чем может быть проблема, стартовое напряжение больше 4в, отличное от заявленных?
  iamgreen

Member
Статус: Не в сети
Регистрация: 16.10.2014
возможно у бп меньше стартовое, а может потому что pwm версия вентилятора. обычно лучше брать 3 пин модели под переделку
такой попробуйте https://www.wildberries.ru/catalog/5889 ... rgetUrl=EX
  Marikss

Junior
Статус: Не в сети
Регистрация: 20.12.2014
Заменил только что в блоке Чифтек 2 подшипника во всем известном YL D14BH-12, стрекот пропал.
  yorker

Member
Статус: Не в сети
Регистрация: 09.11.2018
Откуда: Moscow
Marikss писал(а):
Заменил только что в блоке Чифтек 2 подшипника во всем известном YL D14BH-12, стрекот пропал.


А подробнее можно, лучше с фото
  Marikss

Junior
Статус: Не в сети
Регистрация: 20.12.2014
yorker писал(а):
А подробнее можно, лучше с фото


А там особо нечего фоткать, легко разбирается вентилятор и там 2 подшипника, заказываем на озон Подшипники 693 (3х8х4) и делов то.
  yorker

Member
Статус: Не в сети
Регистрация: 09.11.2018
Откуда: Moscow
Marikss писал(а):
yorker писал(а):
А подробнее можно, лучше с фото


А там особо нечего фоткать, легко разбирается вентилятор и там 2 подшипника, заказываем на озон Подшипники 693 (3х8х4) и делов то.


в технике менял/выпрессовывал подшипники много раз, но вентилятор как разбирается можете прояснить?
  Marikss

Junior
Статус: Не в сети
Регистрация: 20.12.2014
yorker писал(а):
в технике менял/выпрессовывал подшипники много раз, но вентилятор как разбирается можете прояснить?


сзади вентилятора резиновая заглушка, её вытаскиваем и видим вал вентилятора, на нём пластиковое колечко стопор, аккуратно его надо поддеть и всё, вытаскиваем крыльчатку. Сами подшипники легко вынимаются.
  yorker

Member
Статус: Не в сети
Регистрация: 09.11.2018
Откуда: Moscow
Спасибо!
  Saturnus

Member
Статус: Не в сети
Регистрация: 23.03.2023
Да, имхо тоже лучше привести в порядок стоковый кулер чем искать замену которая может быть гораздо менее производительной (как по статическому давленияю так и по объему прокачке воздуха), вызывать перегрев компонентов БП и стать угрозой его выхода из строя. Если стоковый кулер слишком шумный, лучше попробовать его замедлить что вызовет меньшую потерю эффективности охлаждения чем замена на гораздо менее производителный кулер. Подшипники качения меняются элементарно, втулка тоже может быть заменена, и более того даже на ту же пару шарикоподшипников. Гайдов в сети много. Все добро (втулки, подшипники) для замены берется на али.
  Litoy.88

Member
Статус: Не в сети
Регистрация: 18.04.2010
Откуда: Красноярск
Saturnus В одном посте,столько противоречивости. ИМХО
Saturnus писал(а):
лучше привести в порядок стоковый кулер чем искать замену которая может быть гораздо менее производительной (как по статическому давленияю так и по объему прокачке воздуха), вызывать перегрев компонентов БП и стать угрозой его выхода из строя.
Не берите вертушки самые дешманские,и не будет вам горя!
Saturnus писал(а):
Если стоковый кулер слишком шумный, лучше попробовать его замедлить что вызовет меньшую потерю эффективности охлаждения чем замена на гораздо менее производителный кулер.
А откуда вы знаете,менее производительный он или более? Ну и замедлить стоковый,это тоже снижение производительности,возможно вы остановите его до такого уровня,что он станет по производительности как самый дешманский рублей за 200!?
Saturnus писал(а):
Подшипники качения меняются элементарно, втулка тоже может быть заменена, и более того даже на ту же пару шарикоподшипников. Гайдов в сети много. Все добро (втулки, подшипники) для замены берется на али.

т.е. плохой вентиль,вам перегреет компоненты БП,а тот факт,что у кого то руки могут быть не совсем ровные(да и в принципе человеческий фактор),можно установить втулку чуть криво,при нагреве крыльчатку и вовсе заклинит,это не пугает перегревом?

Зачем изобретать велосипед,если можно потратить 500-700р купить годную вертушку и установить за 5минут?!

_________________
Ryzen 5 3600[4.2hHz]|IH-THOR|MSI B450A-PRO MAX|Crucial Ballistix 3800|RX6900XT XFX MERC319|TT Toughpower XT 775W|ASUS TA-U1

  Saturnus

Member
Статус: Не в сети
Регистрация: 23.03.2023
Litoy.88 писал(а):
ИМХО

Имеешь право. Твои противоречия не комментирую.

Litoy.88 писал(а):
а тот факт,что у кого то руки могут быть не совсем ровные

Понимаю и сочувствую.
  wwr222

Member
Статус: Не в сети
Регистрация: 17.07.2014
Фото: 0
Saturnus писал(а):
Все добро (втулки, подшипники) для замены берется на али.

Ага, только вот отзывы говорят о том, что новые подшипники зачастую полное г...
Такое правило: стал шуметь - меняй, никаких ремонтов! если не можешь подобрать на смену вентиль, твои проблемы. Неси в СЦ, плати мастерам.

_________________
