FAQ

По вопросам не касающихся конкретно подбора и реализации замены вентилятора в БП обращайтесь в как уменьшить шум (обороты вентилятора) в БП.

Каким образом происходит регулировка оборотов вентилятора?
Распиновка разъёма вентилятора:
[*]Двухпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
[*]Трёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(красный)
3 — датчик оборотов(желтый)
[*]Четырёхпроводные:
1 — «-» питания(черный)
2 — «+» питания(желтый)
3 — датчик оборотов(зелёный)
4 — управление оборотами(синий)[/list]
Расцветка проводов может быть другая.
Учтите, что распиновка разъёма вентилятора БП может быть иной, пример: Antec TP-750 и Thermaltake Toughpower DPS 850W.[/spoiler]Критерии подбора.
Вентилятор должен:

• соответствовать типоразмеру уже установленного;
• иметь низкое стартовое напряжение(при регулировке оборотов вентилятора БП по пит. напряжению) либо быть с PWM управлением(в случае PWM регулировки оборотов вентилятора БП);
• обладать выносливым подшипником.

Возникающие сложности при замене:

• Разъём нового вентилятора 3-pin или 4-pin, а у старого 2-pin(фото разъёма).

• Строение разъёма не подходит для вышеназванного способа либо у вентилятора БП нет разъёма, т.е. провода питания припаяны непосредственно к плате.
  Отрежьте провода от вентилятора в БП и скруткой/пайкой соедините соответственно с распиновкой проводов от платы с проводами нового вентилятора. Не забудьте изолировать каждый провод изолентой/термоусадкой.
• Штатный вентилятор заявлен 135 мм, 139 мм либо 140 мм, но новый вентилятор 140 мм не подходит по крепежным отверстиям.
  Можно нивелировать разницу используя силиконовые "гвозди".

Важно:

• Ни в коем случае не закоротите контакты разъёма питания вентилятора на плате. Это может привести к выходу из строя регулировки оборотов.

Дополнительные возможности:

• После замены вентилятора в БП можно вывести тахосигнал на мат. плату, тем самым задействовать отображение оборотов.
• Так же можно вывести и PWM сигнал, что позволит корректировать обороты(на свой страх и риск).

Я не юморист. А стендапер (или старпер, все время путаю)
Я смотрел видео чела, который проверял нагрев внутрянки БП с дефлектором и без. Особо разницы он там не увидел.
https://www.youtube.com/watch?v=DIxbyD-6Re8
За что купил, за то и продаю с наценкой в 10%...

Возможно, по целому ряду причин, на которые ему в комментариях указали (сходу - зачем проверка на InWin 350W, который - поправьте, если ошибаюсь - не имеет такого дефлектора штатно? Дефлектор изготовлен "от фонаря" или по некоему предварительному расчёту?)

возможно дефлектор чтобы направить поток на выдув через заднюю решетку в БП?, без дефлектора поток ударяется в плату, и отражается в вентилятор. и так туда сюда.

создать определённый/направленный поток.
будет таким, каким получится.. ну, и, соответственно, что-то будет охлаждаться должным образом, что-то - недолжным.. что-то, возможно, вообще не будет охлаждаться..

почти одно и тоже. тут нужно моделирование потоков, по "идее" без дефлектора все элементы на плате одинаково обдуваются, вентилятор не умеет с этой стороны сильнее дую, с этой слабее.

Яков, без.
Я к тому веду речь, что.. наличие дефлектора в системе охлаждения БП - это во благо, а не во вред.
Безусловно, да. И те производители, которые устанавливают в свои изделия дефлекторы, вряд ли ставят их абы какой формы и без того самого моделирования.
Возможно.

это и не оспариваю, наоборот пытаюсь сказать что дефлектор "не для красоты" устанавливают.

Я не уверен, что это было реальное тестирование приблуды. Делают моделирование на ПК, что вообще не отражает реальности. Ну, смиритесь, что компоненты ПК делают очень далекими от совершенства. Примеров масса, причем банальных и явных.

Все проблемы не от незнания, а от ошибочной уверенности в собственном знании.© Марк Твен

Добавлено спустя 2 минуты 12 секунд:

wwr222 писал(а):

компоненты ПК делают очень далекими от совершенства

та кому это нужно, возводить до совершенства? сделали чтобы работало, "отработало строго по гарантии", и на том спасибо.

Ну вот этот лозунг пусть повесят у себя производители тех же БП, которые с "инженерами" не могут отладить нормально полупассивный/активный режимы.
В ту же "копилку" - "инновационный разъем доп.питания"...

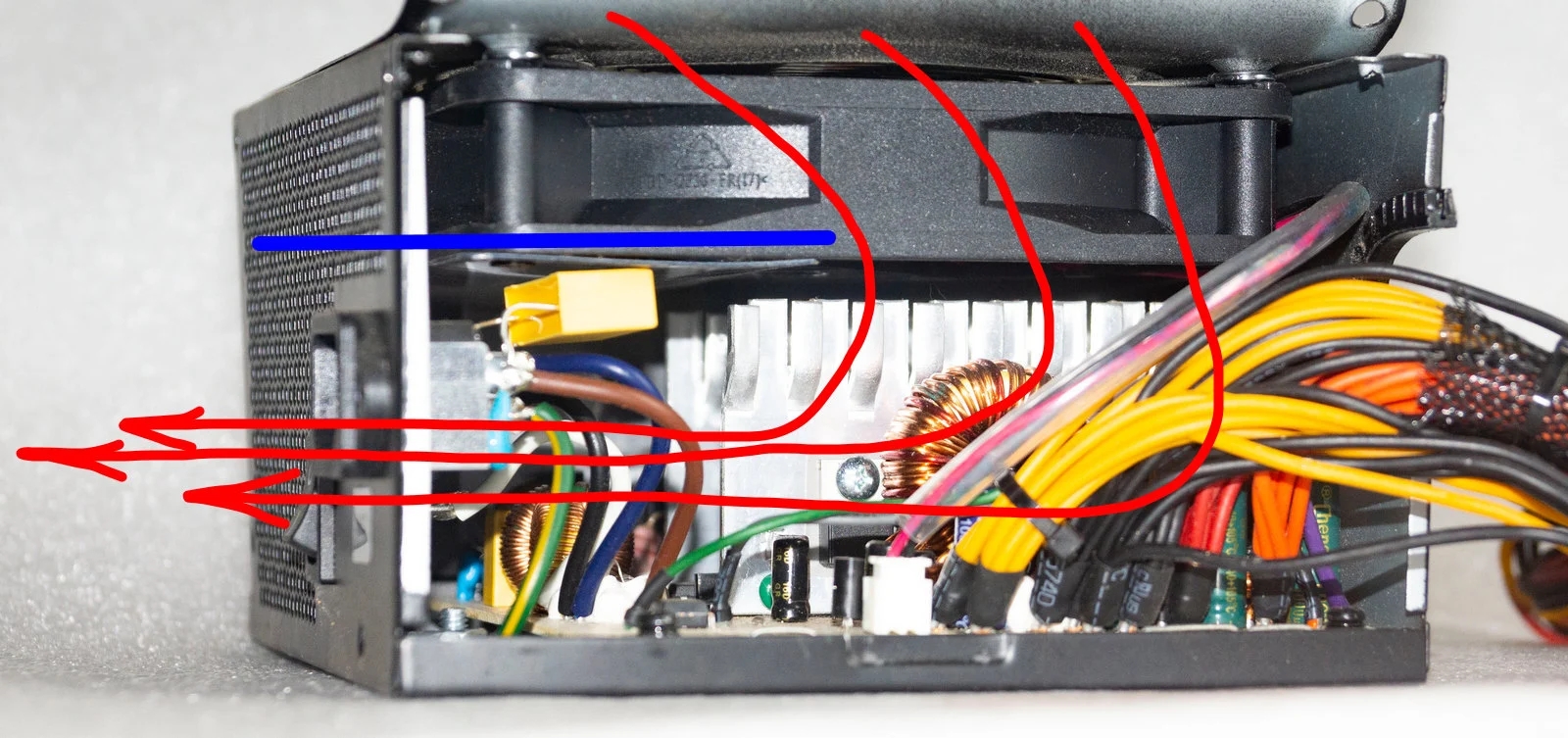

Вроде это работает как-то так:

Ну, тут имеется мнение, что все, что касается воздушных потоков в ПК (во всех проявлениях) на самом деле проектируется инженерами, а не маркетологами.
В тему экрана.

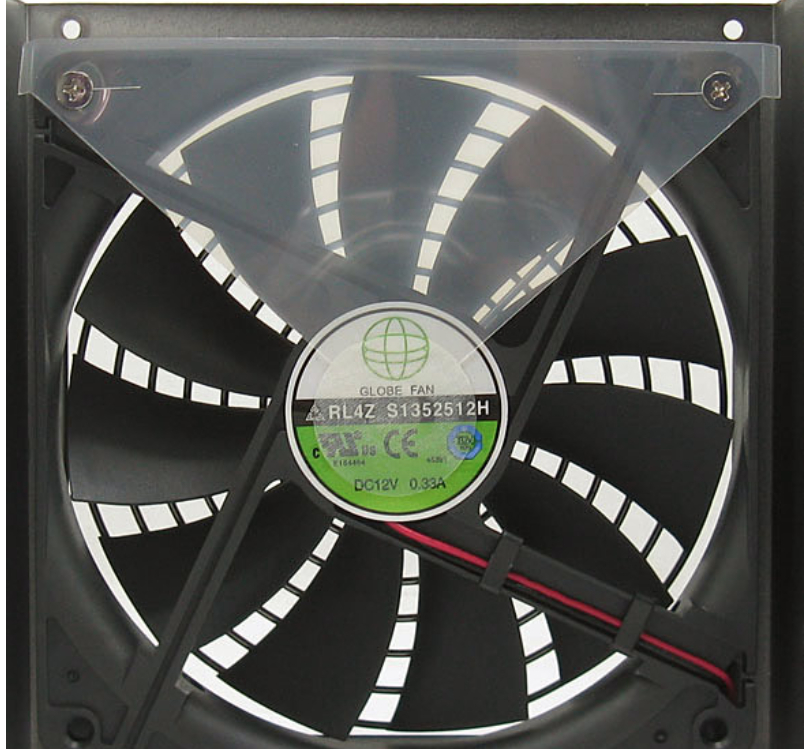

Был у меня Corsair CS CS650M. И все хорошо, но, вдруг, стал тихо трещать. Это было не всегда и слышно в простое. Путем нехитрых манипуляций, выясняю, что при остановке вентилятора, треск исчезает. Даже купил винт на подмену. И даже не дождался окончания гарантии. Разобрал и что же я понял?
Трещал при определенных ситуациях этот самый экран, который производитель не удосужился тупо приклеить к самому вентилю.

Вот там и "инженерия", которую я оптимизировал простым скотчем.

тут уже претензия к разработчику, или к производителю(нашли на чем сэкономить, сократить технологический процесс...), как пример, в Чифе APS 650Cдефлектор приклеен к центрально части вентилятора, переклеивался на другой вентилятор при замене последнего. и всё еще держится.

А вот компания be quiet! в своих актуальных линейках мощных и тихих блоков питания Straight Power и Dark Power, не использует такие экраны на вентиляторах. Наверное они что-то знают? Или нет?

kv0, возможно, знают. Возможно, нет; их БП - их прАвила. И гарантия, если что не так..

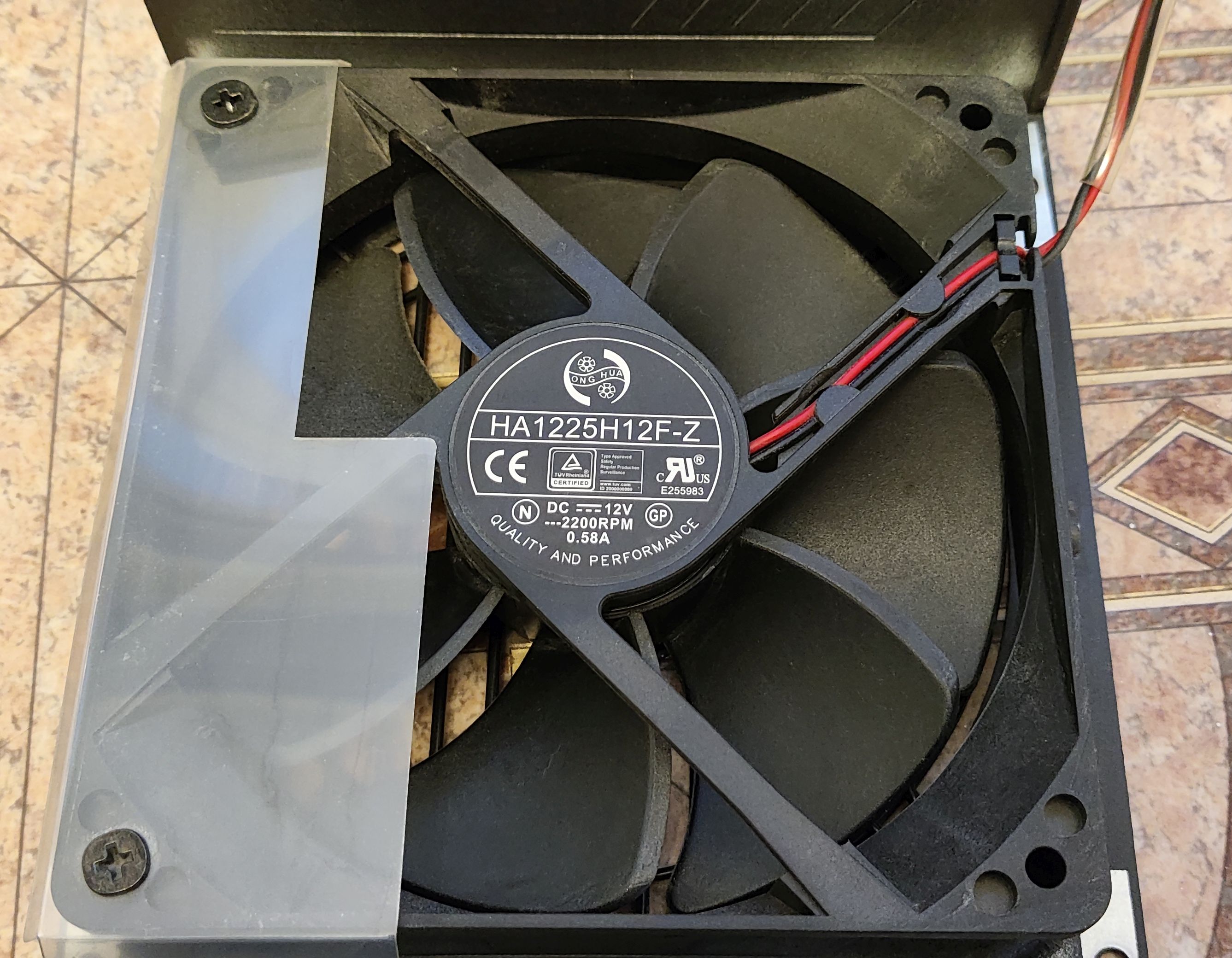

Возвращаясь к дефлекторам. В моём профильном БП он такой.
Получается, наполовину похож на тот, что применял человек из ролика на YT..

Спустя полгода захрустел вентилятор на блоке питания 1STPLAYER NGDP, 850W, 80+ Gold, ATX3.1 (HA-850BA4).
Звук довольно громкий, похож на дребезг. Поискав в интернете понял, что это далеко не единичный случай и люди меняют блок по гарантии и приходит блок с такой же проблемой.
Я приобретал в яндекс маркете через онлайн трейд, гарантия 10 лет ,теоретически можно вернуть по гарантии, но не хочется оставаться без ПК 1-2 недели, а то и больше.
Пока мысли смазать вентилятор или заменить.

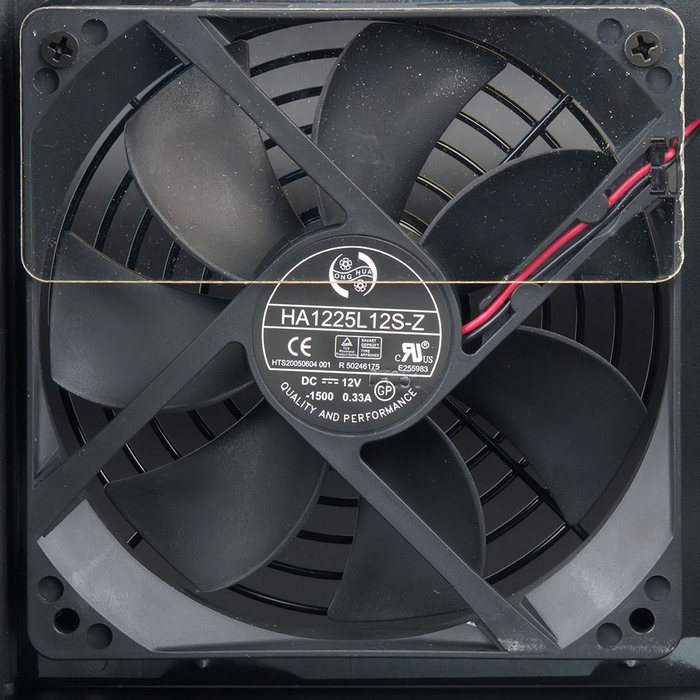

Что можете посоветовать? там сейчас стоит 120-мм вентилятор от Hong Hua на гидродинамическом подшипнике. Модель HA1225M12F-Z. По данным с других источников, скорость вращения составляет 0–1500 об/мин.
На одном из винтов есть наклейка, я так понимаю при любом разбор блока слетает гарантия?

LionGrape да, гарантии не будет. Сейчас почти у всех бп на рынке эта модель вентилятора.
Может быть конечно каким то образом управление кривой у разных бп по разному влияют на его ресурс
из 120ок или be quiet pure wings 2 или
TL-G12B тоже тихо работает и норм стартует. Но хваатет на год - полтора. Ну или по классике - рулетка с арктиками
