Цель рациональной организации воздушных потоков в корпусе состоит в обеспечении необходимого охлаждения всех компонентов компьютера при комфортном для пользователя уровне шума. Используя набор из определённого числа вентиляторов, можно испытать для имеющейся компьютерной сборки несколько приведенных ниже типовых оптимизированных схем и по результатам выбрать лучшую по температурам, акустическому комфорту и прочим факторам.

Отрицательное давление используется в схемах охлаждения с упором на отток: "GPU 2", "GPU 3" и "GPU 4". Слово "GPU" для названий этих схем выбрано, поскольку за счёт улучшения оттока горячего воздуха приоритет охлаждения получает видеокарта. Основную работу выполняют вытяжные вентиляторы. Приточные вентиляторы помогают усилить поток и направить его по нужному пути: к GPU, к HDD, через фильтры и т. п. Отрицательное давление способствует проникновению пыли внутрь корпуса сквозь щели.

Положительное давление используется в схемах охлаждения с упором на приток: "CPU 3", "CPU 4 (3+1)", "CPU 4 (2+2)" и "CPU 5". Слово "CPU" для названий этих схем выбрано, поскольку за счёт улучшения притока холодного воздуха приоритет охлаждения получает процессор. Основную работу выполняют приточные вентиляторы. Вытяжные вентиляторы помогают усилить поток и направить горячий воздух наружу. Положительное давление препятствует проникновению пыли внутрь корпуса сквозь щели.

Вентиляторы обеспечивают приток холодного воздуха (обозначается синим цветом) и отток горячего воздуха (обозначается красным цветом). Их количество указывается цифрами в названиях схем.

Выбор схем охлаждения является прерогативой пользователя. Параметры каждой компьютерной сборки и предпочтения сугубо индивидуальны. Только практическое сравнение лучше всего поможет выявить оптимальную схему с учётом всех имеющихся условий.

Пример выбора схем. Представим, что изначально в корпусе 4 комплектных вентилятора были расставлены по схеме "CPU 4 (3+1)": 3 спереди и 1 сзади. Когда был произведён апгрейд, то выяснилось, что новая видеокарта перегревается. Тогда для усиления вытяжки у корпуса открывается один верхний слот, в который перемещается комплектный вентилятор, и производится настройка по схеме "GPU 4". Замеряются температуры и оцениваются акустические параметры. Затем производится перенастройка по схеме "CPU 4 (2+2)". Снова замеряются температуры и оцениваются акустические параметры. По результатам в качестве базы выбирается лучшая из этих двух схем по температурам, акустическому комфорту и прочим факторам. Далее можно рассуждать на тему замены комплектных вентиляторов на более производительные и тихие, увеличивать или уменьшать обороты, либо рассматривать варианты перехода на смежные схемы. Так, если два передних вентилятора 120 мм в схеме "GPU 4" заменить на один вентилятор 140 мм, то будет получена схема "GPU 3". В схеме "CPU 4 (2+2)" к двум передним вентиляторам можно добавить третий, перейдя на схему "CPU 5". Тем самым удастся улучшить охлаждение без повышения оборотов, либо снижением оборотов повысить акустический комфорт без ухудшения охлаждения.

Типовые образцы оптимизированных схем охлаждения с набором от двух до пяти вентиляторов приведены ниже. Указанные на схемах значения оборотов могут служить лишь в качестве ориентира. Для каждой компьютерной сборки и конкретного пользователя будут свои настройки. Наибольший практический интерес представляют схемы "GPU 3" и "CPU 5".

∙ "Вентиляция: Методика выбора корпуса";
∙ "Вентиляция: Организация воздушного охлаждения";
∙ "Вентиляция: Раскрытие потенциала воздушного охлаждения";
∙ "Жидкостное охлаждение: Правильная установка радиатора";
∙ "Жидкостное охлаждение: Расположение радиаторов в корпусе";
∙ "Жидкостное охлаждение: Схемы охлаждения с радиатором спереди";
∙ "Наилучшие варианты установки вентиляторов в корпусе be quiet! Pure Base 500";
∙ "Наилучшие варианты установки вентиляторов в корпусе Fractal Design Define 7";
∙ "Наилучшие варианты установки вентиляторов в корпусе Fractal Design Define 7 Compact".

Корпус со снятой передней панелью и до установки карт расширения. Накопитель SP002TBP34A80M28 установлен во второй М.2 слот без радиатора прямо под видеокартой. На удивление, температура его невысокая, и под нагрузкой практически такая как и в простое. Наверно потому что видеокарта обдувает его своими вентиляторами. Слева от него 2 Tb Firecuda 520 под серым радиатором Thermalright 2280, 75x23х12 мм. Наверно тоже придется удалить радиатор в случае замены видеокарты на более толстую 4090.

#77

Пути прохождения воздушных потоков в нижней передней части корпуса полностью открыты и свободны. Демонтаж корзины HDD при наличии инструментов и прямых рук сложностей не вызывает - необходимо высверлить 3-мм сверлом алюминиевые заклепки, скрепляющие элементы каркаса:

#77

При желании точно так же можно удалить и центральную стойку (например, если нужно будет поставить видеокарту длиннее 336 мм), но пока она выполняет у меня роль держателя видеокарты, и очень удобна в этой роли. Для получения совсем уж Ultimate охлаждения есть еще две опции:
- полностью демонтировать переднюю дверцу, оголив пылевые фильтры;
- установить третий вентилятор на вдув в створе 5.25-отсека. Сам отсек также можно демонтировать. Но такие доработки нужны будут разве что для системы типа 13900К+Noctua D15 gen2 + 4090. Возможно, если будет настроение, со временем соберу и такого монстрика.

#77

В системе остался последний HDD - WD60PURZ. Думаю над тем, чтобы заменить его на 8ТБ SSD SATA, но пока оставил. На нижнюю часть винчестера приклеил опоры из пористой резины, и он просто стоит на полу корпуса, не передавая шум и вибрации на корпус.

#77

#77

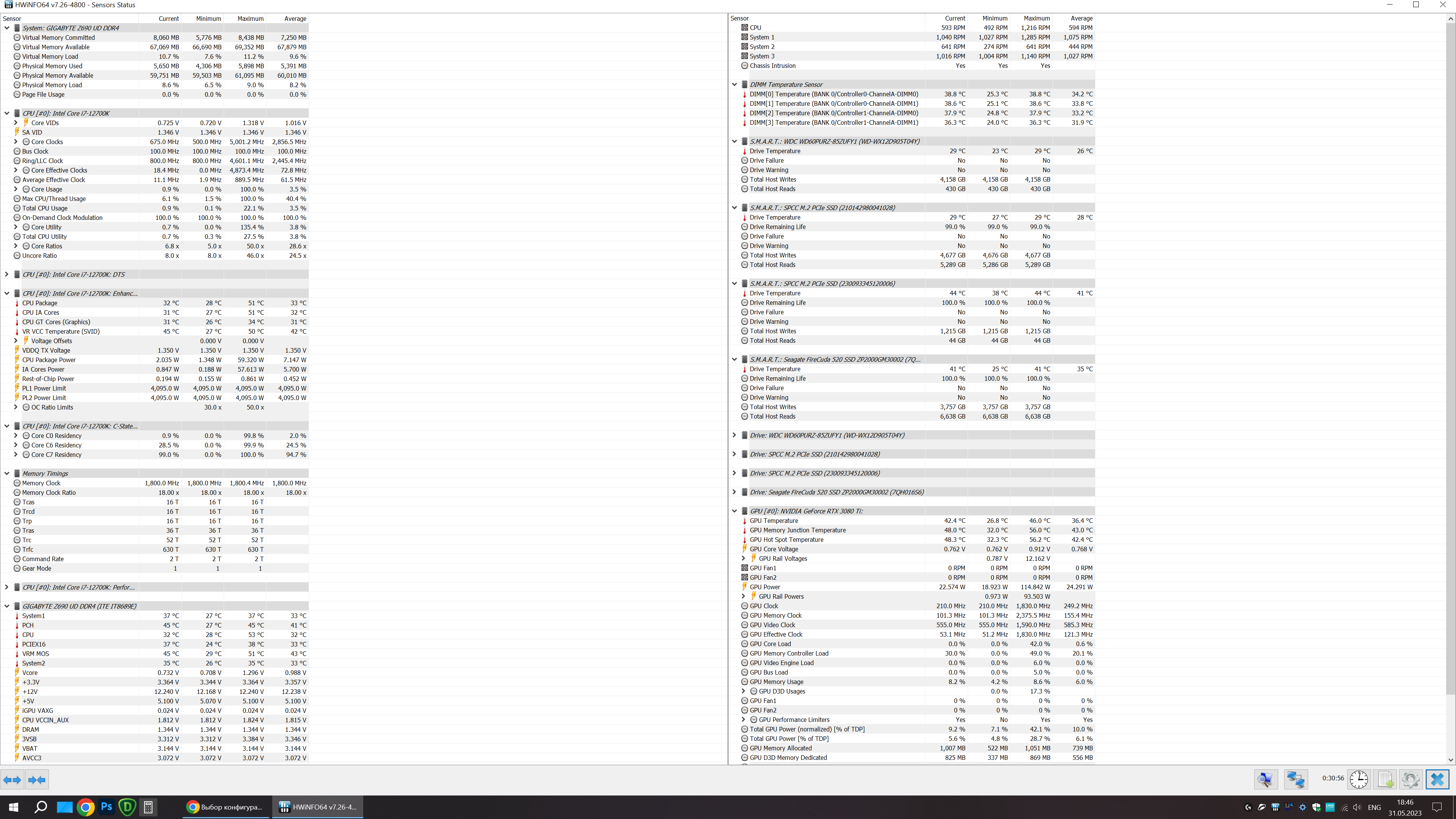

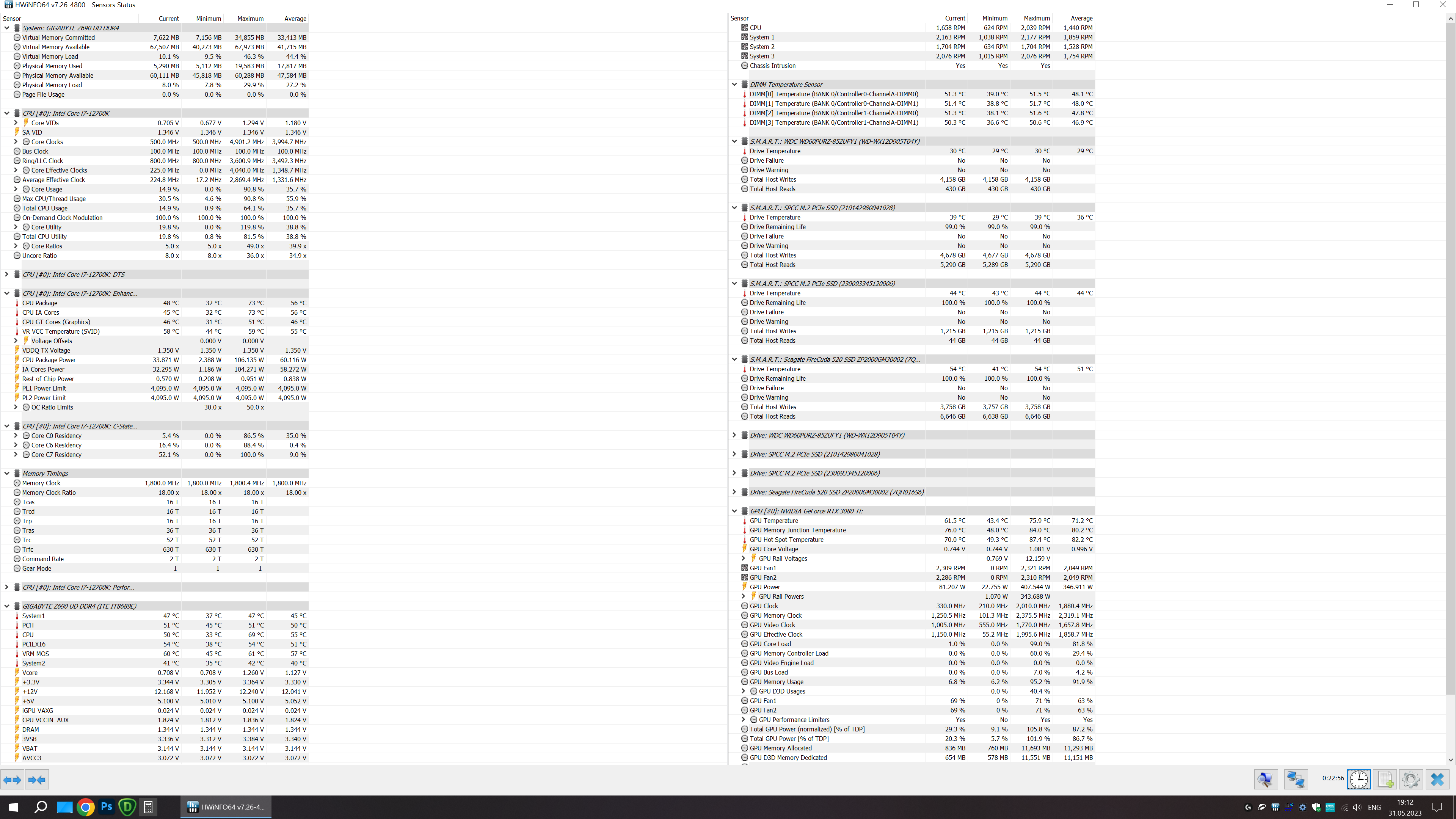

Обороты вентиляторов настроены следующим образом:

#77

#77

#77

#77
