Построение воздушных потоков
Теория и практика
Выбор схем охлаждения:
Цель рациональной организации воздушных потоков в корпусе состоит в обеспечении необходимого охлаждения всех компонентов компьютера при комфортном для пользователя уровне шума. Используя набор из определённого числа вентиляторов, можно испытать для имеющейся компьютерной сборки несколько приведенных ниже типовых оптимизированных схем и по результатам выбрать лучшую по температурам, акустическому комфорту и прочим факторам.
Отрицательное давление используется в схемах охлаждения с упором на отток: "GPU 2", "GPU 3" и "GPU 4". Слово "GPU" для названий этих схем выбрано, поскольку за счёт улучшения оттока горячего воздуха приоритет охлаждения получает видеокарта. Основную работу выполняют вытяжные вентиляторы. Приточные вентиляторы помогают усилить поток и направить его по нужному пути: к GPU, к HDD, через фильтры и т. п. Отрицательное давление способствует проникновению пыли внутрь корпуса сквозь щели.
Положительное давление используется в схемах охлаждения с упором на приток: "CPU 3", "CPU 4 (3+1)", "CPU 4 (2+2)" и "CPU 5". Слово "CPU" для названий этих схем выбрано, поскольку за счёт улучшения притока холодного воздуха приоритет охлаждения получает процессор. Основную работу выполняют приточные вентиляторы. Вытяжные вентиляторы помогают усилить поток и направить горячий воздух наружу. Положительное давление препятствует проникновению пыли внутрь корпуса сквозь щели.
Вентиляторы обеспечивают приток холодного воздуха (обозначается синим цветом) и отток горячего воздуха (обозначается красным цветом). Их количество указывается цифрами в названиях схем.
Выбор схем охлаждения является прерогативой пользователя. Параметры каждой компьютерной сборки и предпочтения сугубо индивидуальны. Только практическое сравнение лучше всего поможет выявить оптимальную схему с учётом всех имеющихся условий.
Пример выбора схем. Представим, что изначально в корпусе 4 комплектных вентилятора были расставлены по схеме "CPU 4 (3+1)": 3 спереди и 1 сзади. Когда был произведён апгрейд, то выяснилось, что новая видеокарта перегревается. Тогда для усиления вытяжки у корпуса открывается один верхний слот, в который перемещается комплектный вентилятор, и производится настройка по схеме "GPU 4". Замеряются температуры и оцениваются акустические параметры. Затем производится перенастройка по схеме "CPU 4 (2+2)". Снова замеряются температуры и оцениваются акустические параметры. По результатам в качестве базы выбирается лучшая из этих двух схем по температурам, акустическому комфорту и прочим факторам. Далее можно рассуждать на тему замены комплектных вентиляторов на более производительные и тихие, увеличивать или уменьшать обороты, либо рассматривать варианты перехода на смежные схемы. Так, если два передних вентилятора 120 мм в схеме "GPU 4" заменить на один вентилятор 140 мм, то будет получена схема "GPU 3". В схеме "CPU 4 (2+2)" к двум передним вентиляторам можно добавить третий, перейдя на схему "CPU 5". Тем самым удастся улучшить охлаждение без повышения оборотов, либо снижением оборотов повысить акустический комфорт без ухудшения охлаждения.
Типовые образцы оптимизированных схем охлаждения с набором от двух до пяти вентиляторов приведены ниже. Указанные на схемах значения оборотов могут служить лишь в качестве ориентира. Для каждой компьютерной сборки и конкретного пользователя будут свои настройки. Наибольший практический интерес представляют схемы "GPU 3" и "CPU 5".
Схемы с отрицательным давлением (лучше для охлаждения GPU, больше пыли):
"GPU 2": 2 вентилятора, верх закрыт
#77
"GPU 3": 3 вентилятора, верх открыт
#77
"GPU 4": 4 вентилятора, верх открыт
#77
Схемы с положительным давлением (лучше для охлаждения CPU, меньше пыли):

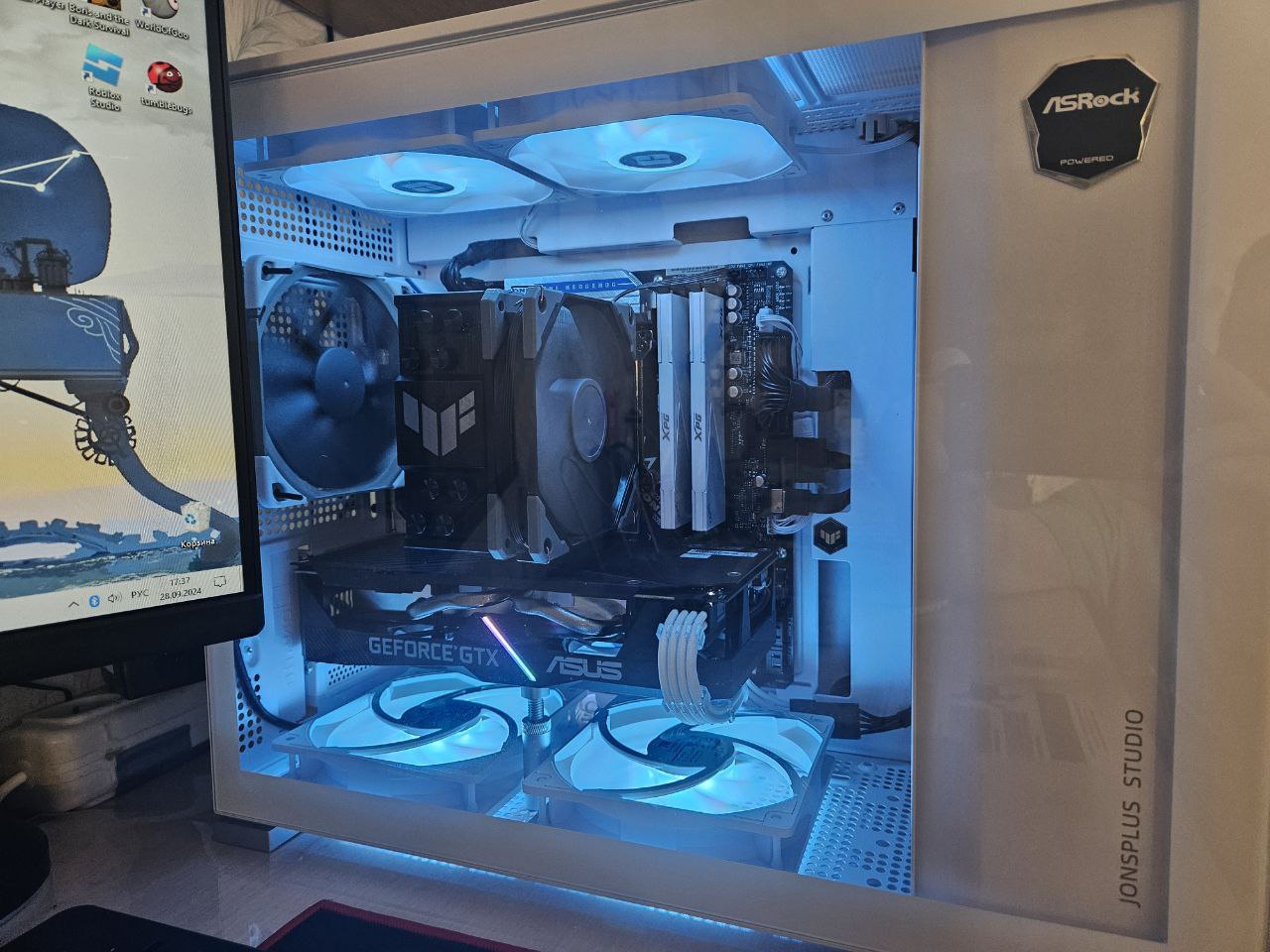

я же писал что если ставить 1 вениль то я его включаю на 450 об. если 2 то 350. по рукаметру это примерно равный поток получается. по температурам тоже +-
ну во-первых это красиво (имхо, нет). если ставить "новогоднюю гирлянду" то понятно что красивше будет все 3. но допустим 500dx низкий и три 140ки на перед не лезут (а могли бы запихать еслиб захотели), а я принципиально хотел в этот комп только 140ки, да и лампочки я не люблю (лампочки у меня в ребёночьем компе).
а вот у этих короб внизу совсем глухой. всё что под него заходит под ним и остаётся. у меня же короб с дырками. поэтому вентиль стоит как показывал. часть вентилятора дует над ним, часть под него. а там уже видяха сама разберётся откуда воздуху насосать
_________________ i7-10700f | ROG STRIX B560-E | Ballistix 3600 64GB | TUF 3060 O12G V2 | FUMA 2 | 970 EVO Plus 250gb | Straight Power 11 750W | PURE BASE 500DX
это база. правда в подавляющих случаях на ВК все-таки поднимется температура, но не радикально. главное радиатор ставить от 280мм. чем больше радиатор, тем холоднее с него летит воздух (критически важно для стабильности разогнанной ОЗУ). например с 360-ого в паре с 253вт лимитированным рапторлейком воздух градусов 30, при комнатной в 24*С.
имхо радиатор ставить сверху конечно можно, в том случае если соблюдается одно или больше условий: 1) в системе не один радиатор 2) тепловыделение проца около 100вт 3) в системе отсутствует игровая видеокарта
корпус не предназначен для двух таких ВК. Они будут перегреваться в любом случае, как вентиляторы не вешай
Ну у меня же не перегревается.

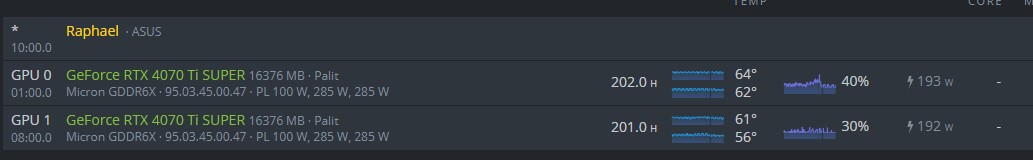

Вложение:
1.jpg [ 28.67 КБ | Просмотров: 634 ]
Винни-Пух писал(а):
Вы их даже специально ограничили по 150Вт
Да не специально 150Вт выставлял. Это настройки для оптимального майнинга. Да маски сброшены, и всё такое. Хотя и на 200Вт не греется. И на полную катушку норм температуры, там же в моей табличке графа с полной нагрузкой.
Винни-Пух писал(а):
коли делаете горизонтальный продув, подсуньте картонку между ВК и ЦП, а не фильтр с дырками.
Во-первых этот фильтр реально почти не пропускает воздух. Во-вторых - мне не так прям принципиально будет он там или нет. Но по факту я убедился , что как ложу пылевик над видюхой - градусов на 5 проц меньше греется. Можно и картонку, но фильтр как нечто среднее, компромис - если видюхи будут молотить на 270Вт - пусть уж хоть через пылевичок немного сбрасывают тепла.
Винни-Пух писал(а):
Больше похоже на лечево, чтобы помайнить на работе.
Ну, джентельмены такие вопросы не спрашивают =), но в теории, на будущее я планирую и под обучение ИИ юзать. И где вы видели, чтоб на работе стояли такие игровые гробы?! Хотел бы я на такую работу. Или где вы видели дебила, который бы принёс на работу такую дорогущую оборудку, чтоб её спёрли в ближайшие выходные?!
Xant1k писал(а):
как может вентилятор на слотах расширения снаружи корпуса что-то отвезти если пластины радиаторов СО видюх поперек потока?
Ну а что, ставить 40мм вентиляторы между картами?! Пусть уж хоть так. По факту он работает, пусть и с КПД ~50%. Там главное что в вентиляционный зонт воздух выбрасывался сзади корпуса, там дальше в окно выкидывается тепло.
Xant1k писал(а):
может я что-то не понимаю. Но спереди есть приток холодного воздуха в сторону процика, там воздух скопился вместе с воздухом от видяхи и его сверху вертушки высасывают+задняя. Зачем тут вдув сверху?
Ну во первых вот тут ответили
waldor писал(а):
какой смысл нагнетать воздух и тут же его выдувать? что он будет у вас охлаждать? какие компоненты у вас вверху спереди?
Во-вторых - мне не желательно чтобы воздух выбрасывался наружу, он у меня выкидывается сзади в вентиляционный зонд, и по гофре 150мм на улицу.
Xant1k писал(а):
Тем более в таком случае надо охренеть какой производительный на выхлопе.
Тут соглашусь. Но уже что имею. Хотя надо было продумать и заранее поставить 120мм Arctic на 3000 об\мин вместо ID Cooling на 1800 об\мин.
Member
Статус: Не в сети Регистрация: 27.08.2011 Фото: 0
To all:
waldor писал(а):
2. вентилятор под видеокартой абсолютно бесполезен. снимает с неё 1гр на полных оборотах. стоит пока просто лень стекло снимать чтоб убрать.
Вот у пользователя снизу вертушка никак не влияет на температуру видеокарты. Как считаете почему? Мне кажется дело в пластике который закрывает радиатор. И тут же, мне непонятно зачем тогда делают так https://imgur.com/jVFxYNZ ??!
Member
Статус: Не в сети Регистрация: 22.07.2007 Откуда: г.Новокузнецк
Xant1k писал(а):
Вот у пользователя снизу вертушка никак не влияет на температуру видеокарты. Как считаете почему?
Дело не в пластике, а в том, что без вентиляторов снизу видеокарте хватает воздухо-потока для продувки радиатора видеокарты. А увеличение воздухо-потока уже сталкивается с ограничением эффективности радиатора и его скорости отвода тепла. Возможно смена термопасты на что-то типа honeywell ptm7950 поможет снизить температуры видеокарты. Но это не точно.
Member
Статус: Не в сети Регистрация: 27.08.2011 Фото: 0
С трёхбуквенного
Цитата:
Теперь по температурам: корпус у меня просторный, с хорошим притоком воздуха (три вертушки на забор холодного воздуха и три на выдув), и да, я в курсе, что СЖО установлена сверху и выдувает горячий воздух с видеокарты, поэтому в играх температуры процессора более высокие, чем в тех же стресс тестах.
Member
Статус: Не в сети Регистрация: 13.07.2023 Фото: 19
waldor писал(а):
кстати о птичках (верхнем переднем вентиляторе). тут смотрел рекламные картинки. наверное инженеры лиан ли что то подозревают.
Это на моём Lancool 216 так ))) Там наверху тупо 3х140 мм вентиля не помещаются ,только или 2Х140 вентиля или 3 Х120мм вентиля . Вот для конфигурации 2Х140 мм вентиля и ставится эта заглушка ,чтобы потоки не нарушать. На 3х120мм вентиля наверх -она уже не ставится . Вы же тут все рекомендуете ставить наверх ТОЛЬКО один вентилятор и оставлять сверху большую дыру ,не ставя ещё наверх корпуса остальные вентиляторы ))))
Member
Статус: Не в сети Регистрация: 25.06.2009 Откуда: Орёл Фото: 133
lucul писал(а):
Вы же тут все рекомендуете ставить наверх ТОЛЬКО один вентилятор и оставлять сверху большую дыру ,не ставя ещё наверх корпуса остальные вентиляторы ))))
Правильно, от хвоста в крыше - 1, максимум 2, передний в потолке - как зайцу - стоп-сигнал. Либо заглушка, либо вообще ничего там не нужно. Коллега, уже не то что годами, десятилетиями проверено на самых разных корпусах.
_________________ MSI B550M Mortar/Ryzen 5 3600/Deepcool AG620/Kingston HyperX Fury DDR4 27700 16Gb/Palit 1660 Super Gaming Pro 6 Gb
Member
Статус: Не в сети Регистрация: 18.01.2013 Откуда: РФ Фото: 995
-bender-, я бы нижние и задние сделал на вдув, а на сжо на выдув. Нижние будут подавать воздух на вк, задние на врм и озу. Но а так, советую самому поэкспериментировать.
_________________ B550M Steel Legend 5800X 4100/1.075 ALF III 240 AES 3800 CL16 32 Gb KFA2 RTX 3080Ti SG Legion GX PRO 850W Gold 970 EVO+ 2х2тб LG 27GL83A-B JONSBO D30
Member
Статус: Не в сети Регистрация: 24.04.2007 Откуда: и куда? Фото: 7
-bender- писал(а):
Хочется его.
Ставьте классически. Вдув снизу, вдув через радиатор ЦП, выдув с тыла. Только ставьте обязательно 2х120мм на тыл. И крутите их по максимуму 1500-2000 оборотов.
