Построение воздушных потоков

Теория и практика
Выбор схем охлаждения:
Цель рациональной организации воздушных потоков в корпусе состоит в обеспечении необходимого охлаждения всех компонентов компьютера при комфортном для пользователя уровне шума. Используя набор из определённого числа вентиляторов, можно испытать для имеющейся компьютерной сборки несколько приведенных ниже типовых оптимизированных схем и по результатам выбрать лучшую по температурам, акустическому комфорту и прочим факторам.

Отрицательное давление используется в схемах охлаждения с упором на отток: "GPU 2", "GPU 3" и "GPU 4". Слово "GPU" для названий этих схем выбрано, поскольку за счёт улучшения оттока горячего воздуха приоритет охлаждения получает видеокарта. Основную работу выполняют вытяжные вентиляторы. Приточные вентиляторы помогают усилить поток и направить его по нужному пути: к GPU, к HDD, через фильтры и т. п. Отрицательное давление способствует проникновению пыли внутрь корпуса сквозь щели.

Положительное давление используется в схемах охлаждения с упором на приток: "CPU 3", "CPU 4 (3+1)", "CPU 4 (2+2)" и "CPU 5". Слово "CPU" для названий этих схем выбрано, поскольку за счёт улучшения притока холодного воздуха приоритет охлаждения получает процессор. Основную работу выполняют приточные вентиляторы. Вытяжные вентиляторы помогают усилить поток и направить горячий воздух наружу. Положительное давление препятствует проникновению пыли внутрь корпуса сквозь щели.

Вентиляторы обеспечивают приток холодного воздуха (обозначается синим цветом) и отток горячего воздуха (обозначается красным цветом). Их количество указывается цифрами в названиях схем.

Выбор схем охлаждения является прерогативой пользователя. Параметры каждой компьютерной сборки и предпочтения сугубо индивидуальны. Только практическое сравнение лучше всего поможет выявить оптимальную схему с учётом всех имеющихся условий.

Пример выбора схем. Представим, что изначально в корпусе 4 комплектных вентилятора были расставлены по схеме "CPU 4 (3+1)": 3 спереди и 1 сзади. Когда был произведён апгрейд, то выяснилось, что новая видеокарта перегревается. Тогда для усиления вытяжки у корпуса открывается один верхний слот, в который перемещается комплектный вентилятор, и производится настройка по схеме "GPU 4". Замеряются температуры и оцениваются акустические параметры. Затем производится перенастройка по схеме "CPU 4 (2+2)". Снова замеряются температуры и оцениваются акустические параметры. По результатам в качестве базы выбирается лучшая из этих двух схем по температурам, акустическому комфорту и прочим факторам. Далее можно рассуждать на тему замены комплектных вентиляторов на более производительные и тихие, увеличивать или уменьшать обороты, либо рассматривать варианты перехода на смежные схемы. Так, если два передних вентилятора 120 мм в схеме "GPU 4" заменить на один вентилятор 140 мм, то будет получена схема "GPU 3". В схеме "CPU 4 (2+2)" к двум передним вентиляторам можно добавить третий, перейдя на схему "CPU 5". Тем самым удастся улучшить охлаждение без повышения оборотов, либо снижением оборотов повысить акустический комфорт без ухудшения охлаждения.

Типовые образцы оптимизированных схем охлаждения с набором от двух до пяти вентиляторов приведены ниже. Указанные на схемах значения оборотов могут служить лишь в качестве ориентира. Для каждой компьютерной сборки и конкретного пользователя будут свои настройки. Наибольший практический интерес представляют схемы "GPU 3" и "CPU 5".

Схемы с отрицательным давлением
(лучше для охлаждения GPU, больше пыли):

"GPU 2": 2 вентилятора, верх закрыт
#77
"GPU 3": 3 вентилятора, верх открыт
#77
"GPU 4": 4 вентилятора, верх открыт
#77

Схемы с положительным давлением
(лучше для охлаждения CPU, меньше пыли):

"CPU 3": 3 вентилятора, верх закрыт
#77
"CPU 4 (3+1)": 4 вентилятора, верх закрыт
#77
"CPU 4 (2+2)": 4 вентилятора, верх открыт
#77
"CPU 5": 5 вентиляторов, верх открыт
#77

Смежные темы:
"Выбор корпуса";
"Выбор вентиляторов 120 мм";
"Выбор вентиляторов 140 мм".

Ссылки по теме


Последний раз редактировалось true fan 22.02.2022 22:22, всего редактировалось 7 раз(а).


Партнер


Member
Статус: Не в сети
Регистрация: 29.04.2008
Откуда: Москва
Фото: 0
Mosfet писал(а):
Для одиночных вентиляторов мне вот такой фильтр нравится Evercool FGF-120/M/BK 120.

конкретно по это ссылке слишком крупная сетка. посмотрите отзывы. через него летит пыль прям "хлопьями".
есть такого же вида фильтры на магнитной рамке, но ГОРАЗДО более мелкий нейлон фильтрует на порядок лучше.

вот у меня такие, сетка настолько мелкая, что ее даже не берет камера:
#77

#77

#77


Добавлено спустя 49 секунд:
Винни-Пух писал(а):
По факту это не фильтр, а защита, чтобы пальцы в крыльчатку не попали.

именно. это мусор.




Member
Статус: Не в сети
Регистрация: 21.11.2006
Винни-Пух писал(а):
Что значит нравится?
Устраивает как он работает, как по потоку, так и по пыли.
hardware писал(а):
слишком крупная сетка. посмотрите отзывы
Зачем мне смотреть отзывы, если я его использую и вижу как он работает.
Такой нейлон на магните с маркетплейсов у меня то же есть, режет воздушный поток не хуже обсуждаемого здесь змеевика.

_________________
i5-10400f / Z590A-PRO / 4060ti 8Gb / 32Gb DDR4-3600 / 860 evo, 970 evo+, 980, su650 / 650W / FHD 165Hz / Win 10




Member
Статус: Не в сети
Регистрация: 29.04.2008
Откуда: Москва
Фото: 0
Mosfet писал(а):
Устраивает как он работает, как по потоку, так и по пыли.

без обид, хз зачем ты этим пользуешься.
но ЭТО не фильтр:
#77

#77

#77

#77


Mosfet писал(а):
Такой нейлон на магните с маркетплейсов у меня то же есть, режет воздушный поток не хуже обсуждаемого здесь змеевика.

не сравнивай теплое с мягким. змеевик не фильтрует, но режет.
фильтр же именно что ФИЛЬТРУЕТ. это его задача, чудес не бывает. ("порезанных" 3*120 на впуске мало кому будет недостаточно.)
у тебя же ни то нисё. поток не сильно режет, да и не фильтрует по большей части лишь нихрена.

зы у меня и вовсе 3*140 мелкий нейлон установлен в ДВА слоя. пусть хоть пол потока срежет.
пыли в системнике практически нет. тихо и холодно с ВК под 400вт: Выбор корпуса формата ATX/mATX #18331091




Member
Статус: Не в сети
Регистрация: 21.11.2006
hardware писал(а):
без обид, хз зачем ты этим пользуешься.

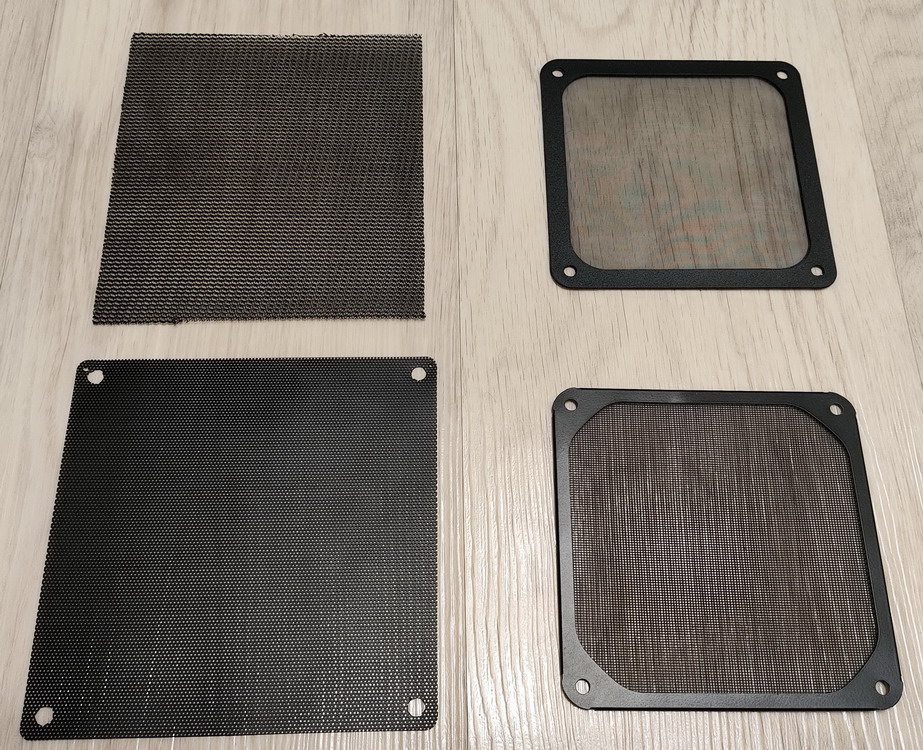

Я высказал своё мнение из имеющегося опыта, спорить или что-то доказывать не собираюсь.
А такого количества пыли у меня не было даже после 5 лет нелазанья в корпус на старом компе.
Вложение:
filtrs1.jpg [ 296.29 КБ | Просмотров: 475 ]

_________________
i5-10400f / Z590A-PRO / 4060ti 8Gb / 32Gb DDR4-3600 / 860 evo, 970 evo+, 980, su650 / 650W / FHD 165Hz / Win 10




Member
Предупреждение
Статус: Не в сети
Регистрация: 08.02.2012
Откуда: Алтай Бийск
Фото: 1
Винни-Пух писал(а):
По факту это не фильтр
фильтр!
#77
мелкоячеистая капроновая сетка. не нейлоновый конечно...

_________________
ASUS Z77-M Pro|i5-2500K@4.0|4x4 Samsung 1600|1070 GameRock|Chieftec APS 650W|Zalman Z9U3|LG 24MP88HV-S|SUA1000I




Member
Статус: Не в сети
Регистрация: 16.11.2007
Откуда: Крым, Земля!
Фото: 4
hardware писал(а):
но ЭТО не фильтр:

фильтр. При ПРАВИЛЬНОМ исполнении: https://www.aquatuning.com/en/air-cooli ... olor-black ;)
решетка
#77

Имею таких под 120мм шесть штук - показанного вами ВНУТРИ вообще нет. А знаете почему? Потому, что ВСЕ ДРУГИЕ ЛЕВЫЕ ОТВЕРСТИЯ В КОРПУСЕ ЗАЛЕПЛЕНЫ! Вообще все! Вдох/выдох только через вентиляторы, и вдох только через фильтры! Почему-то люди "забывают" заделать лишние дырки, а потом удивляются, что "фильтр не работает"!!!
Собственно "решётка волнами" меньше режет поток и защищает от "волокон" и "чешуек"(кожи человека ;) ). Но пропускает "уличную" пыль. Вот оная как раз легко проходит и через решетку, и через тот-же "нейлон"!!! Ибо МЕЛКАЯ! Очень мелкая. А весь "крупняк" оседает на решетке!

_________________
Хочешь сделать людям хорошо — сделай плохо, а потом верни, как было.
Hi Jack - Hi! Hijack - Hi!
Broni всех стран объединяйтесь!




Member
Предупреждение
Статус: Не в сети
Регистрация: 24.03.2006
Откуда: Moscow
Фото: 263
Megagad писал(а):
"решётка волнами" меньше режет поток и защищает от "волокон" и "чешуек"

теоретически звучит хорошо, а вот хватает ли скорости потока, чтобы это работало? Если в реале работает, то это оч круто, просто уменьшать ячейку за счет геометрии, а не реального размера.
Megagad писал(а):
Почему-то люди "забывают" заделать лишние дырки, а потом удивляются, что "фильтр не работает"!!!

Ну можно и избыток давления создать для простоя, и только в играх создавать подобие отрицательного давления. Но и за этот период может насосать, да.

кстати, ставил нейлоновые квадраты - реально очень хорошо работают, а на продув не создают вообще сколь-нибудь значимого противодействия. А вот с валенком на них - уже да :D




Member
Статус: Не в сети
Регистрация: 24.04.2007
Откуда: и куда?
Фото: 7
Яков писал(а):
капроновая сетка

Это не капроновая сетка. Это металлическая решётка.
Megagad писал(а):
Вот оная как раз легко проходит и через решетку, и через тот-же "нейлон"!!! Ибо МЕЛКАЯ! Очень мелкая.

Сколько раз писал. Потратьте 200 рублей и купите нормальный фильтр. Хоть посмотрите как он должен выглядеть. Никаких потоков он не режет. Нейлон вообще режет минимально из всего что есть. Тем более такой мелкий.

_________________
13700К/Z790/32GB/960 PRO/RTX 4080/G6/7XL/AG271QG 165Hz G-sync




Member
Предупреждение
Статус: Не в сети
Регистрация: 08.02.2012
Откуда: Алтай Бийск
Фото: 1
Винни-Пух писал(а):
Это не капроновая сетка. Это металлическая решётка.
прощенья, ошибся.
Цитата:
Evercool FGF-120/M/BK – очистить воздух от пыли. Представленное изделие изготовлено в виде мелкой решетки, через которую проходит поток. Ячейки задерживают частички пыли, не позволяют им проникнуть внутрь.
Данное изделие изготовлено из алюминия.
как фильтр может и не очень, задерживает только крупные частицы, волос, шерсть и т.п. но и в валенок превращается сильно дольше чем нейлоновый. самый лучший фильтр - это регулярная очистка, продувка системника, и поддерживать частоту в помещении, вообще никак не режет воздушные потоки. НО это в идеале, стерильно в комнате никогда не бывает. у кого то пушистые животные(коты/кошки, собаки, шиншиллы и прочие), у кого то во всем доме шерстяные ковры, кто то любит пуховые перины, подушки. ежедневно продувать системник не станешь. потому фильтра. и лучше нейлоновые, это когда не было никаких из "женских чулков" натягивали..

_________________
ASUS Z77-M Pro|i5-2500K@4.0|4x4 Samsung 1600|1070 GameRock|Chieftec APS 650W|Zalman Z9U3|LG 24MP88HV-S|SUA1000I




Member
Статус: Не в сети
Регистрация: 16.11.2007
Откуда: Крым, Земля!
Фото: 4
Винни-Пух писал(а):
Потратьте 200 рублей и купите нормальный фильтр.

НОРМАЛЬНЫЙ фильтр точно НЕ стоит 200р ;) Даже банальный G2 синтепон минимум полторы тысячи за рулон. Нормальный, а не "типа фильтр", который по факту просто синтепон непонятного происхождения.
Либо листы ретикулированного паралона 30-ка либо 20-ка - дорогое удовольствие...

_________________
Хочешь сделать людям хорошо — сделай плохо, а потом верни, как было.
Hi Jack - Hi! Hijack - Hi!
Broni всех стран объединяйтесь!




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 23.06.2019
Фото: 0
Приветствую. Допилил вроде как охлад для профильного корпуса, сейчас играюсь с кривыми вентиляторов, дабы оптимизировать эффективность.
Все вентили 140 мм.
Фронт: BQ Light Wings 1500 об.
Верх/тыл: Комплектные Fractal 900 об.
Низ: BQ Silent Wings (комплектный от Dark Rock 4) 1300 об. Короб с перфорацией.
ЦП: Thermalright FS 140 V3.

Может, кто подсказать по балансу потоков/оборотов, все ли правильно я выставил, укажет на какие ошибки или что можно улучшить?
Как оно выглядит
#77

10 мин прогон CB, обороты/темп в простое и в максимальной нагрузке
#77


Пока пробую ещё снижать макс обороты, чтобы было минимум шума, но не упала эффективность, в т.ч. на ЦП.
С передним верхним вентилятором пробовал всякое: отключать/закрывать, ставить на вдув на малых/средних оборотах – никакой существенной разницы так и не нашел в тестах. Плюнул, вернул как было + фанстоп ниже 60С.

_________________
R9 7900X+Thermalright FS 140 / ASUS Rog Strix X670E-A / G.Skill Trident 6200 CL30 / RX 7900 XTX Sapphire Nitro+ / Thermaltake Toughpower PF1 1050W / Fractal Meshify 2




Junior
Статус: Не в сети
Регистрация: 06.11.2024
Подскажите, вот имею такую систему ниже фото
Каким образом можно улучшить охлаждение для видеокарты? Материнская плата попалась такая что писиай слот находится в самом краю материнки, соответственно карта упираеться в нижнюю часть корпуса, есть небольшое пространство, примерно несколько миллиметров.
Понятно что нужен другой корпус, но и там боюсь из за материнки упиреться в нижнюю часть, например сейчас восновном блоки питания находяться в нижней части, так же прикрываеться отдельной пластиной что бы невидно было блок питания.

Вот думаю что если прорезать отверствия в самом корпусе в районе вентиляторов видеокарты, и приделать ножки доя корпуса, что бы воздух брался, как думаете, поможет?

Из за длины видеокарты пришлось лицевую часть корпуса подрезать что бы она вошла. Все получилось. Единственное вентилятор на фронте не поставить




#77 #77 #77 #77




Member
Статус: Не в сети
Регистрация: 23.01.2022
Откуда: от верблюда
PcUsers бедная видяха. онаж там просто жарится без масла... что это? судя по всему что то из 1070/1080?
по теме:
PcUsers писал(а):
Вот думаю что если прорезать отверствия в самом корпусе в районе вентиляторов видеокарты, и приделать ножки доя корпуса, что бы воздух брался, как думаете, поможет?
раз уж начали резать корпус - продолжайте. или насверлить отверстий или вырезать пол целиком закрыть грилями/решеткой и поставить ножки 2-3см.
ну и поставьте вентилятор на тыл - продлите жизнь своему бп.

_________________
i7-10700f | ROG STRIX B560-E | Ballistix 3600 64GB | TUF 3060 O12G V2 | FUMA 2 | 970 EVO Plus 250gb | Straight Power 11 750W | PURE BASE 500DX




Member
Предупреждение
Статус: Не в сети
Регистрация: 08.02.2012
Откуда: Алтай Бийск
Фото: 1
PcUsers писал(а):
как думаете, поможет?
очень сильно поможет!
waldor писал(а):
или вырезать пол целиком закрыть грилями/решеткой и поставить ножки 2-3см.
:good: или без вариантов...

_________________
ASUS Z77-M Pro|i5-2500K@4.0|4x4 Samsung 1600|1070 GameRock|Chieftec APS 650W|Zalman Z9U3|LG 24MP88HV-S|SUA1000I


Последний раз редактировалось Яков 29.11.2024 14:54, всего редактировалось 1 раз.



Member
Статус: Не в сети
Регистрация: 23.01.2022
Откуда: от верблюда
Яков писал(а):
или без вариантов

ну яб тоже пол во всю длину зафигачил. чё мелочтися? но тут многие писали что для них сверлить легче (есть чем) поэтому можно и насверлить. всё равно профит будет и приличный.

Добавлено спустя 2 минуты 52 секунды:
Leon75 покажи человеку как d30 снизу выглядит чтобы ему примерно понимать как резать

_________________
i7-10700f | ROG STRIX B560-E | Ballistix 3600 64GB | TUF 3060 O12G V2 | FUMA 2 | 970 EVO Plus 250gb | Straight Power 11 750W | PURE BASE 500DX




Member
Статус: Не в сети
Регистрация: 17.07.2014
Фото: 0
Phenomenum писал(а):
Верх/тыл: Комплектные Fractal 900 об.

Я так думаю, что это "слабое звено". За данные БиКвайты не в курсе, но Фракталы "мертвые" даже на максималке.
PcUsers писал(а):
Каким образом можно улучшить охлаждение для видеокарты?

Корпус менять однозначно.
Не знаю, что за карта у тебя, но твой БП тебя просто проклинает. Мало того, что он даже в играх будет в полупассиве (если карта 1070), так еще весь горячий воздух в себя сосет. Худшее сочетание.

_________________
قلب العقرب




Member
Статус: Не в сети
Регистрация: 29.07.2015
Откуда: Москва
Фото: 680
PcUsers эти твои фотки теперь будут мне сниться в ночных кошмарах :D

_________________
https://overclockers.ru/blog/A224/
--
My life is an endless cistern of slaugher and my girlfriend name's Lyuda :D




Заблокирован
Заблокирован
Статус: Не в сети
Регистрация: 23.06.2019
Фото: 0
wwr222 писал(а):
Я так думаю, что это "слабое звено". За данные БиКвайты не в курсе, но Фракталы "мертвые" даже на максималке.

Плохо выдувают?
Винни Пух говорил обратное - что хорошие вентили, их надо оставить. :?:

_________________
R9 7900X+Thermalright FS 140 / ASUS Rog Strix X670E-A / G.Skill Trident 6200 CL30 / RX 7900 XTX Sapphire Nitro+ / Thermaltake Toughpower PF1 1050W / Fractal Meshify 2




Member
Предупреждение
Статус: Не в сети
Регистрация: 08.02.2012
Откуда: Алтай Бийск
Фото: 1
waldor писал(а):
многие писали что для них сверлить легче
как сказать.. "насверленная" перфорация все равно сильно задерживает воздушный поток. вы правы. взять/найти у кого взять дремель, и вырезать окна, можно под нейлоновый фильтр, по всей длине может ослабить корпус. прикрутить какие то перемычки, ребра жесткости 2-3 шт. поперек окна.

Добавлено спустя 5 минут 41 секунду:
A224 писал(а):
будут мне сниться в ночных кошмарах
уу..вам бы перед сном попринимать настойки успокаивающие нервы. осторожно, спиртосодержащие, трезвенникам и язвенникам противопоказано.

_________________
ASUS Z77-M Pro|i5-2500K@4.0|4x4 Samsung 1600|1070 GameRock|Chieftec APS 650W|Zalman Z9U3|LG 24MP88HV-S|SUA1000I




Member
Статус: Не в сети
Регистрация: 23.01.2022
Откуда: от верблюда
Яков писал(а):
ослабить корпус

это офисный Гинзу. ЧТО там может его ослабить? :lol: :lol: :lol: и ним тягаться могут только разве что Аккорды и Дигмой
ой, последняя дигма вообще удивила. такого я ни разу не видел. вобщем передней панели железной вообще нет. просто пластиковая морда впаяна непосредственно в крышу и пол. зато стоит 1.5к

_________________
i7-10700f | ROG STRIX B560-E | Ballistix 3600 64GB | TUF 3060 O12G V2 | FUMA 2 | 970 EVO Plus 250gb | Straight Power 11 750W | PURE BASE 500DX
