FSP Optima Pro OPS600-80GLN

http://forum.ixbt.com/topic.cgi?id=49:11969-65#2074 - cq: диагностика неисправностей бп и их устранение - c2328a y-g38 (текстолит ECB q90)
http://forum.ixbt.com/topic.cgi?id=49:11969:1942#1935 - просадка дежурки, на матерях core i5-i7 - увеличивать c45 1000/16v
http://forum.ixbt.com/topic.cgi?id=49:11969:1942#1942 - схема дежурки dm0265, сгоревшие диоды D41-D42 менять на uf4007(хз откуда это)
http://forum.ixbt.com/topic.cgi?id=49:12383#7 - блоки питания от fsp group - пухнут все 6.3v производства CapXon
http://forum.ixbt.com/topic.cgi?id=49:10544-3#67 - нестабильное\странное включение блока питания, fsp epsilon fx600-gln - первым пухнет c41
http://forum.ixbt.com/topic.cgi?id=49:10544#22 - дежурка c41 100/25v - менять и шунтировать 0.1мкф, ибо работает практически постоянно
http://forum.ixbt.com/topic.cgi?id=49:10544-3#78 - отгорает нога внутри бочки 470/450v - напруга улетает за 600В, дежурка не выдерживает
http://www.rom.by/comment/225369 - c43 у большой бочки 22/50v, второй в дежурке - по даташиту dm0265, там стоит 47/50v
http://forums.overclockers.ru/viewtopic.php?p=7881064#p7881064 - блоки питания fsp epsilon (600/700 вт) - какие конденсаторы менять
http://forums.overclockers.ru/viewtopic.php?p=8400860#p8400860 - шунт бочки 470/450v керамикой - 0.68мкф и 68000пф (0.068мкф) на 400-600v
+++
http://forums.overclockers.ru/viewtopic.php?p=7872562#p7872562 - Ремонт БП - ниже фото платы, на второй банку вынести на удлинителе-выноске
http://forums.overclockers.ru/viewtopic.php?p=7139262#p7139262 - еще описание типичных симптомов, и рандом с мамками
http://forums.overclockers.ru/viewtopic.php?p=9334059#p9334059 - ремонт БП, вторая тема, пишется именно с маленькой - мини статистика бочек
фото платы, и прочее
http://s46..radikal.ru/i113/0904/e9/b8a6f006fd42.gif - схема FSP OPS...00-80GLN
http://forums.overclockers.ru/viewtopic.php?p=7873292#p7873292 - контроль с банкой
http://www.rom.by/comment/277062 - FSP550-80GLN проблемы с дежуркой
http://www.overclockers.ru/lab/23418/Testy_BP_moschnostju_600-720_Vt_ot_OCZ_Topower_i_Zippy.html#2 - старый контроль без банки
http://forum.grodno.net/index.php?topic=650372.0
http://www.elektroda.pl/rtvforum/topic1473107.html
http://monitor.net.ru/forum/topic266489-0.html - бп fsp ops550-80gln active pfc R44? - фото, есть номиналы резисторов smd, контроль без банки
http://monitor.net.ru/forum/viewtopic.php?t=275570&postdays=0&postorder=asc&start=96#1968280 - бочка болтается в корпусе
http://monitor.net.ru/forum/viewtopic.php?t=266489#1970521 - бп fsp ops550-80gln active pfc R44? - резистор R44, и его отгорание
http://forum.ixbt.com/topic.cgi?id=49:6485-12#369 - много фото оптима-про FSP700-80GLN, четвертая вскрытие, пятая пропелер

============================== FSP питание

шунтирование молекса
http://www.overclockers.ru/lab/15847.shtml
http://www.overclockers.ru/lab/print/15929.shtml - видео 3*1000.0 мкФ 3*0.47мкФ, мать 2000.0мкФ 0.1мкФ, проц 4700.0мкФ 2.2мкФ
http://hdd-911.com/index.php?option=content&task=view&id=69&itemid=27 - 1000-2200 мкФ обязательно v*2
http://www.rom.by/comment/24804 - связка (0.1 - 4.7 мкФ) + (2.2 - 0.022 нФ)
http://forum.radeon.ru/viewtopic.php?p=238479&sid=b9ff1776cb58903e996b93c8d527e7b0#p238479 - банки (0.1 мкФ - 4.7 мкФ) ноги (0.1 - 0.47 мкФ)
http://forum.cxem.net/index.php?s=d80fd216dfb518549e279d52bd2fe638&showtopic=10006&view=findpost&p=73170 тантал (10 - 47 uF) и двух керамических (0.1 uF и 0.01 uF), аналоговые пленка и электролит (0.1 uF и 1 uF).

http://www.thg.ru/howto/power_supplies/index.html - Блоки питания : бренды, лейблы и изготовители - UL номер
http://www.overclockers.ru/lab/14981.shtml - Не стартует вентилятор? Поправимо! - сопротивление 1кОм ненужно
http://www.casemods.ru/section15/item833/part4 - Тихий блок питания
http://www.casemods.ru/section15/item262/part3 - Делаем пассивным блок питания FSP FX600-GLN

http://monitor.net.ru/forum/topic275570-32.html FSP FX600-GLN КЗ по пыли в силовой части.

http://www.rom.by/forum/Neispravnyj_FSP_Epsilon_FX700-GLN
В дежурке. Замените все мелкие 50 вольтовые конденсаторы в горячей части.

http://www.rom.by/forum/Shuntirovat_plenkoj_vhodnuju_emkost_470_mkf_x_450V - Шунтировать пленкой входную емкость 470 мкф x 450В
даташит дежурки DM0265R - шунты бочки 0.1 мкф и дежурка DM0265R, писк дежурки
+++
http://www.rom.by/comment/225369
Кстати, вот отрывок из даташита на DM0265. Мои предположения о пульсации подтвердились. По схеме видно (позиционное обозначение C6). Кстати, китайцы видимо занизили емкость конденсатора поставив 22 мкФ/50, вместо рекомендованых 47 мкф

http://forum.ixbt.com/topic.cgi?id=49:10544#22
Конденсатор 100 мкФ 25 В выходит из строя быстрее, потому что он работает практически постоянно, пока компьютер включен в сеть - это же дежурка. Изменить ситуацию можно установкой конденсатора емкостью в 220 мкФ и на напряжение 35 Вольт, и другого производителя - например, фирмы "Рубикон". Плюс к этому зашунтировать его со стороны печатного монтажа керамическим конденсатором в корпусе для поверхностного монтажа емкостью 0,1 мкФ.
*
Выше же написано, три кондера поменять (на входе и в дежурке) на нормальные, вместо дешевского CapXon.
*
Пока блок еще живой, меняйте все кондеры, благ их там немного, максимум выйдер рублей 400 за все кондеры. Если паять не умеете то накиньте еще за работу тому кто будет делать.
*
Для интереса одну мать с процом подрубал к нему - завелся.
*
не мучай его, я так его увалил, во время ремонта, второй раз дежурку накрыл из-за большой бочки, он немного поработал (правда не выдавал вообще не чего на выход, так что условно, поработал) и выжег дежурку. Меняй кондеры дежурки, бочку, дешевле выйдет ремонт.

http://forum.ixbt.com/topic.cgi?id=49:6485:341#341
Терморезистор находится между платой и средним радиатором (сори, я в технических терминах не спец), рядом со штекером кулера. Прямо с торца радиатора его видно. Он проложен через мягкую резинку и промазан термопастой.
* Терморезитор там есть, я уже писал где он. Там двойная система контроля оборотов: по мощности и по температуре.

http://forum.ixbt.com/topic.cgi?id=49:6485-12#365
У тебя просто в standby комп ооочень мало ест. Обычно в standby еще клава и мышь жрут, а тут совсем ничего. Оттого и писк. И вобще, тебе $0.01 жалко на резюк?  Между 5VSB и GND воткни. Не поможет - попробуй 50 Ом
* Вот что мне ответил представитель FSP на оверах - "Данный свист издает дроссель при недостаточной нагрузке по каналу +5VSB

http://www.radiokot.ru/forum/viewtopic.php?f=11&t=32090
При савозбуждении в цепи ОС дроссель начинает скорее стрекотать. А если свист - это или намотка плохая или частота преобразования низка (пропуск импульсов) - возможно из-за малого тока нагрузки. ШИМ стабилизаторы не любят режим холостого хода.
* Возбуждение может быть на разной частоте, в том числе и в районе 10-20кГц. Частота у этого преобразователя всегда постоянна и используется широтно-импульсная модуляция, так что из-за малой нагрузки свиста быть не может. Кроме того понижающие преобразователи вполне нормально относятся к малой нагрузке. Так что единственная причина свиста - возбуждение.

http://forum.ixbt.com/topic.cgi?id=49:6485-12#369
фото FSP700-80GLN

http://monitor.net.ru/forum/topic275570-32.html
FSP FX600-GLN КЗ - после того как восстановил дежурку

http://monitor.net.ru/forum/viewtopic.php?t=275570&start=32
http://www.rom.by/forum/FSP_FX600-GLN_KZ_po_pyli_v_silovoj_chasti_resheno
FSP FX600-GLN КЗ по пыли в силовой части.

http://forum.ixbt.com/topic.cgi?id=49:11969:1942#1942
В схемах дежурки на DM311 и DM0265 конденсаторов на 100 мкФ вроде бы нет (чешет репу). Надо бы глянуть для порядка...
Хм. На DM0265 это конденсатор есть. Однако. Хотя последний FSP, что был у меня на ремонте, точно был на UC3843 (либо 3844) - мощность его не помню только.

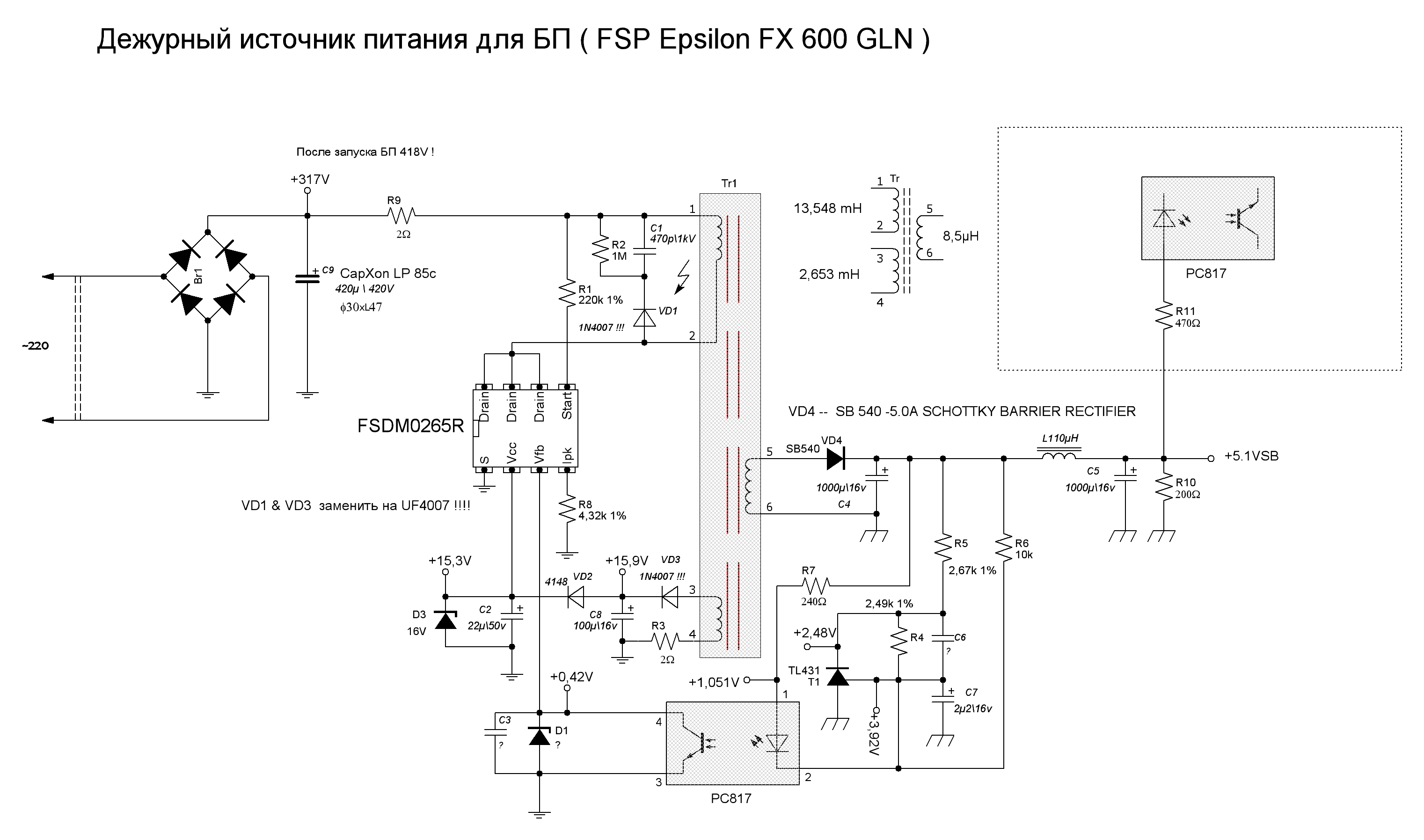

http://forum.ixbt.com/post.cgi?id=attach:49:11969:1942:1 - схема, стеклянные диоды менять на UF4007

http://forums.overclockers.ru/viewtopic.php?p=7881064#p7881064
Тем у кого проработал 2-3 года и более БП эпсилон советую поменять конденсаторы 4штуки
4) 420мкф*450 Вольт
2) 2.2мкф*50 В
3) 100мкф*25 В
1) (отвечает за включение) 5 вольт дежурное 2200мкф*10 В
+++
http://forum.ixbt.com/topic.cgi?id=49:10544-3#78
она не пухнет, у нее отгарает нога (внутри), и считай ее ней, там напруга улетает за 600В и микруха дежурки не выдерживает и горит. красивые фотки моего кондера : *** и вообще в той теме как я чинил данный БП.
+++
http://forums.overclockers.ru/viewtopic.php?p=8400860#p8400860
Кстати, очень рекомендую параллельно банке 470/450V (ну или какой там у вас стоит) припаять кондеры ~ 0.68мкф и 68000пф (0.068мкф) на 400 или выше Вольт. По даташиту на микросхему шима они должны стоять (банка не рассчитана на такую высокую частоту работы, потому и дохнет). Заодно, если вдруг отвалится контакт в банке, не сгорят все остальные детали, что обычно горят в этом случае.
* металлопленочные 0.1 мкф (или 0.47 мкф, зависит от расстояния между платой и корпусом) 630 В вполне влезают. Хотя бы таких пару штук.
* 6.8n / 1k --- ?

http://forums.overclockers.ru/viewtopic.php?p=8919067#p8919067
Огромное Спасибо !!! Нашол дествительно сгорел. Q11 (транзистор)
* Значит 99% за то, что у кондера 470/450 внутри плохой контакт, который и трещал перед тем как в БП перегорел предохранитель. Как а Darcon-а. В помойку его!
После того как этот кондер заменишь, припаяй параллельно ему 2 керамических ( лучше всего SMD, чтоб влезли) или металлопленочных кондера емкостью ~ 0,68 мкф (или какой влезет по размеру) 630В и 0.068мкф 630В. Чтоб больше электролит не дох и транзисторы не сгорали. С остальными транзисторами вряд ли что случилось. Проверить это можно так...
* Если все есть, то поставить транзисторы на место и проверить напряжение на кондере 470/450 . Оно должно быть порядка 400 В.

http://monitor.net.ru/forum/repair-fsp-group-fsp300-60btv-info-114023.html и шим 3528
присутствует небольшой шип из трансформаторов...
* дело в том, что это был не то чтобы свист, а скорее тихий такой электрический рокот, наподобие того, что возникает при подохших силовых конденсаторах. Я заменил кондеры с 470 Mf на 680 Mf - и рокот стал еще тише.
Во всяком случае его не слышно в полностью собранном блоке, даже если к нему приложить ухо.

http://monitor.net.ru/forum/lqa08tc600-info-321952.html
Попал в ремонт блок питания FSP Group Epsilon 1010 1010W. Выгорели 20N60C3 + диод. Но вопрос не в этом. Рядом с 20N60C3 стоит LQA08TС600.... - не могу понять маркировку ...

http://forum.ixbt.com/topic.cgi?id=49:11969-65#2075
ктонить знает ответ, по поводу c2328a y-g38 (ECB Q90) ? тоесть, чем его можно заменить ?
...отгорела нога E - после того как я поставил шунт керамикой 0.1мкф - на выход вентилятора и электролита 47/25v, банка в цепи регулятора пропелера, однако не факт что шунты причина...
*
Ставь любой из КТ815 либо КТ817. Цоколевка у них одинаковая.
Если держать KSC2328A срезом к себе, то слева направо будут выводы эмиттера, коллектора и базы.
У КТ815 - КТ817 выводы будут в том же порядке, если держать транзистор буквенной маркировкой к себе.
*
С945 не пойдет - у него мощность маленькая (100 миллиАмпер). А там нужен как минимум 1 А.
*
как я понял - пойдет любой с распиновкой ECB, и не_меньшим вольтажем ? это ведь не фиксированный стабилизатор, а только открывается-закрывается под чужими командами ?
*
Подойдет любой, структуры n-p-n, с допустимым напряжением от 25 Вольт и током коллектора от 0,8 - 1 Ампера.
Да, это не фиксированный стабилизатор, он открывается-закрывается под чужими командами. НО! Он открывается-закрывается ровно настолько, сколько скажет ему эта "чужая команда". )))
Чем больше откроется транзистор - тем с большей скоростью будет вращаться кулер.
*
или он сразу выдает на пропеллер, весь максимум даташит-вольтажа ? тоесть может сжечь пропеллер, выдав 60v вместо 30v ?
*
Нет. Транзистор управляет кулером напряжением с шины 12 Вольт. То есть, больше 12 Вольт на кулер он подать не может.
А с напряжением 30 Вольт транзистор взят просто из соображений надежности работы. Запас по напряжению всегда должен быть. Он, как известно, карман не тянет. )))

http://forum.ixbt.com/topic.cgi?id=49:10544-4#109
http://forums.overclockers.ru/viewtopic.php?p=9409947#p9409947
http://www.vegalab.ru/forum/showthread.php/5213-Конденсаторы?p=1483512&viewfull=1#post1483512
вопрос всем : обычно советуют шунтировать все электролиты комповых бп, керамикой 0,1 мкФ(µF) - чтоб почище шло, и электролиты дольше прожили
 ...есть смысл, шунтировать именно комповый бп, не одним номиналом - а сборкой и 2-3шт керамики, уменьшая номинал 1/100 ? повторюсь, что вопрос относительно только компового бп
   двойной : 0.1µF + 0.001µF (104+102),
   тройной : 1µF + 0.01µF + 0.0001µF (105+103+101),
   или вообще тупо лесенкой 1/10 : 0.1µF + 0.01µF + 0.001µF + 0.0001µF
рс... у всех смд-керамика трескается, на больших и широких полигонах бп ? половину смд-керамики порвало еще при пайке, при повторном прогреве менее трети уцелело - крайне советую брать только выводную, и откусывать лишнее - так хоть какаято гарантия

=================================== тесты эпсилонов и барахло

http://www.voltmaster-samara.ru/search/?q=C2328A - c2328a y-g38 --- q90 ECB --- 30В/2А
http://www.voltmaster-samara.ru/search/?q=%CA%D2815 - КТ815 --- 1,5А to126
http://www.voltmaster-samara.ru/search/?q=%CA%D2817 - КТ817 --- 40В/3А
http://www.voltmaster-samara.ru/search/?q=DM0265R - FSDM0265RN ШИМ контроллер с МОП-ключом 27Вт
http://www.voltmaster-samara.ru/search/?q=EEUFM - panasonic FM, FK, FC - S пониженые, L вытянутые (LowImp - LowESR)

http://www.fcenter.ru/online.shtml?articles/hardware/tower/14093#20 - Fortron/Source (FSP Group, SPI)
http://www.fcenter.ru/online.shtml?articles/hardware/tower/16664#03 - 02.2006 + табл оем, нет электролита
http://www.fcenter.ru/online.shtml?articles/hardware/tower/16715#2 - 02.2006 оптима
http://www.fcenter.ru/online.shtml?articles/hardware/tower/21911#05 - 07.2007 появился электролит пропелера
http://www.fcenter.ru/online.shtml?articles/hardware/tower/22432#04 - 10.2007 fsp400-60gln
http://www.fcenter.ru/online.shtml?articles/hardware/tower/22681#05 - 11.2007 электролит
http://www.fcenter.ru/online.shtml?articles/hardware/tower/33009#01 - 02.2012 стемные обороты Epsilon Pro 85Plus

http://prohardver.hu/teszt/fsp_epsilon_80_plus/nyomtatobarat/teljes.html - 600 wattos es 1010 wattos FSP Epsilon
http://article.tech-labs.ru/36_9333_2.html - FSP Epsilon 85Plus 800 (про?) - новая плата, график температур

http://www.espasa.ru/main/electric_insulating_materials4.html - трансформаторный лак, ГФ-95
http://syvel.ru/lak_elektroizolyacionnyy - лаки электроизоляционные
http://imatride.livejournal.com/1100.html - все лаки

http://best-chart.ru/radiodelo-dlya-nachinayushhix-osnovy-sxemotexniki/tranzistor-bipolyarnyj-n-p-n-p-n-p-perexod-polevoj-teoriya-opisanie-primenenie-struktura-oboznachenie-na-sxemax-princip-dejstviya-raboty.html
http://radiokot.ru/start/analog/basics/08/ + http://ru.wikipedia.org/wiki/Биполярный_транзистор
транзистор теория

http://www.xprt.ru/index.php?option=com_content&task=view&id=72&Itemid=0
TFX12V - шунт должен состоять из двух конденсаторов: дискового керамического конденсатора, емкостью 0.1 мкФ, и электролитического конденсатора, емкостью 10мкФ

http://k155la3.ucoz.ru/blog/neispravnyj_kondensator/2011-04-05-3 - пухляк

http://radiokot.ru/start/analog/basics/12/ катушка
http://radiokot.ru/inquiry/handfuse/ плавкие
http://radiokot.ru/start/analog/basics/10/
http://radiokot.ru/start/analog/basics/ основы электроники
