  tainoff
Прилепленное (важное) сообщение

Member
Статус: Не в сети
Регистрация: 18.04.2005
Откуда: ОМСК
Официальный сайт Chieftec
#77
FAQ на первой странице темы.
Отдельные темы по актуальным вопросам:
Выбор блока питания (часть 3)
Хватит ли мощности блока питания для этой системы? (+FAQ)
"Свист и/или писк" БП

Chieftec OEM:
OEM: Enhance
ATX-1136H ~18A
OEM: AcBel
CFT-500W ~27A
CFT-550W ~30A
OEM: Delta
GPS-350EB-101A ~25A
GPS-350FB-101A – 25A
GPS-400AA-101A ~NG
GPS-450AA-101A ~NG
GPS-500AB A ~30A
GPS-550AB A ~30A
GPS-650AB A ~45A
Super CFT-650A-12B ~45A
OEM: Sirtec
APS-500C ~36A
APS-550C ~37A
APS-600C ~42A
APS-650C ~46A
APS-700C ~50A
APS-750C ~54A
APS-800C ~58A
APS-850C ~62A
APS-350S ~25A
APS-400S ~30A
APS-450S ~33A
APS-500S ~36A
APS-550S ~37A
HPC-360-202DF ~17A
HPC-420-302DF ~18A
CFT-560A-12-C ~36A
GPS-560AB-A-C ~36A
GPS-620AB-A ~41A
Green CTP-300-12G ~19A
Green CTP-350-12G ~25A
Green CTP-400-12G ~31A
Green CTP-450-12G ~33A
Green CTP-500-12G ~36A
Green GFT-350-12S ~NG
Green GFT-400-12S ~NG
Green GFT-450-12S ~NG
Green GFT-500-12S ~NG
Super CFT-370-P12S ~21A
Super CFT-430-P12S ~25A
Super CFT-460-P12S ~31A
Super CFT-500A-12S ~31A
Super CFT-560A-12S ~36A
Super CFT-620A-12S ~41A
Super CFT-850G-DF ~66A
Super CFT-1000G-DF ~75A
Super CFT-1200-DF ~90A
A-80 Series CTG-350-80P ~22A
A-80 Series CTG-400-80P ~25A
A-80 Series CTG-450-80P ~29A
A-80 Series CTG-500-80P ~33A
OEM: Channel Well Tech
Arena ANP-355A12 ~22A
Arena ANP-405A12 ~35A
Super CFT-600-14CS ~48A
Super CFT-650-14CS ~52A
Super CFT-700-14CS ~56A
Super CFT-750-14CS ~60A
Turbo CFT-600-14C ~48A
Turbo CFT-650-14C ~52A
Turbo CFT-700-14C ~56A
Turbo CFT-750-14C ~60A
Turbo CFT-850-14C ~62A
Turbo CFT-1020-14C ~72A
Nitro BPS-350S ~25A
Nitro BPS-400S ~31A
Nitro BPS-450S ~33A
Nitro BPS-500S ~36A
Nitro BPS-550C ~44A
Nitro BPS-650C ~53A
Nitro BPS-750C ~60A
Nitro BPS-850C ~70A
Nitro BPS-950C ~76A
Nitro BPS-1200C ~100A
Реклама

Партнер
  TyPuCToZ

Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
Krovosos,
ну так БП видимо неисправен.
-5В в нём взять неоткуда, и на современных PC напряжение -5В не используется, проблема явно не в этом.
  Krovosos

Member
Статус: Не в сети
Регистрация: 11.12.2015
Всё таки БП , не исправный , сегодня опять его подключил к старому системнику , работает как то странно
на нём .
Подключил к своему новому , не включается (немного дёргаются вентиляторы при первом нажатии,
на кнопку включении , при повторном не чего не происходит) , что только не делал и переключал линии и т.д.
Но кое что обнаружил : если не включать питание видеокарты 6 + 6 пин , то блок запускается ,
и видеокарта издаёт сигнал .
Получается что на старом системнике нет питания видеокарты , вот и кое как запускается .
Самое интересное , на столе , при замыкании , зелёного с чёрным , работает без проблем ,
на всех линиях напряжения в норме .
Буду лазить в инете , искать в чём причина . Есть небольшая догадка - неисправна микруха PS224 , и при включении на сером проводе пропадает напряжение и блок уходит в защиту .

_________________
FX8300 | Asus M5A97 R2 | GTX 550 ti | 8 Gb DDR3 | SSD Kingston HyperX Fury 120GB | Chieftec 850W |

  TyPuCToZ

Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
Krovosos писал(а):
Буду лазить в инете , искать в чём причина

Когда есть неисправный БП на руках, нужно "лазить" внутрь БП, а не в инете, чтобы найти, в чём причина.
Если нет опыта и знаний, лучше довериться опытному ремонтнику.
Krovosos писал(а):
Есть небольшая догадка - неисправна микруха PS224

Неисправный (точнее бракованный) супервайзер видел один раз в жизни на новом БП с браком, дохлые супервайзеры на старых БП не видел никогда.
Так что, догадка слабенькая...
  Krovosos

Member
Статус: Не в сети
Регистрация: 11.12.2015
Небольшой опыт ремонта БП есть ( отремонтировал , чуть больше десятка
простых БП (даже трансформатор дежурки перематывал) , а этот блок питания посложнее ) ,
я не асс в этом деле , но если направить меня в нужное русло , то проблему можно решить .
Буду копать его , свободного времени маловато , но я думаю что время найду и добью его .
По PS224 это была догадка , надо сначала разобраться на столе , что с ним , начну с дежурки
нагружу её ( может на холостую ,она нормально работает, а под нагрузкой уходит в защиту ).
Единственное мне не понравилось в этом блоке питания , по 12 вольтовой линии , стоят диоды
45 вольтовые ( я считаю что на 12 вольт надо ставить не меньше 100 вольт) .

_________________
FX8300 | Asus M5A97 R2 | GTX 550 ti | 8 Gb DDR3 | SSD Kingston HyperX Fury 120GB | Chieftec 850W |

  TyPuCToZ

Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
Krovosos писал(а):
стоят диоды 45 вольтовые ( я считаю что на 12 вольт надо ставить не меньше 100 вольт) .

Обычно параллельно 45-вольтовым диодам ставят супрессоры, это не проблема.
Информацию о ремонте лучше почерпнуть на rom.by.
Теперь логика правильная, смотрим для начала, что с дежуркой.
Если ёмкость и ESR конденсаторов мерить нечем, то не глядя меняй все конденсаторы в +5V_SB и в +15В дежурке, которая идёт на питание ШИМ+APFC.
Проверяй что со всеми основными напряжениями без нагрузки и под нагрузкой.
  Krovosos

Member
Статус: Не в сети
Регистрация: 11.12.2015

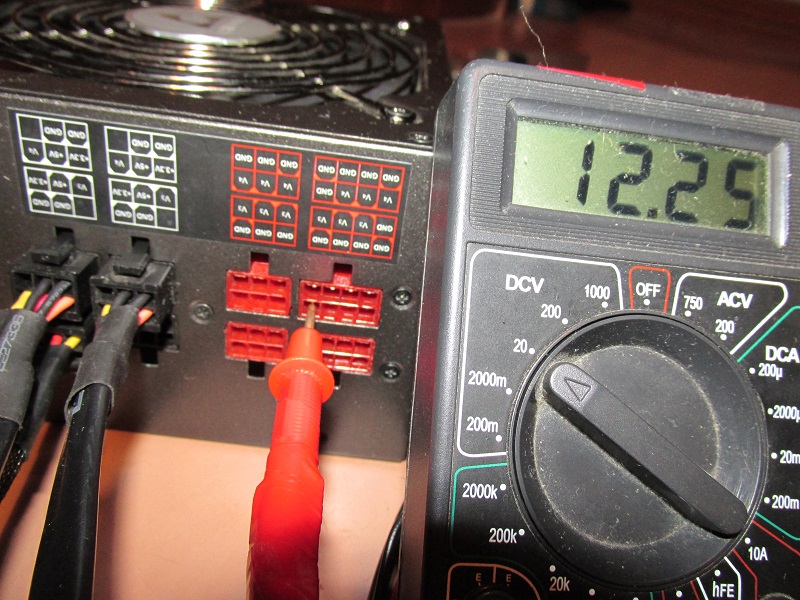

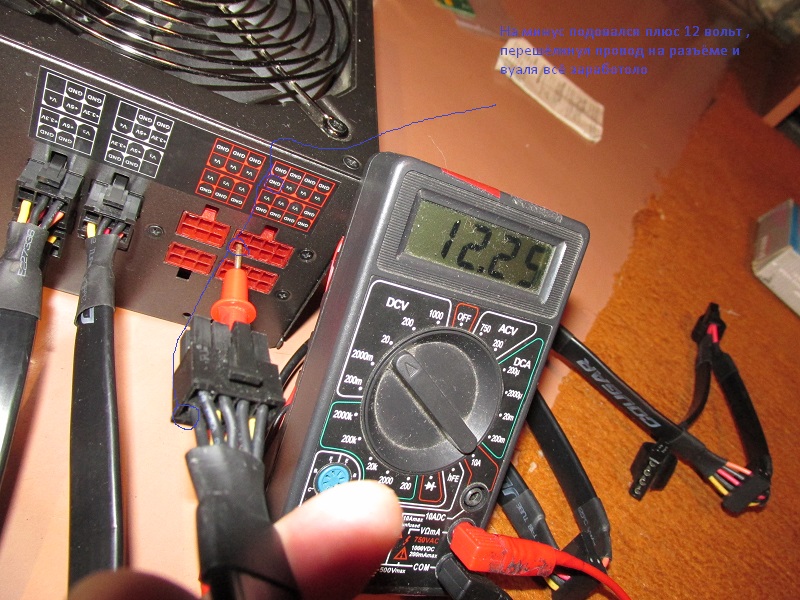

Замыкаю чёрный с зелёным - напряжения :
Сиреневый дежурка 5,1 вольт , серый 5,1 вольт , оранжевый 3,39 вольт ,
красный 5,19 вольт , жёлтый 12,24 вольт , синий -11,9.
Т.е все напряжения в норме , нагружаю дежурку - 50 ватт , всё нормально ,
все напряжения в норме (значит вопросов к дежурке нет ) .
Дальше грузил 100ватт +12 вольт , 100ватт +5 вольт , 100ватт +3,3 вольт ,
по отдельности - всё нормально , напряжения все такие же как и на верху написано,
в принципе нормальный рабочий блок питания .
Какие мои предположения :
1)Первое -Нагрузить +12 вольт на ватт 400 ( но и подгрузить ватт по 50 , 5 и 3,3 вольтовую шину),
может уйдёт в защиту по 12 вольтовой шине ( так как у меня видяха GTX 260 кушает 200 ватт
и если на неё не подключать питания 6+6 пин , то блок запускается , но пищит видеокарта ,
т.е проц FX8300 100 ватт + всё остальное ватт 150 (,без видеокарты) - где то 250 ватт
блок питания держит по 12 вольтам , пример того , что на старом системнике он включатся нормально .
2) Второе моё предположение - если замкнуть чёрный с зелёным скрепкой на материнке , то блок питания
нормально включится и будет работать , тут и возникает вопрос или не совместимость или присобачить
реле которое будет замыкать чёрный с зелёным ( но это колхоз конечно , хотелось без этого бы ) ,
или найти причину не включения.

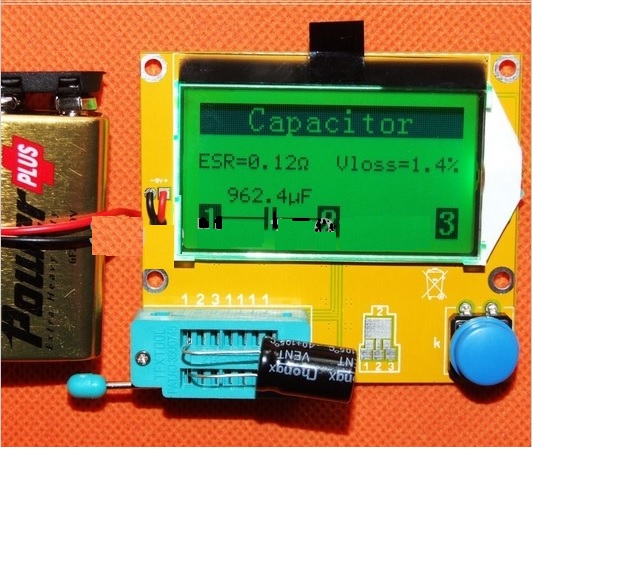

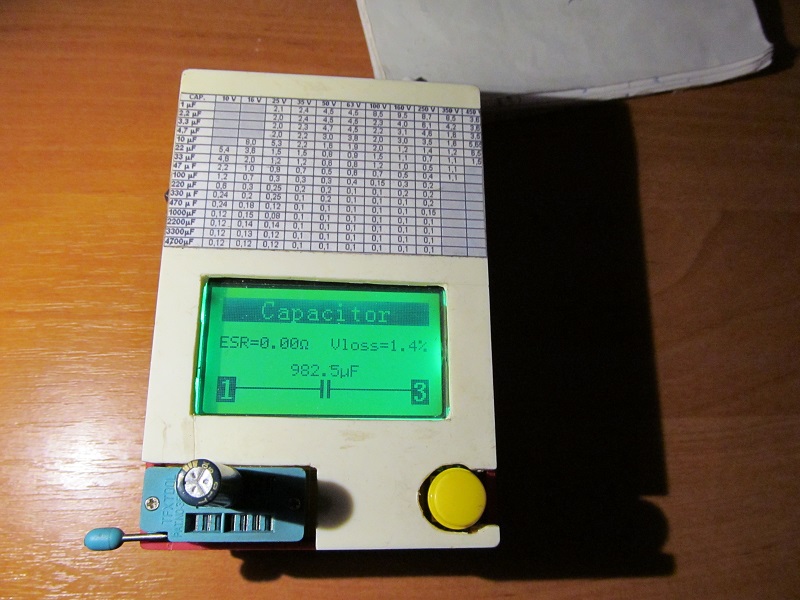

Прибор для проверки кондёров есть , на фото ( только в коробочке ) .
Кто , что думает - какие мои дальнейшие действия ?


Вложения:
ЕСР метр.jpg
ЕСР метр.jpg [ 102.34 КБ | Просмотров: 4800 ]

_________________
FX8300 | Asus M5A97 R2 | GTX 550 ti | 8 Gb DDR3 | SSD Kingston HyperX Fury 120GB | Chieftec 850W |
  TyPuCToZ

Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
Мощности нагрузки точно правильно посчитаны?
Дежурка 50Вт не должна тянуть, это же 10 Ампер, обычно ограничение стоит 2.5-3А.
Krovosos писал(а):
Но кое что обнаружил : если не включать питание видеокарты 6 + 6 пин , то блок запускается ,
и видеокарта издаёт сигнал .

Попробуй собрать в таком виде и посмотреть, что будет со всеми напряжениями.

Раз прибор для измерения ESR и ёмкости есть, можно БП разбирать и промерять все конденсаторы сначала без выпаивания, при возникновении сомнений можно выборочно выпаивать.
Все мелкие конденсаторы в дежурке и в высоковольтной части можно заменить не глядя.
  Krovosos

Member
Статус: Не в сети
Регистрация: 11.12.2015
Немножко неправильно написал ,нагружал дежурку лампой 12 вольт 50 ватт -
это где то 1 - 2 ампера , этого достаточно для проверки дежурки .
Сегодня производил испытания ( вопросов по работе к блоку питания нет)

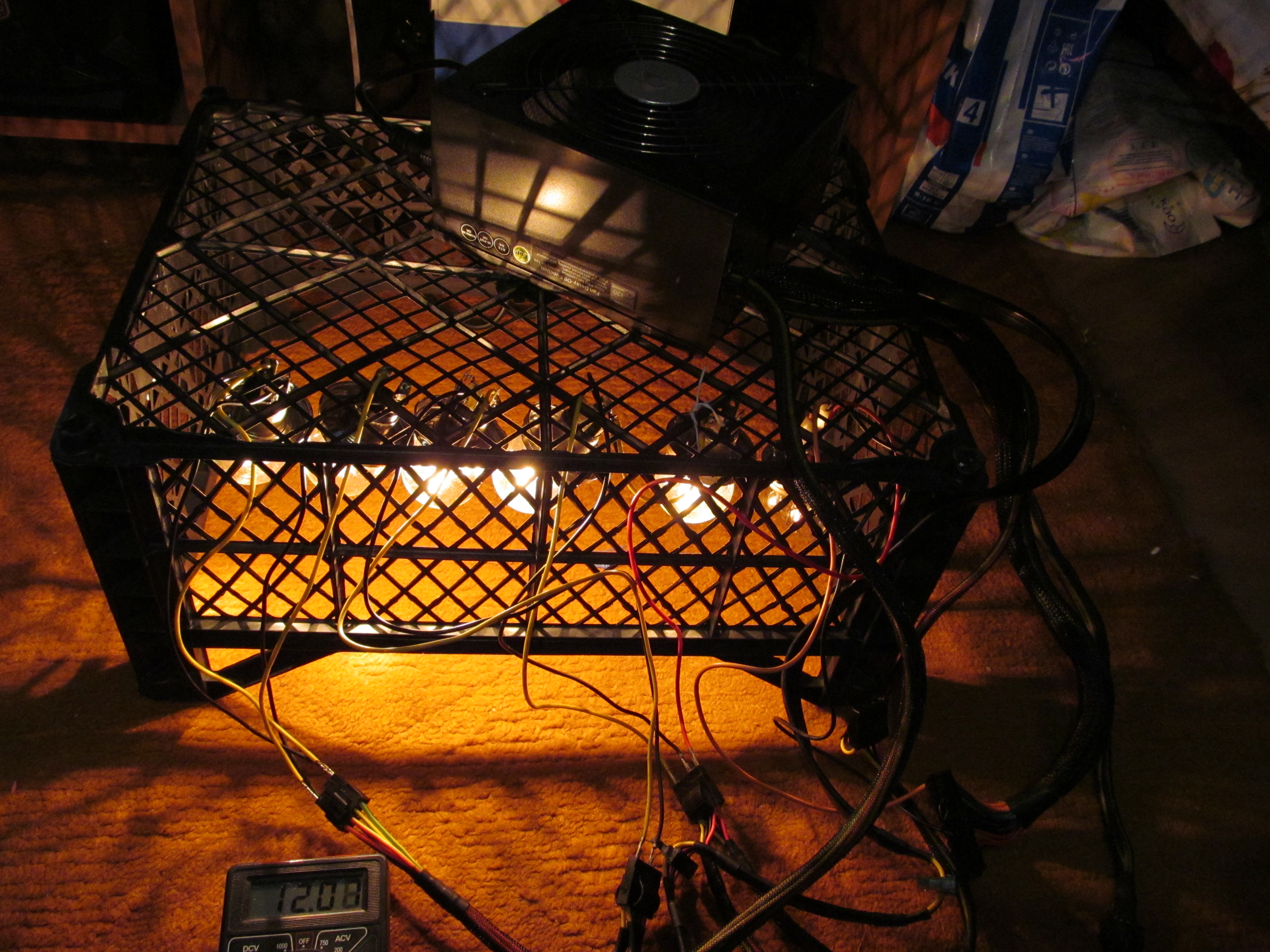

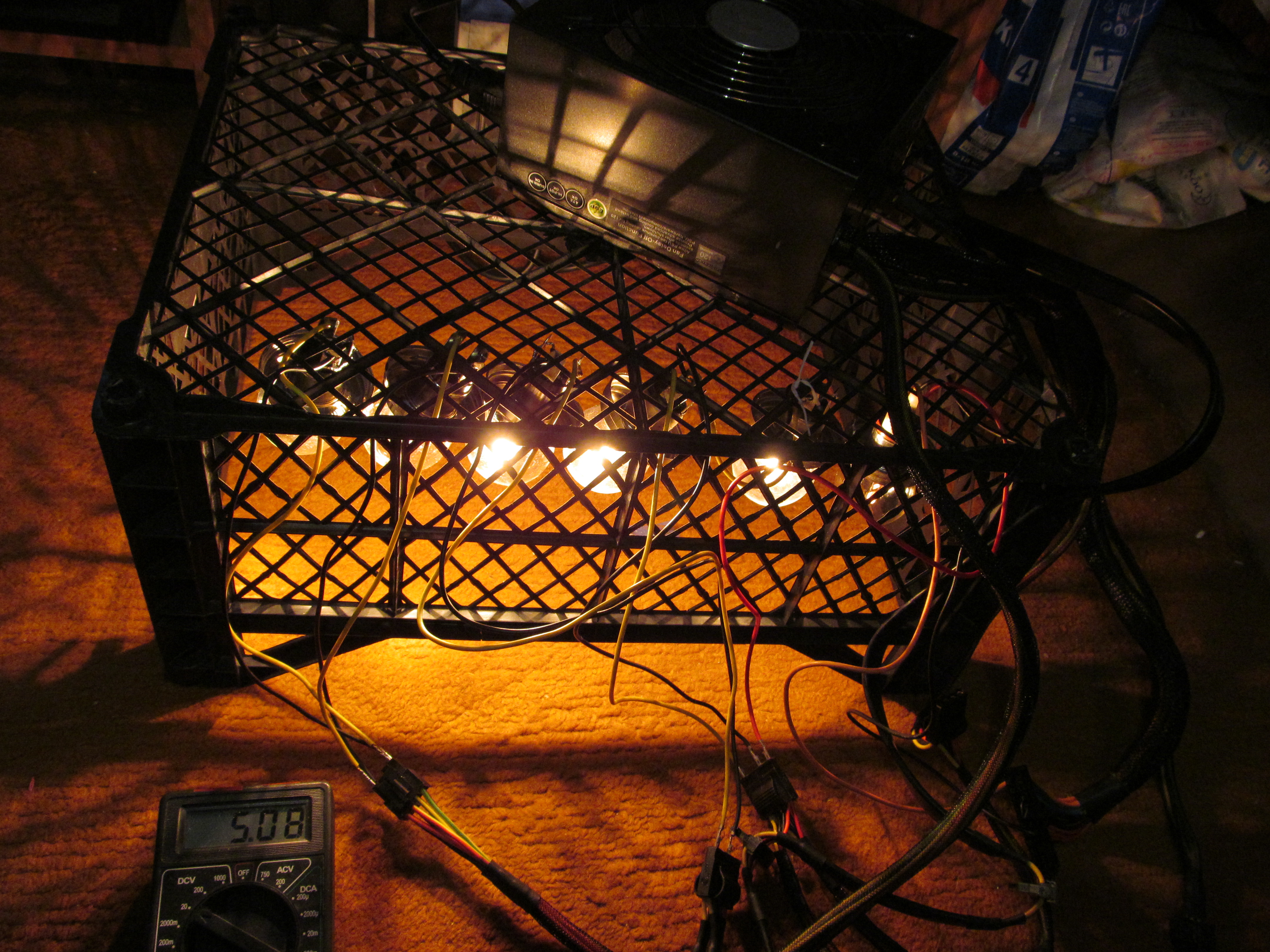

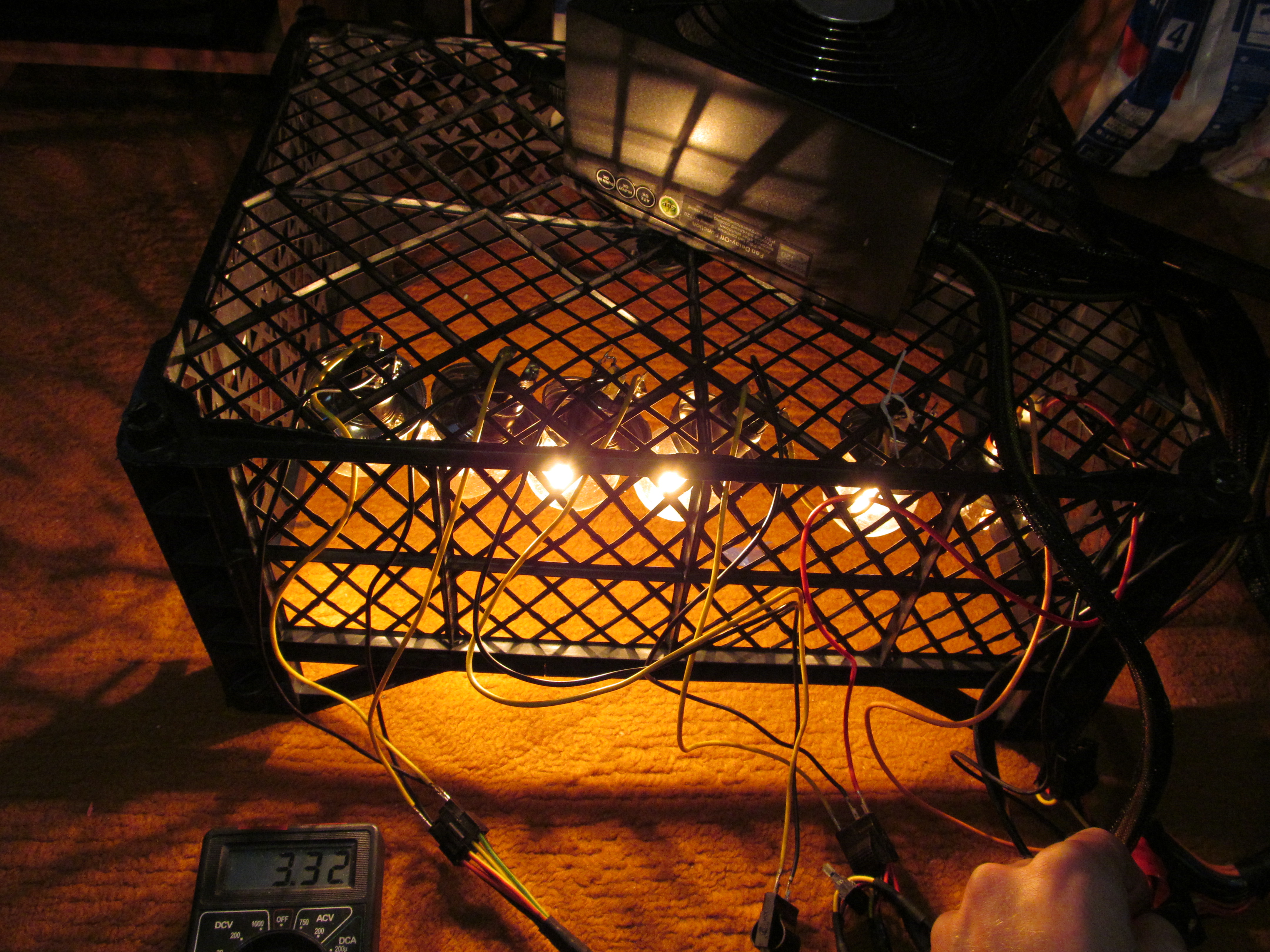

Нагрузил автомобильными лампами :
12 вольтовую линию 300 ватт ( распределил равномерно нагрузку по всем 4ём линиям)
5 вольтовую линию 50 ватт
3,3 вольовую линию 50 ватт
Замкнул зелёную с чёрным , блок питания запустился и работал без замечаний .
Напряжения при загрузке (Жёлтый 12,07 вольт ,красный 5,08 вольт, оранжевый 3,32 вольта ,
синий -12,2 вольта, сиреневый 5,06 вольта , серый 5,06 вольта .
Теперь вопрос , как совместить материнку с блоком питания ( кто сталкивался с
несовместимостью ?) .


Вложения:
IMG_1954.JPG [ 3.4 МБ | Просмотров: 4734 ]
IMG_1953.JPG [ 3.41 МБ | Просмотров: 4734 ]
IMG_1952.JPG [ 3.19 МБ | Просмотров: 4734 ]

_________________
FX8300 | Asus M5A97 R2 | GTX 550 ti | 8 Gb DDR3 | SSD Kingston HyperX Fury 120GB | Chieftec 850W |
  TyPuCToZ

Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
Krovosos,
проверь этот БП с другими современными мат платами.
Может быть действительно несовместимость по управляющим сигналами с конкретной моделью/экземпляром мат платы.
  Krovosos

Member
Статус: Не в сети
Регистрация: 11.12.2015
Я наверно понял в чём причина .
Получается сигнал на сером проводе появляется , не через 300 миллисекунд , а позже или раньше ,
и тут два выхода или отсоединять серый провод и через резистор 4,7 ком цеплять на дежурку или
+5 вольт идобавить кондёр 470 микрофарад - минус к минусу , а плюс к резистору , тогда
сигнал будет появляться чётко через 300 миллисекунд . Или покапать плату Супервизора

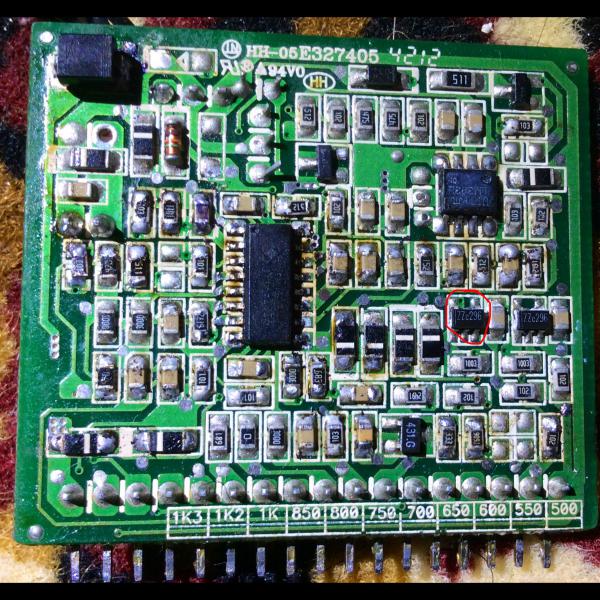

(отдельная платка - внизу выложил фото похожее но это не моя плата, она взята с инета ,
это такая у меня стоит ) Что в ней копать - кто в этом направлении работал , подскажите ,
какой кондёр или резюк подбирать , что бы изменить время появления сигнала ?

Вот внизу с инета скачал :
(Если высыхает конденсатор в блоке, формирующий задержку появления сигнала павер гуд относительно 5 вольт, то мамку можно и не запустить. По стандарту сигнал ПГ должен появиться не ранее, чем через 300 милисекунд после установления номинального значения +5 вольт. Когда-то нарвался на партию новых корпусов, у которых задержка была всего около 50 мс, так несколько мамок на всех этих блоках не удалось запустить. Устранилось только заменой кондеров. На мамках в схеме сброса есть своя задержка для предотвращения ложных срабатываний от помех при неустановившемся питании. Она эта схемка тоже контролирует +5, и блокирует срабатывание схемы системного сброса по сигналу ПГ. А для формирования этого сброса нужен именно фронт сигнала ПГ. Хотя у разных производителей могут быть (и есть) свои нюансы)...


Вложения:
Комментарий к файлу: Это не моя плата , но она один в один с моей
image_11.jpg [ 107.58 КБ | Просмотров: 4706 ]

_________________
FX8300 | Asus M5A97 R2 | GTX 550 ti | 8 Gb DDR3 | SSD Kingston HyperX Fury 120GB | Chieftec 850W |
  TyPuCToZ

Advanced member
Статус: Не в сети
Регистрация: 10.10.2006
Откуда: Питер
Фото: 132
Всегда, когда видел невыдачу сигнала PG, мат плата запускалась, вентиляторы вращались, но картинки не было, POST не завершался.
БП старый уже, смотри в первую очередь на то, что дохнет от старости (сохнущие конденсаторы!), а не ищи вселенские заговоры.
  Krovosos

Member
Статус: Не в сети
Регистрация: 11.12.2015
Два года , не такой старичок . Вот мой 650 ватник , вот это старичок - (около восьми лет работы ,
сколько поменялось материнок и т.д. , а он всё пашет без вопросов , только по 12 вольтовой линии ,
он сейчас работает на пределе ).
В этом году только сделал ему профилактику , почистил от пыли , поменял вентиляторы на новые
(более тихие), поменял два маленьких кондёра (10 микрофарад на 50 вольт , где транзисторы
раскачки , если они выходят из строя , разлетается вся дежурка) , и все выходные кондёры
по линии 5 , 3,3 и 12 вольт ( поставил Капсконы и Теапо , и зашунтировал керамикой
1 микрофарад ) , снятые кондёры были в отличном состоянии , просто поменял для успокоения
души ( что бы ещё лет десять туда не лазить) .
Так что не думаю , что за два года в чифтеке высохнут кондёры ( тем более там стоят все
Теапо , да ищё керамикой зашунтированные ) , хотя будет время повыпаеваю и проверю их ,
но я думаю не в кондёрах дело , а в чём то
другом (пока поиски в инете не увенчались успехом , не кто пока не смог найти причину
несовместимости , буду пока искать ) .

_________________
FX8300 | Asus M5A97 R2 | GTX 550 ti | 8 Gb DDR3 | SSD Kingston HyperX Fury 120GB | Chieftec 850W |

  Krovosos

Member
Статус: Не в сети
Регистрация: 11.12.2015
1.Сначала начал , проверять кондёры , выпаял три штуки , проверил , а они лучше чем
с магазина ( на фото видно ) , впаял их обратно и не стал этим заниматься , за два года
не чего кондёрам не будет , тем более стоят хорошие Теапо ( ещё и зашунтированные керамикой).
2.Подключил блок к старому системнику , сколько я раз не включал , всё без замечаний.
3. Подключаю к новому , не хочет , не в какую .
4. Снимаю блок питания , отпаиваю серый провод - и подпаиваю к дежурке через резистор и
конденсатор ( Несовместимость материнской платы и БП (не работают друг с другом) ) тут внизу
видео , включился и опять выключился, дальше я от злости и от замучености и от
позднего времени и целые сутки , занимаясь этим вопросом, начал принудительно
запускать его ( так вышла из строя моя видеокарта - напишу ниже в чём причина ).
5 На следующий день - поставил старую видеокарту ( и вспомнил что без подключения
питания видеокарты всё запускалось ), отключил питание видеокарты и всё запустилось ,
но видеокарта не заработала без питания.
6. Начал размышлять в чём причина , и тут пришла идея , а дайка я замеряю напряжения ,
на проводах питания видеокарты , вот тут и вся разгадка - смотрите фото ,
вот и видеокарта навернулась .

7 Забыл написать , ещё напильником подработал заводскую пайку ( смотрите фото )


Вложения:
Напильник.jpg [ 147.38 КБ | Просмотров: 4514 ]
850 1.jpg
850 1.jpg [ 100.51 КБ | Просмотров: 4514 ]
IMG_105211111111111.jpg [ 220.03 КБ | Просмотров: 4514 ]
IMG_105311111111111.jpg [ 228.01 КБ | Просмотров: 4514 ]
IMG_1957111111111111.jpg [ 154.67 КБ | Просмотров: 4516 ]

_________________
FX8300 | Asus M5A97 R2 | GTX 550 ti | 8 Gb DDR3 | SSD Kingston HyperX Fury 120GB | Chieftec 850W |
  Waramagedon

Member
Статус: Не в сети
Регистрация: 27.04.2010
Фото: 1
Всем привет, у меня трудится вот такой старичок - cft-750-14cs, служит верой и правдой, но вентилятор стал сдавать, посоветуйте на что поменять потише и производительней.

_________________
086/386 Celeron 400/600 P3 550/1200 AMD K-600/K-750/Duron 900/Athlon/1600+/2400+/64 3000+/FX-60 Phenom 2 x3 720BE/x6 1055T i5 3550/4570/4590 i7 4770S

  Master2007

Member
Статус: Не в сети
Регистрация: 12.03.2007
Откуда: C.-Петербург
Фото: 1
Waramagedon писал(а):
потише и производительней

Одновременно - не бывает.
Вообще, см. сюда: Замена вентилятора в БП (FAQ на 1-й странице)
  Waramagedon

Member
Статус: Не в сети
Регистрация: 27.04.2010
Фото: 1
Master2007
Выбор там небольшой 140... видимо давно не дополняли вентили сюда

_________________
086/386 Celeron 400/600 P3 550/1200 AMD K-600/K-750/Duron 900/Athlon/1600+/2400+/64 3000+/FX-60 Phenom 2 x3 720BE/x6 1055T i5 3550/4570/4590 i7 4770S

  Master2007

Member
Статус: Не в сети
Регистрация: 12.03.2007
Откуда: C.-Петербург
Фото: 1
Waramagedon
Так Вы напишите туда - может, еще подскажут.
  Waramagedon

Member
Статус: Не в сети
Регистрация: 27.04.2010
Фото: 1
Master2007
Нашел последнее тестирование 140мм там по таблице надо поискать. Как раз и может подскажу чем дополнить.

_________________
086/386 Celeron 400/600 P3 550/1200 AMD K-600/K-750/Duron 900/Athlon/1600+/2400+/64 3000+/FX-60 Phenom 2 x3 720BE/x6 1055T i5 3550/4570/4590 i7 4770S

  Krovosos

Member
Статус: Не в сети
Регистрация: 11.12.2015
Поменяй в нём подшипники и решение всей проблемы , дешевле обойдётся и
лет на пять забудешь (ставь хорошие подшипники)
Кто чем смазывает оси и подшипники вертушек?
вот тут размеры есть и фото подшипников я выкладывал - почитай.
Сколько вентилятор лет прослужил ?


Вложения:
750 удалить.jpg
750 удалить.jpg [ 338.4 КБ | Просмотров: 4153 ]

_________________
FX8300 | Asus M5A97 R2 | GTX 550 ti | 8 Gb DDR3 | SSD Kingston HyperX Fury 120GB | Chieftec 850W |
  sNQ

Member
Статус: Не в сети
Регистрация: 06.10.2010
Откуда: MO
Фото: 2
TyPuCToZ писал(а):
Если нет опыта и знаний, лучше довериться опытному ремонтнику.

где бы ещё такого найти

Вопрос к знатокам, какой из них лучше и в чём существенная разница :D
Chieftec CPS-650S 650W
Chieftec CTG-650C 650W
Chieftec CTG-650-80P 650W
Chieftec GPA-650S 650W
Chieftec GPS-650A8 650W

_________________
https://vk.com/snq.hardware

Показать сообщения за:  Поле сортировки
Начать новую тему Новая тема / Ответить на тему Ответить  Сообщений: 2568 • Страница 109 из 129 • <  1 ... 106  107  108  109  110  111  112 ... 129  >
-

Список форумов » Общекомпьютерные форумы » Корпуса и блоки питания » Блоки Питания и UPS

Часовой пояс: UTC + 3 часа


Кто сейчас на конференции

Сейчас этот форум просматривают: wowan и гости: 5

Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB | Kolobok smiles © Aiwan
