Здесь задаём вопросы по эксплуатации и решаем проблемы с UPS.

Выбор и обсуждение ИБП - тут: Выбор и обсуждение источников бесперебойного питания - ИБП (Uninterruptible Power Supply - UPS).

Смотрите, вы мыслите "химическими" процессами, а тут обычная "математика и радиоэлектроника". В этом ИБП емкость аккумулятора определяется сугубо по напряжению на батарее. Никаких других сложных "расчетов" не производится. Об этом и разрабы говорили много раз. Поэтому есть четкие соответствия: напряжение-отображаемая емкость. Вот и все. Все упрощенно, так сказать. Если разрабы что-то скрывают, тогда может быть. Но тут уровень схемотехники такой, что вряд ли будут какие-то серьезные "усложнения". Да на самом деле, насколько мне известно, остаточная емкость везде определяется по напряжению на клеммах. А тут вообще логика "обратная": у меня ИБП при работе от батареи, когда она реально нагружена, оказывается по алгоритму ИБП, что остаточная емкость батареи значительно больше, чем когда ИБП в сети, когда нагрузки на батарею никакой нет, с разницей в 2 сек между измерениями

Вы знаете, я такое как то встречал - показания остатка заряда сильно прыгали от реальных. Причина была в проводах от АКБ - они были недостаточного сечения и был не очень хороший контакт на клеммах. Из за этого ИБП отключался раньше времени, а при включении заряд быстро восстанавливался. Т.е провода играли роль резисторов на которых происходило падение напряжения из за которых мозги сходили с ума.

С контактами все в порядке. Я весь цикл разряда аккумулятора при работе от ИБП контролировал. И 40 минут работы на 150-200 Вт -- это вполне себе. "Скачок" происходит именно при переключении "Сеть-ИБП" и при этом никакого скачка напряжения на клеммах нет. Такое впечатление, что при выключении сети что-то "постороннее" "приплюсовывается" к значению напряжения на клеммах в схеме определения остаточной емкости. ))

Тем не мене можно ради интереса проверить разницу напряжений на клеммах ИБП и на проводах со стороны электроники.

А так, наука тут бессильна

причем здесь наука? если индикатор показывает что то невероятно.. или электроника чудит, или я не знаю.. сами подумайте, откуда и чего может "приплюсовать"? прицепите к клеммам батарей по вольтметру (на алике по 100руб. всяких.) или мультиметр в параллель, и сверьте показания с теми что с индикатор показывает. так то работа аккумулятора и есть химический процесс.

У меня вопрос: а вот то, что я вам целую таблицу выше писал соответствий, -- это я чем измерял? )) Индикатор показывает заряд, зависящий от напряжения на клеммах. Эта информация где-то интерпретируется. То есть на вход "чего-то" поступает напряжение на клеммах, а на выходе этого чего-то мы получаем значение остаточного заряда. Так вот на вход этого "чего-то" может поступать уже не напряжение на клеммах, а какое-то другое напряжение, если какая-нибудь электроника не исправна (резистор сгорел, конденсатор полетел и т.п.). А вы мне что с чем предлагаете сверять? Рисочки на дисплее с напряжением на вольтметре? Или я что-то не так понял.

Добавлено спустя 4 минуты 7 секунд:


Схемы у меня нет и вообще залезать в гарантийный ИБП нет смысла. Нужно понимать, где напряжение измерять, которое для измерения заряда используется.

Ну так и я об том. У меня нет больше научных теорий. Остается только неисправность чего-то

volvic писал(а):

Рисочки на дисплее

Как я люблю ИБП без дисплеев

это понятно всё, но и вы поймите, дистанционно по симптомам никто не скажет причину такой чехарды с показаниями... а это вообще хоть как то "жить мешает"? я из всей беседы понял что показания индикаторов не соответствуют замерам приборами, или что то другое?ну и что? еще раз повторюсь, это кислотный АКБ, параметры могли смениться просто потому что был разряд, причем глубокий, потом заряд, потом отключили, а реакция химическая еще не завершилась на момент измерений, при повторном подключении могло кратковременно возрасти напряжение, потом снова спад. это вам к аккумуляторщику нужно за консультацией.
а то может и нет никакой неисправности? второй день "воду в ступе толкем"..

Добавлено спустя 6 минут 43 секунды:
так то удобно, .вольтаж, нагрузку мониторить, не надо в ПО заглядывать, а если ИБП не для ПК, а к примеру для телевизора, OLED очень не любят "небезопасные отключения"..

Еще раз по полочкам. Пропала сеть, у меня комп работает от ИБП. При этом остаточный заряд аккумулятора в течение 20 минут показывает 99-100%! Это нормально?
Потом в момент, когда у меня что-то в районе 50% -- комп выключается. Потому что на самом деле заряд аккумулятора уже значительно ниже! А вот когда я возвращаю сетевое питание, у меня значение заряда аккумулятора становится более-менее реальным 58%, я снова выключаю сеть (сразу же, без перерыва) и заряд показывает 77%! Снова сеть и снова 58%. Это нормально? ))
Теперь дальше. При разряде от аккумуляторов следующие напряжения на аккумуляторе соответствуют процентам заряда.

24,7 В -- 100%
24,3 В -- 99%
24,1 В -- 96% -- 19 минут ! работы от аккумов
23,9 В -- 94% -- 21 мин.
23,6 В -- 87% -- 29 мин.
23,0 В -- 75% -- 35 мин.
22,0 В -- 53% -- 40 минут -- выключились.

Иначе быть не может. ИБП "измерил" напряжение и выдал в монитор соответствующее значение заряда. Поэтому напряжению 24,3 В не соответствует заряд 58% (либо заряд 58% не соответствует напряжению 24,3, но это вряд ли). Должно быть 99% (на самом деле скорее при 24,3 должно быть 58%). Никак иначе. Получается что без сети и с сетью разные значения заряда при одинаковом напряжении на аккумах. А такого быть не может. В одном из случаев ИБП выдает неправильные значения заряда. При этом напряжение на аккумах изменяется вполне себе правильно.

Сила тока в цепи постоянна как бы. Ток у последовательно соединенных батарей будет одинаковый что при заряде, что при разряде.
При разном сопротивлении отличаться будет только напряжение.

Да, это я уже начал школьную программу забывать, закон Ома и все такое... спасибо за поправку

нет, в том и вопрос, это показания на индикаторе. а в реальности остаточная емкость должна быть меньше, сильно меньше.. вы сами указали неисправность, а отчего так произошло неизвестно, может наводки от принтера повлияли? прям какой то магнетрон с СВЧ, а не принтер..

volvic Купите на али приблуду типа такой: https://aliexpress.ru/item/400051257127 ... 2518303796
Примотайте синей изолентой к ИБП, и ориентируйтесь на нее. Родной дисплей заклейте черной изолентой

Ого, даже такое есть. ))

В качестве отчета: поддержка мне ничего конкретного не сказала -- точнее, их ответы не были какими-то "прорывными". В конечном счете было предложено в случае наличия сомнений обратиться в сервис.

Что я после проведения еще кое-каких тестов понял: судя по всему, ИБП работает в штатном режиме. При подключении исключительно активной нагрузки (лампа 220В, 60Вт) оставшийся заряд в режиме работы от сети и от аккумов совпадает.
Видимо, все дело в наличии значительной реактивной мощности в нагрузке в виде десктопа. Скорее всего, еще и БП с APFC вносит свою лепту.

В сервис пока не иду, тем более, что еще больше года гарантии.
Всем спасибо за диалог!

шаблонные фразы.. а с другой стороны что они могут ответить? дистанционно по интернету "поставят диагноз" и назовут причину неисправности? многое на APFC можно списать.. тем более пишите что с линейной нагрузкой (лампа накаливания) все показывает в пределах нормы.

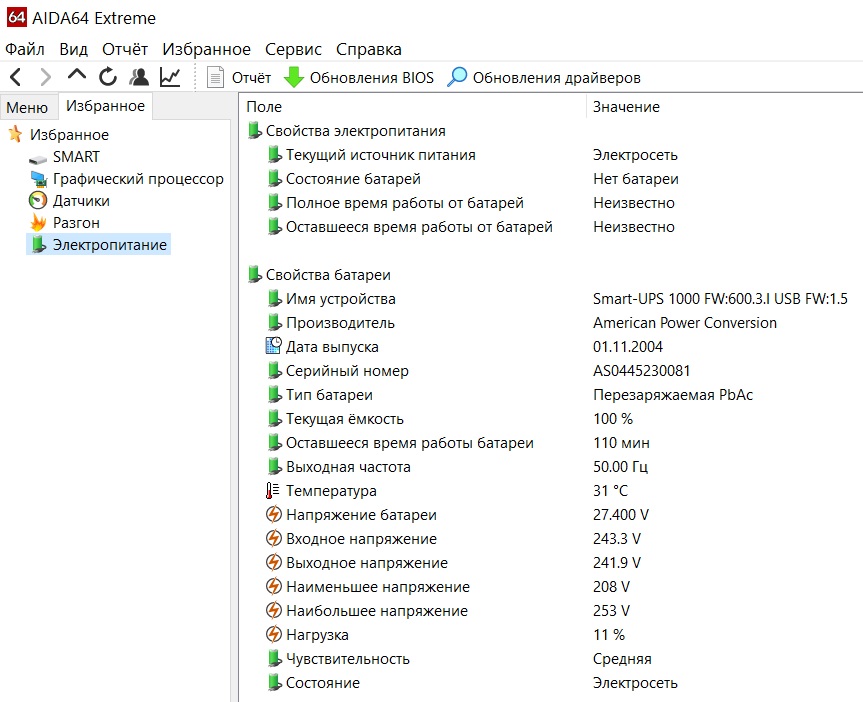

а по сути, если всё работает, на батареи под нагрузкой переходит - то какая разница что там показывает? у APC SUA нет индикаторов, только светодиоды режимов и порогов напряжений/нагрузки. если нужно более точные показания - в ПО или в Aida 64. если не с ПК используется, то может как советует Шпулькин, купить на алике измеритель емкости/напряжения/сила тока 3 в 1, и что там еще мерит. встроенный индикатор "закрасить"?

Не с линейной (хотя лампа к таким относится), а активной -- это немного разные понятия.

ясно, спасибо за науку!
тогда уж не активной, а постоянной, меняется только сопротивление нити накаливания от нагрева. зато 100% никаких APFC нет. я вот себе "собрал" для калибровки и проверки постоянной нагрузкой. лампы разной мощности "вкрутил-выкрутил", хоть 15 вт, хоть 500Вт+ можно сделать.

И снова не так. Бывает активная нагрузка и реактивная. В зависимости от наличия сдвига по фазе между током и напряжением.
Погуглите.

хорошо, пусть так. я в терминологии не силен. могу ошибаться.
