Необходимо знание основ электроники, схемотехники импульсных БП , наличие измерительных средств. При описании проблемы указывать маркировку и параметры проблемных элементов, а также результаты измерений/обследования. Следует помнить, что в БП присутствуют опасные для жизни напряжения. Блок питания - крайне опасное изделие и малейшая ошибка приведет к уничтожению аппаратуры намного дороже, чем стоит сам БП . Если у Вас нет соответствующей квалификации, купите новый Блок Питания.

Цоколевки выходных шлейфов блоков питания (таки где что измерять* для начала):
ATX 20 pin power supply connector pinout
ATX 24 pin power supply connector pinout
*без результатов измерений смело идите в выбор БП , вас никто не осудит.

Полезные ссылки по теме:

Азбука молодого ремонтника БП. Прочти, потом задавай вопрос.
Микроликбез по электронике от Alexx
Кладезь знаний от rom.by - схемы, фрагменты схем.
Производители и самые часто встречающиеся серии конденсаторов - черный список, белый список, с фотками.
Изучение и доработка БП (R&D)
Распиновки и описания интерфейсов - ссылка полезная во всех отношениях!

Даташиты
http://www.alldatasheet.com
http://www.datasheetarchive.com
http://www.datasheetcatalog.com
http://www.datasheet4u.com
http://www.digchip.com (нужна регистрация)

airserega,
скорее всего тебе подсунули один кабель от чифтеков (судя по описанию распиновки похоже, что от серии APS), бывает, что даже ключи совпадают, а распиновка разная.
Там стопоры есть, просто так "спичкой давить" бесполезно, надо очень тонким шилом стопор загибать, а потом уже выдавливать пин из колодки.

TyPuCToZ да- ключи совпадают. Я уже флоппик спалил. Я тут подробнее писал Всё о GeForce GTX 570/580 (GF110) #11646993

airserega, там точно такие-же усики, как и на MOLEX. Их надо загнуть вовнутрь. Самый простой способ - воткнуть иголку в щель между пластиком и железом штырька (с лицевой стороны, есссно). Усиков два, поэтому - вначале втыкается/вытаскивается игла с одной стороны, затем втыкается (и не вытаскивается) с другой, после чего тащишь за провод с "средним" усилием. "От дури" не надо, загнешь усик во внутрь, затем он обломится при выпрямлении. Если с первого раза не получилось - втыкай иголку снова.

serj ок. вечером опробую

Измерения производились при подключениии через лампу? Если да, проверь включив напрямую.

Отлично! Все работает)) Спасибо тебе за помощь. Будет время еще разберу следующий)

Есть у кого схема на БП IP-S350J2-0, на плате ISP 300 AX-X Rev 1.5? Обгорел резистор R19, не могу определить номинал, со схемой 300A3-1 не сходится.

Перестал запускаться БП Corsair AX 850. После выключения компьютера, блок уходил в полный отказ( отсутствовала "дежурка"). Но, через некоторое время, снова все появлялось и работало штатно. Все это продолжалось несколько дней... Блок в эксплуатации 3 года и работал в щадящем режиме. Визуальный осмотр не выявил не вздутых конденсаторов, не подгоревших элементов. Найти принципиальную схему на блок не удалось. Подскажите, какую схему(какого блока) можно взять за основу. С уважением.

Нетути, ищи FSP Epsilon 550_700GLN, CM6800, но этот уже наворочен с LCC и DC-DC. Маленькие конд в окрестностях дежурки.
#77
http://www.hardwareheaven.com/reviews/1 ... ernal.html
http://www.techpowerup.com/reviews/Corsair/AX850/
http://www.jonnyguru.com/modules.php?na ... y&reid=197

Очень похоже на типовое высыхание конденсаторов в дежурке.
Раз очевидных дутостей нет, менять все не глядя.

проверил рабочие. теперь сам блок нерабочий. при включении его в сеть. просто штекер вставил , он лежал ни к кому не подключенный. вспыхнул. после вскрытия обнаружил в высоковольтной части пробит транзистор. прогорел как раз тот пищащий трансформатор. но как ни странно автомат не выбило и пред цел

Благодарю Вас за совет и помощь.С уважением.

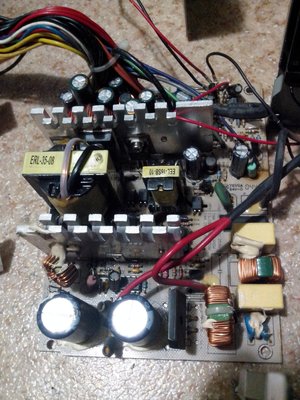

Вновь нужна ваша помощь. Есть блок термалтейк 400вт. Так вот, он работает, но пищит внутри что то. Пищит как на включеном, так и на выключенном. Подскажите как вообще локализуют пищящие дроссели/трансы? Мне показалось что пищит тот что правее моста, перепаял на какойто 4х контактный, но писк не исчез.


Еще есть такой вопрос. Есть дроссели 2 контактные(одна катушка), а есть 4ех(две катушки) в чем отличие, где какие используют?

Транзистор дежурки пробило и он спалил первичную обмотку транса. После насыщения сердечника она превращается в КЗ.

"Допищался"? <для тех, кто знает матчасть>
Неприятное следствие, хотя и предполагаемое.

Может поясните?

Я всегда думал, что пищание вызвано таким вот эффектом.

Магнитострикция



Что Вы имели ввиду? Межвитковое? Разрушение сердечника?
Может знаете способ эффективной борьбы с данным явлением?

Акустический шум может быть вызван только НЕУСТОЙЧИВОСТЬЮ обратной связи, т.е PWM.
При неизменном токовом режиме какой-либо писк практически невозможен.
Блин, но ты должен бы знать. ((

Неустойчивость обратной связи может приводить к полному срыву стабильности (т.е. генерации) и, как следствие, выбивание тока выше предельно допустимого для схемы с ее последующим уничтожением.

т.е блоки питания SeaSonic с "писком" и "свистом" и различные вариации блоков питания Corsair - это "неустойчивая обратная связь" ?

Имеется вот такой блок: http://www.nix.ru/autocatalog/power_sup ... 25956.html
Тянул с 9 октября по 2 ноября 2е 7970+7870 + материнку + хард, а со второго ноября по 10 февраля 7970+2е7870+5870.

Но после 10 февраля тянуть их перестал. Запускается майнер, проходит минут 5-7, и экран тухнет- но вентили на видеокартах и на проце продолжают вращаться на очень маленьких оборотах.

после обесточивания блока- он нормально стартует и работает, также минут 5.

изначально думал что дело в перегреве блока- т.к он стоял в помещении где температура +38 ( там очень много ферм и нет вентиляции). Я ферму вместе с блоком перевез в гараж- там темпа градусов 5-10 тепла. Но это никак на него не повлияло- он также работает, через 5 минут уходит в аут.

В соседней ферме в пол силы работал thermaltake 875W XT http://www.nix.ru/autocatalog/power_sup ... 98010.html который обслуживал GTX 570+GTX580.

Ну из той фермы его вытащил и воткнул в ферму с картами АМД ( 7970+7870+7870+5870), а блок ETG подрубил к запитке пары Geforce.

В итоге обе фермы заработали хорошо, проблема со странным вырублением пропала.

Но мне не даёт покоя мысль- что могло произойти с блоком ETG за 4 месяца работы 24\7, и куда мне копать?
